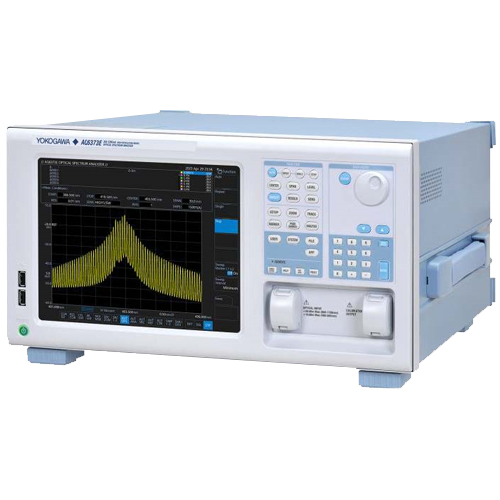

AQ6373E Yokogawa 横河短波长光谱分析仪 350

AQ6373E 可见光波长光谱分析仪

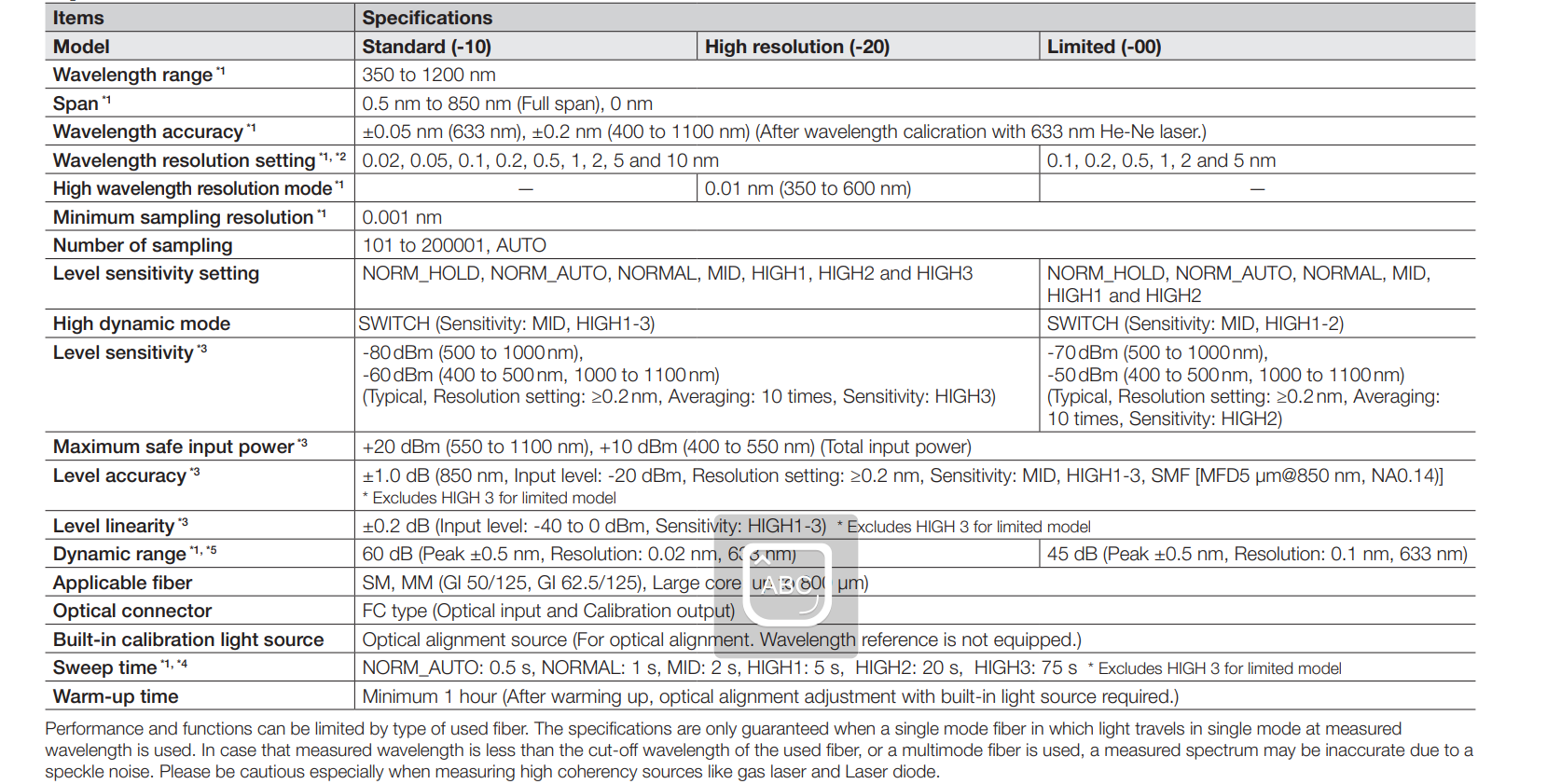

三种适用于短波长范围应用的型号：标准、高分辨率、有限
波长范围：350 - 1200 nm（所有型号）
波长分辨率

标准：0.02 nm - 10 nm
高分辨率：0.01 nm - 10 nm（0 - 01 nm 为 350.600 nm）
限量：0.1 nm - 5 nm

波长精度

标准：±0.05 nm （633 nm）、±0.2 nm （400 - 1100 nm）
高分辨率：±0.05 nm （633 nm）、±0.2 nm （400 - 1100 nm）
限量：±0.05 nm （633 nm）， ±0.2 nm （400 - 1100 nm）

近距离动态范围

标准：60 dB （λPK公司± 0.5 nm）
高分辨率：60 dB （λPK公司± 0.5 nm）
限制：45 dB （λPK公司± 0.5 nm）

敏感性

标准：-80 dBm （500 - 1000 nm）
高分辨率：-80 dBm （500 - 1000 nm）
限制：-70 dBm （500 - 1000 nm）

测量水平范围

标准：100 dB （-80 - +20 dBm）
高分辨率：100 dB （-80 - +20 dBm）
限制：90 dB （-70 - +20 dBm）

最大安全输入功率：+20 dBm（550 至 1100 nm）+10 dBm（400 至 550 nm）（总输入功率）
单模、多模和大芯光纤
内置光学对准源
使用外部参考源进行波长校准
各种分析功能，包括可见光的颜色分析

高分辨率和高动态范围
先进的单色器可实现高波长分辨率和高近距离动态范围。凭借单色仪更清晰的光谱特性，可以清晰地分离和准确测量近距离的光谱信号。

高灵敏度
可以准确快速地测量微弱的光信号。

七种灵敏度设置*
灵敏度设置可根据测试应用和测量速度要求进行选择。
*限量版除外

高动态模式
通过减少杂散光的影响，可以改善动态范围，杂散光是输入强光信号时引起的。

峰值保持和外部触发模式：
脉冲光信号的脉冲峰值光谱是可测量的。常用于电信系统的传输环路测试，也用于激光芯片开发早期的低功耗测量，以捕捉脉冲信号的峰值功率。

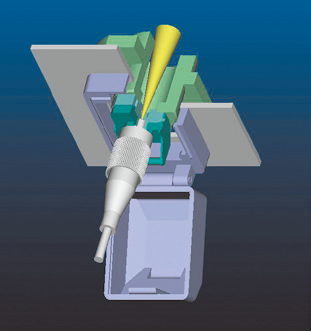

可用空间输入
可用空间输入支持同一 OSA 上的多模和单模光纤，输入连接器的插入损耗变化很小，可提高测量的可重复性。由于没有物理接触，因此在连接光纤时不会造成损坏。此功能支持 SM、GI（50/125 μm、62.5/125 μm）和高达 800 μm 的大芯光纤。

Optical Input Structure

快速扫描
凭借先进的单色器、更快的电路和降噪技术，即使在测量 DFB-LD 信号的陡峭光谱或测量来自宽带光源的低功率信号时，该AQ6373E也能实现快速的测量速度。

高分辨率
的宽跨度扫描 200,001 个数据采样点在一次扫描中扩展了测量范围，同时保持了高波长分辨率。与使用少量采样点且需要多次局部测量以覆盖整个波长范围的传统系统相比，这使得您的测量更轻松、更高效。

易于维护
精度环境条件的变化、振动和光学精密产品（如光谱分析仪）的冲击会影响光学元件并最终降低光学性能。使用标准功能，AQ6373E可以在几分钟内保持其高光学性能，从而实现快速启动测量。

光学对准
使用内置光源自动对准单色器中的光路，以保持高性能。

波长校准
使用外部光源自动校准光谱分析仪，以确保波长精度。

内置光学对准源
波长校准需要外部光源。需要 GI 50/125μm 光纤以及定期校准。在某些情况下，光学对准和波长校准功能无法校正光学性能。

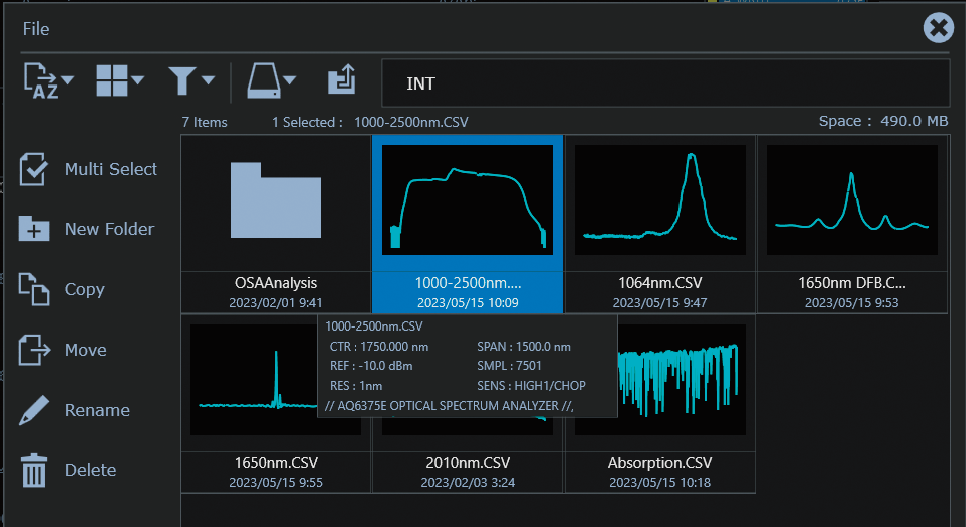

缩略图文件预览
从内部和外部存储中的数千个文件中轻松找到特定文件。

USB 端口
四个 USB 端口便于使用外部设备，例如鼠标、键盘、外部硬盘驱动器和记忆棒。

大型触摸屏 LCD
响应灵敏的高分辨率 10.4 英寸多点触控电容式触摸屏使设备操作更简单、更直观。更改测量条件、执行分析和更改光谱视图，就像操作平板电脑设备一样。在光谱视图中，只需轻按和拖动即可缩放或移动波形视图。
