N1046A Keysight 是德电气远程采样头模块

主要特性：

N1046A 远程采样头是用于 N1000A DCA-X 主机的模块。与是德科技的所有 DCA 模块一样，N1046A 提供了广泛的配置和性能选择，无论是带宽、通道数还是功能都可以契合您的示波器解决方案。
• 75、85 或 >100 GHz 最大带宽（可升级）
• 每个模块配有 1、2 或 4 个通道（用户可选）
• 大带宽和低噪声采样器，适用于分析 224 Gb/s 高速信号
• 电气输入：1 mm 阴头（包括 1.0 阴头至 1.85 阴头适配器），250 kSa/s 采样率

获取报价

你的位置：首页

产品中心

N1046A Keysight 是德电气远程采样头模块

概述

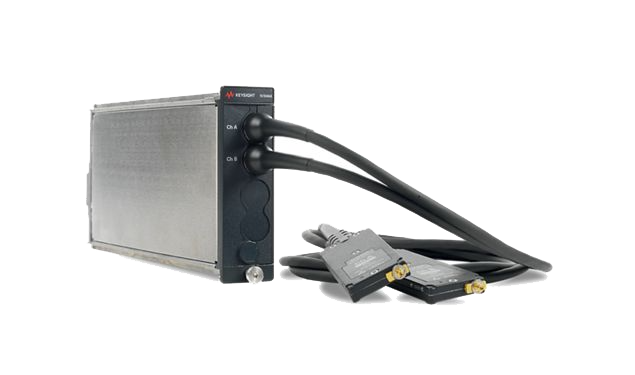

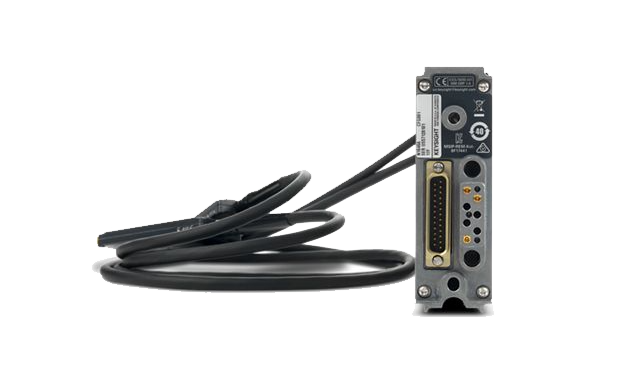

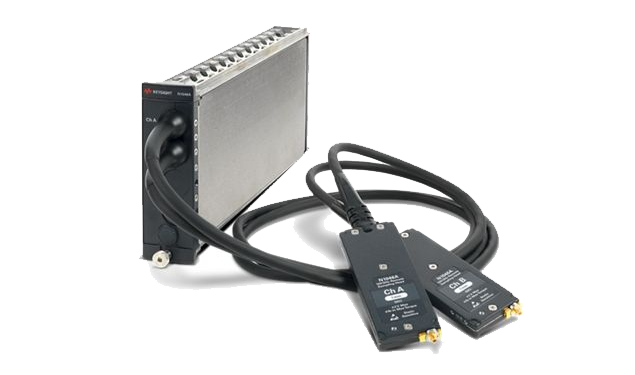

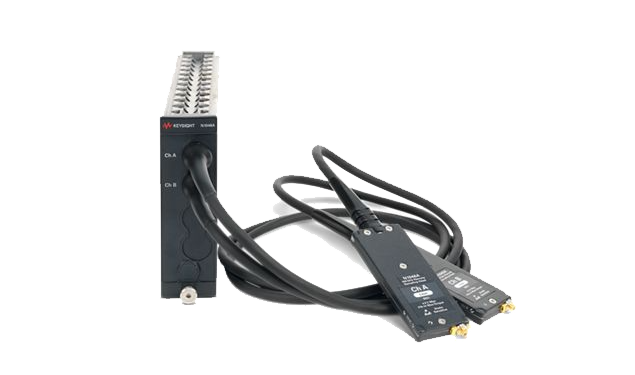

Keysight N1046A 电气远程采样头模块

产品概述
Keysight N1046A 是德科技（Keysight Technologies）推出的高性能电气远程采样头模块，专为高速数字通信、光通信及高精度信号完整性测试而设计。该模块可与 Keysight 86100D 或 N1000A 系列主机配合使用，提供卓越的信号采集与分析能力，适用于 56 Gbaud 及更高速率的 PAM4/NRZ 信号测试。

核心特点

超宽带宽 & 低噪声

支持 75 GHz、85 GHz 或 >100 GHz（可升级） 带宽选项，满足 224 Gb/s（112 GBd PAM4）及更高速率信号的测试需求。
低噪声采样技术确保高精度测量，适用于高速 SerDes、光模块及相干通信分析。

灵活的通道配置

提供 1、2 或 4 通道 可选配置，支持多通道同步测量，适用于差分信号或并行链路分析。

高精度电气接口

输入接口采用 1.0 mm 阴头连接器（标配 1.0 mm 至 1.85 mm 适配器），兼容高频探头和电缆，确保信号完整性。
250 kSa/s 采样率 结合高线性度设计，精准捕获快速边沿和瞬态信号。

远程采样技术

通过光纤远程连接主机，减少传输损耗和干扰，尤其适合在复杂测试环境中（如光模块产线或实验室）保持信号保真度。

脉冲响应校正（PRC）

支持对所有通道（光/电）进行脉冲响应校正，消除系统固有失真，提升测量准确性。

兼容性与扩展性

兼容 86100D（40 kSa/s） 和 N1000A（250 kSa/s） 主机，保护用户现有投资。
可搭配 Keysight DCA-X 或 Infiniium UXR 系列示波器软件，实现自动化 TDECQ、眼图、抖动等分析。

典型应用

高速数字通信：56G/112G PAM4、NRZ 信号测试（如 400G/800G 以太网、PCIe 6.0）。
光模块开发：相干光通信、DSP 均衡分析及 TDECQ 测量。
信号完整性验证：封装、PCB 或高速互连的损耗与串扰评估。

应用	DCA-X Electrical Remote Head Module	带宽	>100 GHz
带宽选件	Up to 100 GHz	Electrical channels	4
外观因素	n/a	Input type	1.0 mm
Instrument Type	Equivalent-Time	Intrinsic jitter	≤ 90 fs rms
Max. Bandwidth	100 GHz	最大存储器深度	n/a
最大采样率	250 kHz	Maximum bandwidth	100 GHz
Maximum electrical bandwidth	100 GHz	Maximum optical bandwidth	n/a
模块类型	Electrical	Number of channels	1 electrical 2 electrical 4 electrical
Supported Filter Range	22.5 GHz to 130 GHz	Optical channels	0
Wavelength range	n/a	操作系统	Windows 10
