产品概述

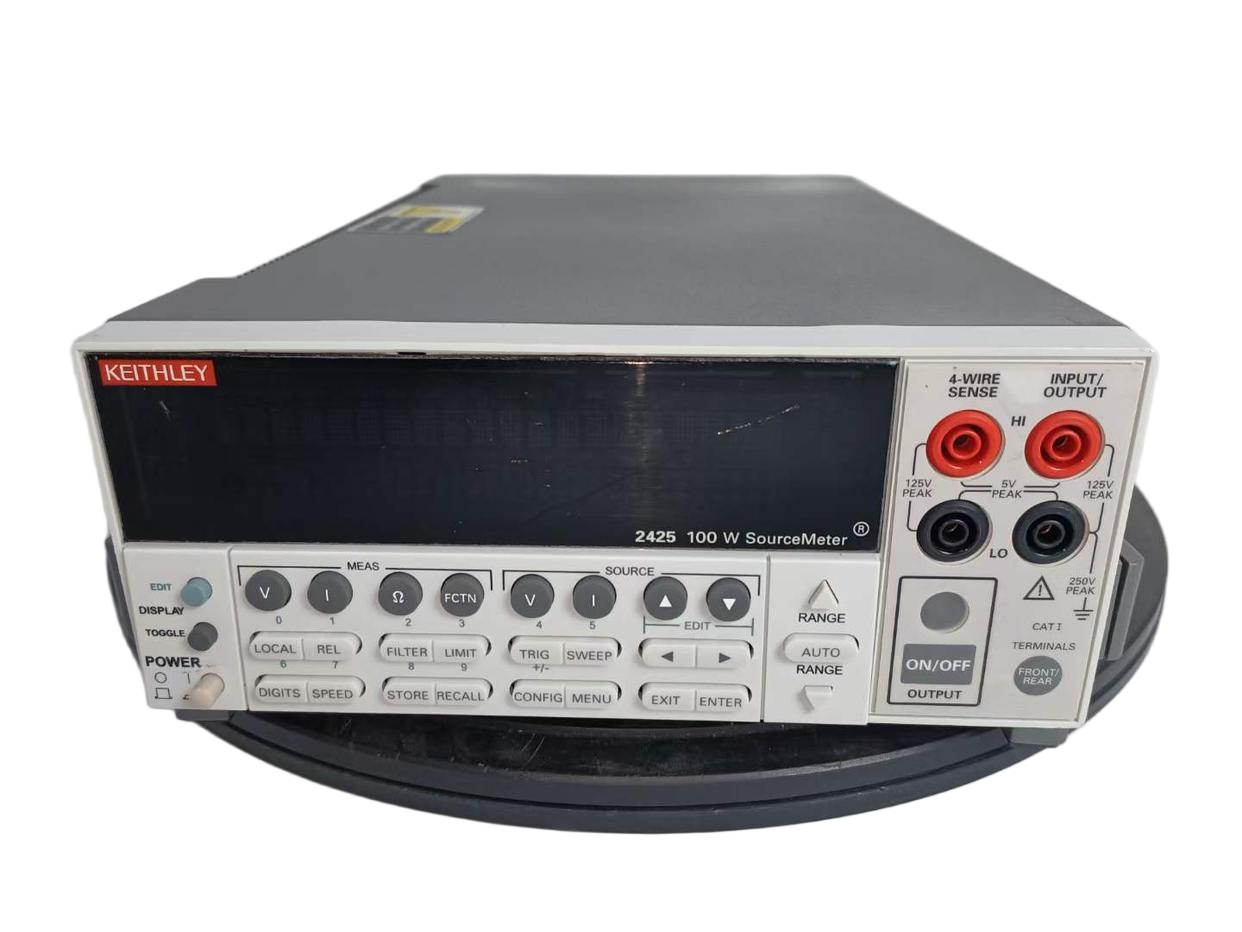

吉时利2425数字源表是集精密电源、电流源、电压源、电子负载和测量功能于一体的多功能仪器，专为半导体器件测试、材料特性分析和高精度传感器校准而设计。其核心优势在于：
四象限工作：可同时输出/吸收电流（正负电压和电流），模拟真实负载条件。
超高精度：电压分辨率达1μV，电流分辨率达100pA，满足微安级至安培级全范围测试需求。
脉冲模式：支持最短100μs脉冲宽度，适用于功率器件瞬态特性测试。
核心功能与特点
一体化电源与测量
四象限工作模式
高精度与低噪声
电压精度：±0.05%设定值 + 200μV（高精度模式）。
电流精度：±0.05%设定值 + 100nA（1mA量程）。
低噪声设计：<10μV RMS（1Hz-100kHz带宽），确保小信号测量准确性。
脉冲与扫描功能
自动化与远程控制
典型应用场景
半导体测试：
二极管/晶体管IV特性分析
MOSFET导通电阻（RDS(on)）测量
功率器件瞬态热阻测试（脉冲模式）
新能源与材料：
太阳能电池效率与填充因子（FF）测试
材料电阻率/霍尔效应测量
工业质量控制：
高精度传感器（压力/温度）校准
LED/激光二极管老化测试
技术参数详表
| 参数 | 规格 |
|---|
| 电源输出 | 0-105V DC，0-1.05A DC，最大功率20W（连续） |
| 四象限工作 | 支持源/吸双向电流（±105V，±1.05A） |
| 电压分辨率 | 1μV（最小），1mV（标准模式） |
| 电流分辨率 | 100pA（最小），100nA（标准模式） |
| 测量精度 | 电压：±0.05% + 200μV；电流：±0.05% + 100nA（23℃±5℃校准后） |
| 脉冲模式 | 脉宽100μs-10s，占空比可调 |
| 接口 | GPIB（IEEE-488.2）、USB 2.0、RS-232、可选LAN |
| 安全认证 | IEC 61010-1 CAT II 300V，CE/UL/CSA认证 |
| 尺寸/重量 | 213×88×350 mm / 3.2 kg |
选件与扩展
可选配件：
高功率选件（扩展至40W脉冲功率）
四线制开尔文测试线（消除引线电阻影响）
射频屏蔽测试夹具（用于低电流噪声测量）
软件支持：
产品优势
操作示例（IV曲线测试）
连接待测器件（如二极管）。
设置扫描参数（如电压0-5V，步长0.1V）。
启动自动扫描，仪器同步输出电压并测量电流。
通过KickStart软件直接生成IV曲线图并导出数据。
如需技术演示或详细资料，请联系吉时利授权代理商。
