ZNBT20 罗德网络分析仪

主要特性：

•幅度精度：±0.02 dB（23°C±1°C校准后）
•相位精度：±0.1°（1 GHz基准）
•迹线噪声：<0.001 dB RMS（1 kHz IFBW）
•扫描速度：5 μs/点（全频段扫描<10 ms）
•点数：最大16001点/通道
•IF带宽：1 Hz ~ 10 MHz（自适应抗混叠设计）

获取报价

你的位置：首页

产品中心

ZNBT20 罗德网络分析仪

概述

罗德与施瓦茨 ZNBT20 矢量网络分析仪技术规格

1. 产品概述

罗德与施瓦茨 ZNBT20 是一款多端口矢量网络分析仪，适用于高频微波器件和系统的测试需求。该产品采用模块化架构，支持最多24个测试端口配置。

2. 核心参数

2.1 频率特性

参数	指标
频率范围	100 kHz - 20 GHz
频率分辨率	0.1 Hz
频率精度	±0.5 ppm
扫描速度	50 μs/点

2.2 测量性能

参数	指标
动态范围	135 dB
轨迹噪声	0.003 dB RMS
最大端口数量	24个
输出功率范围	-45 dBm至+15 dBm

3. 系统特性

3.1 硬件配置

组件	规格
测试端口类型	N型/3.5 mm可选
显示屏幕	15.6英寸触摸屏
数据接口	10G以太网, USB 3.1
内置存储器	512 GB SSD

3.2 测量功能

功能	说明
S参数测量	支持S11-S2424
时域分析	标准功能
非线性测量	选件
多端口校准	支持

4. 应用领域

4.1 5G通信

大规模MIMO天线测试
毫米波前端模块验证

4.2 航空航天

相控阵雷达系统测试
卫星通信组件测量

4.3 半导体

射频集成电路测试
封装天线特性分析

5. 选件配置

选件代码	功能描述
ZNBT-K6	非线性测量功能
ZNBT-K30	噪声系数测量
ZNBT-K91	多端口扩展功能

6. 系统集成

配套设备	推荐型号
校准件	ZN-Z196
测试电缆	ZN-Z325
多端口测试夹具	ZN-MPA24

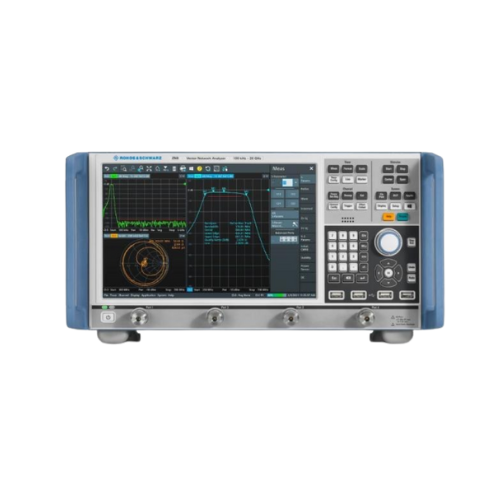

ZNBT20 罗德 网络分析仪
