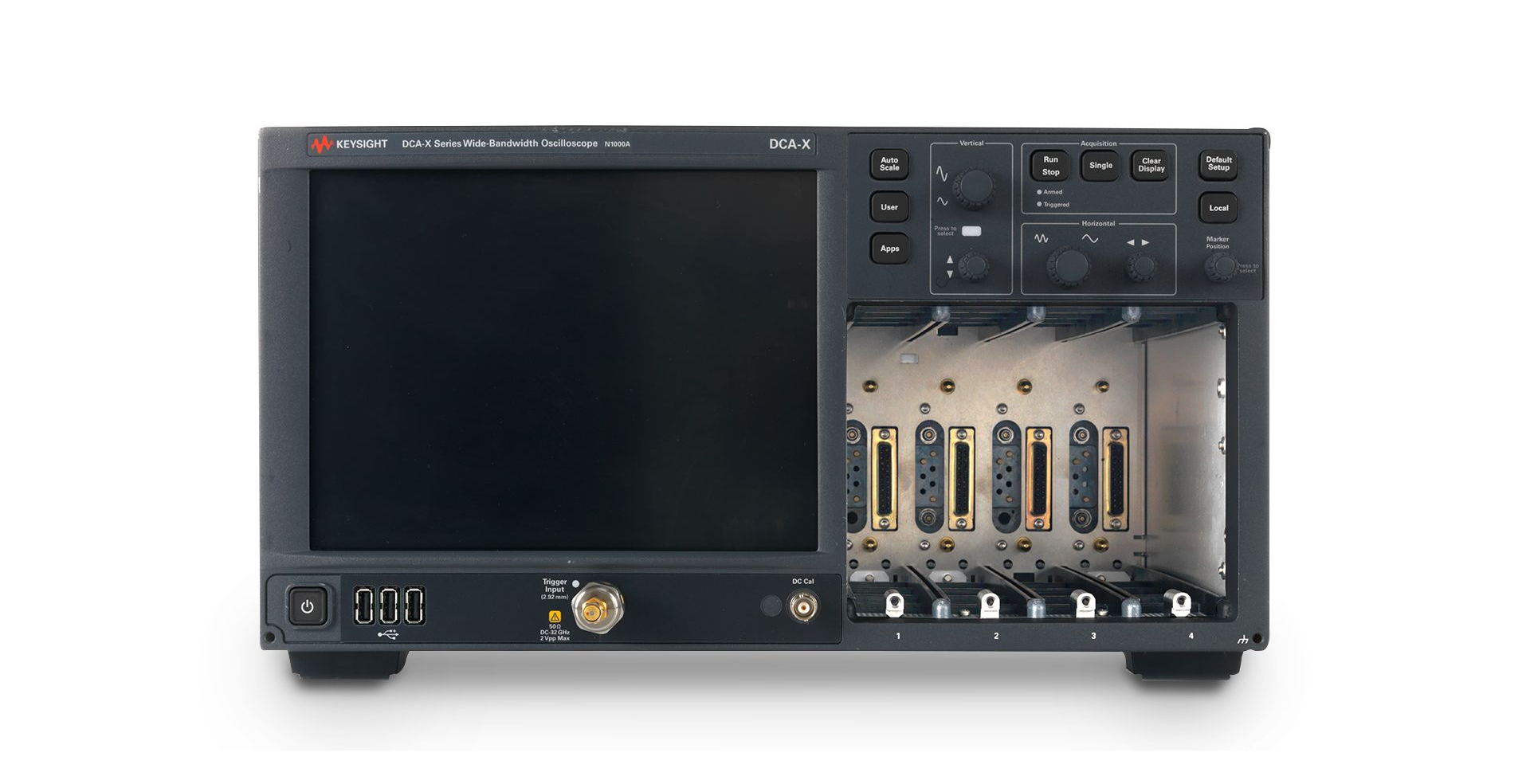

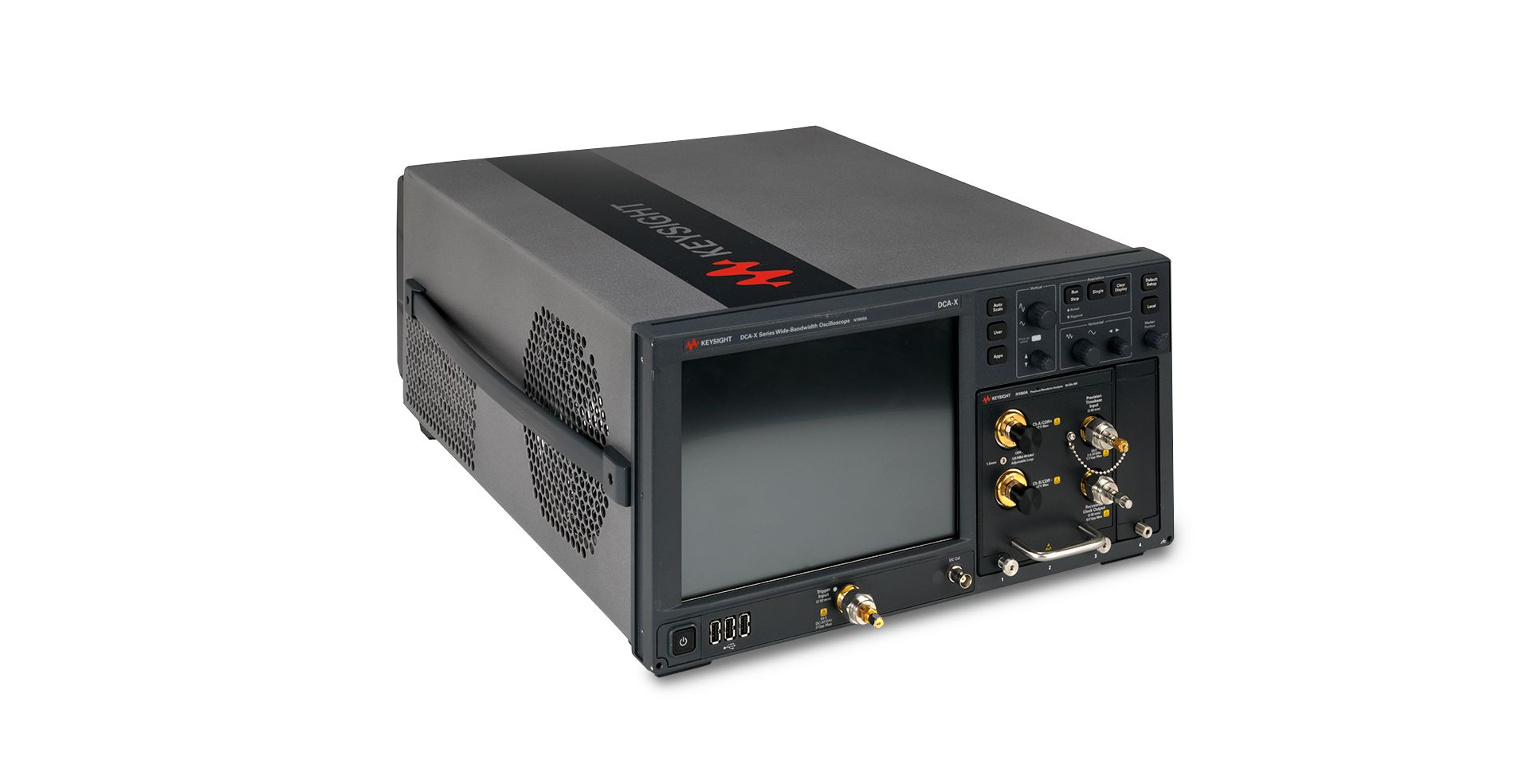

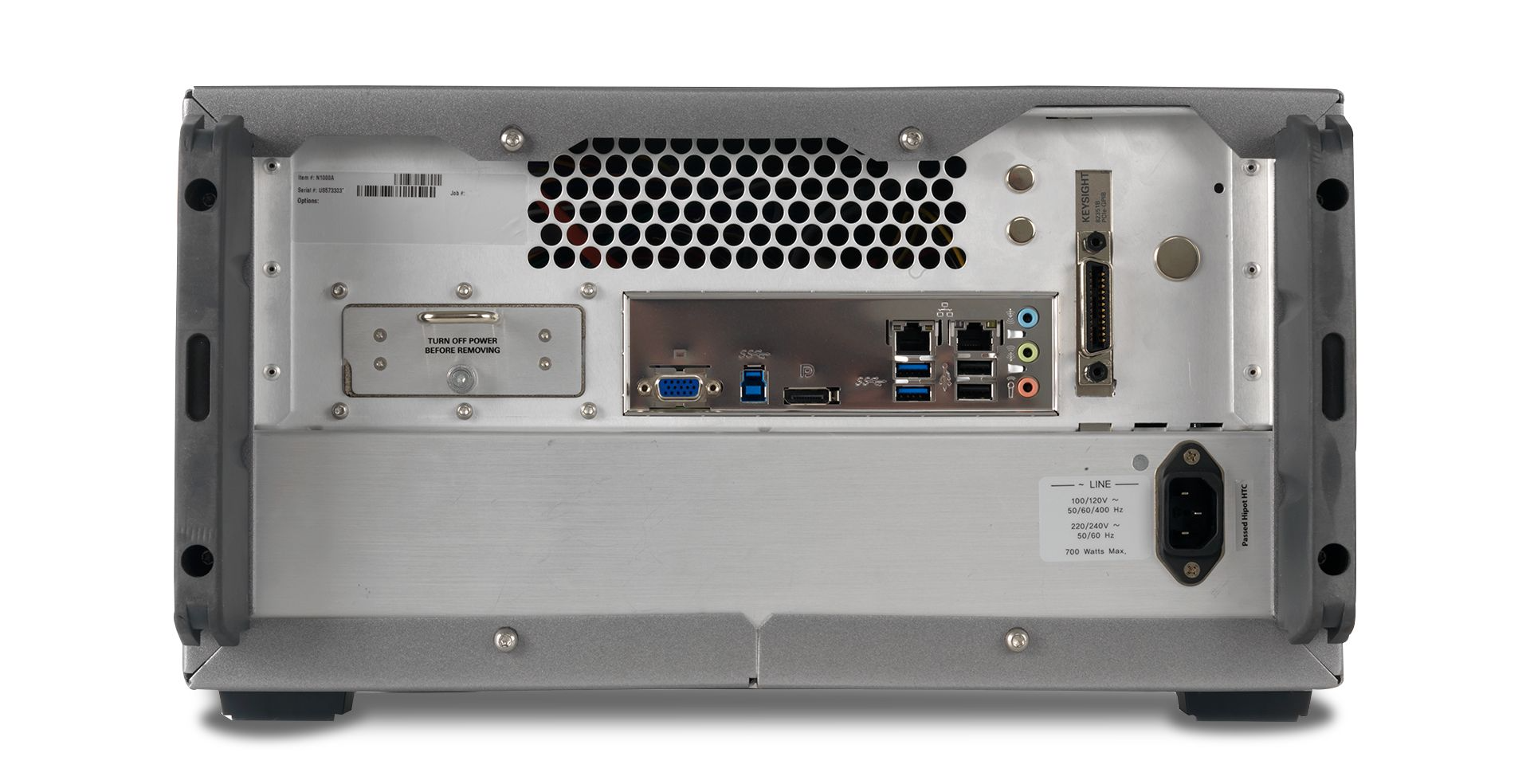

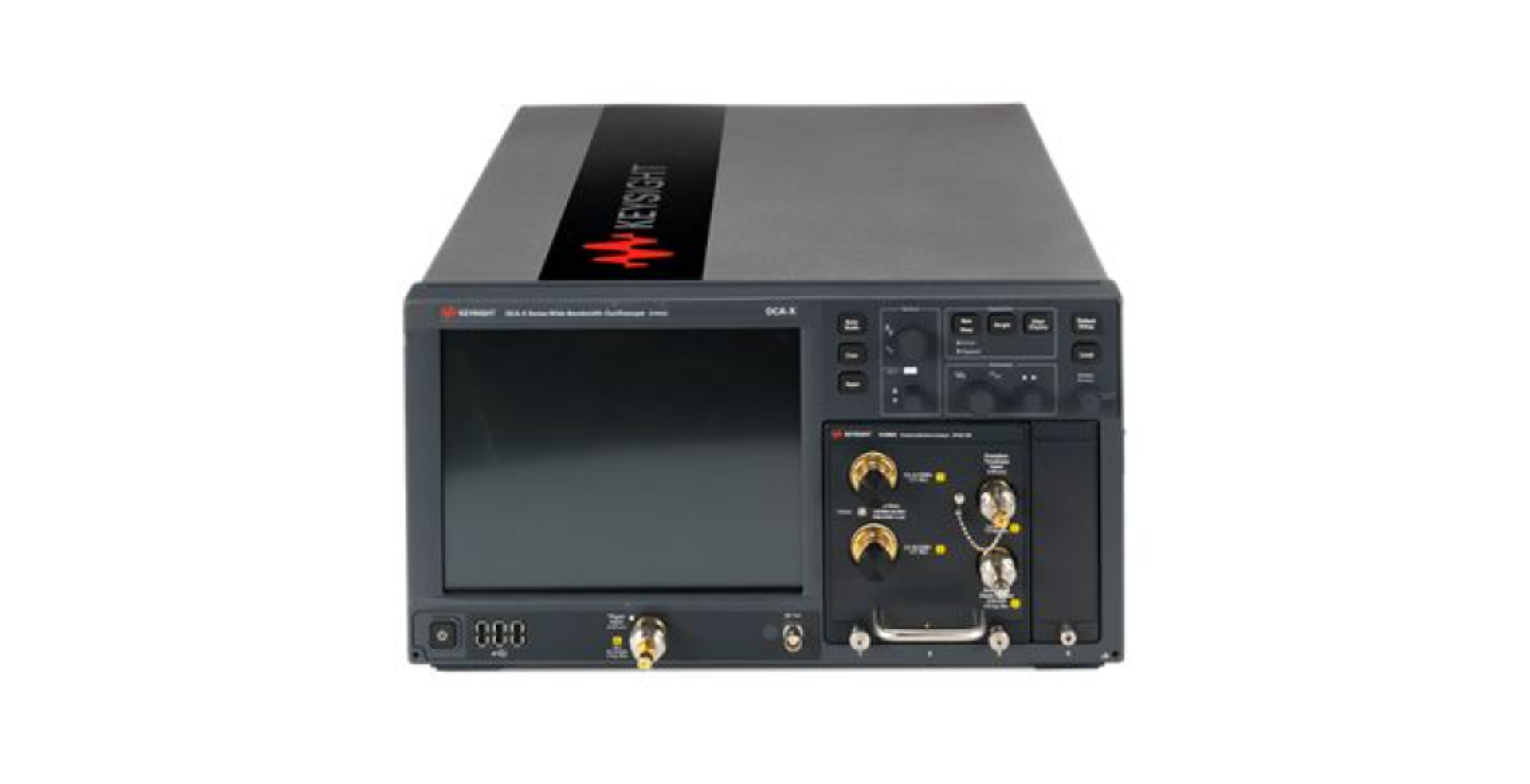

KEYSIGHT是德 N1000A DCA-X 宽带宽示波器主机
是一款灵活的模块化主机平台，可以选择各种插入式模块执行精密的光学、电气和 TDR/TDT 测量。
一、产品特点
对高速信号进行精准测量。Keysight N1000A DCA-X 宽带宽示波器可以对 50 Mb/s 到 224 Gb/s 的高速数字设计执行精准测量。 您还可以为 N1000A DCA-X 主机选配插入式模块，满足您对带宽、过滤和灵敏度的需求。
DCA-X 平台由主机和各种模块组成，可以执行灵活的测试。
DCA-X 系列分析仪的一致性和灵活性可确保高度准确地执行各种测量。
支持当前的模块，以及已经停产的旧款光、电和 TDR 模块，避免您的投资过时。
可测试带宽 > 110 GHz，抖动可小至 50 fs，噪声可低至 275 uV。
采样率高达 250 kSa/s，支持通道数可达 16 个，实现高测试吞吐量。
主机可选配插入式模块组成定制测试系统，执行精密的光、电和/或 TDR/TDT/S 参数分析。
在时间间隔准确度方面提升 8 倍
温控时基提高了对环境温度变化的容限
二、主机和模块的快速采样率
新计数器板体系结构、时钟恢复路径上的可变均衡器和集成的硬件偏移校正功能以及其他 DCA 功能将会帮助您快速获得结果。 请收看此视频，了解如何结合使用新型 Keysight N1000A DCA 主机和 N1060A 精密波形分析仪更快执行 12 种边沿 PAM4 抖动测量。
三、主要技术指标
带宽：>100 GHz
最大存储器深度：n/a
最大采样率：250 kHz
类型：Equivalent-Time
四、使用 DCA-X 示波器进行研究和分析
所有 Keysight DCA-X 采样示波器都使用同一款 N1010A FlexDCA 软件来控制测量硬件，将其同时用作本地用户界面和远程控制界面。 FlexDCA 与 DCA-X 采样示波器组合还在不断更新升级，以满足更多应用需求，例如：
电气发射机（ASIC、FPGA、PHY）的研究和设计验证
光发射机/收发信机的研发和制造
电气元件及通道的反射和传输特性分析
模拟和数字信号的通用分析
