作为是德科技(Keysight)Infiniium 系列的旗舰级测试平台,86100D DCA-X 宽带宽示波器主机以超宽频带覆盖、超低噪声抖动与高度模块化设计为核心优势,为 50 Mb/s 至超过 80 Gb/s 的高速数字设计提供精准测量解决方案。无论是光学收发器量产验证、ASIC/FPGA 芯片表征,还是高速串行总线分析,该主机都能凭借卓越的测量 fidelity 揭示设计的真实性能,助力工程师突破高速信号测试瓶颈。
86100D DCA-X 以硬件性能为基石,实现从信号捕获到数据解析的全链路精准管控,其核心指标达到行业领先水平:
超宽频带与多通道并行能力:主机带宽可达 90 GHz(部分配置支持超 100 GHz),具备 16 个同步采集通道,可同时捕获多端口高速信号,满足高密度并行设计的测试需求。
超低抖动与噪声基底:100 fs RMS 的超低抖动特性与低至 250 μV 的噪声水平,有效规避测试设备自身引入的测量误差,确保对高速信号的抖动、幅度等关键参数进行精准表征。
高精度时基与采样性能:搭载可选精密时基(PTB),最小水平刻度可达 500 fs/div,时间间隔分辨率最高 62.5 fs;配合 14 位 A/D 转换器与最大 32M 样本的记录长度,可细腻还原高速信号的波形细节。
通过模块化扩展与软件功能集成,86100D DCA-X 可灵活适配光学、电气及链路特性测试需求,实现 "一机多能" 的测试价值:

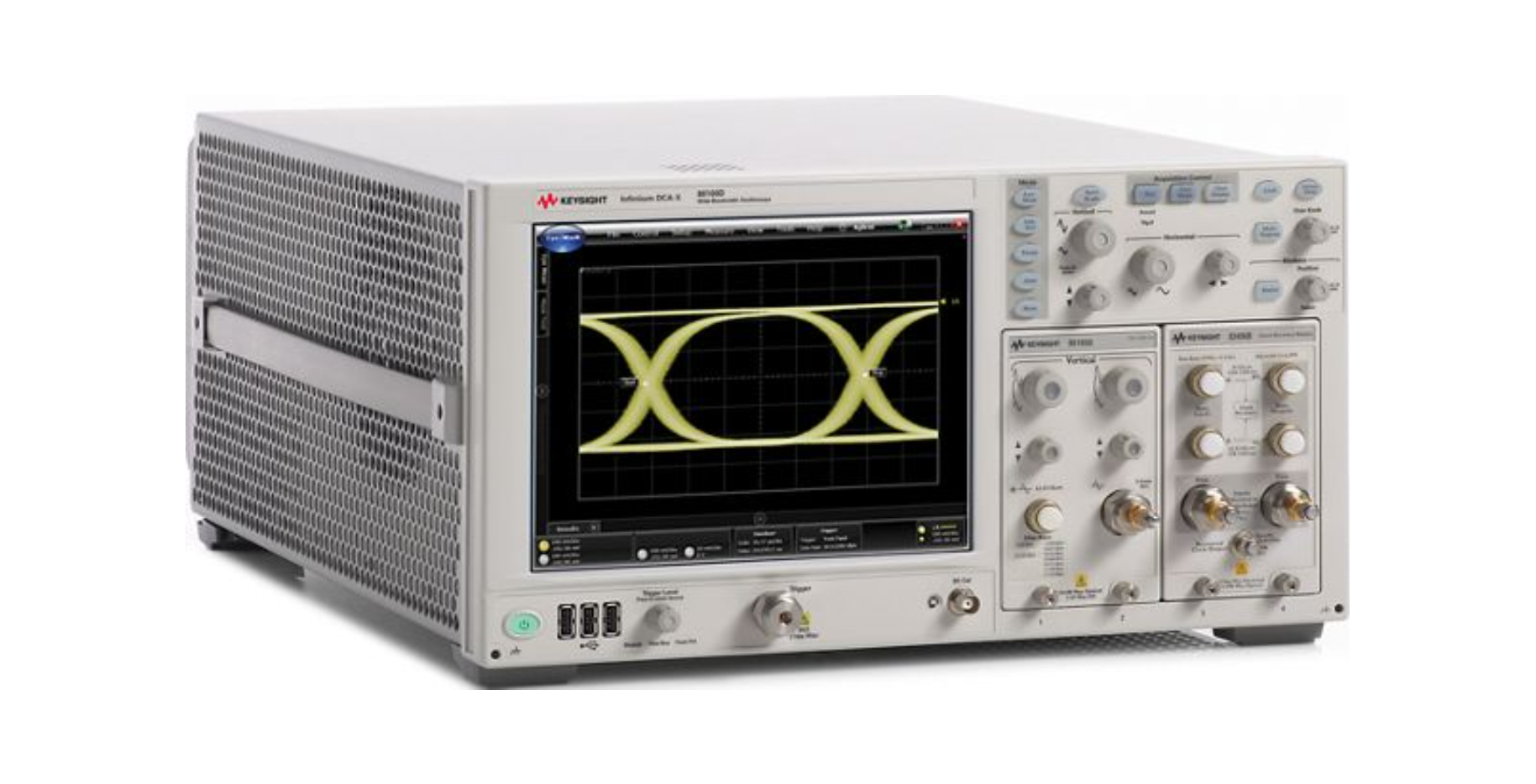

搭配 86105C 等光学模块,可完成光收发器的设计验证与量产测试,支持 850 nm、1310 nm、1550 nm 等主流波段校准,提供眼图分析、参考接收器测试、掩模验证等核心功能。针对 PAM-4 等高阶调制信号,通过 86100D-9FP 软件选件可实现眼宽、电平幅度、线性度等参数的全面分析,且所有插入模块均原生支持 PAM-N 测试能力。

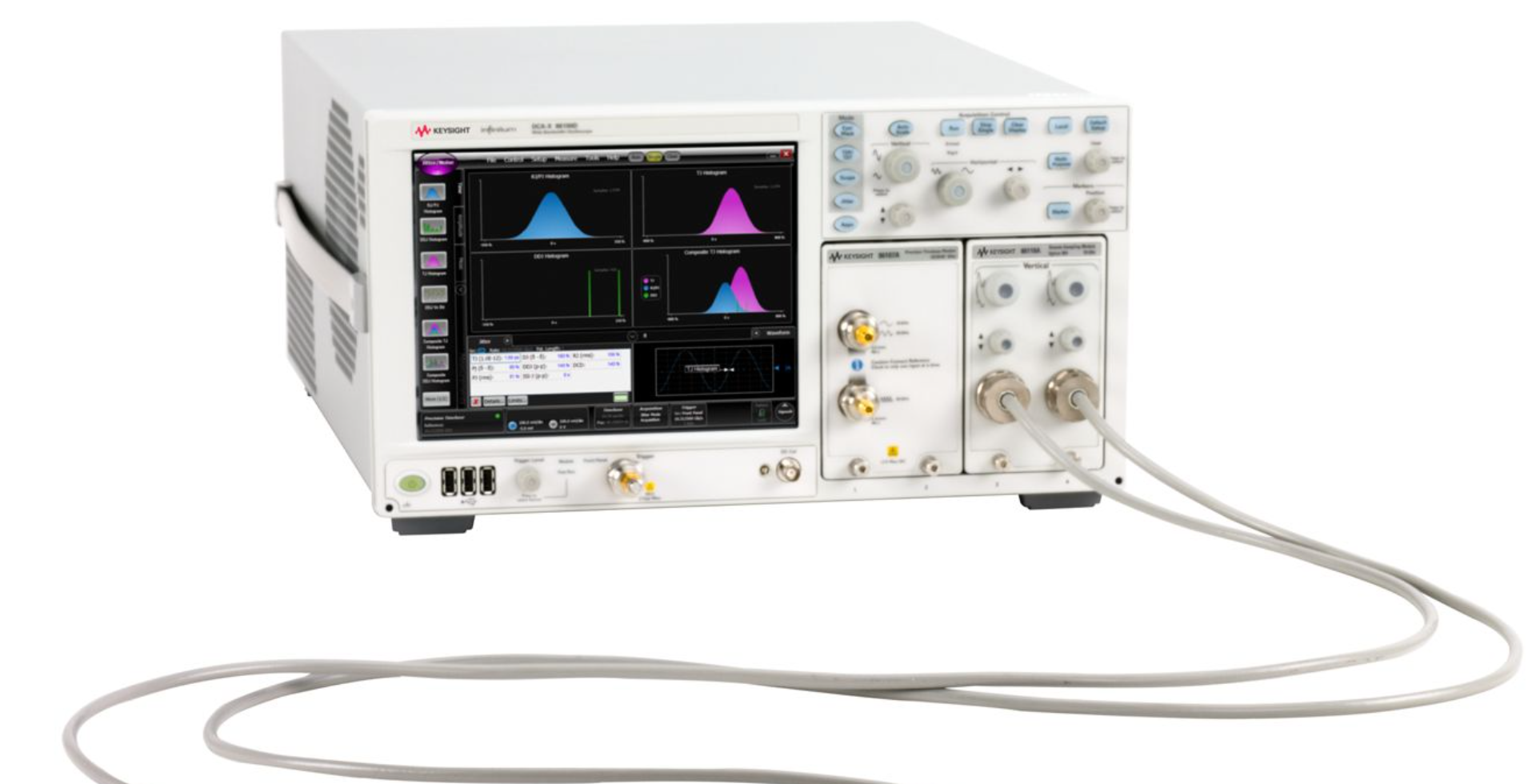

面向 ASIC/FPGA/IC 设计,可实现高速数字信号的波形捕获、抖动分解与幅度分析。支持 PCI Express、USB 3.0、HDMI 等高速串行总线的合规性测试,内置超过 50 种标准掩模库与自动裕量分析功能,一键生成合规性报告。借助增强抖动分析软件(200 选件),可深入拆解随机抖动、周期性抖动等成分,定位抖动根源。

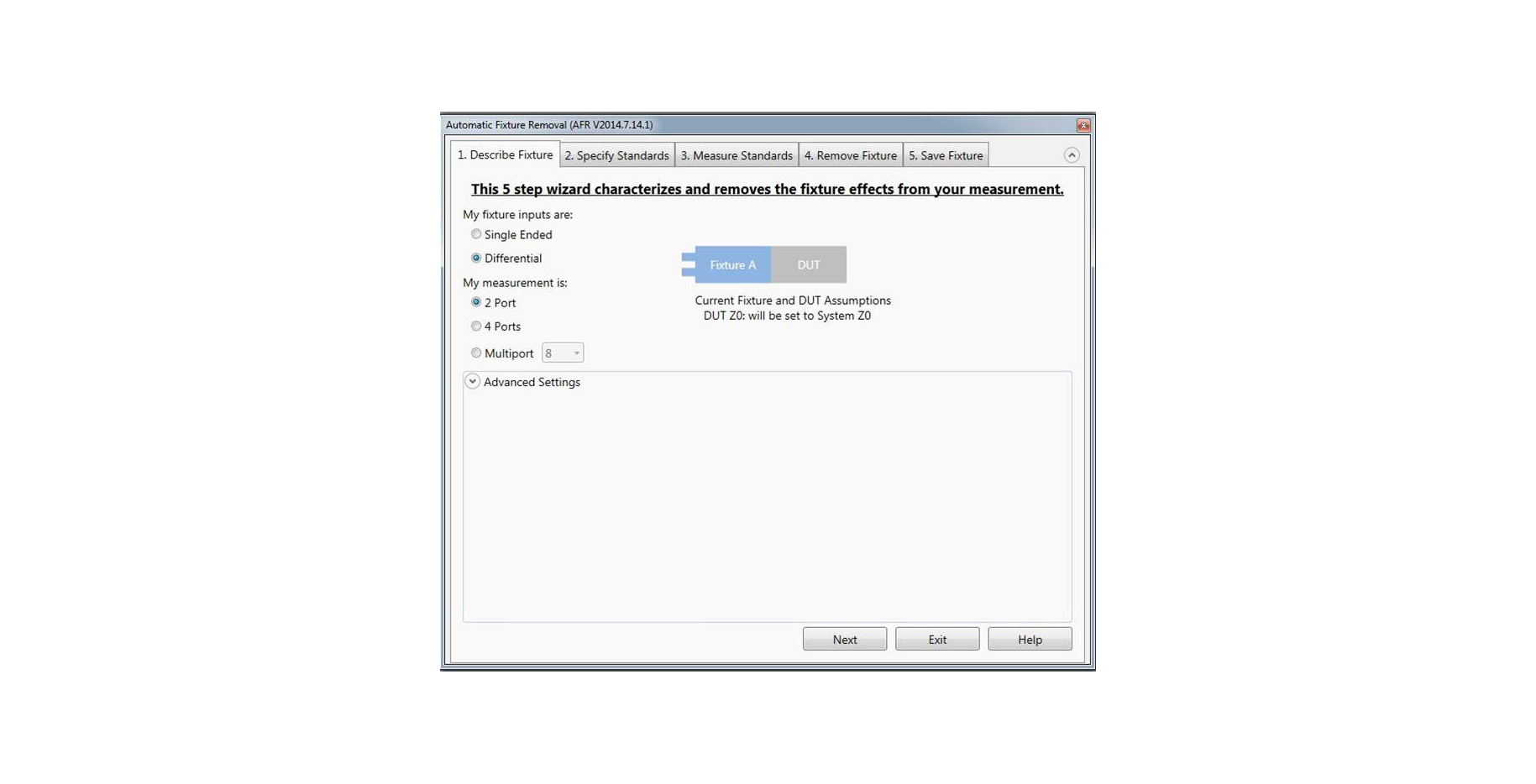

通过 TDR/TDT 与 S 参数测量功能,精准表征串行总线、电缆及 PCB 的阻抗特性与传输性能。集成 InfiniiSim-DCA 软件选件(SIM 选件),可实现夹具、电缆的去嵌入 / 嵌入处理,消除测试链路引入的信号衰减,还原被测件真实性能。

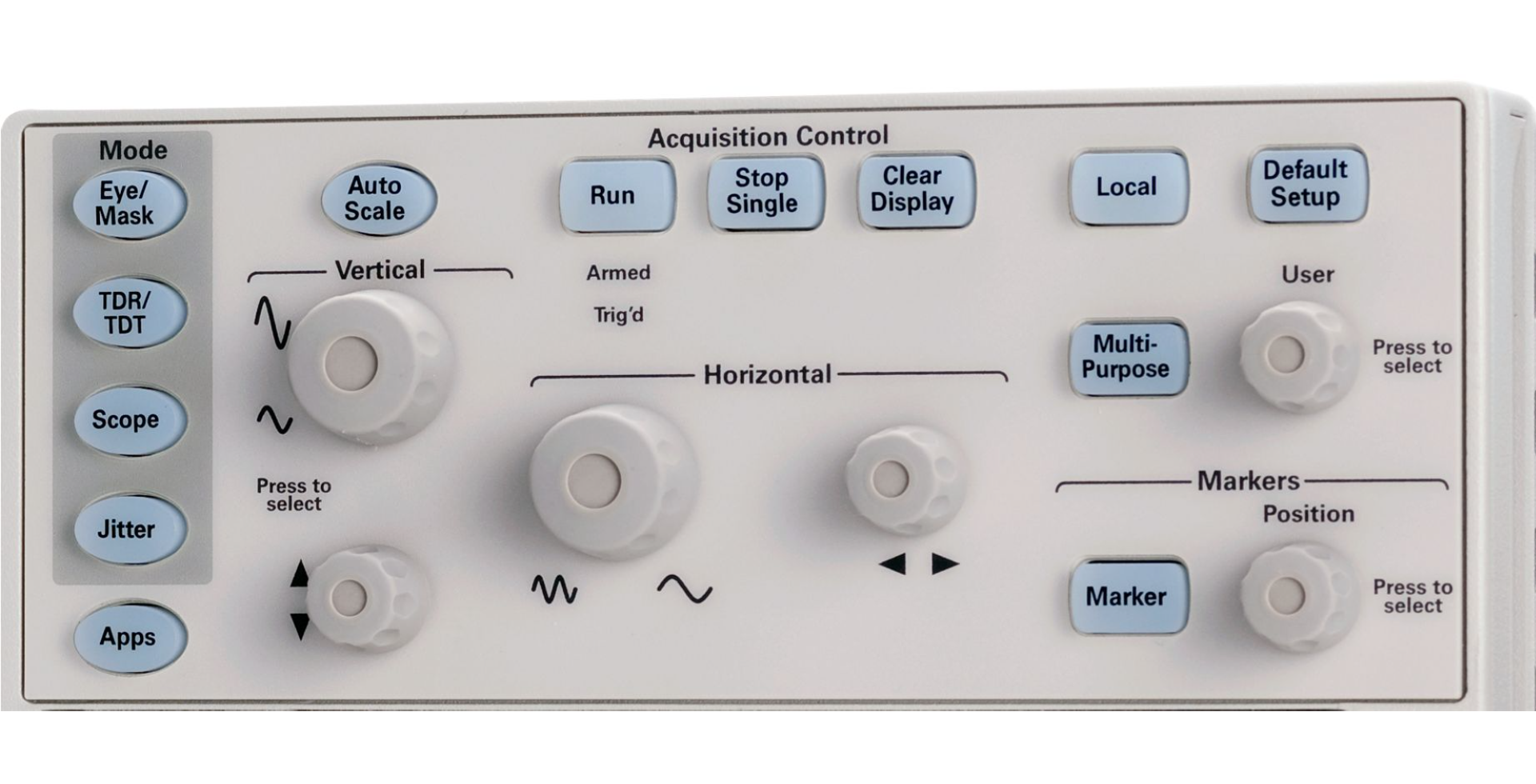

86100D DCA-X 以用户体验为核心,打造高效便捷的测试工作流:
双界面灵活切换:标配 10.4 英寸 XGA 触摸屏,支持 FlexDCA 矢量化新界面与经典 DCA-J 界面一键切换,兼顾资深工程师的定制化操作与新手用户的快速上手需求。
自动化与扩展能力:内置 GPIB 接口(GPI 选件),支持远程控制与测试自动化集成;提供 MATLAB 软件包选件(061/062),可实现自定义数据分析与脚本开发,提升测试效率。
投资保护设计:主机支持硬件模块升级与软件功能扩展,且与 86100C 等前代机型向后兼容,有效延长设备生命周期,降低测试设备迭代成本。
86100D DCA-X 凭借精准的测量能力与高效的测试流程,为企业创造全生命周期的测试价值:
研发阶段:通过低噪声、低抖动的测量性能,帮助工程师精准捕捉设计缺陷,优化信号完整性,缩短研发周期;
量产阶段:高通道密度与快速测量算法显著降低单端口测试成本,自动化掩模测试与报告生成功能提升量产测试吞吐量;
合规保障:满足 PCI-SIG 等行业组织的合规测试要求,内置经认证的测试模板与流程,确保产品符合全球行业标准。
