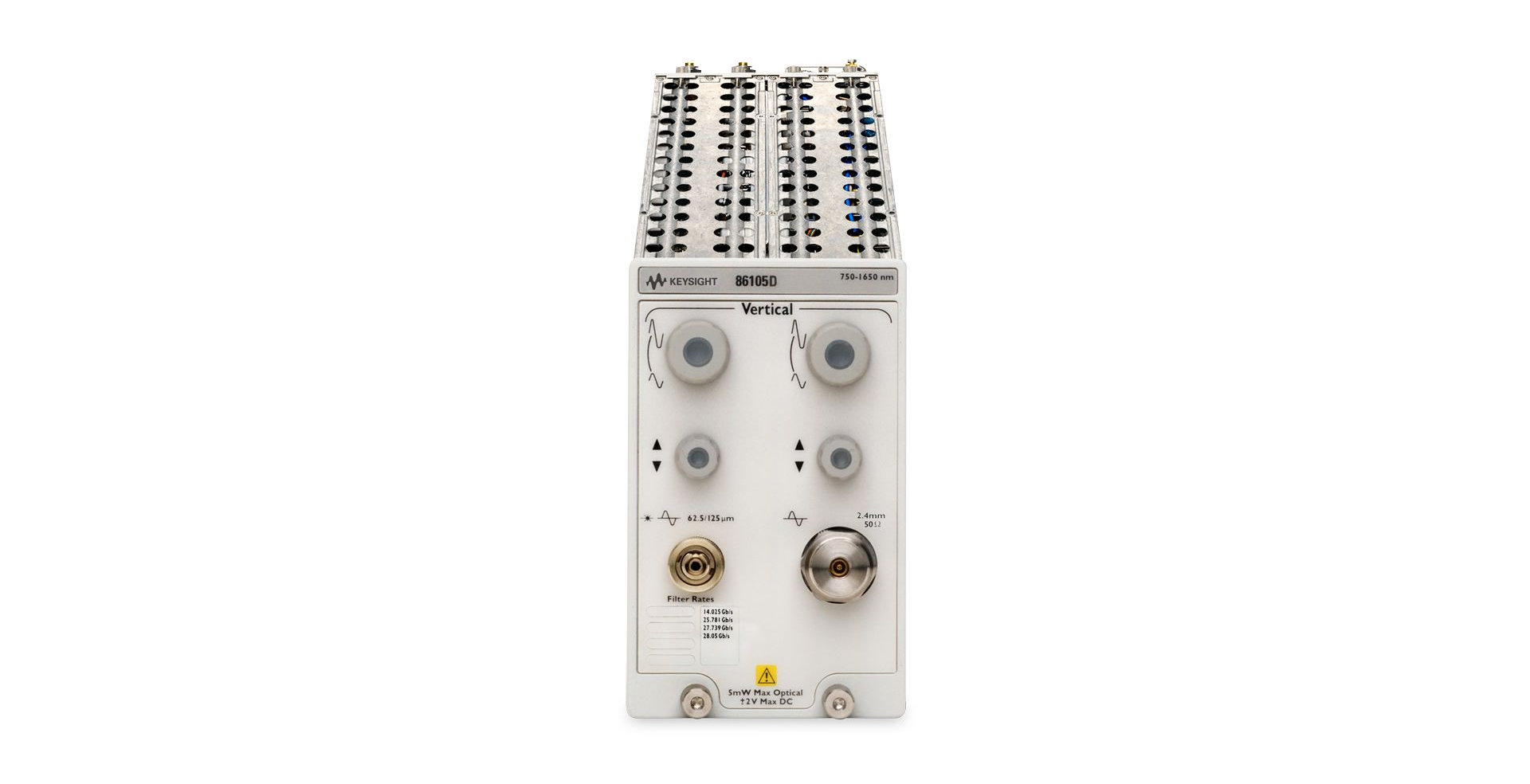

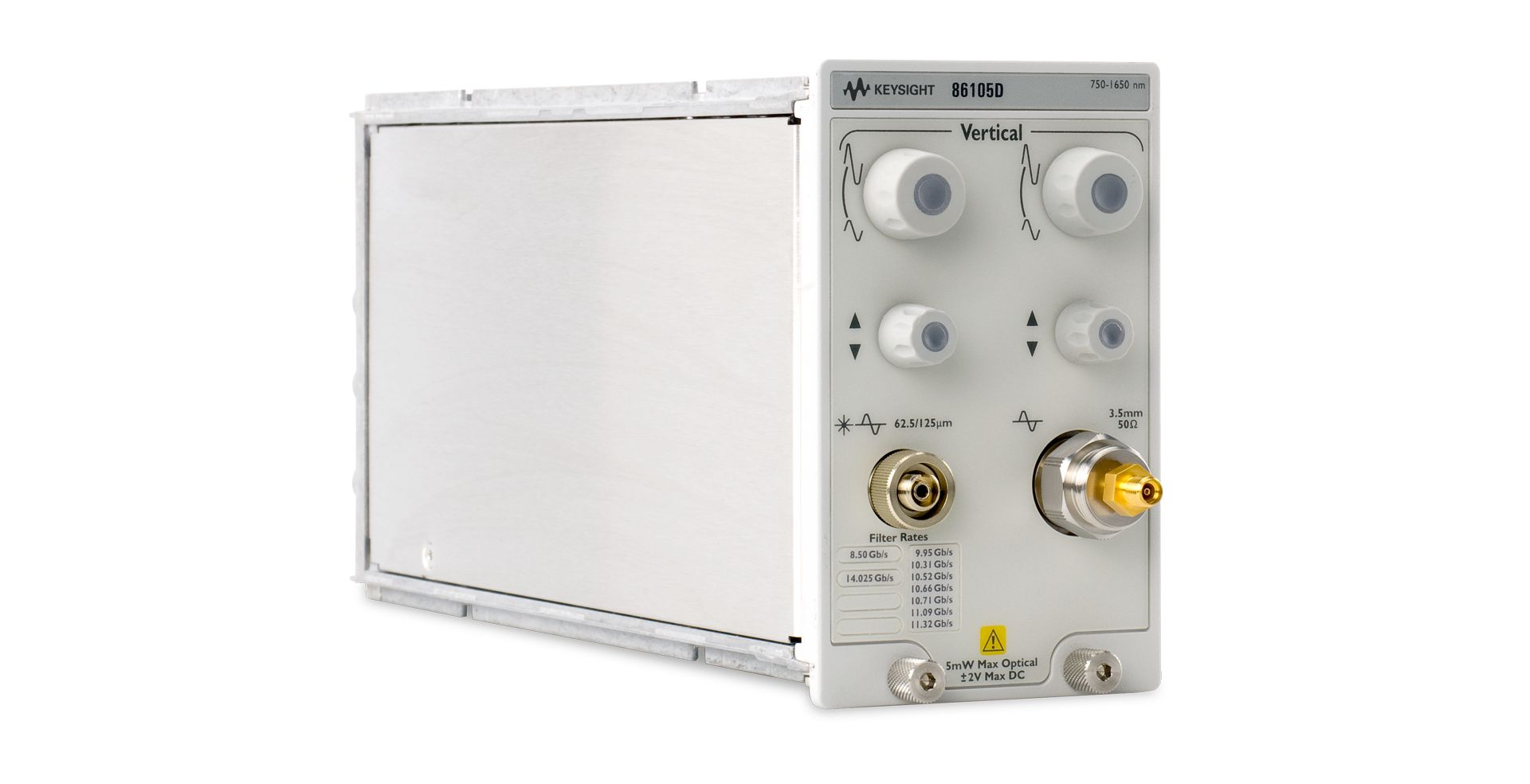

KEYSIGHT 86105D 采样示波器作为是德科技在光电测试领域的核心设备，聚焦高速光电模块、收发器的性能验证与故障排查，凭借 “宽带宽 + 高精度 + 多适配” 优势，成为通信设备研发、光通信系统生产、实验室测试等场景的优选工具。无论是 8-10Gb/s 中速场景，还是 25-28Gb/s 高速场景，设备均能通过灵活配置（标准版 / 选件 281 版）满足测试需求，帮助用户降低设备投入成本，提升测试效率与数据准确性。
带宽与速率：标准配置提供 20GHz 光通道带宽，支持 8-11.317Gb/s 速率（如 8X Fibre channel 8.5Gb/s、10Gb Ethernet 10.3125Gb/s）；可选选件 281升级至 34GHz 光通道，新增 25.78Gb/s（25Gb Ethernet）、28.05Gb/s（32X Fibre channel）速率支持，覆盖中高速全场景。
波长与校准：工作波长范围 750-1650nm，兼容主流光通信波长；核心校准波长为 850nm、1310nm、1550nm，精度控制在 ±20nm，确保测试数据稳定性。
光灵敏度：在 8.5-11.317Gb/s 速率区间，850nm 波长灵敏度达 - 9dBm，1310/1550nm 达 - 12dBm，可精准检测弱光信号，避免因信号衰减导致的测试误差。
上升时间：10%-90% 上升时间标准配置为 24ps，选件 281 配置下提升至 15ps，高速信号边缘捕捉能力更强，满足高频信号的时域特性分析需求。
带宽升级：标准电通道带宽 35GHz，搭配选件 281 可提升至 50GHz，适配高速电信号传输测试，与光通道形成 “光电协同” 测试能力，覆盖从电信号发射到光信号接收的全链路验证。

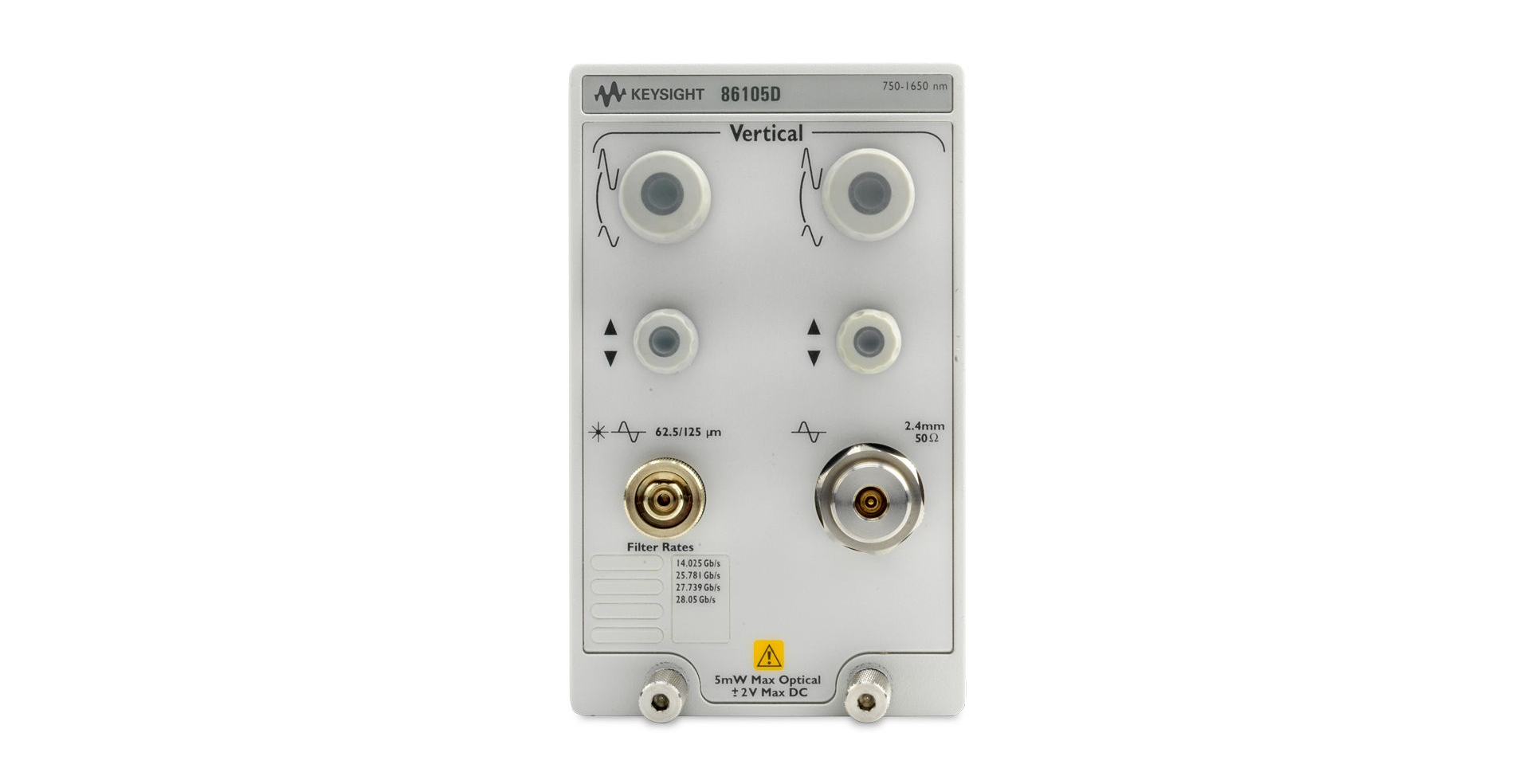

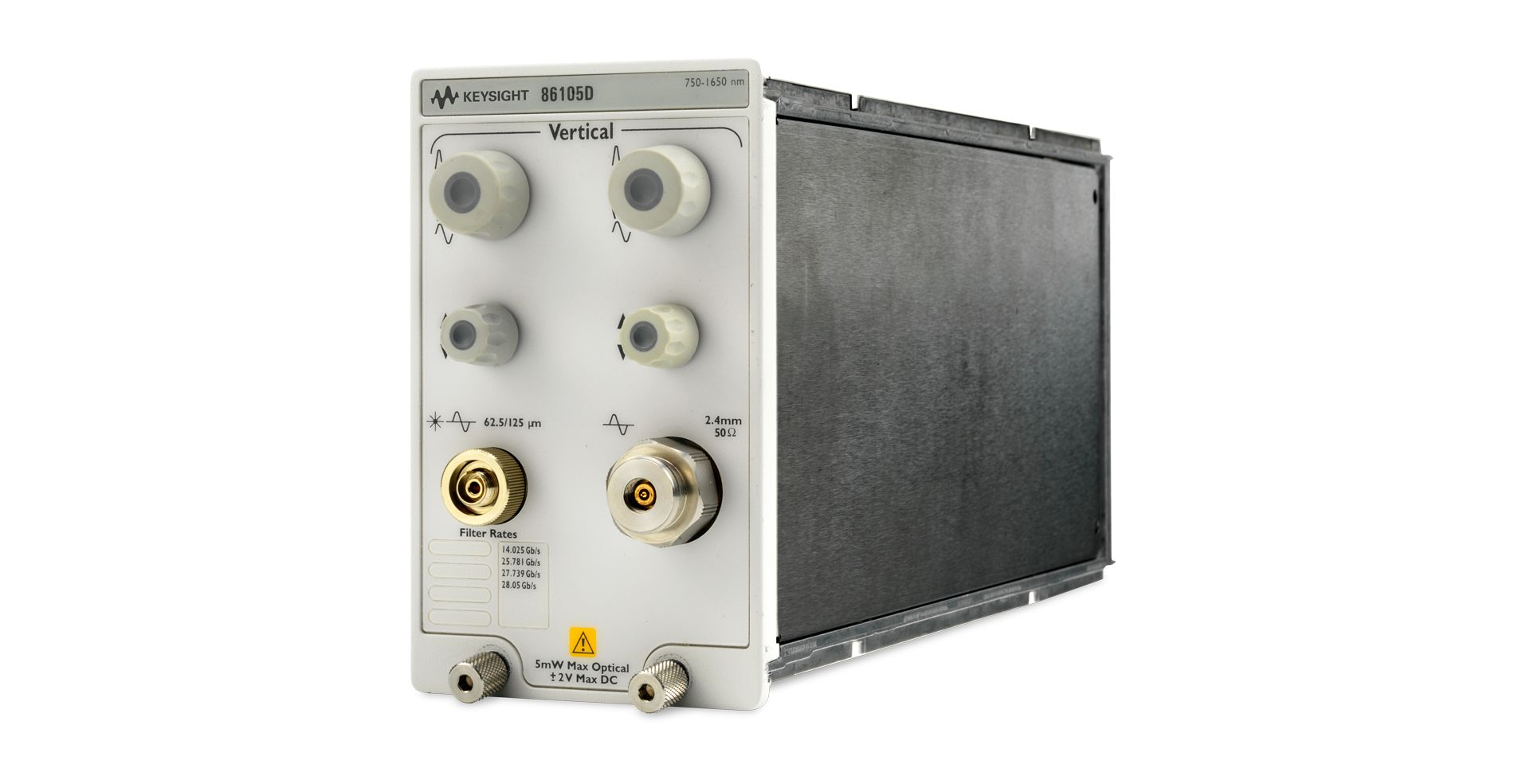

连接器与输入：采用 3.5mm 或 2.4mm 阳头连接器，兼容主流测试探头；最大输入信号 ±2Vdc，既能承受高电压信号，又能精准采集微弱电信号，适配不同功率等级的电信号测试。
光纤适配：配备 62.5/125μm 光纤连接器，同时兼容多模光纤与单模光纤，无需更换连接器即可切换不同光纤类型测试，减少设备调试时间。
场景覆盖：针对 10Gb Ethernet（10.3125Gb/s）、OC-192/STM-64（9.953Gb/s）、8X Fibre channel（8.5Gb/s）、25Gb Ethernet（25.78Gb/s）、32X Fibre channel（28.05Gb/s）等主流协议场景，预设优化测试参数，开箱即可快速开展测试。
研发阶段：光电模块设计验证，如信号完整性分析、眼图测试、误码率验证，帮助工程师优化模块性能。
生产阶段：光电收发器批量测试，高效完成波长、速率、灵敏度等关键参数检测，保障产品一致性。
实验室测试：光通信系统性能评估，模拟不同波长、速率下的信号传输特性，为系统优化提供数据支撑。
