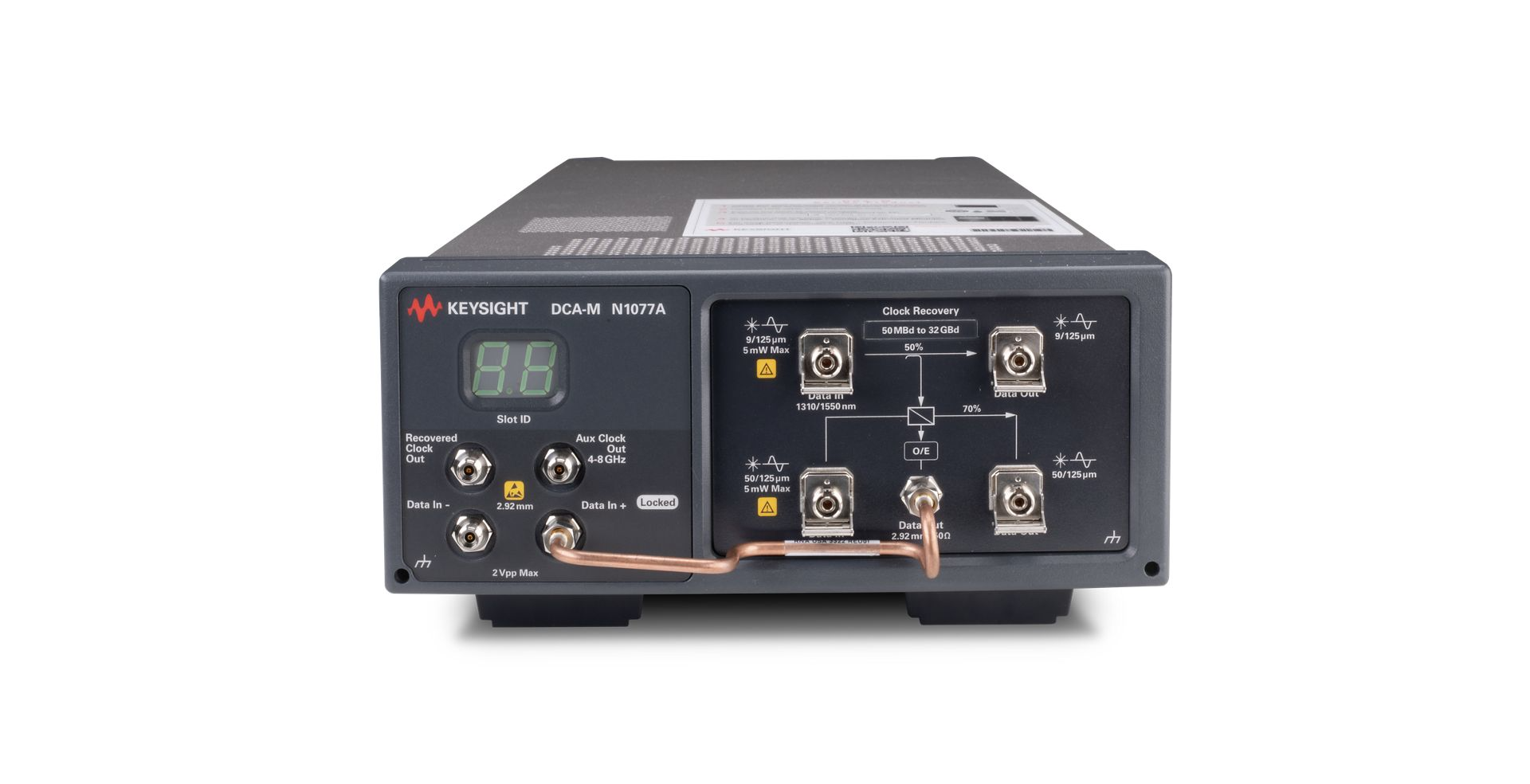

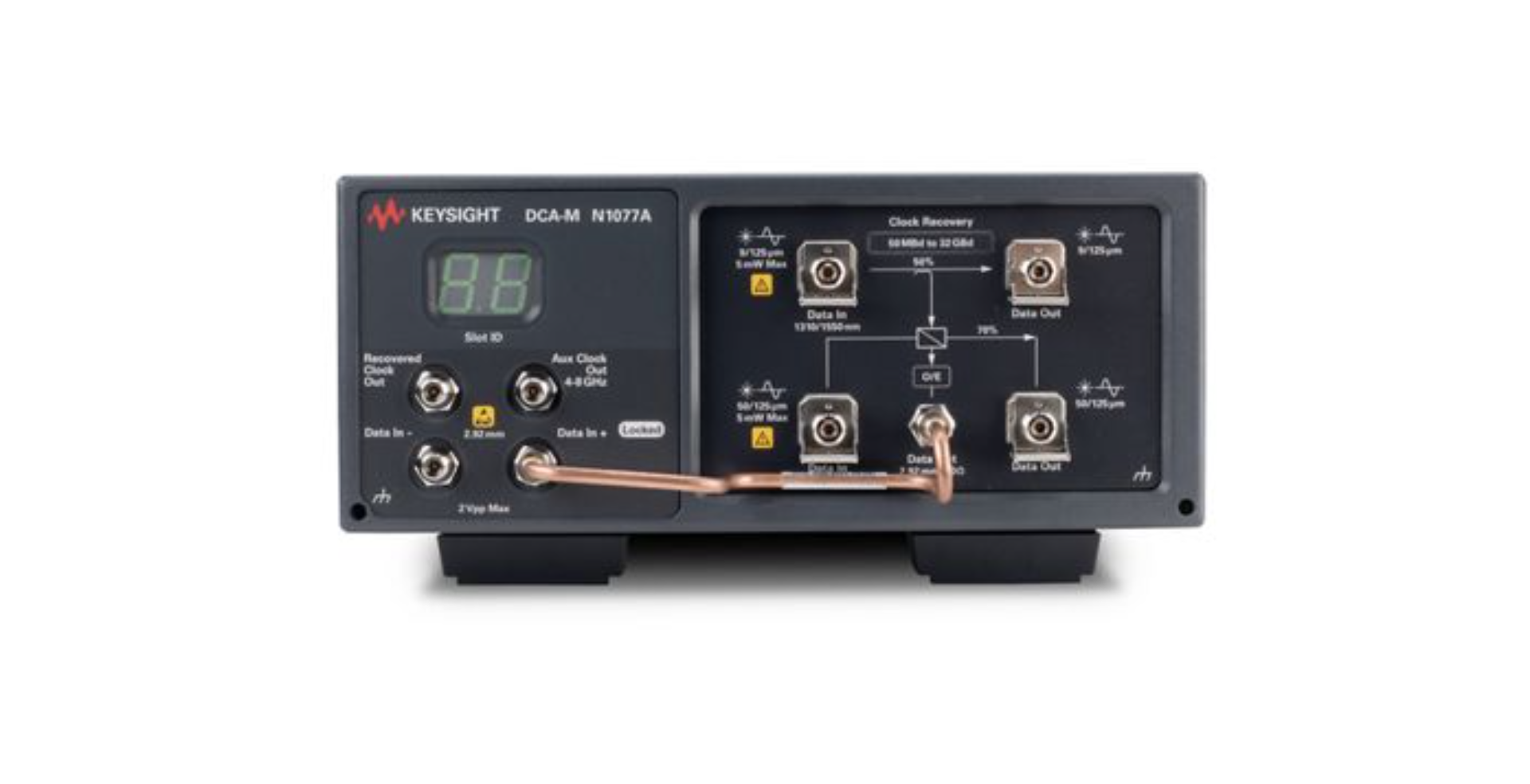

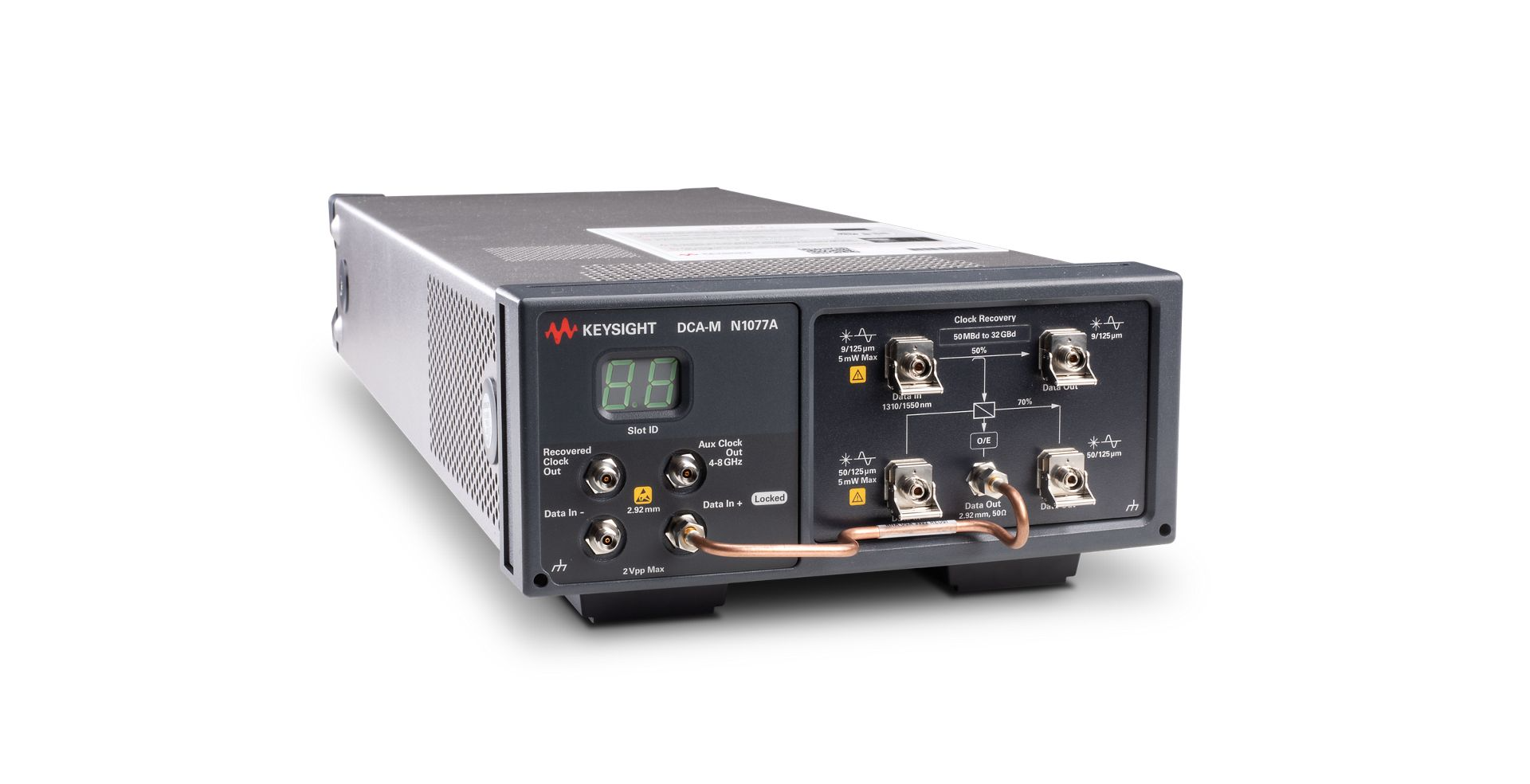

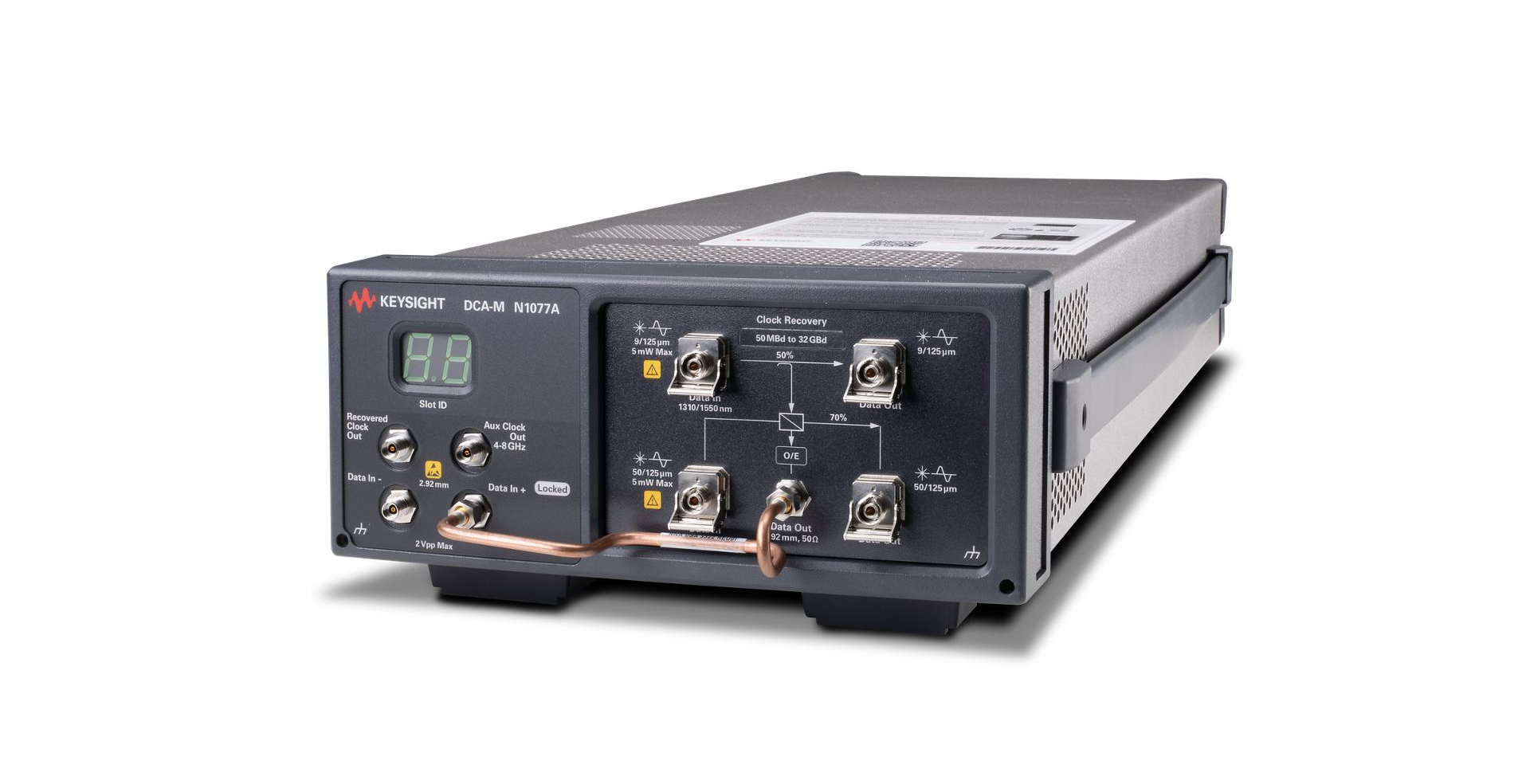

KEYSIGHT N1077A 采样示波器 光 / 电时钟恢复模块 50MBd-32GBd 数据速率 多波长支持 低抖动 宽环路带宽
KEYSIGHT N1077A 采样示波器 光 / 电时钟恢复模块 50MBd-32GBd 数据速率 多波长支持 低抖动 宽环路带宽
KEYSIGHT N1077A 采样示波器以光 / 电时钟恢复为核心功能，专为满足多场景下的信号测试与时钟恢复需求设计。其覆盖 50MBd-32GBd 的连续数据速率，可适配从低速到高速的各类信号测试。支持光、电双输入模式，搭配多波长兼容与低抖动时钟恢复能力，在通信设备测试、电子元器件研发、科研实验等领域表现出色，能为用户提供精准、稳定的测试数据，助力提升测试效率与产品质量。
2. 产品特点
宽数据速率与双输入支持：数据速率范围 50MBd-32GBd，满足不同速率信号测试；支持光、电信号输入，光输入用 FC/PC 连接器（适配 9/125 µm 或 50/125 µm），电输入为 2.92mm 阴头（差分 / 单端、交流耦合、50Ω），适配多种信号类型。
精准输入电平与多波长适配：电输入按速率明确最小锁定电平，保障信号稳定接收；光输入可选不同选件，在特定波长下有明确最小 OMA，且支持单模 / 多模，波长覆盖 850nm、1310nm、1550nm 等范围，适配多样光信号场景。
低抖动时钟恢复与宽输出范围：≥2Gbd 时恢复时钟随机抖动最大 220fs，16GHz 时特征值 130fs，辅助时钟输出抖动＜50fs RMS，确保时钟精准；恢复时钟输出 50MHz-16GHz，辅助时钟 4GHz-8GHz，满足不同时钟需求。
灵活环路带宽与跟踪能力：环路带宽 0.015MHz-20MHz（精度 ±30%），可按需调节；跟踪范围 ±2500ppm（含 SSC 跟踪），采集范围 ±5000ppm，保障对信号变化的精准跟踪。

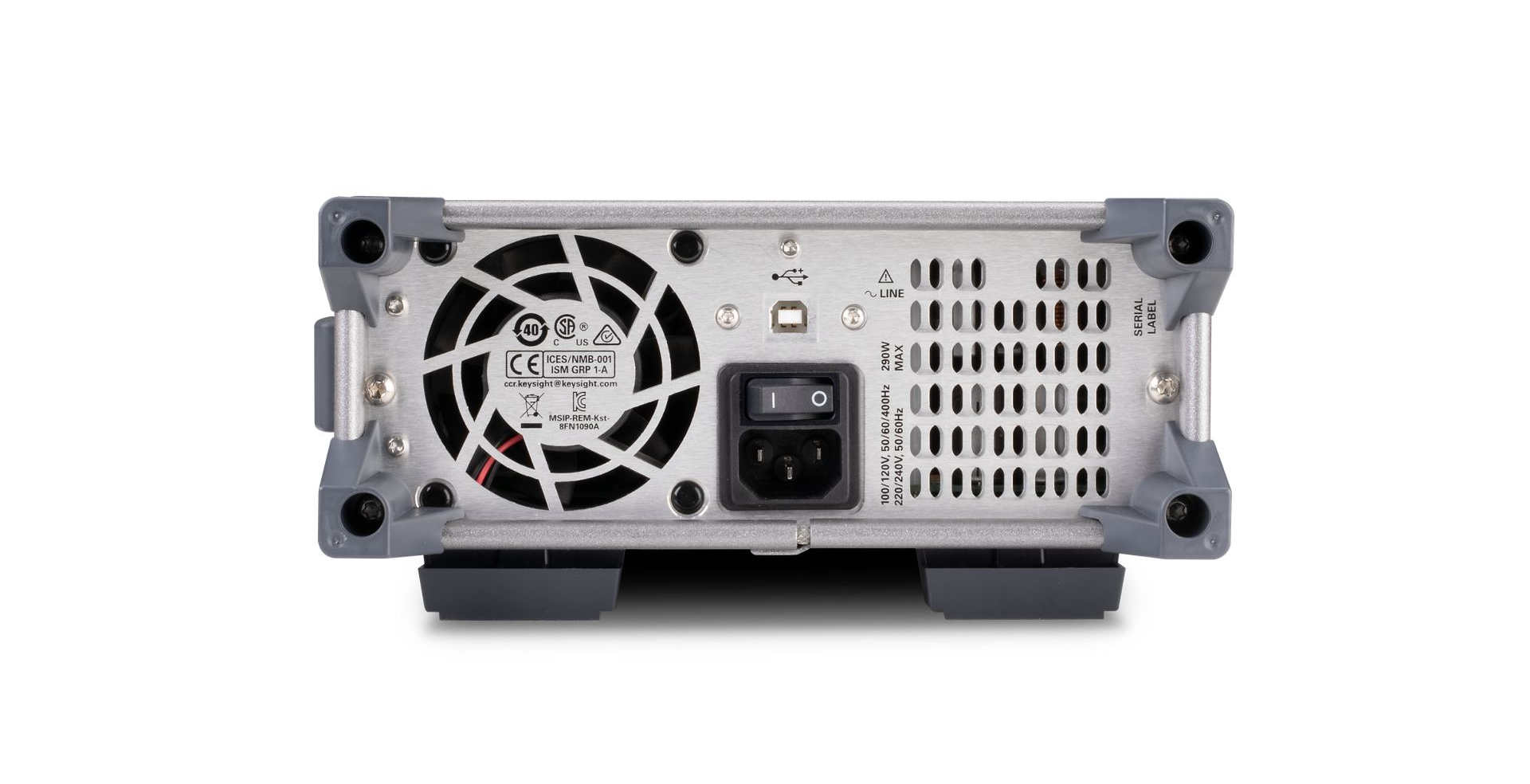

紧凑尺寸与合理功耗：最大功率 50W，能耗控制合理；尺寸（不含前置连接器和后支脚）88.26mm×207.40mm×485mm，体积小巧，节省安装空间，适配多种测试环境。
产品型号为 KEYSIGHT N1077A，核心配置支持 50MBd-32GBd 连续数据速率，含光 / 电双输入接口（光：FC/PC；电：2.92mm 阴头），默认具备多波长适配（850nm、1310nm、1550nm 等）与基础时钟恢复功能。同时，产品可选配 选件 SMS、SXT，选件 SMS 在 1310nm/1550nm 波长下最小 OMA 200μW，选件 SXT 对应波长下最小 OMA 80μW，用户可根据光信号测试精度需求选择适配选件。
4. 应用场景
通信设备测试领域：适用于 5G 及下一代通信设备的信号测试，如光传输设备、基站核心部件等，可对设备光 / 电信号进行时钟恢复与参数检测，验证设备信号传输稳定性，助力设备性能优化与质量把控。
电子元器件研发领域：针对高速电子元器件（如芯片、连接器等），测试其在不同数据速率下的信号输出特性，通过精准时钟恢复功能，分析元器件信号时序精度，为元器件研发改进提供数据支撑，提升元器件可靠性。
光模块生产测试领域：在光模块批量生产中，对光模块的光信号输出进行测试，结合时钟恢复功能检测信号时序稳定性，快速筛选合格产品，提高生产效率，降低因光模块性能问题导致的后续设备故障风险。
科研实验领域：高校、科研机构开展高速信号传输、时钟同步等相关科研实验时，可作为核心测试仪器，提供宽速率范围、低抖动的测试环境，助力科研人员获取精准实验数据，推动通信、电子领域科研项目突破。
