Rohde & Schwarz HMO1002 数字示波器_70MHz 带宽_1GS/s 采样率_混合信号测试

Rohde & Schwarz HMO1002 混合信号示波器：70MHz 带宽 + 16 数字通道，1GS/s 采样率，集成协议解码，高性价比适配多场景测试。

主要特性：

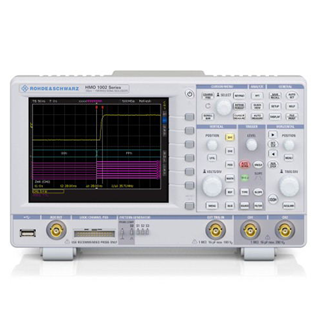

Rohde & Schwarz HMO1002 是罗德与施瓦茨推出的紧凑型混合信号示波器，搭载 2 个 70MHz 模拟通道与 16 个数字通道，采样率高达 1GS/s，可同时满足模拟信号与数字信号测试需求。设备集成逻辑分析仪功能，支持 I2C、SPI、UART 等串行协议解码，搭配 8 英寸触摸屏与直观操作界面，操作便捷。以高性价比提供专业级测试解决方案，广泛适用于嵌入式系统调试、电子教育实验及电子设备维修场景，为用户带来高效精准的测试体验。

获取报价

你的位置：首页

产品中心

Rohde & Schwarz HMO1002 混合信号示波器：70MHz 带宽 + 16 数字通道，1GS/s 采样率，集成协议解码，高性价比适配多场景测试。

概述

（一）品牌介绍

Rohde & Schwarz（罗德与施瓦茨）是全球领先的测试与测量、通信及 cybersecurity 解决方案提供商，拥有近 90 年技术沉淀。品牌始终以创新为核心，致力于为电子、通信、航空航天等领域提供高精度、高可靠性的设备，其示波器产品凭借卓越性能与稳定品质，在全球专业测试市场享有广泛认可，成为行业内专业级测试设备的标杆品牌之一。

（二）产品特点

多通道混合测试：配备 2 个模拟通道（带宽 70MHz）与 16 个数字通道，可同步采集模拟信号与数字信号，满足复杂电路的混合信号测试需求；
高采样率与解析度：采样率高达 1GS/s，能精准捕捉高速信号细节，避免信号失真，确保测试数据的准确性；
集成多功能测试能力：内置逻辑分析仪功能，同时支持 I2C、SPI、UART 等常用串行协议解码，无需额外搭配设备，简化测试流程；
便捷操作体验：搭载 8 英寸触摸屏，配合直观的操作界面设计，支持触控操作与快捷功能按键，降低操作门槛，提升测试效率；
紧凑型设计与高性价比：设备体积小巧，节省实验室或工作台空间，同时以专业级性能搭配亲民价格，为中小企业、院校及维修机构提供高性价比选择。

（三）产品规格

规格类别	具体参数
模拟通道	数量：2 个；带宽：70MHz；输入阻抗：1MΩ//15pF；垂直灵敏度：1mV/div - 10V/div
数字通道	数量：16 个；逻辑阈值：可配置（0.8V-3.3V）；采样率：与模拟通道同步 1GS/s
采样性能	最大采样率：1GS/s（单通道）；存储深度：每通道最大 10Mpts
协议解码	支持协议：I2C、SPI、UART；解码速率：最高支持 10Mbps（UART）、10MHz（I2C/SPI）
显示与操作	显示屏：8 英寸彩色触摸屏（分辨率 800×480）；操作方式：触控 + 物理按键；界面语言：支持中文、英文等多语言
电源与尺寸	电源：AC 100-240V，50/60Hz；尺寸（W×H×D）：265mm×155mm×320mm；重量：约 3.5kg

（四）应用场景

嵌入式系统调试：适用于嵌入式芯片、单片机电路的信号测试，可同步分析模拟供电信号与数字控制信号，快速定位电路故障；
电子教育实验：满足高校电子信息、自动化等专业的实验教学需求，帮助学生直观理解信号特性与电路工作原理；
电子设备维修：用于消费电子（如手机、家电）、工业控制设备的维修检测，通过协议解码与信号分析，高效排查硬件故障；
小型电子研发：为中小研发团队的电路原型验证提供支持，在产品研发初期快速完成信号测试与性能验证，缩短研发周期。
