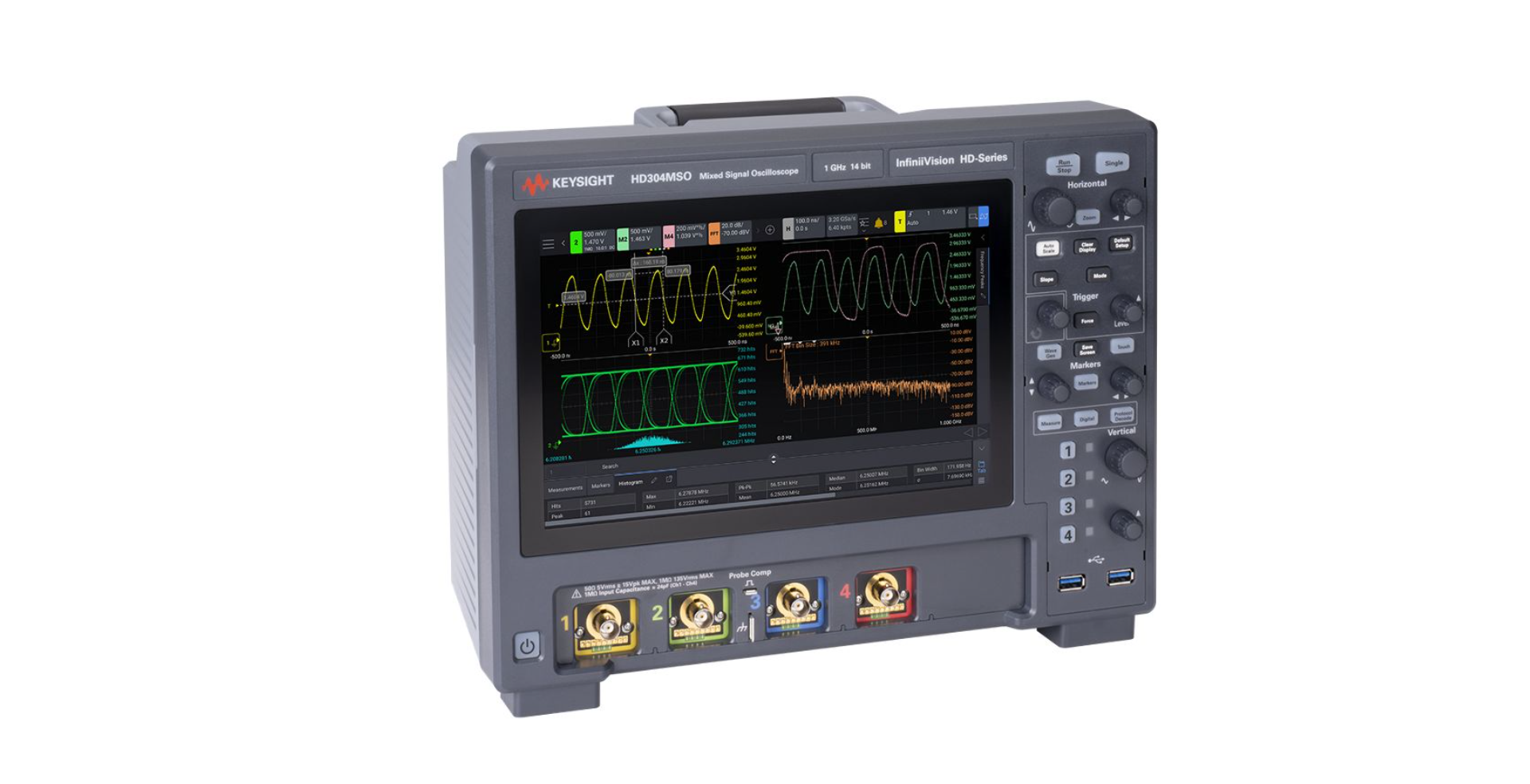

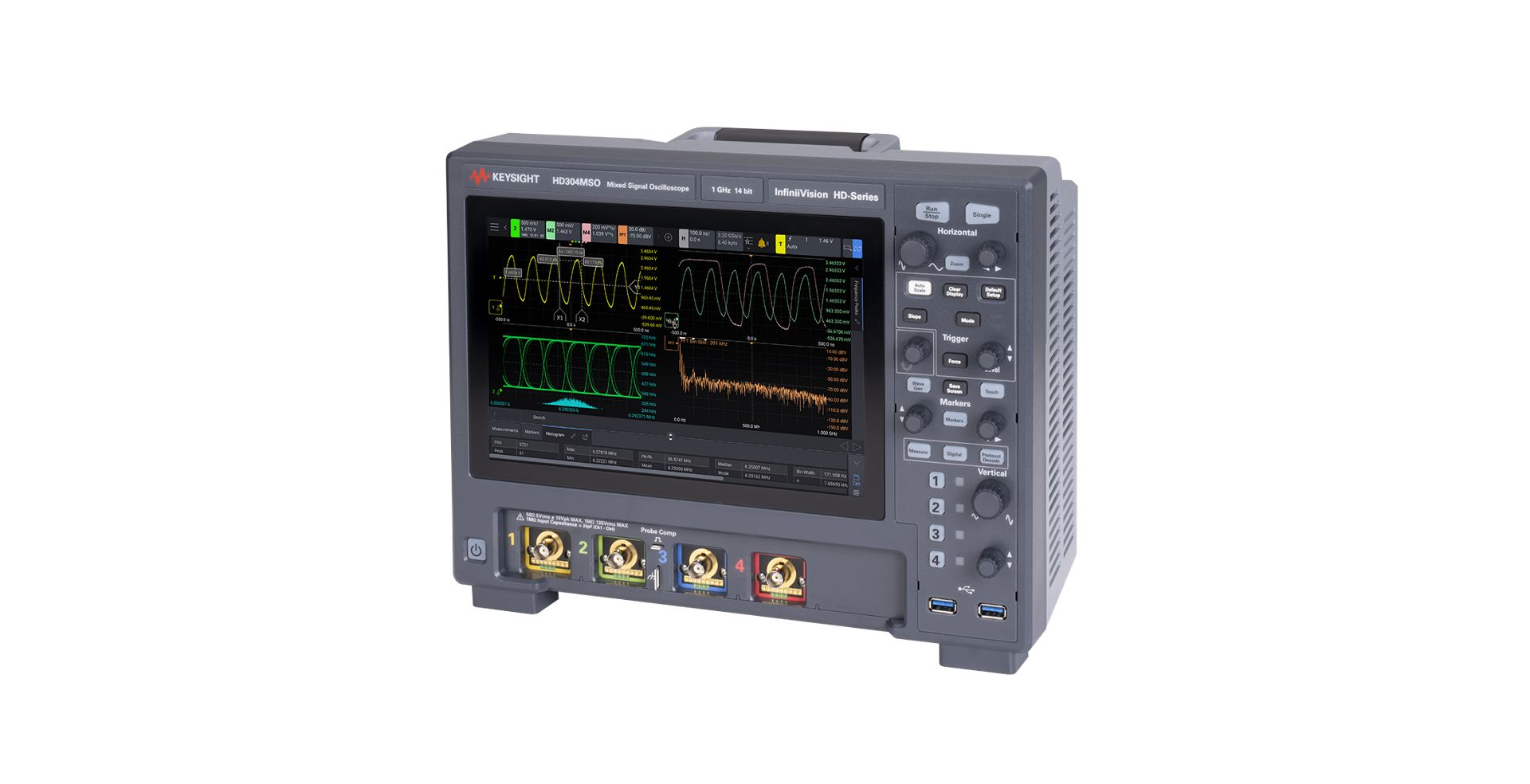

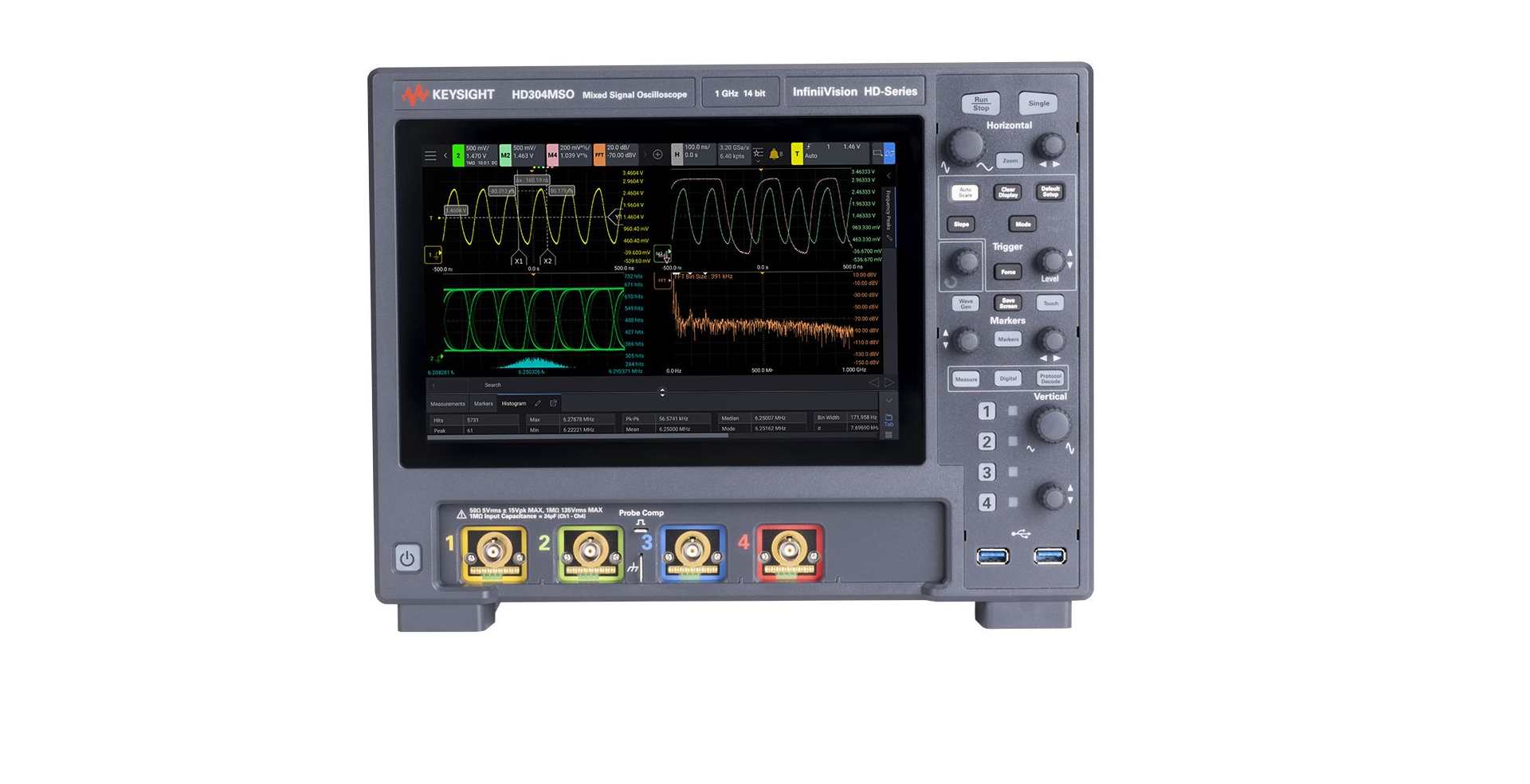

Keysight HD304MSO 1GHz 高分辨率混合信号示波器
Keysight HD304MSO 1GHz 高分辨率混合信号示波器
高精准信号采集：配备 12 位高精度 ADC，垂直分辨率更高，可捕捉微小信号变化，相比传统 8 位 ADC 示波器，能呈现 4096 个量化等级，信号细节还原更精准，满足低噪声、小信号测量需求。
多通道同步分析：支持 4 个模拟通道与 16 个数字逻辑通道同步工作，可同时采集并分析模拟波形与数字信号，轻松应对混合信号系统测试，尤其适用于嵌入式系统中模拟电路与数字电路协同调试场景。
高速采样性能：具备高达 5GS/s 的实时采样率，在 1GHz 带宽下可确保信号无失真捕获，避免因采样率不足导致的信号混叠，精准还原高速数字电路中的瞬态信号。
丰富协议解码：内置 I²C、SPI、UART 等常用串行协议解码功能，无需额外硬件，即可快速解析总线数据，直观呈现数据帧、地址、命令等信息，助力工程师快速定位通信故障。
便捷操作体验：搭载 15.6 英寸大尺寸触摸屏，配合直观的操作界面设计，支持手势缩放、拖拽等操作，简化波形调整与参数设置流程，同时提供丰富的快捷键，提升操作效率。
嵌入式系统开发：在嵌入式芯片、MCU/MPU 开发过程中，可同步采集模拟供电信号与数字控制信号，通过协议解码功能解析 I²C/SPI 等总线通信数据，快速定位硬件电路故障与软件逻辑问题，提升开发效率。
电源完整性分析：针对开关电源、线性电源等产品，可精准测量电源输出纹波、噪声，通过高分辨率 ADC 捕捉微小电压波动，分析电源动态响应特性，助力优化电源设计，确保供电稳定性。
高速数字电路调试：适用于 DDR 内存、PCIe 接口、以太网等高速数字电路测试，5GS/s 采样率与 1GHz 带宽可清晰呈现信号边沿、过冲、振铃等特征，帮助工程师验证信号完整性，解决时序偏移、信号干扰等问题。
工业电子测试：在工业控制设备、传感器模块测试中，可同时监测模拟传感器信号（如温度、压力信号）与数字控制信号，分析信号传输延迟与干扰情况，确保工业设备稳定可靠运行。
消费电子研发：用于智能手机、智能家居设备等消费电子产品的硬件测试，检测射频模块供电信号、基带芯片数字接口信号，排查信号干扰导致的功能异常，保障产品性能。
