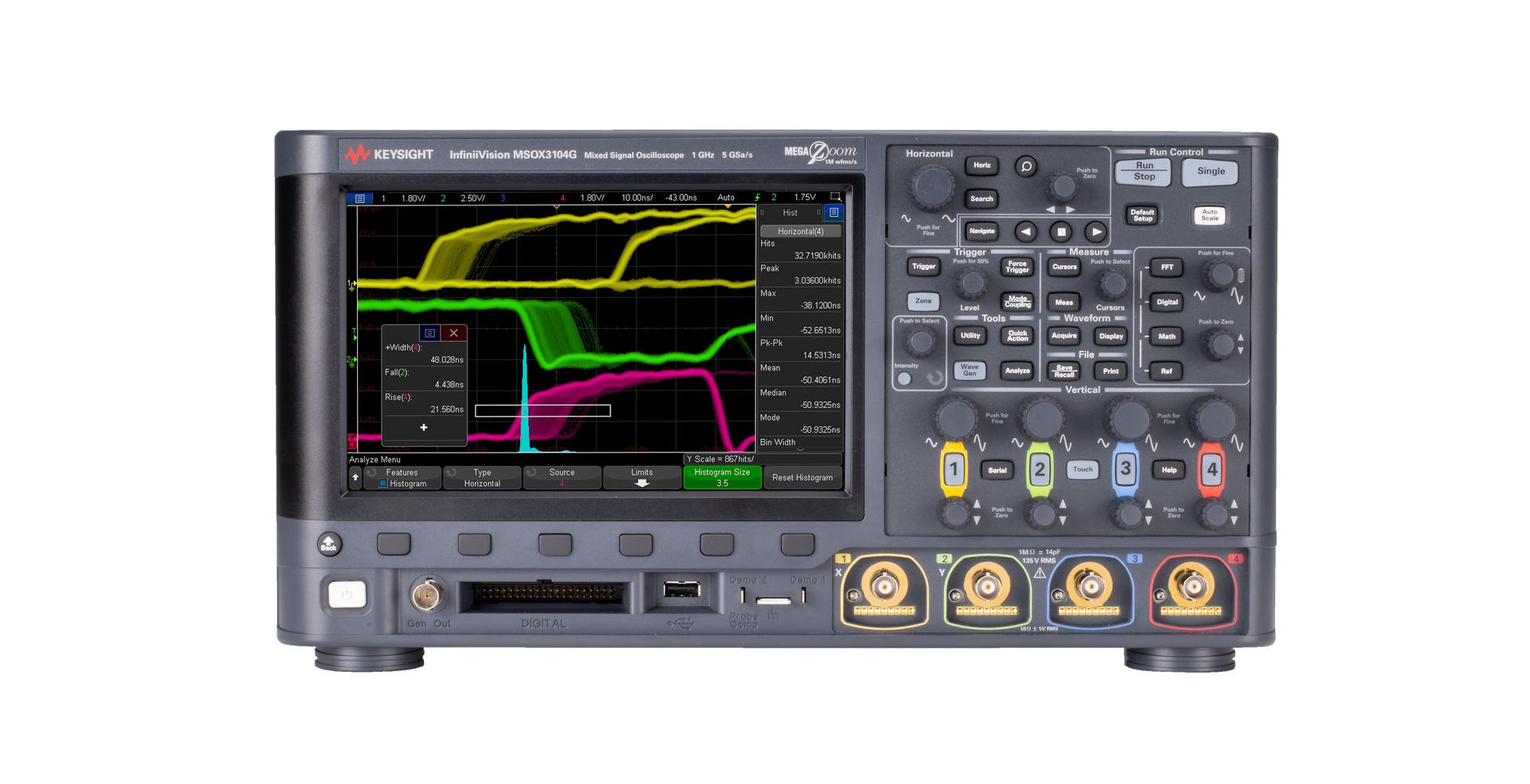

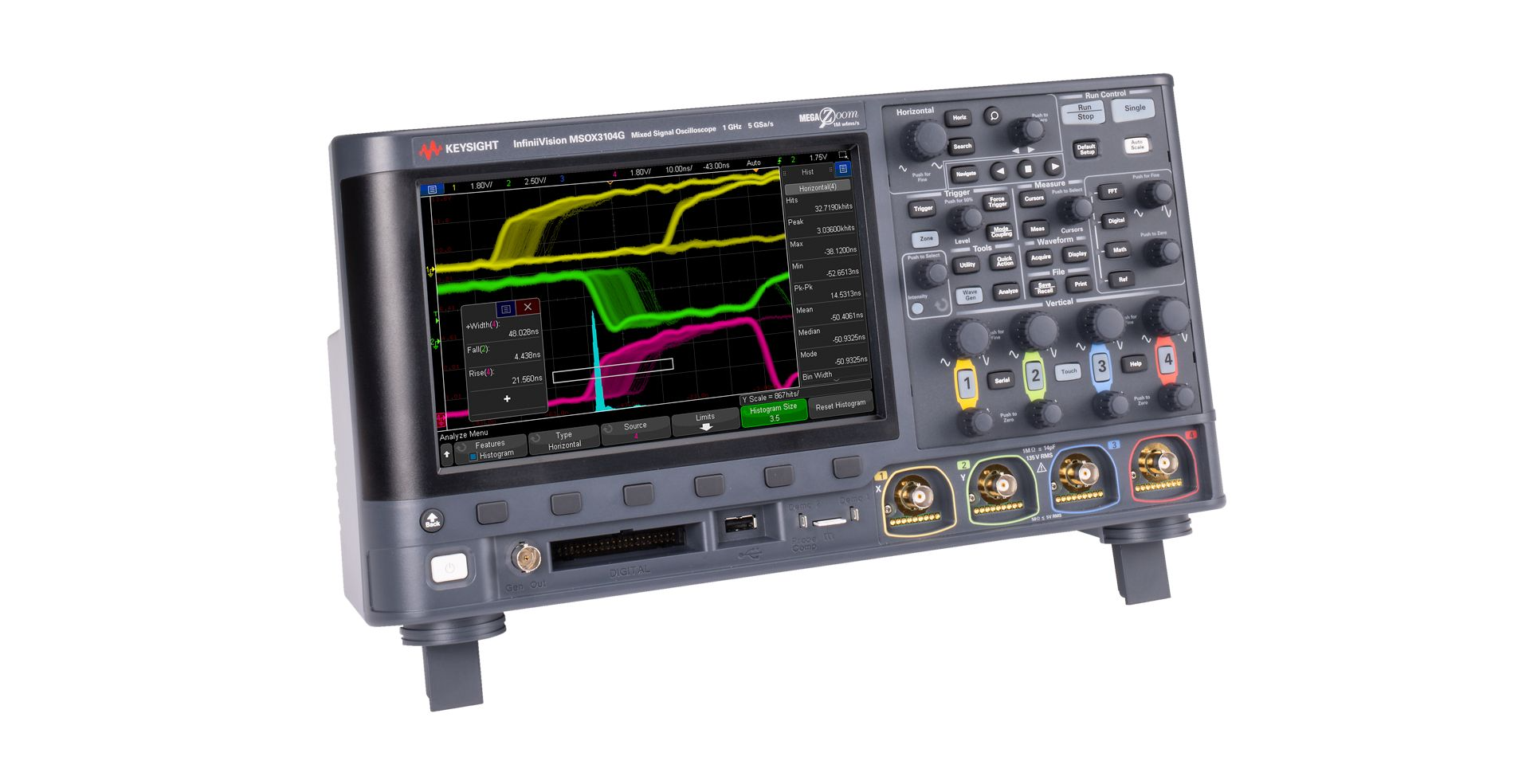

MSOX3022G | 200MHz 2+16 通道混合信号示波器 逻辑分析
MSOX3022G | 200MHz 2+16 通道混合信号示波器 逻辑分析
（一）产品介绍
Keysight MSOX3022G 隶属于是德科技 3000G X 系列（XR2 级），是面向通用研发、教学实训、产线检测的高性价比混合信号示波器。融合模拟示波器与逻辑分析仪功能，可同步采集模拟波形与数字总线信号，内置 20MHz 信号源、协议解码、区域触发等实用功能，8.5 英寸触控屏操作直观，兼顾性能、易用性与扩展性，是嵌入式、通用电子与教育领域的主流仪器。
（二）核心产品优势
数模同步测量：2 路模拟 + 16 路数字通道，同步观测模拟波形与数字时序，快速定位数模交互故障。
高采样高捕获率：200MHz 带宽，最高 5GSa/s 实时采样率，100 万波形 / 秒更新率，精准捕捉窄脉冲与偶发异常。
多功能集成：内置 20MHz 函数 / 任意波形发生器，无需外接设备，简化测试搭建、降低成本。
丰富解码与触发：支持 I²C、SPI、UART、CAN、LIN 等协议解码，Zone 区域触摸触发，快速隔离信号。
紧凑触控操作：8.5 英寸电容触控屏，界面简洁、手势缩放便捷，适合桌面与教学场景。
接口完善易扩展：标配 USB、LAN、VGA，支持数据存储、远程控制；可升级带宽与协议软件。
（三）详细参数
型号：Keysight MSOX3022G
模拟带宽：200 MHz
模拟通道：2 路
数字通道：16 路
实时采样率：最高 5 GSa/s
存储深度：标配 4 Mpts / 通道
显示屏：8.5 英寸 电容触控液晶屏
集成功能：内置 20 MHz 函数 / 任意波形发生器
支持协议：I²C、SPI、UART、CAN、LIN 等

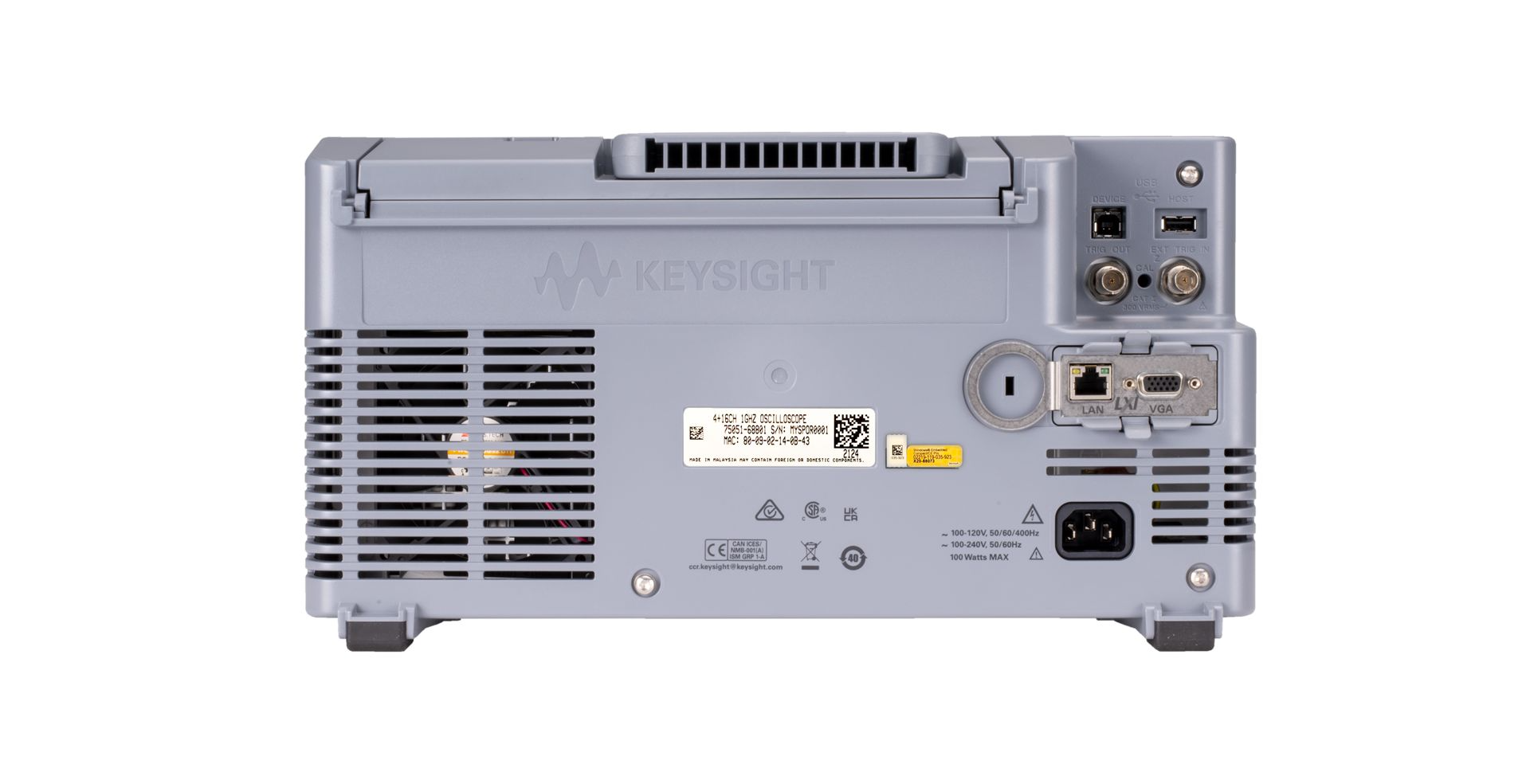

接口：USB、LAN、VGA
供电：AC 100~240V，50/60Hz
工作温度：0℃ ~ 40℃
（四）应用场景
嵌入式系统开发：单片机、ARM、FPGA 软硬件联调，总线通信与时序验证。
电源电路测试：开关电源、LDO 纹波、噪声、上电时序与负载响应测试。
模拟电路调试：放大器、滤波器、驱动电路波形、增益与失真分析。
工业电子检测：工控板、传感器、驱动模块信号采集与现场故障排查。
教学与实训：高校电子、通信、自动化专业实验教学与实操训练。
产线质检：电子产品单板、模块批量功能检测与一致性验证。
