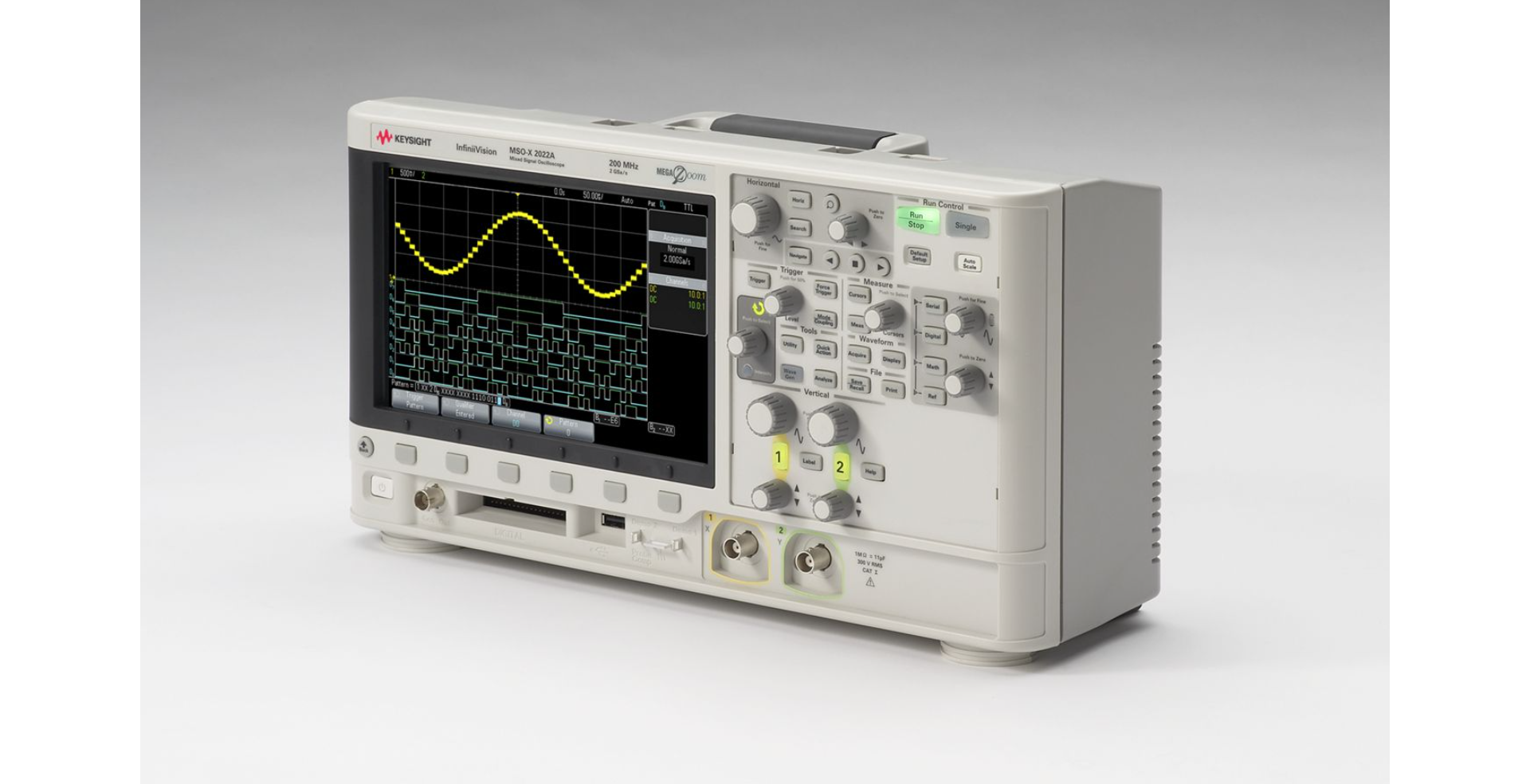

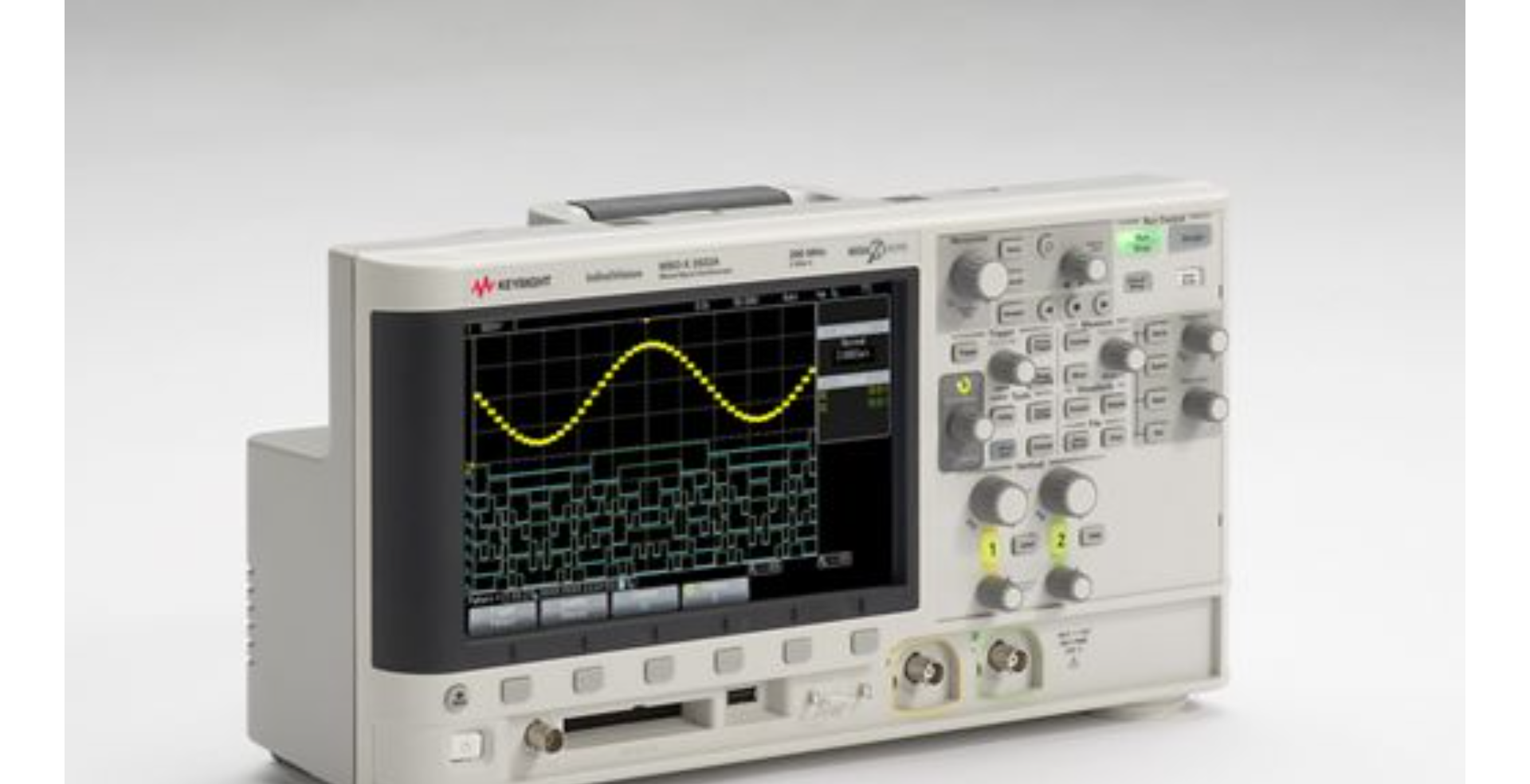

Keysight MSOX2022A 混合信号示波器

（一）品牌介绍

Keysight（是德科技）是全球领先的电子测量技术与解决方案提供商，深耕电子设计、制造、测试领域，产品覆盖示波器、信号发生器、频谱分析仪等全系列仪器。凭借持续技术创新与严苛品质管控，为全球工程师、科研人员及教育工作者提供专业工具，从基础混合信号测试到嵌入式设计调试，全方位助力电子领域技术研发与人才培养。

（二）产品特点

基础混合信号硬件：配备 2 个模拟通道（70MHz 带宽 / 2GSa/s 采样率）与 8 个数字通道（含 MSO 功能），可同步采集、分析模拟与数字信号，适配基础混合信号系统的测试场景；70MHz 带宽与 2GSa/s 采样率组合，能精准捕获中低速信号，保障测试数据准确性，满足嵌入式设计、基础电子调试的信号采集需求。

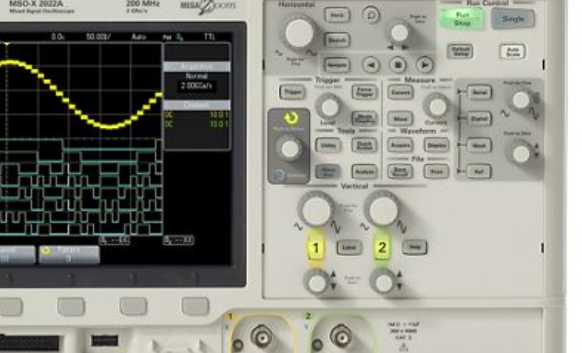

便捷操作体验：采用 8.5 英寸电容触摸屏，显示清晰、触控灵敏，界面布局简洁合理，可快速调用通道设置、协议解码、触发模式等功能；无需复杂操作培训，新手与学生均可快速上手，提升测试效率，降低使用门槛。

实用功能集成：支持 I²C、SPI、UART 等常见串行总线的触发与解码，可精准捕获协议异常信号并解析数据，快速定位通信故障，减少调试时间；可选配 WaveGen 20MHz 内置函数发生器，可生成正弦波、方波、三角波等基础测试波形，无需额外搭配外部仪器，降低测试成本与设备占用空间；具备多参数自动测量功能，涵盖电压、频率、周期等关键指标，减少手动计算误差，提升数据准确性。

经济实用定位：以经济型价格提供基础混合信号分析能力，在保障核心性能的同时控制采购成本，适配预算有限的用户（如院校实验室、小型电子企业研发部门）；机身设计紧凑，占用桌面空间小，适配实验室、工作台等多种场景放置，便于设备布局与移动。

（三）产品规格

规格类别
具体参数
带宽
70MHz（模拟通道）
实时采样率
2GSa/s（模拟通道）
模拟输入通道
2 通道
数字输入通道
8 通道（含 MSO 功能）
显示屏
8.5 英寸电容触摸屏
触发功能
支持边沿触发、脉冲触发、串行总线触发等多种触发模式
协议解码
支持 I²C、SPI、UART 等串行总线触发与解码
内置函数发生器
可选配 WaveGen 20MHz 函数发生器，可生成正弦波、方波、三角波等基础波形
测量功能
自动测量（电压峰峰值 / 平均值 / 最大值 / 最小值、频率、周期、占空比等）
存储类型
数字存储，支持波形数据存储与导出
机身设计
紧凑机身，适配多场景放置
适用场景
嵌入式设计、教育实验、基础电子调试等混合信号测试场景

（四）应用场景

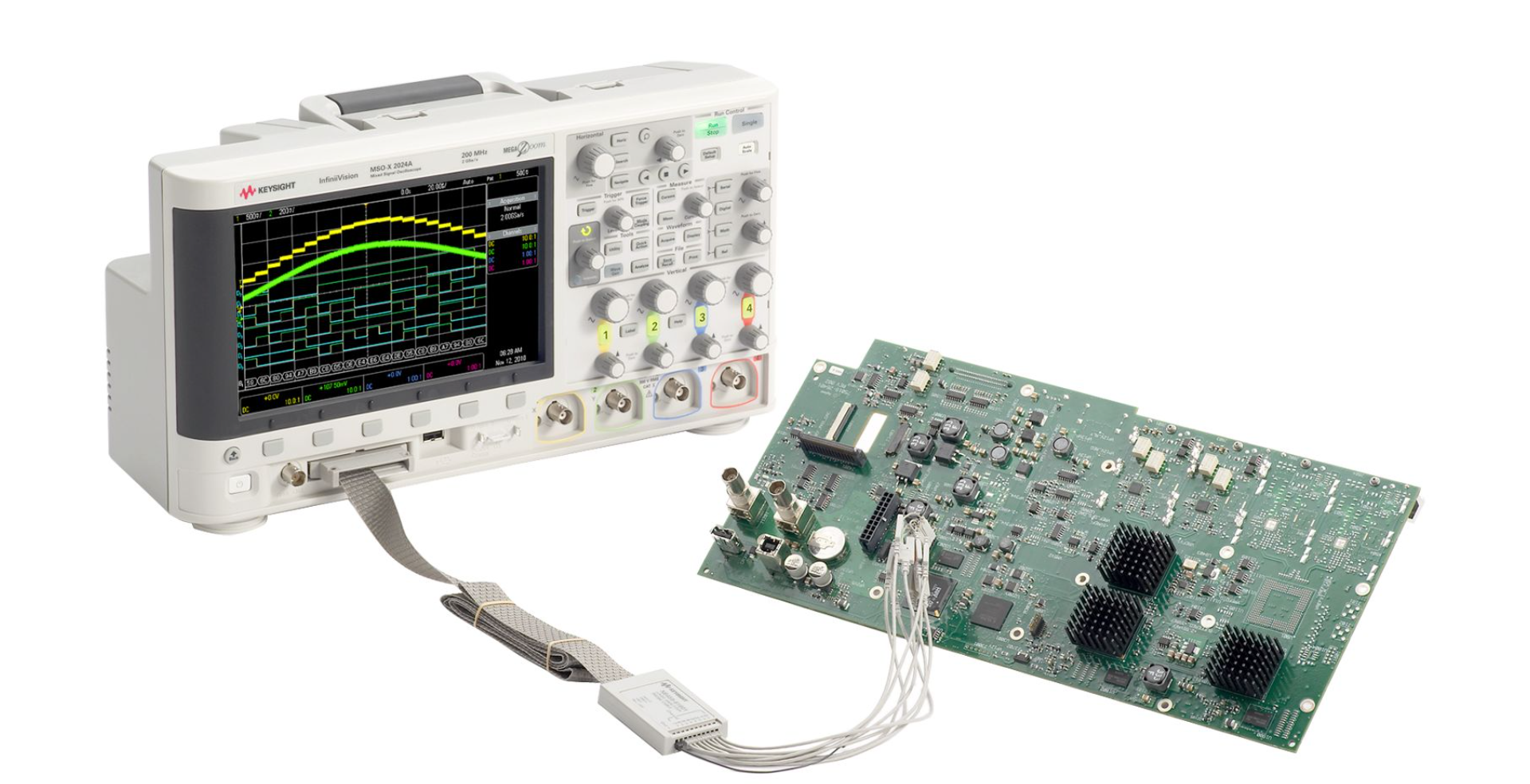

嵌入式设计调试：适用于小型嵌入式系统（如智能传感器模块、简易物联网终端）的设计与调试，2 模拟通道可测试传感器模拟信号、电源供电信号，8 数字通道监测 MCU 与外设的数字通信信号，结合串行总线解码快速定位通信异常，保障嵌入式系统稳定运行，提升研发效率。

教育实验教学：适配工程院校 “基础电子测量”“混合信号实验” 等课程，帮助学生掌握模拟与数字信号同步采集、串行协议分析方法，通过实操理解混合信号系统工作原理，提升基础电子测试与故障排查的专业技能，为后续深入学习奠定基础。

基础电子调试：适用于消费电子（如小型家电、简易电子装置）的基础调试，可测试电路中的电压信号、数字逻辑信号，通过自动测量快速判断信号是否符合设计要求，定位电路连接错误、元件参数异常等问题，保障电子装置正常工作。

电子爱好者实践：满足电子爱好者进行电子制作、DIY 项目的测试需求，如调试自制传感器电路、简易控制模块等，以经济的价格与便捷的操作，提供可靠的信号分析支持，助力爱好者完成电子创作与实验。
