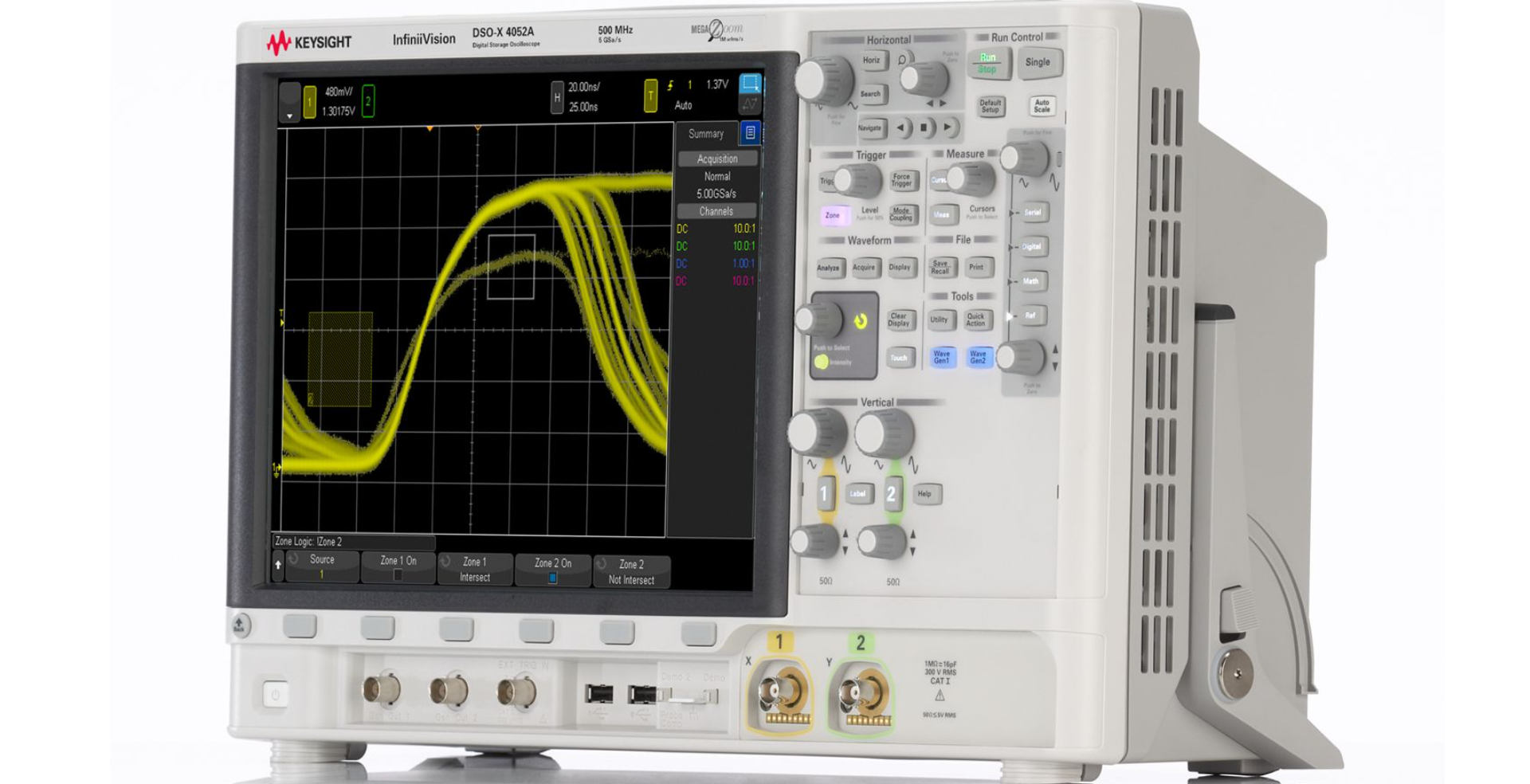

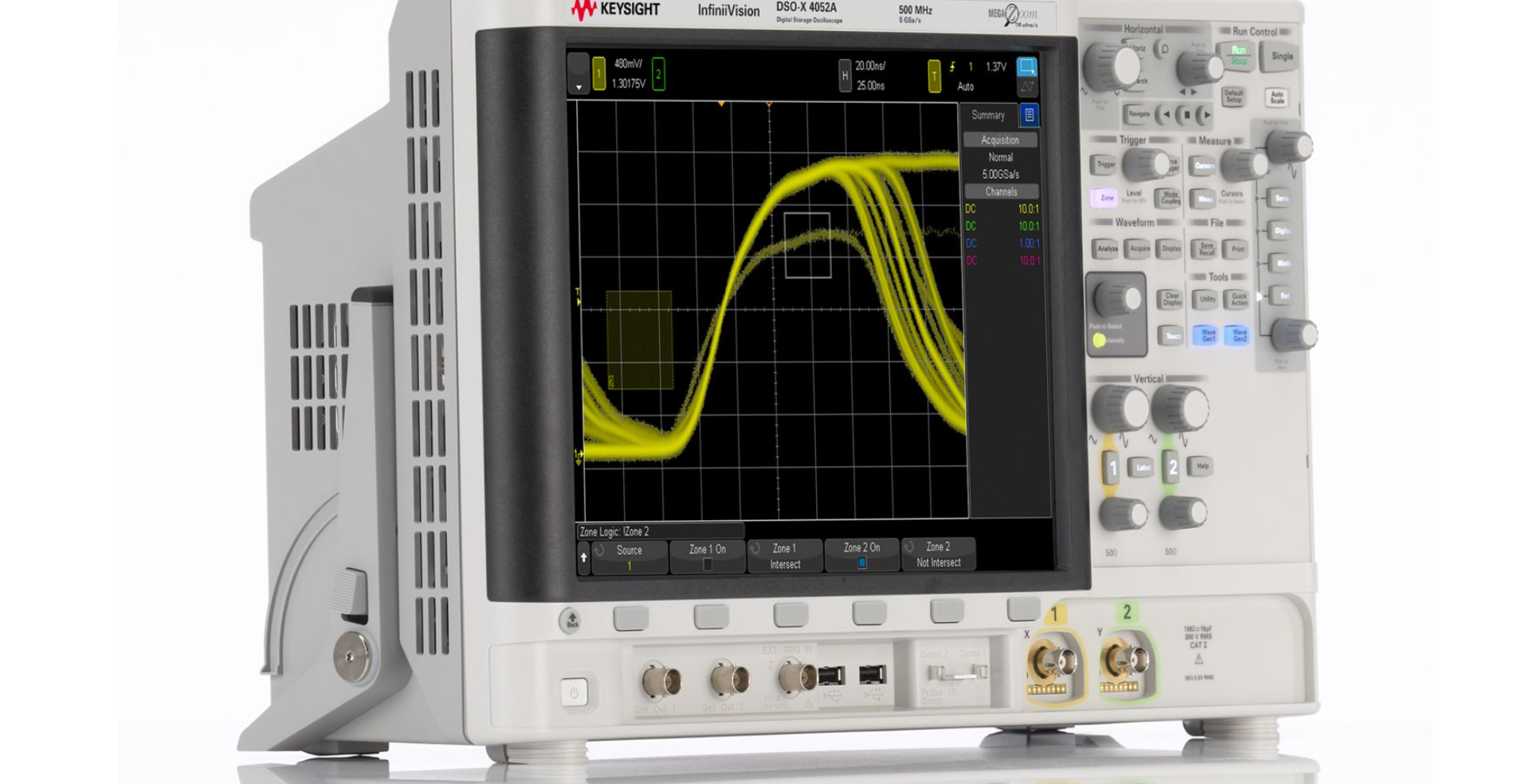

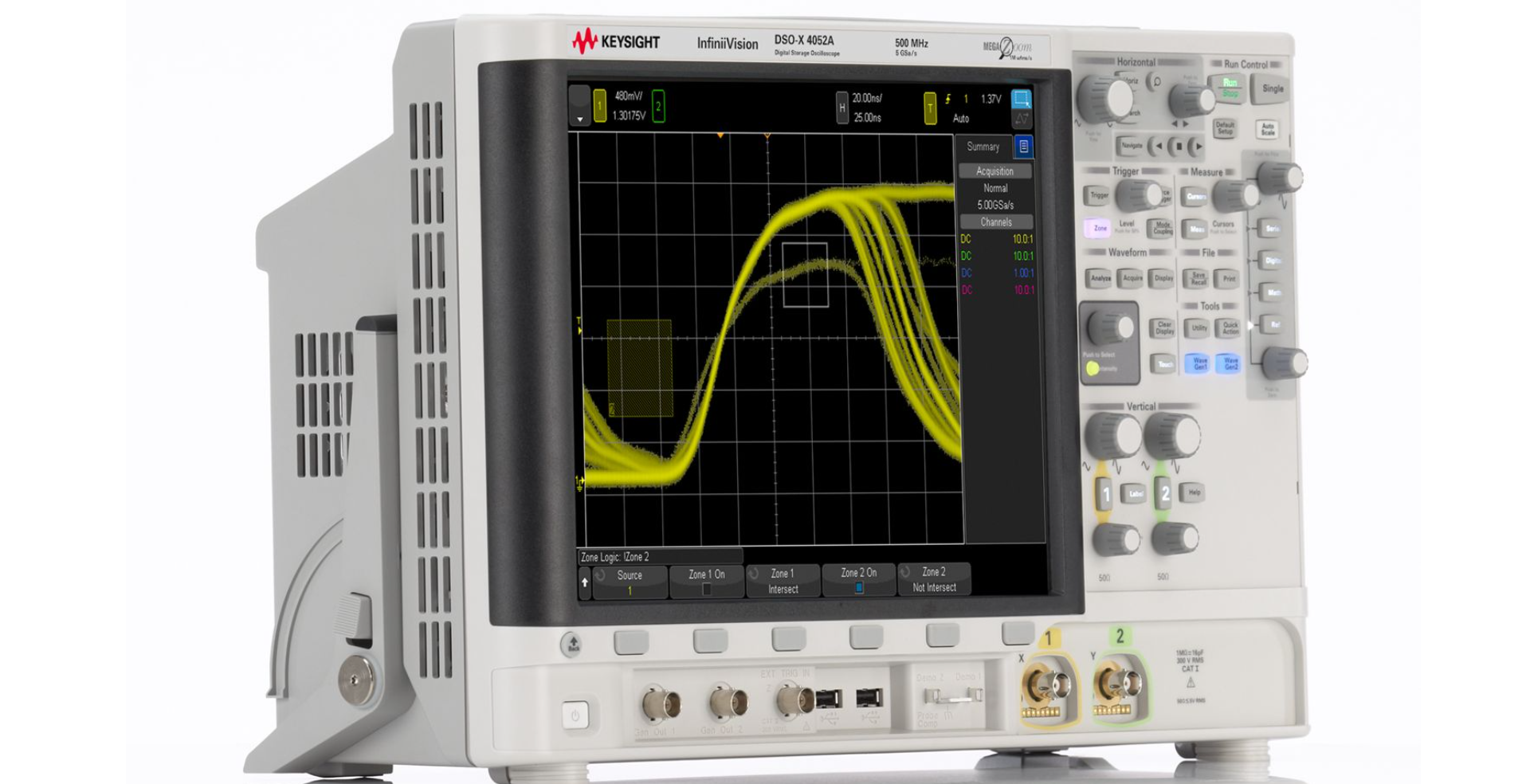

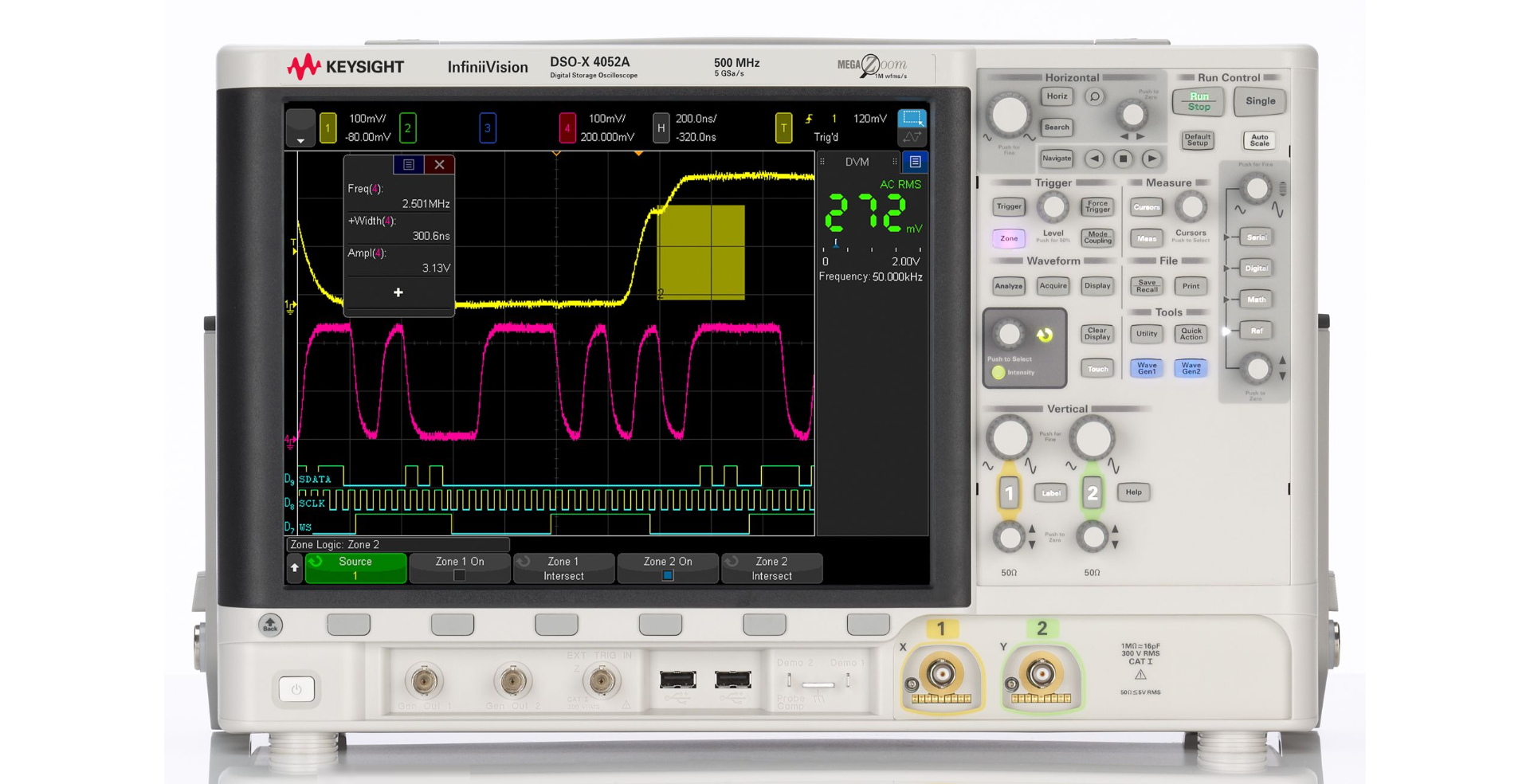

Keysight DSOX4052A 数字存储示波器 - 500MHz 带宽・4 通道・5GS/s 采样率・InfiniiVision 技术

中高速信号捕获性能：500MHz 模拟带宽可精准覆盖中高速数字总线（如 USB 3.0、CAN FD、EtherCAT）、中高频射频信号等场景需求，5GS/s 实时采样率（单通道模式）确保高频信号波形无混叠，清晰还原纳秒级瞬态信号的边沿抖动、过冲 / 欠冲等细微特征，满足精密测试对信号精度的严苛要求。

多通道同步测量：支持 4 通道同步采集（模拟通道均支持 ±40V 输入范围，输入阻抗 1MΩ/50Ω 可选，耦合方式 DC/AC/GND 切换），可同时监测多路中高速信号（如多通道数据总线、电源与信号协同监测），无需额外设备即可完成多信号关联分析，适配复杂系统（如工业控制器、汽车电子模块）调试，提升测试效率与数据关联性。

高效存储与数据留存：标配 8Mpts 存储深度，可留存更长时间或更高分辨率的信号数据（如多周期总线信号、动态电源波动过程、长时间传感器监测数据），无需频繁调整存储参数即可完整记录复杂信号变化，便于后续回溯分析关键信号细节，减少数据丢失风险，尤其适配需要长期监测的测试场景。

InfiniiVision 技术优势：依托 InfiniiVision 技术，实现快速波形捕获（提升偶发异常信号捕捉概率）与实时眼图分析，无需后期处理即可实时评估高速信号完整性，直观呈现信号眼高、眼宽等关键参数，帮助工程师快速判断信号质量，缩短调试周期，尤其适配高速数字电路的信号完整性验证需求。

便捷操作与分析功能：搭载 12.1 英寸电容触摸屏（分辨率 1280×800），支持多点触控、波形缩放、参数快捷标注，操作响应迅速；集成 FFT 频谱分析功能，无需外接频谱仪即可完成信号频域特性（如噪声、谐波）检测；支持 I²C、SPI、UART、CAN、CAN FD 等多种串行协议解码，可自动解析协议帧数据，快速定位通信帧错误、数据丢失等问题，降低手动排查难度。

可靠场景适配：符合 ISO 9001 质量标准、CE 电磁兼容认证，工作温度范围 0-55℃，湿度 10%-90%（无冷凝），适应实验室、精密制造车间、工程现场等多环境使用；机身采用耐用工业设计，重量约 7kg，兼顾稳定性与便携性；支持多种探头兼容（如电压探头、电流探头、差分探头、有源探头），扩展测量范围与场景，适配不同精密测试需求。

高速数字电路测试：适用于 USB 3.0、CAN FD、EtherCAT 等中高速数字电路的研发与验证，500MHz 带宽与 5GS/s 采样率可精准捕获总线信号的边沿抖动、眼图劣化等问题，InfiniiVision 技术实现实时眼图分析，快速评估信号完整性，8Mpts 存储留存完整总线数据，助力工业控制板、汽车电子模块等产品的信号质量优化。

电源完整性分析：针对高性能处理器电源、工业高端电源模块、汽车电源系统等复杂电源产品，4 通道同步采集输入 / 输出电压、负载电流、纹波信号，5GS/s 采样率精准捕获 mV 级纹波与噪声，结合 FFT 分析检测电源噪声谐波，计算功率效率、电压调整率等参数，评估电源动态响应与稳定性，排查电压波动、纹波超标等问题。

嵌入式系统开发：适配中高端嵌入式系统（如工业控制器、汽车电子 ECU、智能设备主控模块）的开发测试，4 通道同步采集处理器核心电压、外设通信信号、传感器数据，通过串行协议解码快速排查 I²C/SPI/CAN 总线通信异常，InfiniiVision 技术加速偶发信号（如程序跑飞导致的电平异常）捕获，缩短软硬件协同调试周期。

汽车电子精密测试：针对汽车车载总线（CAN FD、LIN）、ADAS 辅助模块（如毫米波雷达、摄像头控制单元），支持汽车专用协议分析，4 通道同步监测传感器输出信号、电源模块电压、总线通信数据，实时眼图分析评估总线信号质量，高级触发捕获汽车启动 / 制动时的瞬态信号异常，排查车载系统信号干扰、供电故障，适配汽车电子研发与精密测试场景。

工业自动化精密调试：用于工业自动化设备（如高速伺服驱动器、工业以太网交换机、精密传感器）的测试，500MHz 带宽覆盖工业中高频信号，4 通道同步监测控制信号、反馈信号、电源信号，InfiniiVision 技术快速捕获设备运行中的瞬态异常，FFT 分析检测信号干扰源，保障自动化设备高精度、稳定运行，适配工业自动化精密调试需求。
