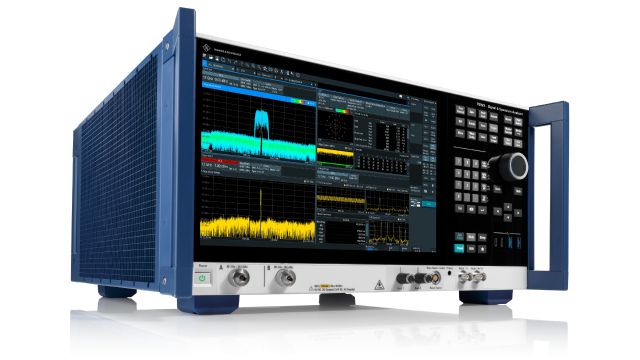

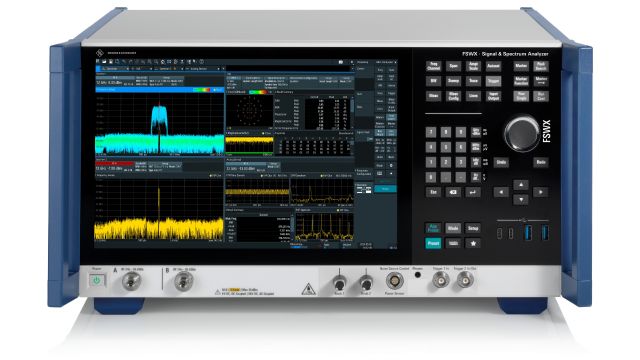

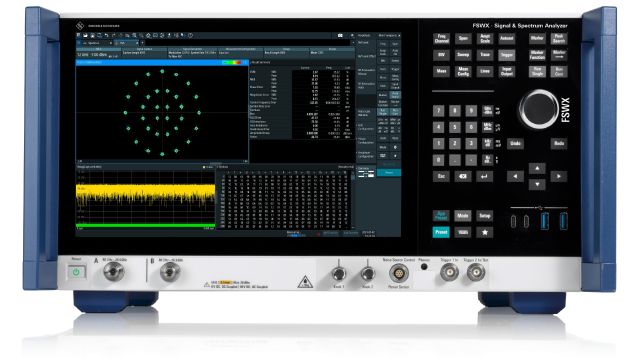

R&S FSWX 信号与频谱分析仪 | 10Hz-67GHz 1GHz 实时带宽复杂信号分析方案

主要特性：

R&S FSWX 是罗德与施瓦茨推出的高端信号与频谱分析仪，以 10Hz-67GHz 超宽频率覆盖与 1GHz 实时带宽为核心，兼顾宽频测试与瞬态信号捕捉能力。其低相位噪声、低 DANL 及高动态范围，可在复杂电磁环境中精准解析微弱信号与干扰源。支持 5G NR、雷达脉冲信号解调及 EMI 预兼容测试，能满足航空航天、国防、通信等领域对复杂信号的深度分析需求，为高端频谱测试提供稳定可靠的技术支撑。

获取报价

你的位置：首页

产品中心

R&S FSWX 信号与频谱分析仪 | 10Hz-67GHz 1GHz 实时带宽复杂信号分析方案

概述

（一）品牌介绍

罗德与施瓦茨（Rohde & Schwarz）是专注于测试与测量、通信、cybersecurity 解决方案的提供商，拥有超过 85 年的技术积累。
品牌长期为航空航天、国防、通信、电子等高端领域提供创新、可靠的技术产品，其信号与频谱分析设备以宽频覆盖、高测试精度及复杂信号处理能力，获得全球专业用户认可。

（二）产品特点

超宽频率与大实时带宽：频率范围覆盖 10Hz-67GHz，可适配从低频到毫米波频段的信号测试需求；1GHz 实时带宽搭配 < 1μs（1GHz 带宽）的捕捉时间，能快速捕捉纳秒级瞬态信号，避免复杂信号遗漏，满足动态信号分析需求。
高精度信号解析：相位噪声 <-115dBc/Hz（1GHz,10kHz 偏置），可精准区分邻近频率信号；DANL<-170dBm/Hz，能有效检测微弱信号；动态范围达 165dB，可在强干扰环境中提取目标信号，保障复杂场景下的测试精度。
多场景信号解调：支持 5G NR、雷达脉冲等多种信号解调，可深度分析通信、雷达系统的信号特征，如 5G 信号的调制质量、雷达脉冲的参数稳定性，适配不同领域的专项测试需求。
EMI 测试适配：具备 EMI 预兼容测试能力，可提前检测设备的电磁干扰水平，辅助研发人员优化产品电磁兼容性，减少后期合规测试返工，提升研发效率。
灵活数据交互：配备 LAN、USB、光口等多种接口，可实现与计算机、存储设备的高速数据传输，支持远程控制与测试数据实时共享，适配实验室自动化测试系统搭建。

（三）产品规格

规格类别	详细参数
频率范围	10Hz - 67GHz
实时带宽	1GHz
相位噪声	<-115dBc/Hz（1GHz 载波频率，10kHz 频率偏置条件下）
显示平均噪声电平（DANL）	<-170dBm/Hz
动态范围	165dB
支持解调制式	5G NR、雷达脉冲
瞬态信号捕捉时间	<1μs（在 1GHz 实时带宽条件下）

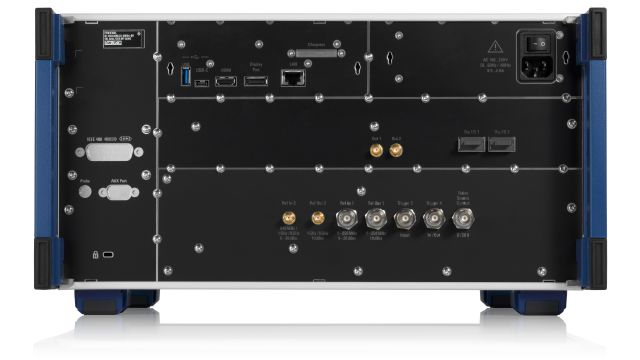

接口类型	LAN 接口、USB 接口、光口
物理规格	尺寸：482×177×620mm；重量：30kg
供电要求	AC 100-240V 交流供电

（四）应用场景

航空航天与国防领域：用于雷达系统、卫星通信设备的信号分析，检测雷达脉冲信号的参数稳定性、卫星通信信号的调制质量，排查复杂电磁环境中的干扰源，保障航空航天设备的通信与探测性能。
5G 通信研发与测试场景：对 5G NR 基站、终端设备的信号进行解调分析，评估信号调制精度、频谱效率，辅助研发人员优化 5G 设备性能，同时可测试 5G 系统的电磁兼容性，确保符合行业标准。
电子设备 EMI 预兼容测试场景：在电子设备（如医疗设备、工业控制设备）研发阶段，开展 EMI 预兼容测试，提前发现设备的电磁干扰问题，通过调整电路设计降低干扰，避免产品上市后因电磁兼容问题被召回。
毫米波技术研发场景：针对 60GHz 等毫米波频段的通信、传感技术研发，利用设备 10Hz-67GHz 的宽频覆盖，测试毫米波信号的传输特性、衰减情况，为毫米波技术的产品化提供数据支撑。
复杂电磁环境监测场景：在无线电管理、电磁环境评估等领域，监测特定区域的电磁信号分布，捕捉瞬态干扰信号，分析干扰源特征，为频谱规划与干扰治理提供依据。
