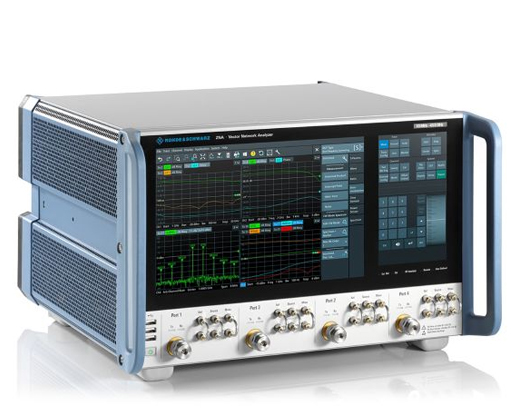

R&S ZNA67 矢量网络分析仪

R&S ZNA67 矢量网络分析仪 - 10 MHz–67 GHz 毫米波与射频器件测试平台

主要特性：

R&S ZNA67 是覆盖 10 MHz–67 GHz 的高性能矢量网络分析仪，提供 2 或 4 端口配置，典型动态范围 >140 dB，显示平均噪声电平约 -150 dBm，适配毫米波器件高精度 S 参数测量。集成 4 个相参信号源、8 个独立接收机与 4 路脉冲调制，支持脉冲射频、矢量混频与时域分析，兼容 1.85 mm 接口，可通过变频器扩展至 110 GHz/1.1 THz。支持 SCPI 远程控制与 METAS VNA Tools 不确定度验证，适配滤波器、天线、高速连接器与毫米波模块的研发、验证与量产测试。

获取报价

R&S ZNA67 矢量网络分析仪 - 10 MHz–67 GHz 毫米波与射频器件测试平台

概述

（一）品牌相关介绍

该仪器所属品牌长期深耕测试测量、通信技术领域，专注为各行业提供可靠的电子测试解决方案，其仪器产品以精准的性能指标、稳定的运行表现与良好的场景适配性获得行业认可，在通信、航空航天、半导体及教育科研等领域积累了深厚技术储备。R&S ZNA67 聚焦射频至毫米波的网络分析，适配 5G、卫星通信、雷达等高频应用，可满足射频器件从研发到量产的全周期测试需求。

（二）产品特点

超宽频率覆盖与高动态范围：频率覆盖 10 MHz–67 GHz，典型动态范围 >140 dB，显示平均噪声电平约 -150 dBm，适合高抑制度滤波器或低插损器件的高精度测试。
多源多接收机架构：集成最多 4 个内部相位相参信号源与 8 个独立接收机，支持多通道相位测量与短扫描时间，适配多端口器件（如滤波器、多工器、天线阵列）的并行测试。
脉冲与非线性测试能力：内置最多 4 个内部脉冲调制器和脉冲发生器，支持脉冲射频信号分析，适用于雷达模块或功放的脉冲特性测试；可测量放大器的 AM-AM、AM-PM 非线性特性。
多功能测量与信号完整性：支持时域分析（故障定位）、眼图与矢量混频器测量，提供无本振接入的混频器 / 变频器变频测量，确保信号完整性与高级混频器测试需求。
灵活扩展与系统集成：兼容 1.85 mm（阳性）连接器，可通过 R&S ZVA-Z/ZC 变频器扩展至 110 GHz/1.1 THz；可选直接通道接入与步进衰减器，扩展功率范围，适配外部测试设置与系统集成。
高效校准与远程控制：内置高级校准技术（如 TRL/LRL/LRM）降低系统误差，支持夹具去嵌入功能；兼容 SCPI 指令集，支持实时测量不确定度计算（METAS VNA Tools），提升测试精度与自动化效率。

（三）产品规格

项目	参数值
频率范围	10 MHz–67 GHz（可扩展至 110 GHz/1.1 THz）
端口配置	2 端口或 4 端口
连接器类型	1.85 mm（阳性）
典型动态范围	>140 dB
显示平均噪声电平	约 -150 dBm
信号源数量	最多 4 个内部相位相参信号源
接收机数量	最多 8 个独立接收机
脉冲调制	最多 4 个内部脉冲调制器和脉冲发生器
扩展功能	时域分析、眼图、矢量混频器测量、频谱分析模式
控制接口	LAN、USB、GPIB、触发输入 / 输出、参考源输入 / 输出
频率扩展	支持 R&S ZVA-Z/ZC 变频器系列

（四）应用场景

毫米波器件研发验证：适配 5G 毫米波、卫星通信与雷达等高频应用，对滤波器、多工器、天线阵列等器件进行高精度 S 参数、群时延与插损测量，支持高抑制度器件的特性分析。
射频组件量产测试：依托高动态范围与多端口并行测试能力，满足滤波器、放大器、高速连接器等射频组件的量产检测需求，支持自动化测试流程，提升产线效率。
雷达与航空航天测试：支持脉冲射频信号分析与非线性特性测量，适配雷达模块、功放与卫星通信器件的脉冲特性与抗干扰性能验证。
高速数字与信号完整性：通过时域分析与夹具去嵌入功能，用于 PCB、高速信号线或连接器的故障定位（如电缆断点检测）与信号完整性验证。
变频与混频器测试：支持矢量混频器测量与无本振接入的变频测量，适配混频器、变频器等器件的研发与性能验证。
材料高频特性分析：可测量材料的高频磁导率与介电常数（1 GHz–18 GHz），适配射频材料研发与特性评估。
