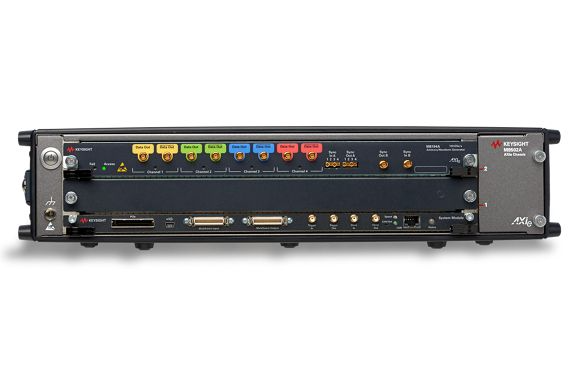

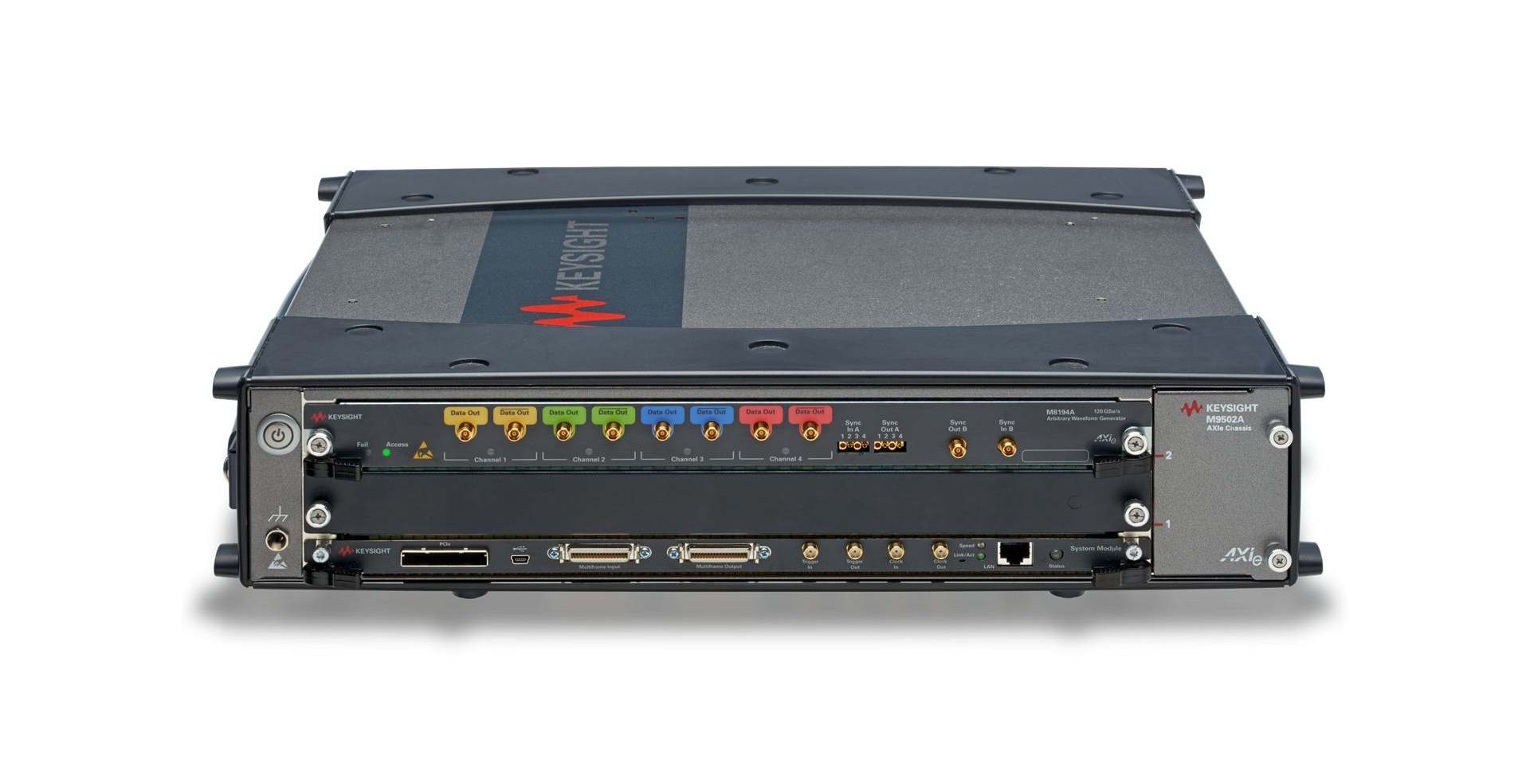

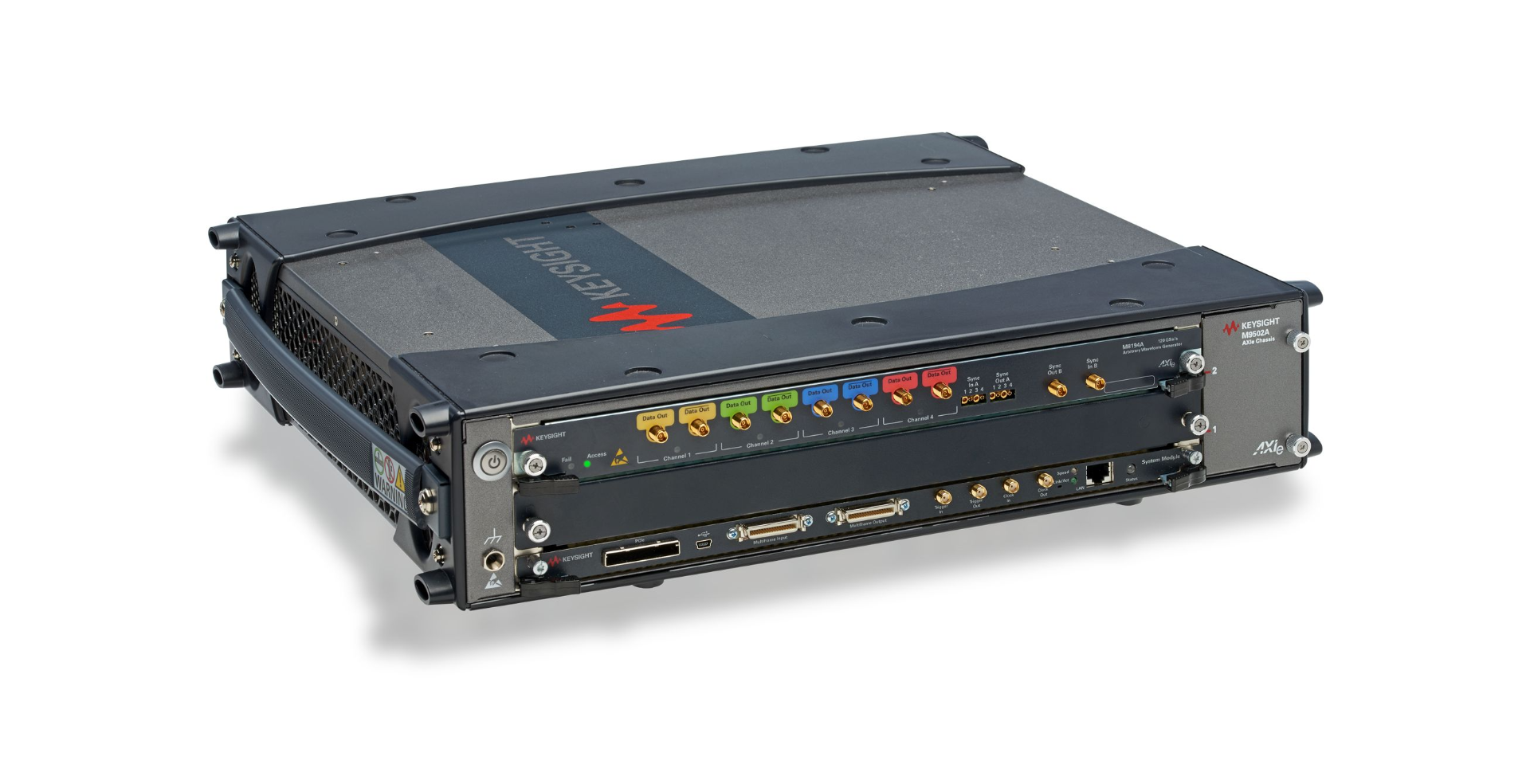

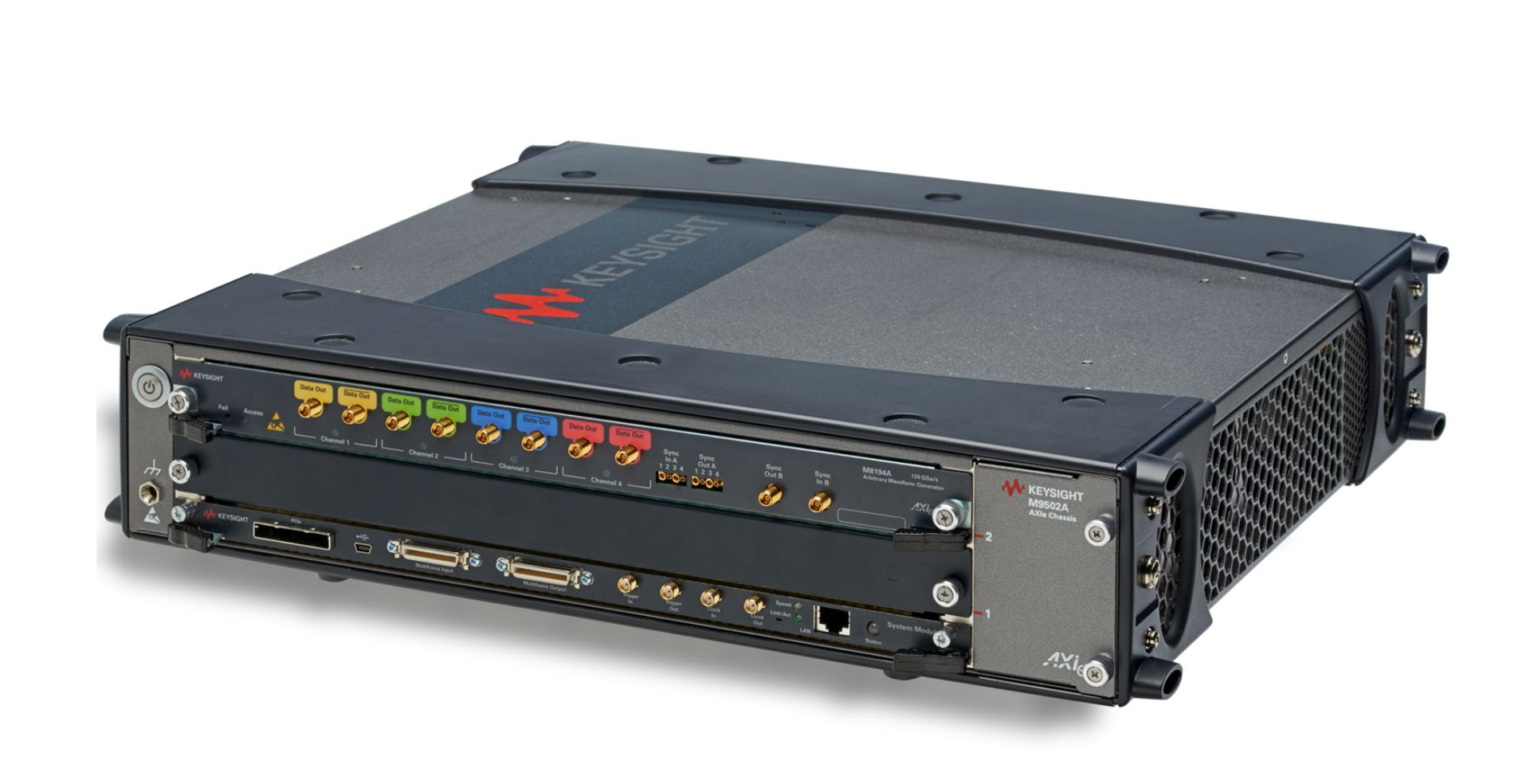

Keysight M8194A 任意波形发生器 120 GSa/s 45 GHz 100 GBaud PAM4/QAM 信号生成

主要特性：

Keysight M8194A 是单插槽 AXIe 高速任意波形发生器，4 通道同步 120 GSa/s、模拟带宽 45 GHz（频率分量可达 50 GHz），8 位垂直分辨率，单端 0.8 Vpp / 差分 1.6 Vpp，每通道 512 kSa 内存，支持 PRBS 2¹⁵⁻¹。集成数字预失真与 S 参数嵌入 / 去嵌入，支持 100 GBaud PAM4/64 QAM 与双偏振 I/Q 生成，4 模块同步 16 通道，通道间相位差 <50 fs，适配 800G 相干光、112G SerDes、雷达宽带线性调频与电子战信号仿真，兼容 SCPI 与自动化测试平台，满足研发到量产全周期验证。

获取报价

你的位置：首页

产品中心

Keysight M8194A 任意波形发生器 120 GSa/s 45 GHz 100 GBaud PAM4/QAM 信号生成

概述

（一）品牌相关介绍

该仪器所属品牌长期深耕电子测试测量领域，专注为高速数字、光通信、半导体与航空航天等行业提供可靠的测试解决方案，其产品以高带宽、高采样率与灵活扩展能力获得行业认可。M8194A 聚焦超高速信号生成，适配 100 GBaud 高阶调制、相干光通信与宽带雷达信号仿真，满足从研发到量产的全周期测试需求。

（二）产品特点

全通道超高速同步：4 通道同步 120 GSa/s，模拟带宽 45 GHz（频率分量可达 50 GHz），支持 100 GBaud PAM4/64 QAM，适配 800G 相干光与 112G SerDes 等超高速接口。
高密度与精密同步：单插槽 AXIe 支持 1–4 通道（软件可升级），4 模块同步 16 通道，通道间相位差 <50 fs，满足双偏振与多端口并行测试。
高保真与预失真：集成数字预失真与 S 参数嵌入 / 去嵌入，补偿频响与相位失真，提升高阶调制 EVM 性能（64 GBaud 64 QAM EVM <3%）。
灵活信号生成：支持 PAM4/PAM8、QPSK/64 QAM、双偏振 I/Q 与宽带线性调频，适配相干光、高速数字与雷达信号仿真。
高效序列与码型：每通道 512 kSa 内存，支持 PRBS 2¹⁵⁻¹ 与长序列循环，兼容自定义数据格式与协议信号。
系统集成与校准：内置频响校准与夹具去嵌入，兼容 SCPI 指令集，支持外部触发与参考源同步，适配自动化测试平台与多仪器联动。

（三）产品规格

项目	参数值
采样率	120 GSa/s（4 通道同步）
模拟带宽	45 GHz（典型），频率分量可达 50 GHz
垂直分辨率	8 位
通道配置	1/2/4 通道（软件可升级）
输出幅度	单端 0.8 Vpp，差分 1.6 Vpp
每通道内存	512 kSa
支持码型	PRBS 2¹⁵⁻¹
最大波特率	100 GBaud
支持调制	PAM4/PAM8、QPSK/64 QAM、双偏振 I/Q
多模块同步	最多 16 通道（4 模块），通道间相位差 <50 fs
校准与补偿	数字预失真，S 参数嵌入 / 去嵌入
控制接口	LAN、USB、GPIB、触发 I/O、参考源 I/O
架构	单插槽 AXIe

（四）应用场景

800G 相干光通信测试：生成双偏振 I/Q 基带信号（4 通道），支持 100 GBaud 64 QAM，适配光模块与光器件的研发与验证。
112G 高速数字接口测试：生成 PAM4/PAM8 与 PRBS 长码型，注入抖动 / ISI / 噪声，适配 SerDes、MIPI C‑PHY/D‑PHY 的 BER 与信号完整性验证。
雷达与电子战：生成宽带线性调频、相位编码与超短脉冲，适配雷达模块、卫星通信与电子战设备的信号仿真与性能测试。
半导体与高速组件：提供 45 GHz 宽带低失真信号，用于高速 DAC/ADC、放大器与毫米波组件的特性测试与极限验证。
科研与教育：生成严格数学定义的任意波形、超短脉冲与宽带线性调频，适配物理、化学与电子研究中的信号激励需求。
产线自动化测试：支持多通道同步与实时损伤生成，兼容 SCPI 与自动化测试平台，提升高速数字与光通信组件的量产测试效率。
