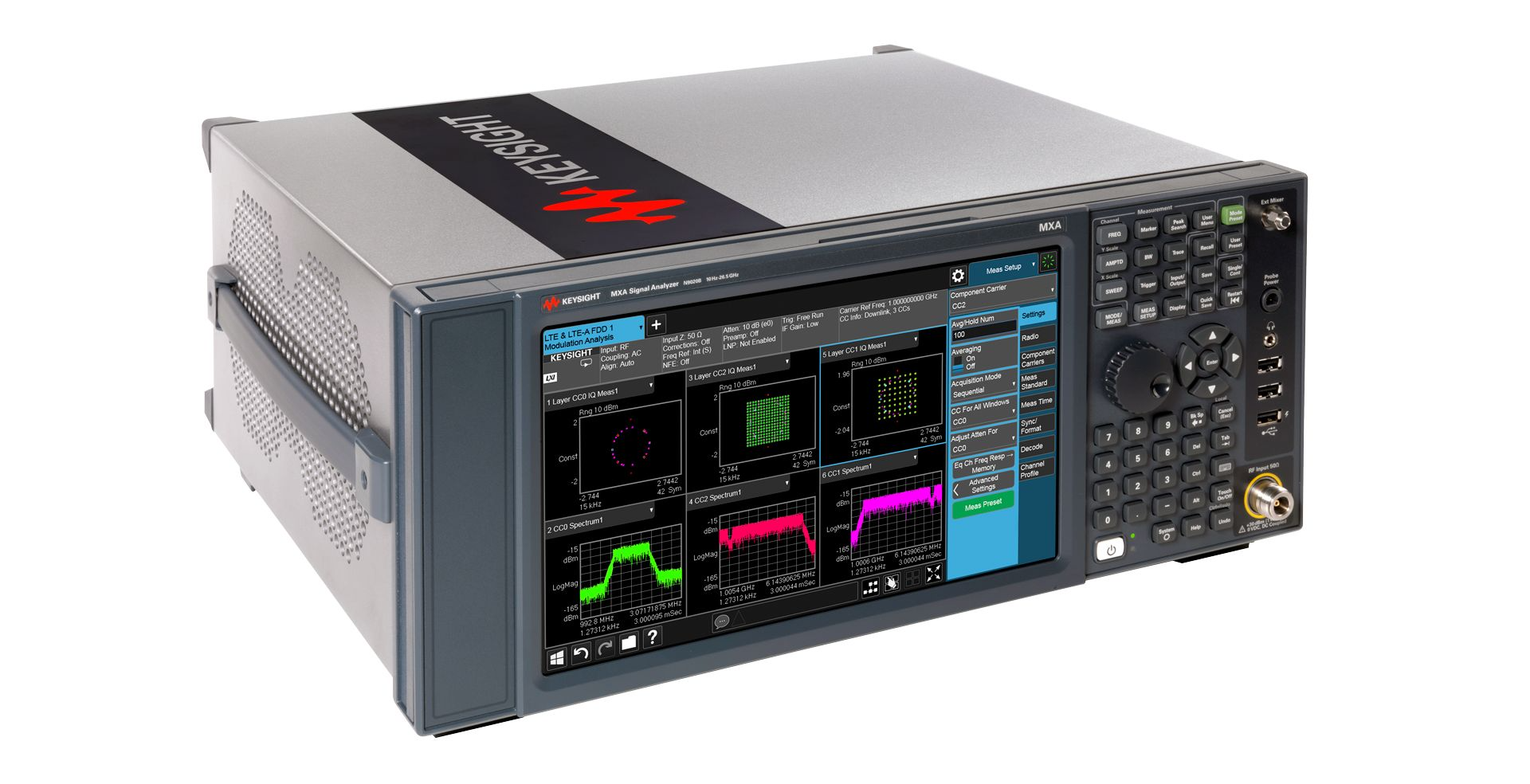

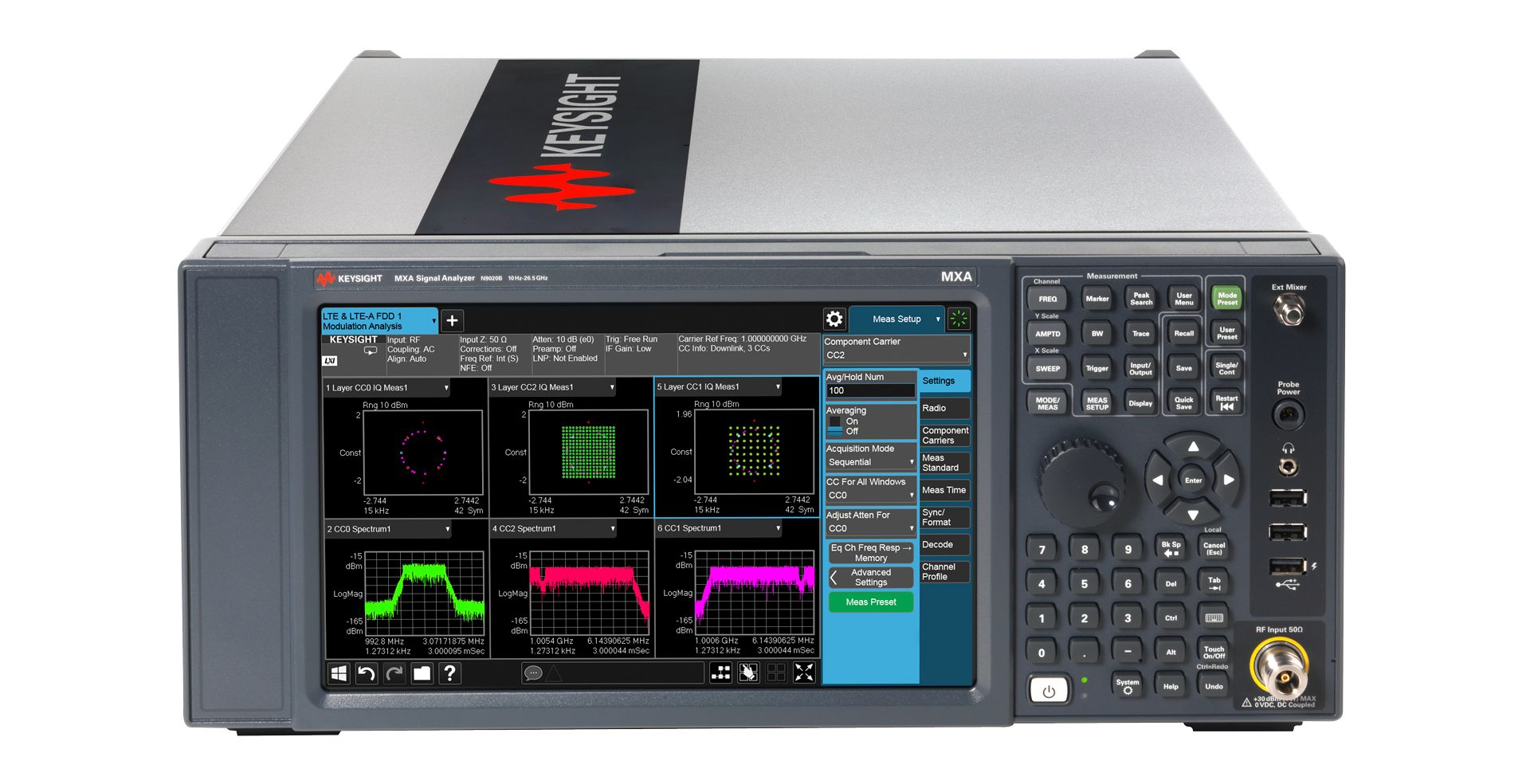

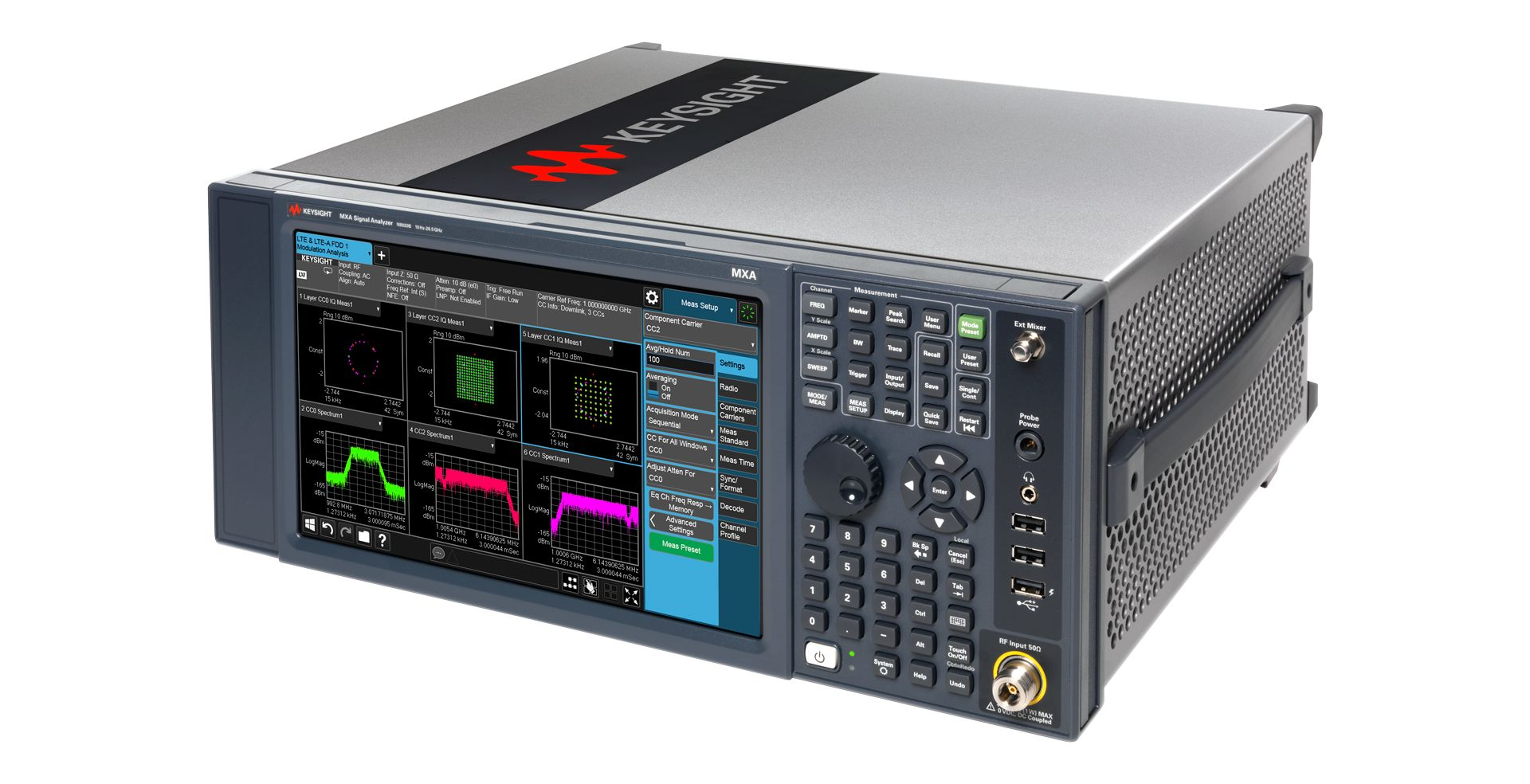

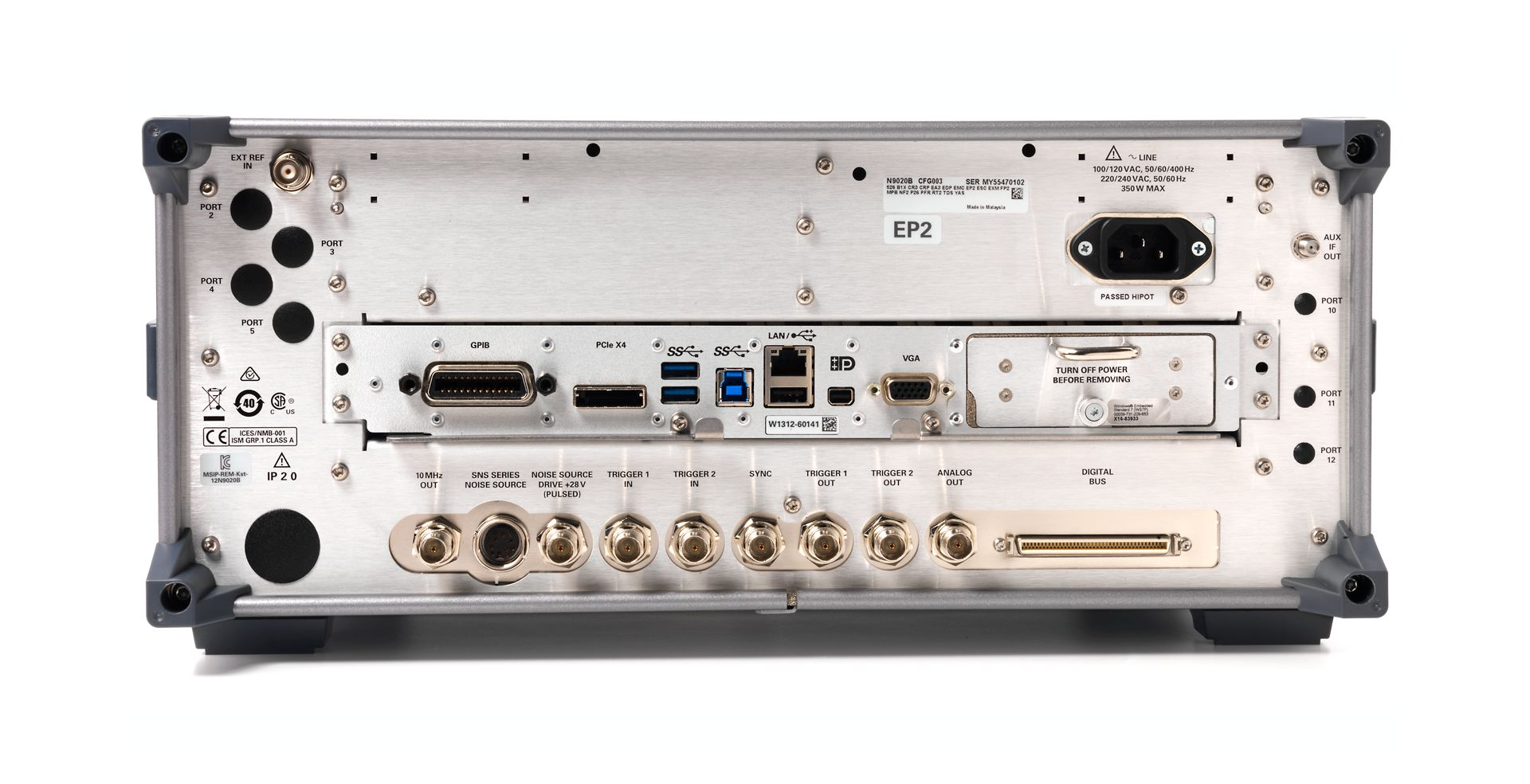

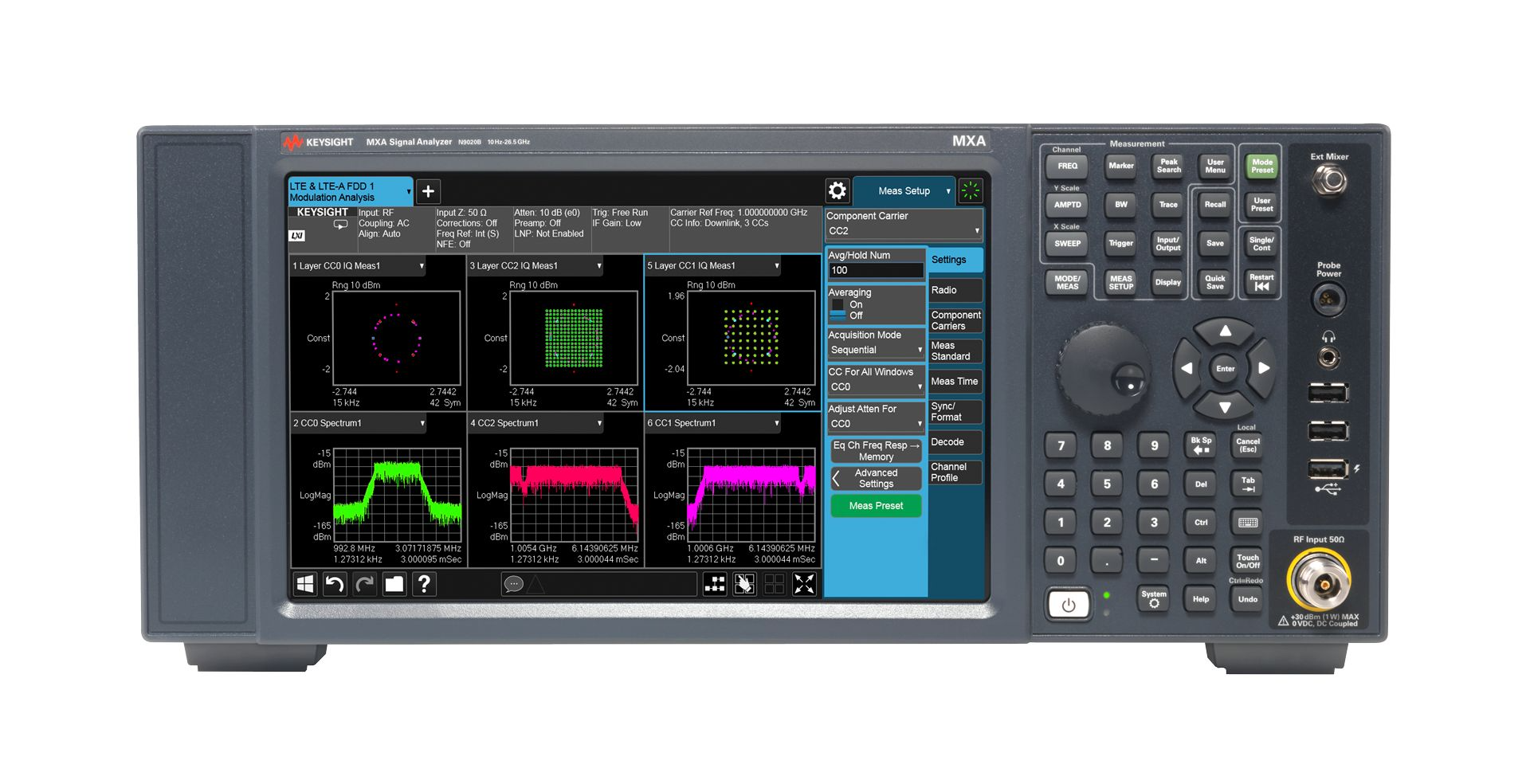

Keysight N9020B 信号分析仪

Keysight N9020B 信号分析仪 - 多频段射频微波信号分析与频谱测试平台

主要特性：

Keysight N9020B 是一款模块化多用途信号分析仪，基础频率覆盖 10 Hz–50 GHz，可通过选件扩展至 110 GHz，支持频谱分析、矢量信号分析等多模式测量。仪器具备 1 Hz 分辨率带宽、低显示平均噪声电平与高三阶截获点，适配 5G NR、LTE、Wi-Fi 等多制式无线信号分析。内置 10 MHz 参考源与触控操作界面，支持 SCPI 远程控制与自动化测试集成，可通过软件选件拓展 EMI 预兼容、脉冲信号分析等功能，满足研发、验证、产线检测等多场景的射频微波信号测试需求。

获取报价

Keysight N9020B 信号分析仪 - 多频段射频微波信号分析与频谱测试平台

概述

（一）品牌相关介绍

该仪器所属品牌长期深耕电子测试测量领域，在射频微波、高速数字、光通信等测试领域具备深厚技术积累，其产品以精准的测量性能、灵活的扩展能力与稳定的运行表现获得行业广泛认可。Keysight N9020B 是其面向通用射频微波测试需求打造的多用途信号分析仪，可满足不同行业从研发到量产的多元测试需求。

（二）产品特点

宽频段灵活覆盖：基础频率范围 10 Hz–50 GHz，通过外部混频器等选件可扩展至 110 GHz，能够适配射频至毫米波多频段信号的分析需求，无需频繁更换测试设备。
多模式测量能力：集成频谱分析、矢量信号分析、相位噪声测量、调制质量分析等多种测量模式，可同时完成信号频谱特性、调制精度、噪声指标等多维度参数评估，提升测试效率。
优异测量性能：具备 1 Hz 窄分辨率带宽，显示平均噪声电平（DANL）低至 -174 dBm/Hz（典型值），三阶截获点（TOI）表现优异，可实现微弱信号的精准捕获与高纯度信号的杂散分析。
多制式兼容适配：支持 5G NR、LTE、Wi-Fi 6/6E/7、蓝牙、NB-IoT 等多制式无线信号分析，可完成不同制式信号的解调与调制质量（EVM）测试，适配无线通信设备的全制式验证。
便捷操作与扩展：配备高清触控操作界面，支持自定义测试界面与快捷操作；采用模块化与软件定义架构，可通过选件拓展 EMI 预兼容测试、脉冲信号分析等功能，适配不同测试场景需求。
高效自动化集成：内置标准 LAN、USB、GPIB 等控制接口，兼容 SCPI 指令集，可快速接入自动化测试平台，支持远程控制与批量测试，提升产线与实验室测试效率。

（三）产品规格

项目	参数值
基础频率范围	10 Hz–50 GHz（可扩展至 110 GHz）
分辨率带宽	1 Hz–10 MHz
显示平均噪声电平（典型值）	-174 dBm/Hz（1 GHz，10 Hz RBW，前置放大器关闭）
三阶截获点（典型值）	>+15 dBm（1 GHz，10 MHz RBW）
测量模式	频谱分析、矢量信号分析、相位噪声测量、调制分析等
支持制式	5G NR、LTE、Wi-Fi 6/6E/7、蓝牙、NB-IoT 等
控制接口	LAN、USB、GPIB、触发 I/O
操作界面	高清触控屏，支持自定义快捷菜单
扩展功能	可选 EMI 预兼容测试、脉冲信号分析、毫米波扩展等选件

（四）应用场景

无线通信设备研发：对 5G 基站、Wi-Fi 路由器、物联网终端等设备的发射信号进行频谱、调制质量、相位噪声分析，验证设备性能是否符合设计指标，助力产品迭代优化。
射频组件测试：对射频放大器、滤波器、混频器等组件进行增益、插损、杂散、非线性特性测量，评估组件性能，保障整机设备的射频链路质量。
产线批量检测：集成至自动化测试平台，对通信终端、射频模块等量产产品进行快速的射频指标筛查，确保出厂产品性能一致性，提升产线检测效率。
EMI 预兼容测试：通过选配 EMI 预兼容测试选件，对电子设备进行电磁干扰信号的前期筛查，提前发现电磁兼容隐患，降低产品认证风险。
航空航天与卫星通信测试：对卫星通信接收机、雷达组件等设备的射频信号进行分析，验证设备在复杂电磁环境下的信号接收与处理能力，适配航天航空领域严苛测试需求。
教育科研实验：凭借多测量模式与宽频段覆盖能力，支撑高校与科研院所的射频微波相关教学实验与课题研究，帮助科研人员完成信号特性分析与技术验证。
