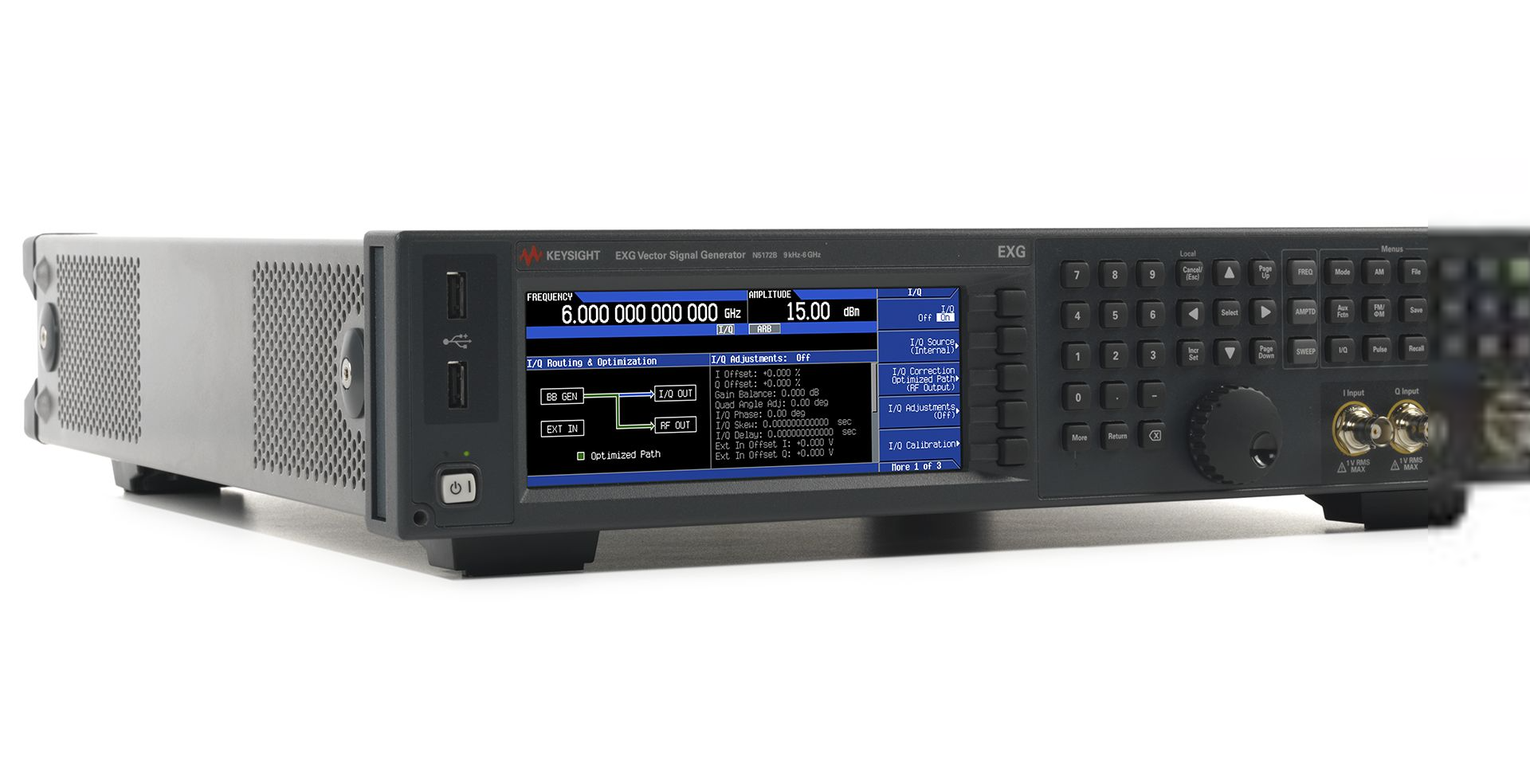

Keysight N5172B 系列射频矢量信号发生器

Keysight N5172B 系列射频矢量信号发生器 - 多频段多制式无线信号生成解决方案

主要特性：

Keysight N5172B 系列专为射频无线信号测试设计，核心优势在于宽频率覆盖与优异信号质量。100 kHz-6 GHz 频率范围可适配多数射频应用场景，-135 dBm 至 +24 dBm 宽功率范围无需额外放大器即可满足不同测试需求。仪器支持 AM、FM、PM 模拟调制与 QPSK、16QAM 等数字矢量调制，兼容多制式信号生成，内置波形编辑工具简化信号配置。7 英寸触控屏提升操作便捷性，丰富控制接口便于自动化集成，可通过选件扩展功能，适配研发调试与产线检测等多元场景。

获取报价

Keysight N5172B 系列射频矢量信号发生器 - 多频段多制式无线信号生成解决方案

概述

（一）品牌相关介绍

该仪器所属品牌长期深耕电子测试测量领域，在射频微波、无线通信、半导体等测试领域积累深厚技术储备，其产品以精准的性能指标、稳定的运行表现与灵活的扩展能力获得行业广泛认可。Keysight N5172B 系列是其面向通用射频无线测试需求打造的矢量信号发生器，可满足无线通信、消费电子、工业电子等领域从研发到量产的多元信号生成需求。

（二）产品特点

宽频宽功率覆盖：频率范围 100 kHz-6 GHz，可适配射频段多数应用场景；输出功率范围 -135 dBm 至 +24 dBm，低功率可测试接收机灵敏度，高功率可驱动射频组件，减少外部设备依赖。

优异信号质量：1 GHz 载波 20 kHz 频偏下相位噪声低至 -136 dBc/Hz，谐波抑制能力强，可生成高纯净度信号，保障测试结果准确性，适配高精度射频组件与接收机验证。

多制式信号生成：支持 5G NR、LTE、Wi-Fi 6/6E、蓝牙 5.3、NB-IoT 等多制式信号，内置各制式标准信号库，可快速调用预设信号，无需手动编辑复杂参数，提升测试效率。

灵活调制能力：兼容 AM、FM、PM 等模拟调制，以及 QPSK、16QAM、64QAM 等数字矢量调制，支持自定义调制参数，可模拟不同失真场景，适配信号完整性与抗干扰测试。

便捷操作与扩展：7 英寸触控屏支持自定义快捷菜单，操作界面直观易懂；采用软件定义架构，可通过选件扩展波形内存、特殊调制格式、多通道同步等功能，适配不同测试阶段需求。

高效自动化集成：配备 LAN、USB、GPIB 标准控制接口，兼容 SCPI 指令集，可快速接入自动化测试平台，支持远程控制与批量测试，提升产线与实验室测试效率。

（三）产品规格

项目
参数值
频率范围
100 kHz - 6 GHz
输出功率范围
-135 dBm 至 +24 dBm（典型值，1 GHz 处）
相位噪声（1 GHz，20 kHz 频偏）
-136 dBc/Hz（典型值）
调制类型
模拟调制（AM、FM、PM）；数字矢量调制（QPSK、16QAM、64QAM 等）
支持制式
5G NR、LTE、Wi-Fi 6/6E、蓝牙 5.3、NB-IoT、GSM 等
波形内存
标配 16 MSa，可扩展至 1 GS（通过选件）
分辨率带宽
1 Hz 频率分辨率
控制接口
LAN（LXI-Core）、USB、GPIB、触发 I/O
操作界面
7 英寸彩色触控屏，支持自定义快捷菜单
扩展功能
可选多通道同步、脉冲调制、外部参考源输入等

（四）应用场景

无线通信设备研发：为 5G 手机、Wi-Fi 路由器、蓝牙终端等设备的研发提供标准信号源，验证设备接收灵敏度、调制解调性能与抗干扰能力，助力产品性能优化。

射频组件测试：对射频放大器、滤波器、混频器等组件进行输入信号激励，测试组件的增益、插损、杂散抑制等参数，评估组件性能稳定性，保障整机射频链路质量。

产线批量验证：集成至自动化测试平台，对无线通信终端、射频模块等量产产品进行快速信号响应测试，筛查不合格产品，确保出厂产品性能一致性，提升产线效率。

物联网终端测试：生成 NB-IoT、LoRa 等低功耗物联网制式信号，测试终端的通信距离、功耗与信号接收能力，适配物联网产品研发与生产检测。

教育科研实验：凭借多制式信号生成与灵活调制能力，支撑高校与科研院所的射频无线技术教学实验，帮助学生理解信号调制原理，辅助科研人员完成新型无线技术验证。

汽车电子测试：模拟车载 Wi-Fi、蓝牙、远程通信（V2X）等车载无线信号，测试车载电子设备的信号接收与处理能力，适配智能汽车无线系统研发与验证。
