产品简介

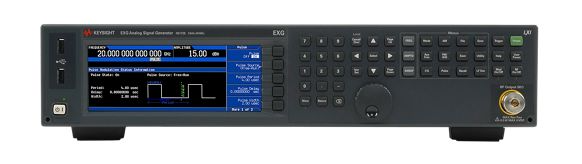

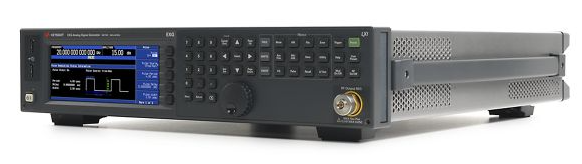

Keysight N5173B 属于 EXG X 系列 XG2 级微波模拟信号发生器，频率覆盖 9kHz～40GHz，在性能与成本之间实现均衡，是宽带射频、微波元器件测试的经济型信号源方案。仪器支持连续波 CW、AM/FM/ 相位调制、脉冲调制，可用于滤波器、放大器、接收机组参数表征、本振上变频、接收机阻塞干扰测试等场景，标配高性能 OCXO 恒温晶振，适合实验室研发、产线自动化测试系统集成使用。
核心特点
宽频覆盖，多频段选件：可选 13GHz/20GHz/31.8GHz/40GHz 版本，适配 Sub-6G、微波频段测试需求
优异相位噪声与谐波指标：1GHz，20kHz 偏移处相位噪声可达 - 122dBc/Hz；谐波低至≤-55dBc，保证信号纯净度
高输出功率：20GHz 可输出 + 20dBm，搭配 115dB 步进衰减器，功率调节范围大，适配不同 DUT 测试需求
快速频率切换：典型 600μs 频率切换速度，提升自动化测试台吞吐效率
丰富调制选件：AM、FM、相位调制、窄脉冲调制，支持多功能发生器选件、外部参考输入等扩展能力
高稳定时基：标配 OCXO，老化率≤±5ppb / 天，可作为测试系统稳定参考源
标准化接口，易于集成：支持 SCPI 指令，适配自动化测试软件、ATE 系统搭建
核心规格参数
| 项目 | 参数 |
|---|---|
| 型号 | Keysight N5173B EXG X 系列 |
| 频率范围 | 9kHz～40GHz（分版本：13/20/31.8/40GHz） |
| 频率切换速度 | 典型 600 µs |
| 相位噪声（1GHz，20kHz 偏移） | -122 dBc/Hz |
| 输出功率（20GHz） | +20 dBm |
| 谐波指标 | ≤ -55 dBc |
| 步进衰减范围 | 0～115 dB |
| 时基 | OCXO，老化率≤±5 ppb / 天 |
| 调制类型 | AM、FM、相位调制、脉冲调制（选件） |
| 输出阻抗 | 50Ω |
| 连接器 | 3.5mm / 2.4mm（按频率版本） |
应用场景
微波滤波器、功率放大器、耦合器、隔离器等无源 / 有源器件参数测试
射频接收机阻塞测试、灵敏度测试、抗干扰测试
微波通信、点对点回传设备本振 LO 上变频信号供给
雷达、卫星通信组件研发验证、来料检验、产线批量测试
高校、科研院所射频微波教学实验、基础科研信号激励
应用案例
某微波组件研发实验室选用 Keysight N5173B 作为激励源，对 Ka 波段滤波器、低噪放开展 S 参数与功率特性测试，依靠低谐波、高稳定输出，保证器件测试结果一致性；依托快速调频能力接入自动化 ATE 测试系统，大幅缩短器件批量校准时间，控制测试设备投入成本。
FAQ
Q：N5173B 和 N5183B MXG 系列有什么区别？
A：N5173B 是 EXG 经济型模拟信号源，主打性价比；N5183B MXG 定位更高端，相位噪声、输出功率指标更优，适合对信号纯度要求严苛的高端雷达、卫星项目。
Q：N5173B 支持矢量调制吗？
A：不支持，N5173B 为模拟信号发生器，仅支持 AM/FM/ 调相 / 脉冲调制；如需矢量调制信号，需要选择 N5182B 等矢量信号源型号。
Q：频率版本后期可以升级吗？
A：部分频段版本可通过软件 / 硬件选件升级，具体以是德官方配置方案为准，可提供型号选件核对与升级咨询。
Q：可以外接 10MHz 参考时钟吗？
A：支持，搭配 1ER 选件可接入 1~50MHz 外部参考，适配多仪器同步测试系统。
相关型号推荐
Keysight N5171B：EXG 模拟信号源，频率上限更低，适合射频频段
Keysight N5183B MXG：高性能微波模拟信号发生器
Keysight N5182B MXG：矢量信号发生器，支持数字调制信号输出
