1. 品牌介绍
YOKOGAWA（横河电机）深耕测量测试领域多年，始终以精准、可靠的技术理念为核心，专注于为全球各行业提供高品质的测量仪器与解决方案。凭借深厚的技术积累与严苛的质量管控，横河电机的产品广泛应用于工业制造、汽车电子、能源电力等多个领域，致力于通过先进的测量技术助力用户提升测试效率、保障产品质量，赢得了市场的广泛认可与信赖。
2. 产品特点

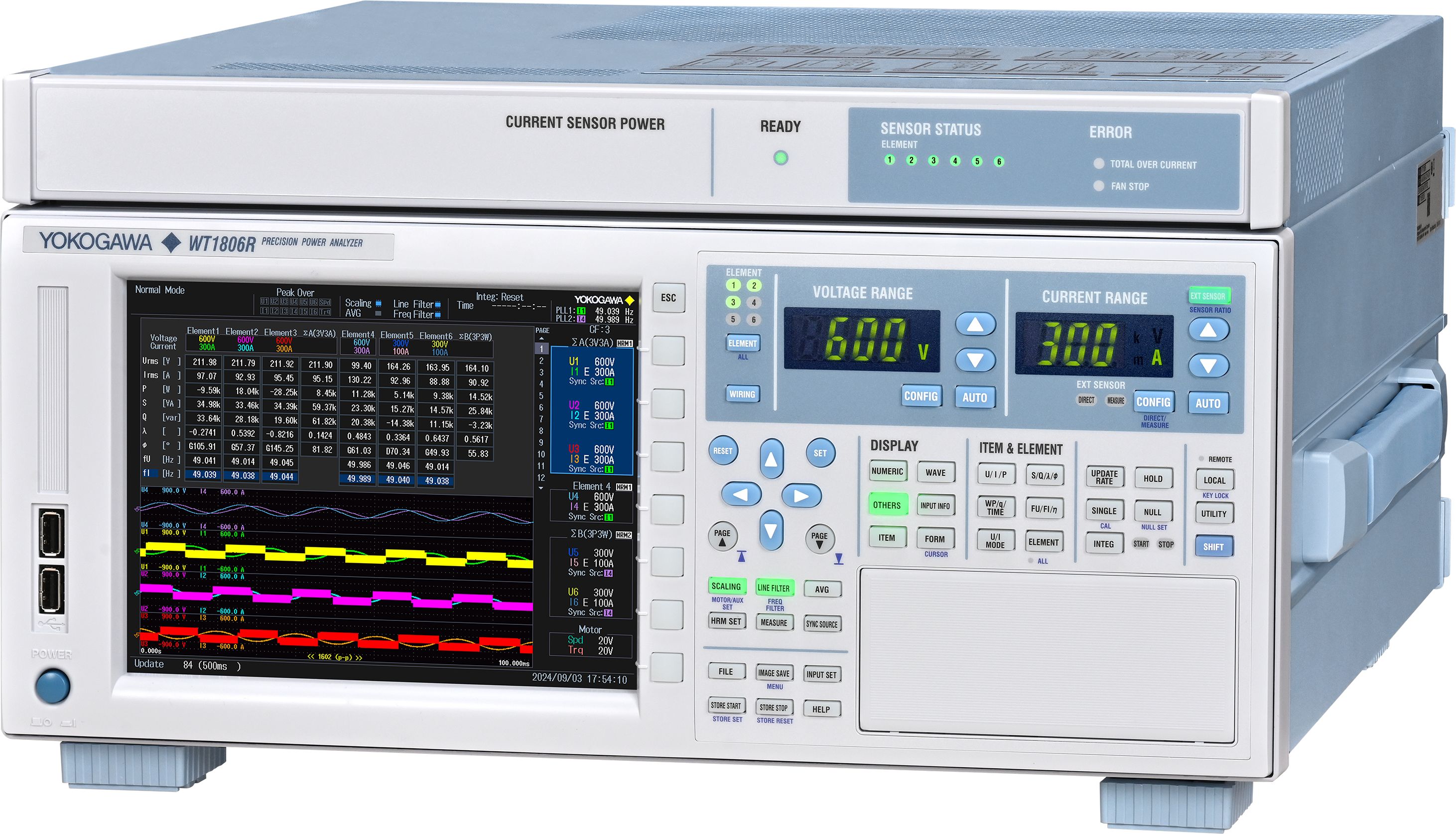

多通道同步测量能力：支持最多6个输入通道同步测量，采样率达2MS/s（16位），可同时捕获多路电压、电流信号，搭配高分辨率8.4英寸XGA显示器，支持最多6组波形分屏浏览及12页测量参数展示，适配多相系统与复杂设备的协同测试需求。
宽量程高精度测量：AC测量基本功率精度可达“读数的0.05% + 量程的0.05%”，有效测量范围覆盖所选电压、电流量程的1%~110%，可直接测量15mV~1100Vrms电压、0.1mA~5.5Arms（5A输入单元）及10mA~55Arms（50A输入单元）电流，低功率因数误差（视在功率±0.07%）保障大相移、高频工况下的测量准确性。
全面谐波分析功能：在50/60Hz基波频率下可完成多达500次谐波分析，支持基波、谐波成分及总谐波失真（THD）测量；可选双谐波分析功能，可同时测量两个不同来源的谐波，适配变频器、变速电机等设备的输入输出谐波检测需求。
灵活适配多样测试场景：支持0.1Hz低频信号测量，可满足电机低速运行状态下的稳定测试；数据更新周期可在50ms~20s间选择9个档位，也可跟随输入频率自动调整，低速运行时每周期更新一次数据，便于查看电机每转的测量结果。
丰富扩展与数据处理功能：可选电机评价功能，可通过扭矩转速传感器测量转速、扭矩、机械功率、电机效率等参数；支持永磁同步电机（PMSM）dq轴参数测量，适配磁场定向控制测试需求；配备USB、以太网等数据输出接口，支持高速数据采集与远程控制，内置多样数据分析与报表生成功能。
稳定可靠的使用保障：采用高稳定性硬件架构与抗干扰设计，可与CT电流传感器结合使用，搭配专用连接线和分流电阻盒（需适配对应选件）可实现大电流测量，提升信噪比与抗干扰能力；设备长期运行稳定性强，保障测量数据的重复性与可靠性。
3. 产品规格
规格项目 | 参数详情 |
产品类型 | 数字功率分析仪 |
测量通道 | 最多6个输入通道，支持多通道同步测量 |
核心测量参数 | 电压、电流、功率、功率因数、效率、电能、谐波（最多500次）、转速、扭矩、机械功率（需选装电机评价功能）等 |
测量精度 | AC功率测量精度：读数的0.05% + 量程的0.05%；低功率因数误差：视在功率±0.07%（参考特定测试条件） |
测量量程（直接输入） | 电压：15mV~1100Vrms；电流：0.1mA~5.5Arms（5A输入单元）、10mA~55Arms（50A输入单元） |
频率范围 | 0.1Hz~5MHz（-3dB，典型值，50A输入单元直流输入除外） |
采样率 | 2MS/s（16位） |
数据更新周期 | 50ms~20s（9个可选档位），可跟随输入频率自动调整；20Hz及以下时每周期更新一次 |

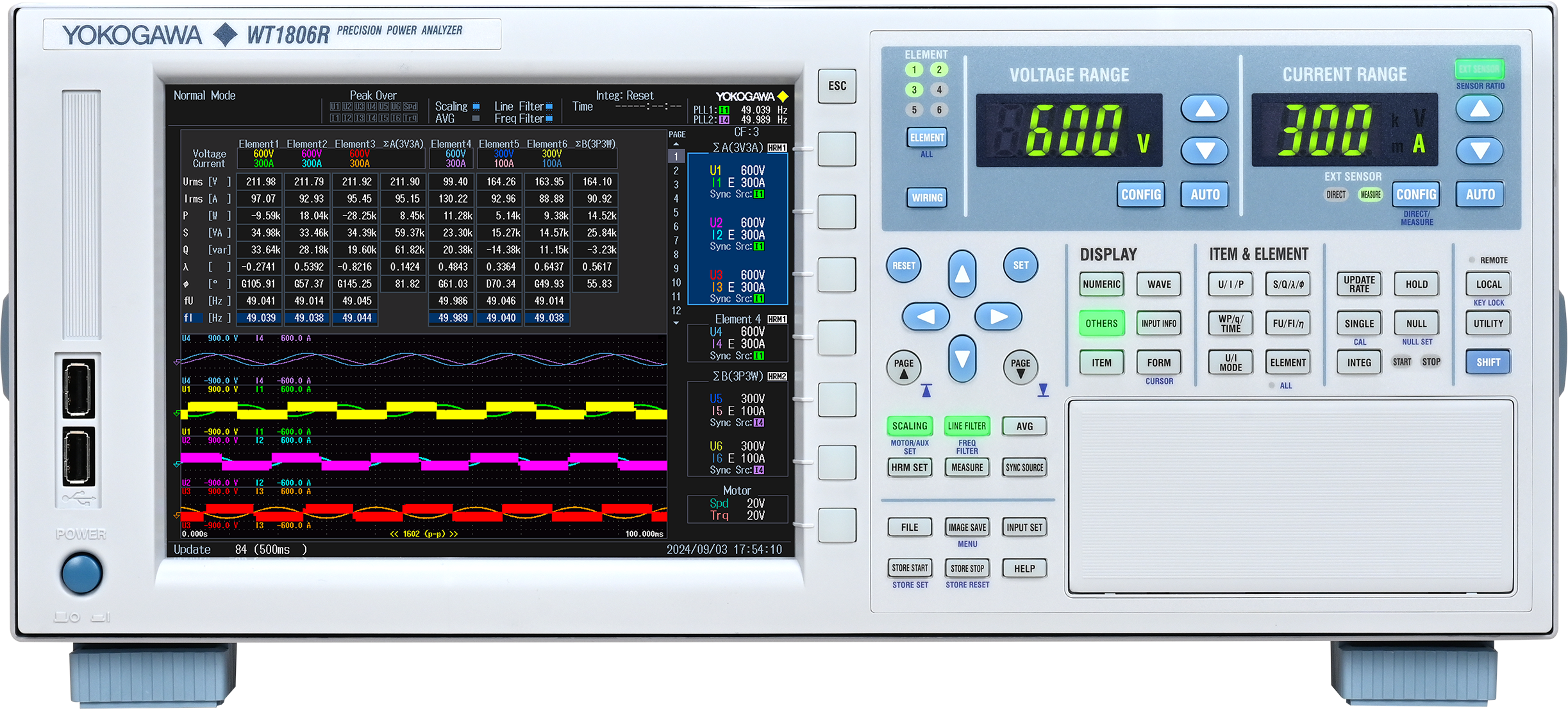

显示界面 | 8.4英寸XGA高分辨率显示器，支持分屏显示6组波形、12页测量参数，可矢量图或趋势图展示 |
扩展功能 | 支持谐波测量（/G5选件）、双谐波分析（/G6选件）、电机评价功能、AC/DC电流传感器DC电源（/PD2选件）等；可与CT电流传感器结合使用（需适配对应选件） |
数据输出接口 | USB、以太网等（支持高速数据采集与远程控制） |
4. 应用场景
新能源领域：适用于光伏逆变器、风电变流器、储能系统等可再生能源设备的功率特性测试、能效评估与谐波分析，助力新能源产品性能优化与合规认证。
电机与驱动领域：可用于变频器驱动电机、永磁同步电机（PMSM）等设备的效率测试、dq轴参数测量、磁场定向控制测试，适配泵、风扇等工业驱动设备的研发与生产检测。
汽车电子领域：适用于混合动力/电动汽车、轨道交通牵引系统等牵引应用的功率特性测试，可完成电机效率、系统效率等参数测量，支撑车载电力系统研发与质量管控。
