一、品牌介绍:
横河电机(YOKOGAWA)深耕光电测量领域40余年,通过技术积累与经验沉淀,成为光测试测量解决方案的重要供应商。始终秉持严苛的品质管控标准,专注于产品技术创新与用户体验优化,其光时域反射仪等产品凭借可靠性能与优质体验,在光纤网络建设与运维等领域拥有广泛应用与良好口碑。
二、产品特点:
出色测量性能:具备更大动态范围,较前代机型各波长动态范围提升1-3dB,可测量更长距离光纤;事件点检测性能优异,事件盲区≤0.6m、衰减盲区≤2.5m,能分离间隔更小的事件点;支持高反射模式实时测量,可捕捉长距离线路和多路分路器细节;
多型号适配需求:提供6种OTDR型号选择,涵盖2-3种波长、1-2个端口配置,动态范围35-45dB,满足从FTTH安装到100km以上长距离测量的广泛需求,部分型号支持128路分路器测量;

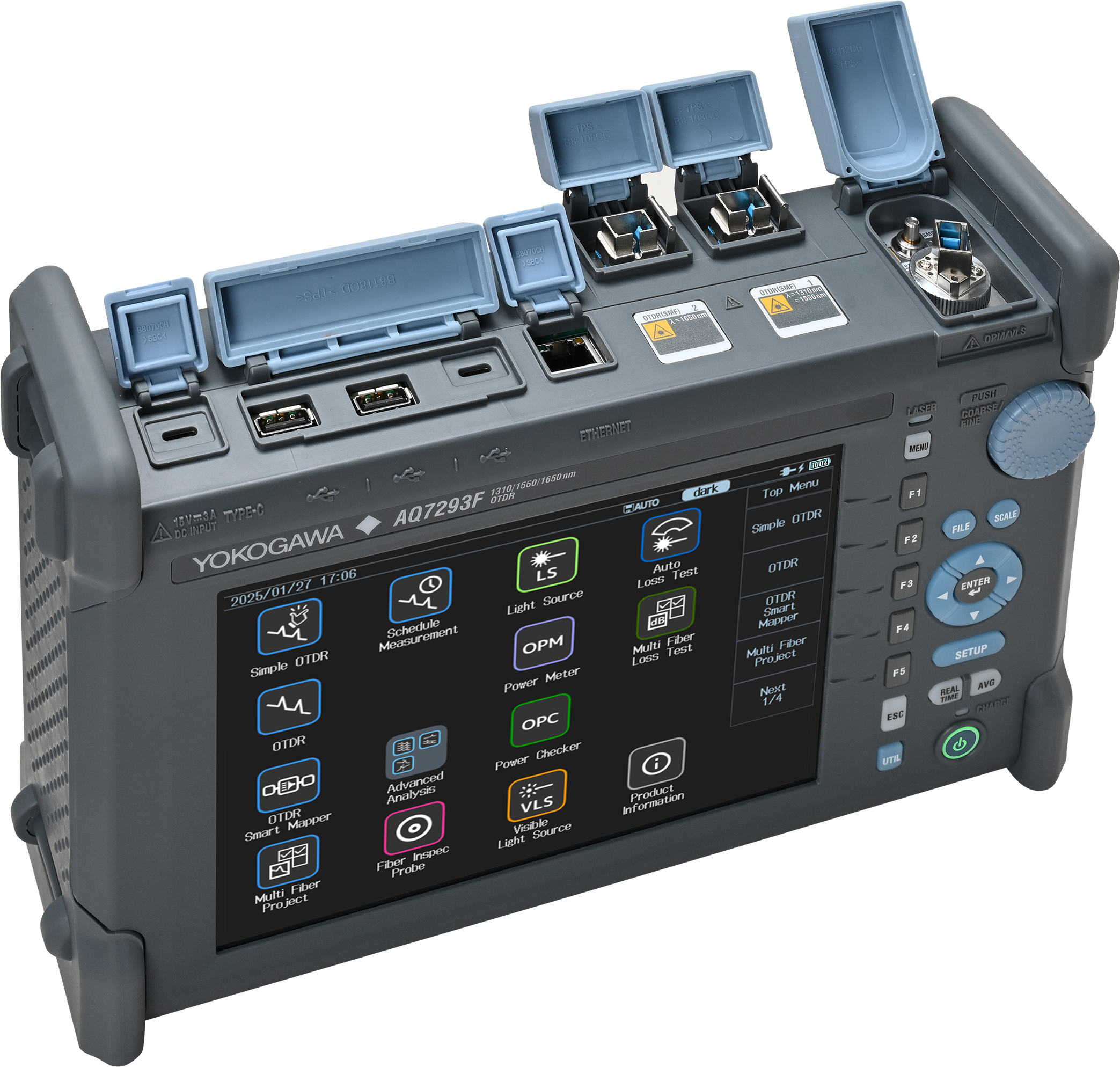

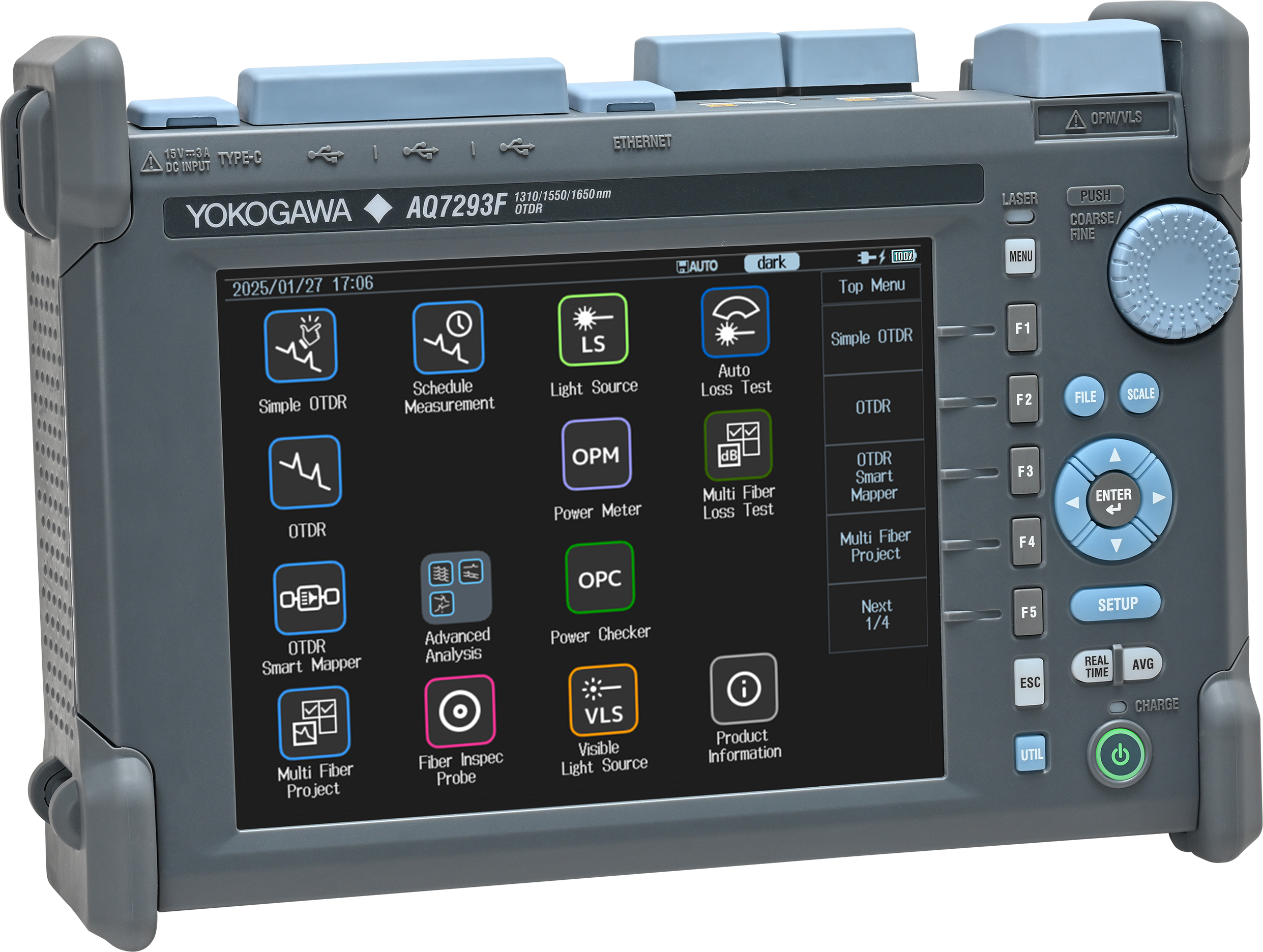

直观便捷操作:配备8.4英寸高亮度彩色LCD触摸屏,支持多点触控,操作体验类似智能手机;新增简易OTDR模式,参数设置集中一屏,适配不同水平用户,也可禁用触摸屏使用硬件按键操作;
高效多任务工作:支持多达2000根光纤的多光纤测量,通过Smart Mapper可自动执行多个测量与分析;可同步运行稳定光源、光功率计等多种功能,减少测量空闲时间,提升工作效率;
灵活远程控制:支持外接无线LAN适配器,实现远程操作与数据查看,单人即可完成现场测试工作,节省人力成本,可在办公室或家中远程协助现场测试;
可靠供电与存储:支持USB Type-C供电(需45W及以上USB电源传输2.0及更高版本适配器),可使用移动电源应急供电;内置1GB存储器,最多可存储60000个波形,支持SD卡扩展至2TB。
三、产品规格:
型号配置:涵盖AQ7292A、AQ7293A、AQ7294A、AQ7293F、AQ7293H、AQ7294H等6种型号,波长数量2-3种(1310/1550nm为基础波长,部分型号含1625/1650nm),端口数1-2个;
动态范围:1310nm波长下37-45dB,1550nm波长下35-45dB,1625/1650nm波长下38-43dB(不同型号略有差异);
盲区指标:事件盲区≤0.6m,衰减盲区≤2.5m;
显示方式:8.4英寸高亮度彩色LCD触摸屏,支持多点触控与硬件按键双操作模式;
存储容量:内置1GB,最多存储60000个波形,支持SD卡扩展至2TB;

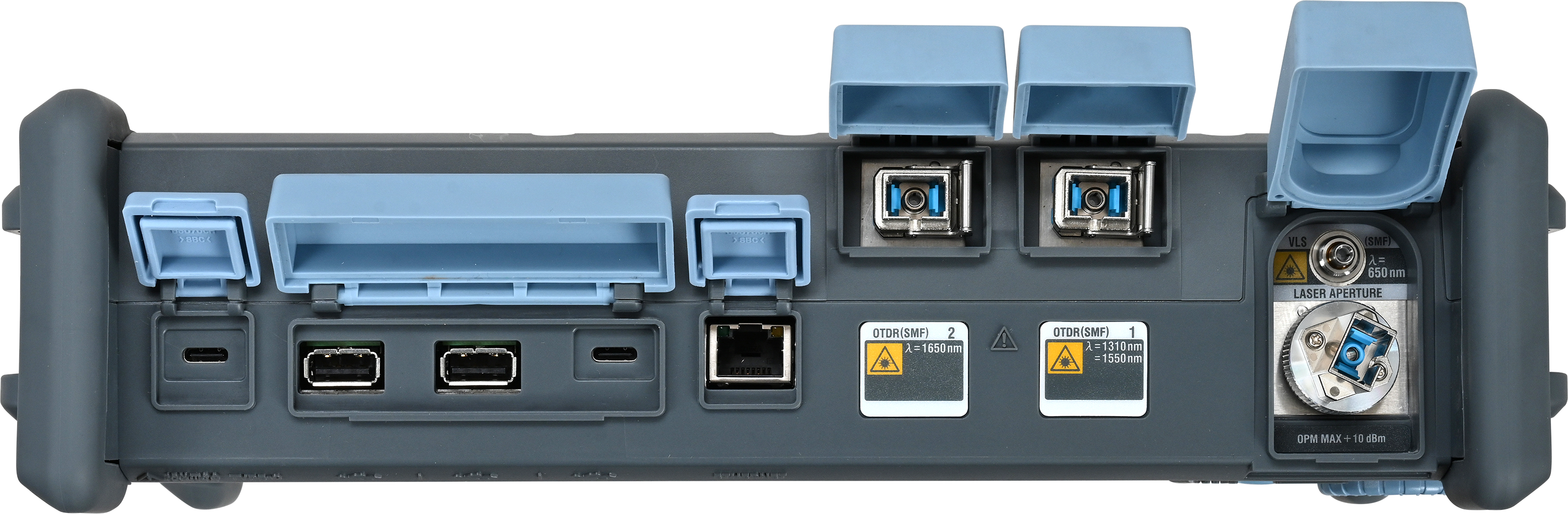

通信与传输:支持无线LAN(外接适配器)、以太网、USB接口,可通过数据传输软件将文件保存至云存储或发送电子邮件;
供电方式:USB Type-C供电,兼容移动电源应急供电;
工作环境:温度5 ~ 40℃,湿度20% ~ 80%(无凝露);
多语言支持:含中文、英语、法语、德语、西班牙语等多种显示语言。
四、应用场景:
光纤网络安装施工:适用于FTTH接入网、城域网等各类光纤网络的施工安装测试,精准检测光纤链路连接质量、定位连接点问题,保障安装质量;
长距离光纤运维:可对100km以上长距离骨干光纤网络进行测量维护,支持高达128路分路器的PON网络测量,适配核心网运维需求;
光纤通信设备研发检测:为光纤通信设备研发企业提供精准的光纤链路参数测量数据,助力产品性能优化与质量验证;
日常光纤网络检修:用于电信运营商、广电等行业的光纤网络日常故障排查与性能监测,快速定位光纤断点、损耗点,保障网络稳定运行;
科研与教学实验:为高校、科研机构的光纤通信相关研究提供可靠的测量设备支持,助力科研项目推进与光纤测量技术教学实践。
