HP 70841B码型发生器_高速误码测试模块_惠普码型发生器

主要特性：

HP 70841B码型发生器模块依托惠普领先的测试测量技术，在高速码型生成领域具备卓越性能。模块码型速率宽范围覆盖50Mb/s~3Gb/s，可灵活适配不同速率的测试需求，码型输出精度高、稳定性强，信号完整性优异。专为Agilent 71603B误码性能分析系统设计，可无缝集成组成完整误码测试系统。支持多种标准测试码型，操作便捷，适配光通信、数据通信等领域的高速器件测试、系统验证与科研实验，为高速信号传输测试提供权威的码型信号支持。

HP 70841B 码型发生器模块 - 50Mb/s~3Gb/s高速误码测试模块

HP 70841B 码型发生器模块 - 50Mb/s~3Gb/s高速误码测试模块

你的位置：首页

HP 70841B 码型发生器模块 - 50Mb/s~3Gb/s高速误码测试模块

产品中心

HP 70841B 码型发生器模块 - 50Mb/s~3Gb/s高速误码测试模块

光模块

HP 70841B 码型发生器模块 - 50Mb/s~3Gb/s高速误码测试模块

HP 70841B码型发生器_高速误码测试模块_惠普码型发生器

HP 70841B码型发生器_高速误码测试模块_惠普码型发生器

概述

1. 产品名称

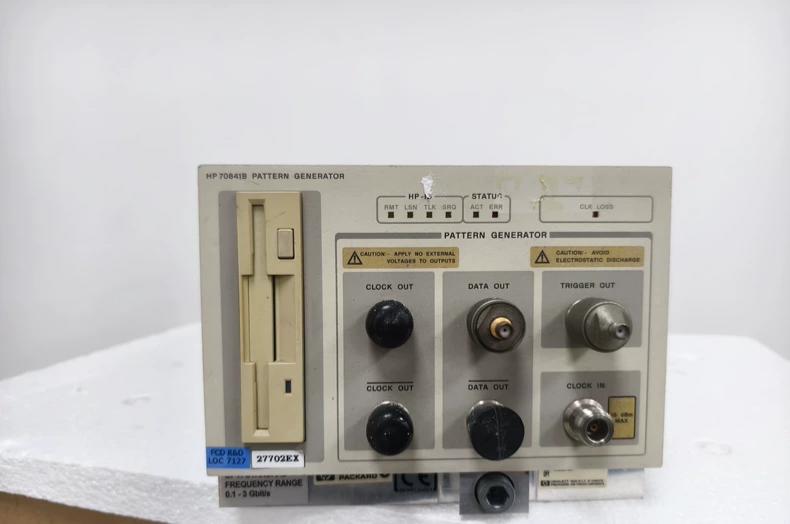

HP 70841B 码型发生器模块

2. 产品特点

宽速率范围覆盖：码型速率可在50Mb/s~3Gb/s之间灵活调节，默认支持2Gb/s标准输出，适配不同速率等级的高速信号测试需求，通用性极强。
精准码型生成：支持PRBS、固定码型、自定义码型等多种标准测试码型，码型生成精度高，边沿抖动小，信号完整性优异，保障测试数据精准。
系统无缝适配：专为Agilent 71603B误码性能分析系统设计，可直接插入系统插槽使用，无需额外适配，快速组成完整误码测试系统。
高稳定输出性能：采用惠普原厂高精度信号处理技术，码型输出稳定性强，抗干扰能力突出，可长时间连续工作，保障测试可靠性。
便捷操作适配：支持与误码分析系统协同控制，可通过系统主机设置码型参数、速率调节，操作流程简化，降低测试操作门槛。
灵活扩展能力：支持多模块协同工作，可适配多通道测试场景，同时兼容惠普系列测试设备，系统集成扩展性强。

3. 产品规格

设备类型：高速码型发生器模块（误码测试专用）
码型速率：50Mb/s~3Gb/s，默认输出2Gb/s
支持码型：PRBS码（2^7-1、2^15-1、2^23-1）、固定码型、自定义码型
适配系统：Agilent 71603B误码性能分析系统
输出接口：高速差分信号接口（符合Ethernet/FastEthernet标准）
信号幅度：可调节，最大输出幅度2Vpp
边沿抖动：≤5ps（典型值）
码型占空比：45%~55%（可调节）
控制方式：通过适配系统主机远程控制
通信接口：系统内部总线接口（与Agilent 71603B兼容）
供电方式：由适配系统主机供电，无需独立电源
工作温度：0℃~45℃
存储温度：-20℃~60℃
相对湿度：5%~95%（无冷凝）
机身材质：高精度金属屏蔽外壳，抗干扰设计
机身尺寸：160mm×100mm×30mm（长×宽×高，模块尺寸）
机身重量：≤500g
适配领域：光通信、数据通信高速信号测试
保护功能：过压保护、过流保护、静电保护
校准方式：支持与适配系统同步校准，校准周期≥12个月

4. 应用场景

光通信器件测试：适用于光模块、光发射器、光接收器等高速光通信器件的误码性能测试，生成精准码型信号，验证器件信号传输质量。
数据通信系统验证：用于以太网、光纤通道等数据通信系统的性能验证，模拟高速数据传输场景，检测系统误码率，保障系统传输稳定性。
误码性能测试：与Agilent 71603B误码分析系统组合，开展高速信号误码率测试，适配通信设备研发、生产及质检全流程。
实验室科研实验：适配高校、科研院所的通信技术研发实验，为高速信号传输、误码分析等实验提供精准码型信号支持，助力技术创新。
通信设备产线质检：用于高速通信设备出厂前的质量检测，批量测试设备误码性能，筛选不合格产品，提升产品合格率与质量稳定性。
高速电路测试：适用于高速集成电路、PCB板的信号完整性测试，生成高速码型信号，检测电路信号传输特性与抗干扰能力。
