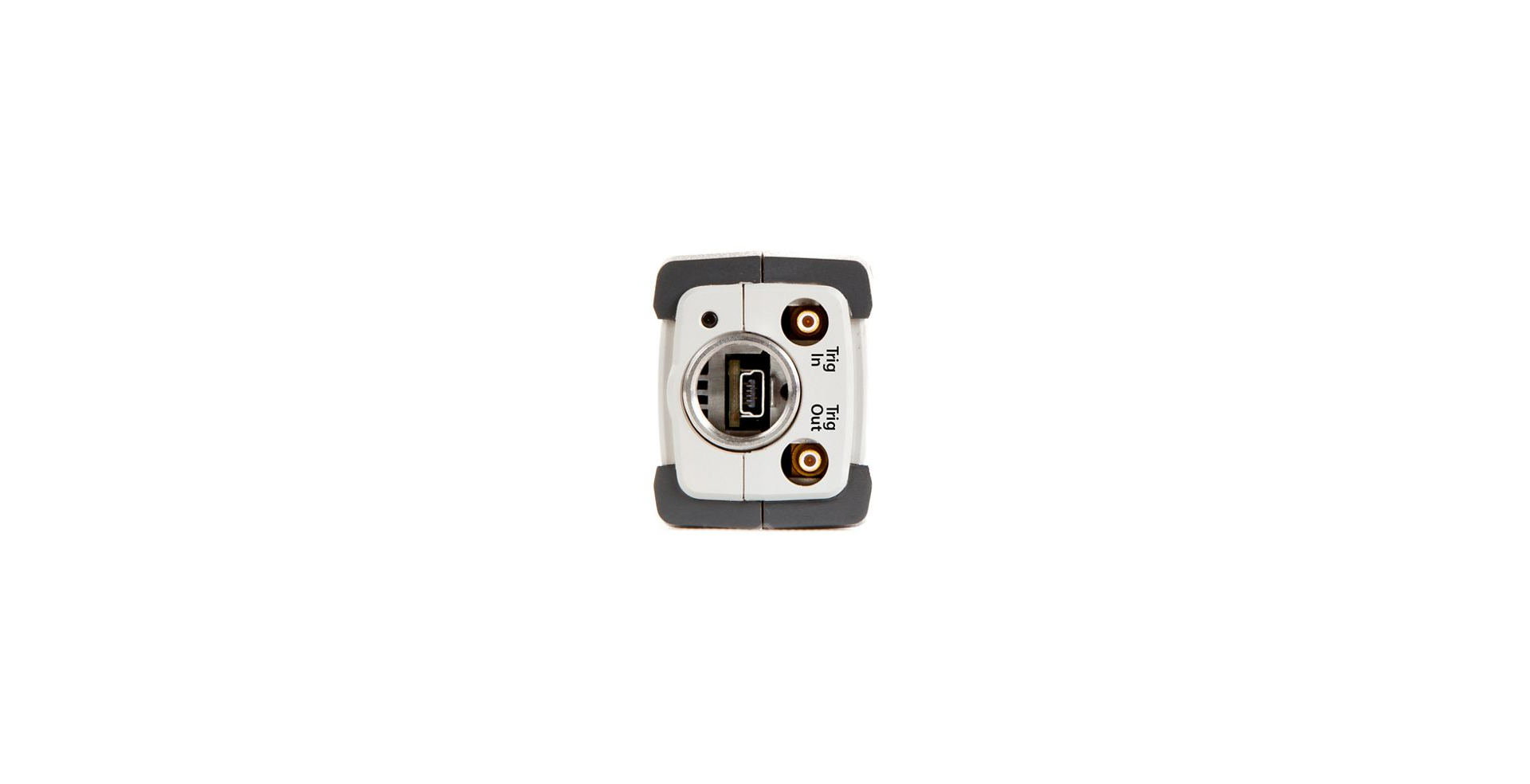

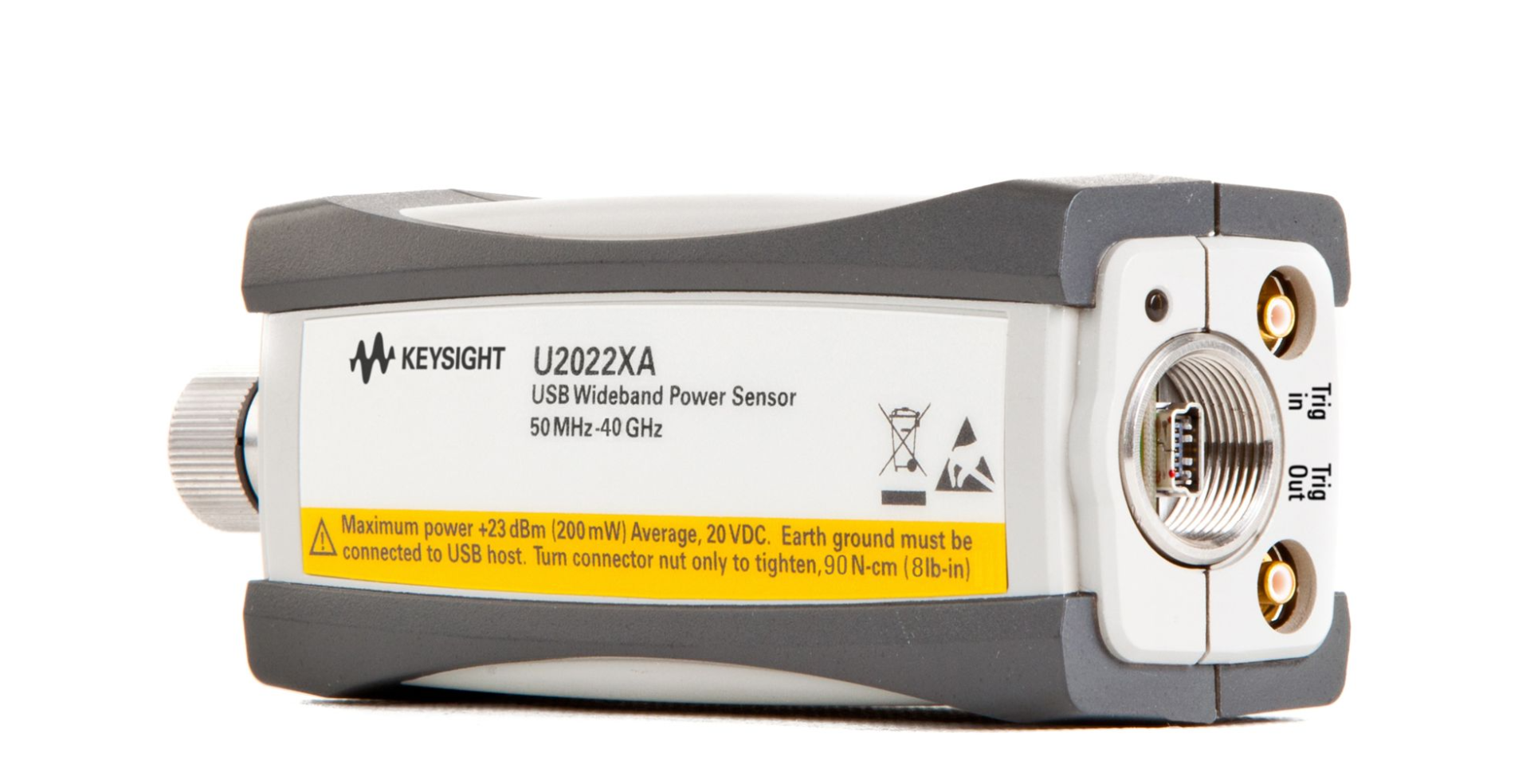

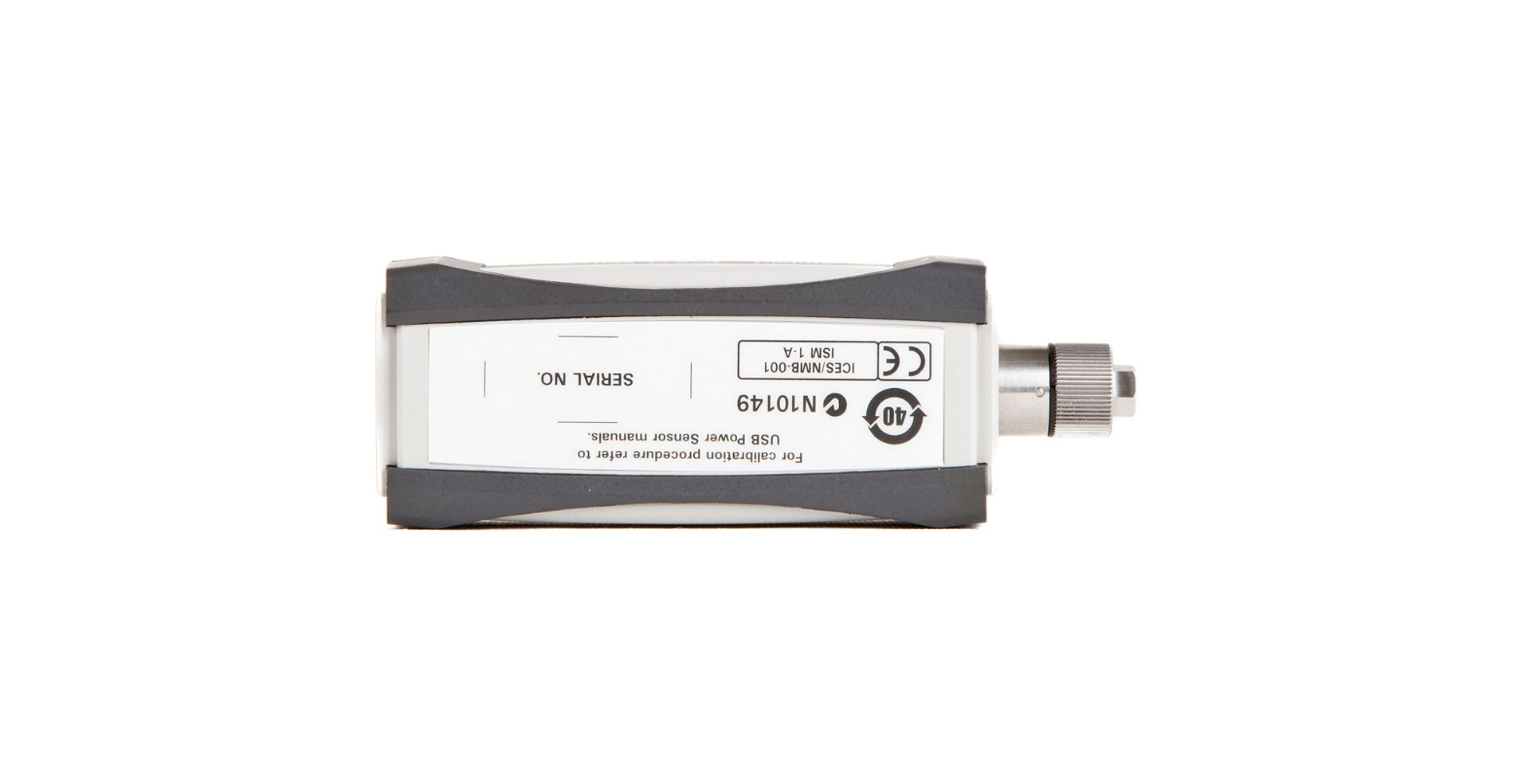

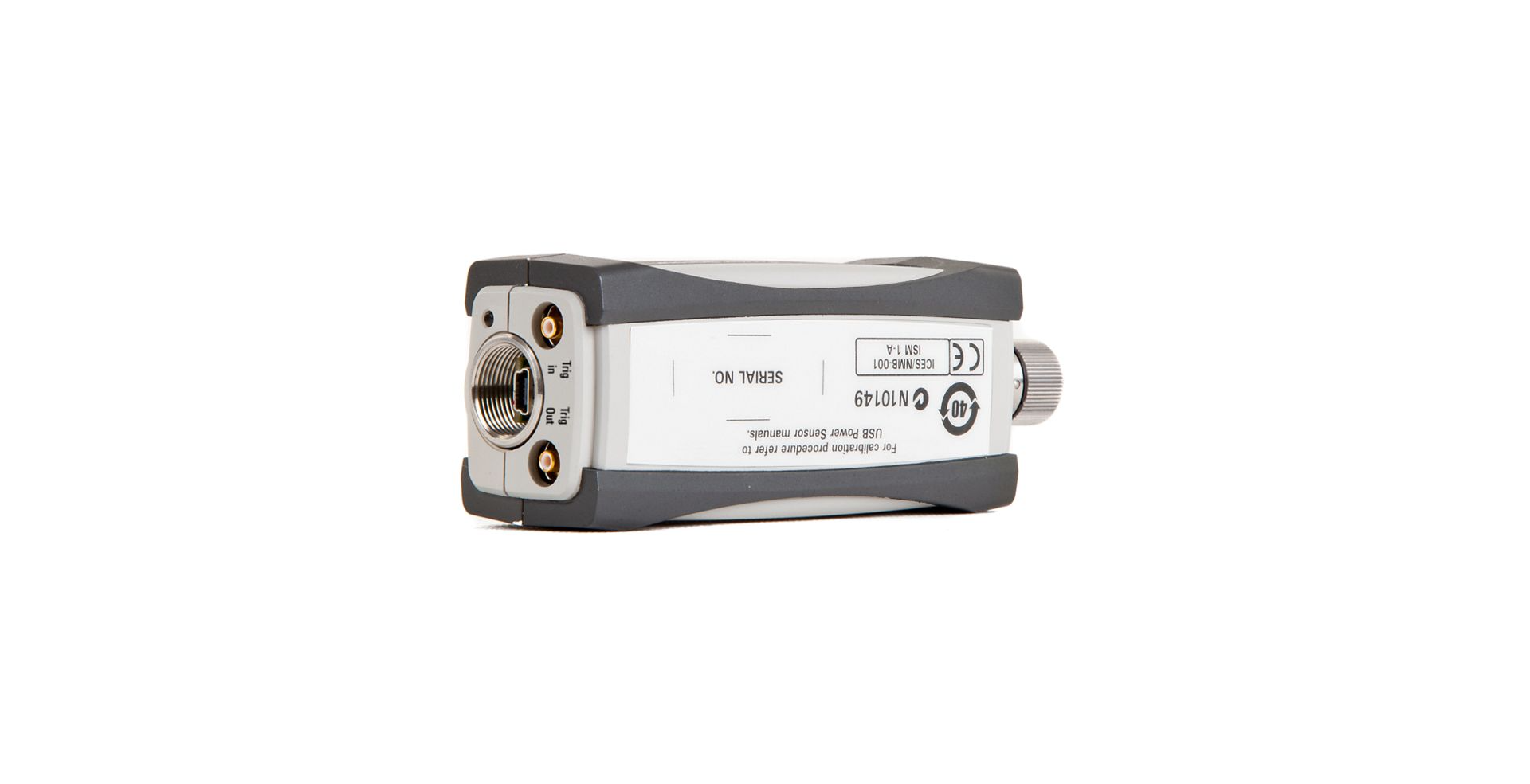

是德科技KEYSIGHT U2022XA 10MHz-26.5GHz USB功率传感器 - 高频射频精准测量方案

主要特性：

KEYSIGHT U2022XA作为U2000系列高频款核心型号，专为26.5GHz以内高频射频测试打造，突破中低频测量局限。采用先进的二极管检测技术，兼具峰值与平均值测量能力，可精准捕获脉冲信号、调制信号的瞬时功率特性。支持内部脉冲触发与外部触发联动，搭配迹线显示功能，便于观察信号包络变化与门控设置。内置BenchVue软件许可证，简化测试流程自动化与数据导出，无需外接电源，紧凑设计适配实验室研发与现场运维，为高频电子设备测试提供可靠支撑。

获取报价

你的位置：首页

产品中心

是德科技KEYSIGHT U2022XA 10MHz-26.5GHz USB功率传感器 - 高频射频精准测量方案

概述

一、品牌介绍

KEYSIGHT（是德科技）是全球领先的电子测试测量解决方案提供商，源自惠普仪器部门，拥有数十年射频、微波与高频电子测试技术积淀。品牌以精准、可靠、创新为核心，为通信、半导体、航空航天、国防电子等领域提供全方位测试仪器与服务，其U2000系列USB功率传感器凭借宽频覆盖、便携设计与卓越性能，成为高端射频测试领域的标杆产品，深受全球工程师与科研人员信赖。

二、产品特点

宽频多参数测量：覆盖10MHz至26.5GHz高频区间，支持峰值、平均值、峰值因子、脉冲宽度等多维度功率参数测量，适配连续波、脉冲及复杂调制射频信号。
精准高速捕获：采用高灵敏度二极管检测技术，动态范围达-45dBm至+20dBm，测量速度高达500个读数/秒，可精准捕获纳秒级脉冲信号与瞬时功率变化。
灵活触发与可视化：支持内部脉冲触发、外部触发模式，内部触发可精准锁定脉冲信号包络，迹线显示功能提供信号图形化视图，便捷完成门控调节与信号分析。
智能校准与易用性：内置自动调零与温度补偿功能，消除环境干扰与器件漂移，保障长期测量稳定性；USB即插即用，无需独立功率计与外接电源，兼容BenchVue与Power Panel软件。
可靠兼容设计：配备N型插入式连接器（50Ω），驻波比低至1.25，可与是德科技高频信号发生器、频谱分析仪无缝兼容，拓展测试系统搭建灵活性。

三、产品规格

频率范围：10MHz - 26.5GHz
功率测量范围：-45dBm 至 +20dBm（峰值/平均值）
测量速度：最高500个读数/秒（平均值），峰值捕获响应时间≤10ns
频率平坦度：±0.3dB（典型值，10MHz-26.5GHz）
最大驻波比（VSWR）：1.25（26.5GHz时典型值）
连接器类型：N型插入式（50Ω，阴头）
触发功能：支持内部脉冲触发（基于信号包络）、外部触发（BNC接口）
校准功能：内置自动调零、温度补偿功能，支持外部校准溯源
软件支持：兼容BenchVue软件（含BV0007B许可证）、Power Panel（N1918A）软件、SCPI命令控制
标准配置：USB功率传感器、1.5m BNC公头转SMB母头触发电缆、5ft N型功率电缆、USB连接线、校准证书
