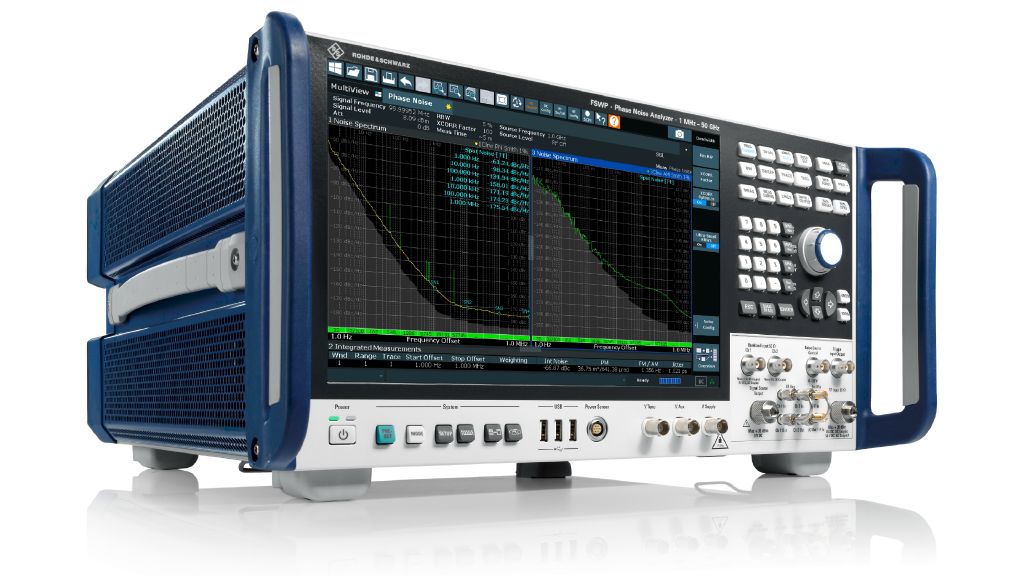

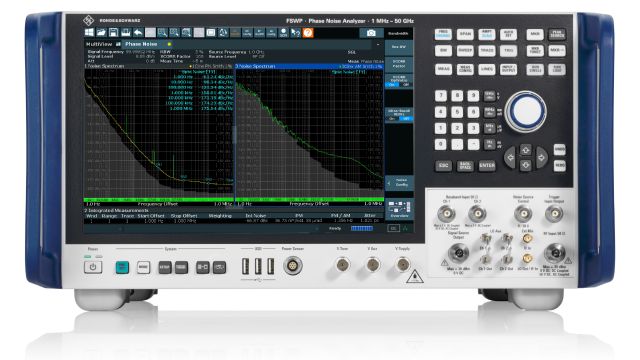

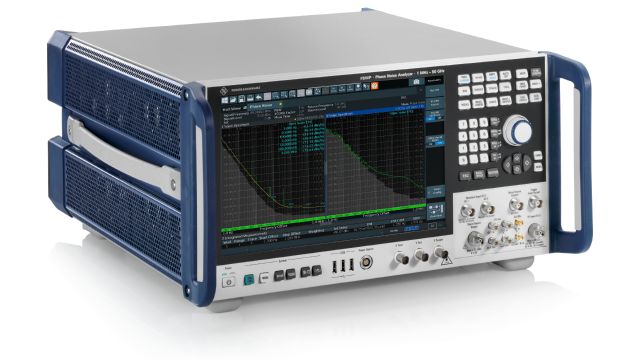

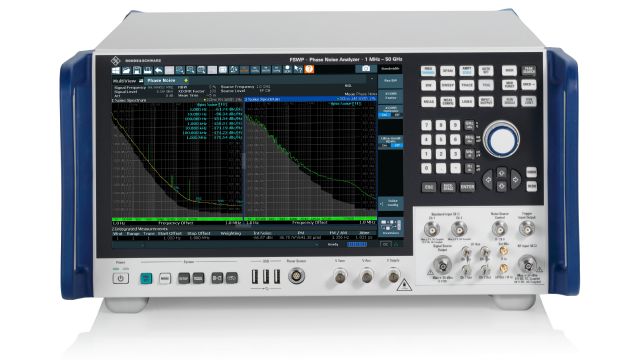

R&S®FSWP26 相位噪声分析仪和VCO测试仪

产品特点

项目	指标参数
型号	R&S FSWP26（订货号：1322.8003.27）
频率范围	1 MHz ～ 26.5 GHz
典型本底相位噪声	＜-166 dBc (1Hz) @1GHz，频偏 10kHz
最大分析带宽	320 MHz
核心测量项	相位噪声、AM 噪声、残余相位噪声、VCO 参数、频率稳定度、抖动、频漂
信号类型	连续波 CW、脉冲信号
接口	APC 3.5mm 射频输入
程控	SCPI 指令集，内置 SCPI Recorder
典型选件	B1 频谱分析、B4 OCXO 高稳参考、B60 交叉相关、B64 内部噪声源、B21 谐波混频支持

客户研发 FMCW 脉冲雷达，需要评估脉冲模式下本振源的相位噪声。普通频谱仪无法精准捕捉脉冲状态噪声，FSWP26 开启脉冲测量模式，直接采集脉冲信号相噪，输出噪声曲线与抖动数据，快速对比多版本体设计，缩短雷达样机调试周期。

器件厂批量生产高稳晶振、介质振荡器 DRO，使用 FSWP26 搭建自动化测试台，自动扫描相位噪声、频率稳定度，设置 Pass/Fail 判定，替代多台仪器组合方案，提升测试一致性，减少系统搭建带来的额外噪声误差。

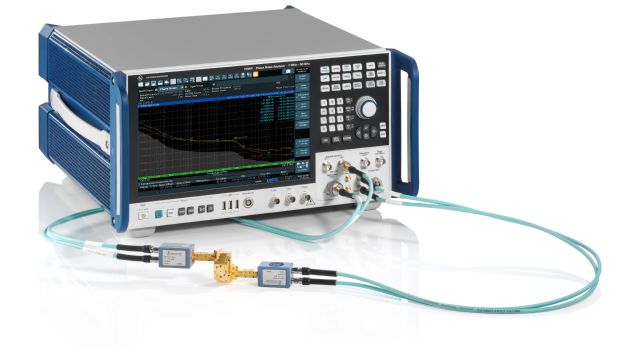

评估射频有源器件引入的附加相位噪声，使用 FSWP26 内置低噪声参考源搭建残余相噪测试链路，精准分离器件本身噪声，用于 5G / 卫星射频链路噪声预算仿真验证。

Q1：FSWP26 和 FSW26 频谱分析仪有什么区别？

A1：FSW26 是信号频谱分析仪，侧重频谱、调制、EVM 测试；FSWP26 是专用相位噪声分析仪 + VCO 测试仪，底层架构针对相噪优化，本底灵敏度远高于普通频谱仪，是低噪声振荡器测试的专用设备，二者定位不同，不可互相替代。

Q2：FSWP26 可以测高于 26.5GHz 的信号吗？

A2：本机最高 26.5GHz；搭配外部谐波混频器（选件 B21），可扩展至毫米波频段，最高可拓展到 325GHz（外部混频方案）

Q3：FSWP26 能不能直接测 VCO 全部参数？

A3：可以，内置低噪声 DC 源，自动扫描调谐电压、输出频率、功耗、相位噪声，一键输出 VCO 调谐曲线，无需外接源表。

Q4：可以租赁 FSWP26 短期项目使用吗？

A4：支持短租、长租、新机 / 二手机销售，同时配套校准、现场测试、自动化测试程序开发服务，可联系我们评估方案与报价。

Q5：交叉相关选件 B60 是不是必选？

A5：如果被测器件相噪指标很高（接近仪器底噪），建议开启 B60 交叉相关，灵敏度最高可提升 25dB；常规普通 VCO 测试，基础配置也可满足。
