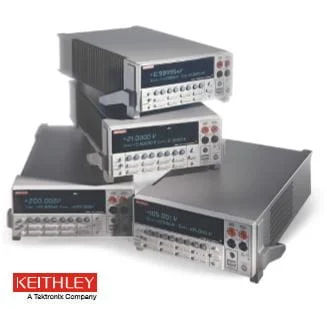

Keithley 2420 数字源表 中功率精密测试 源测量单元
Keithley 2420 数字源表 中功率精密测试 源测量单元
一、品牌介绍
二、产品特点
多功能集成：整合电压源、电流源、电压表、电流表、欧姆表五种功能，无需多仪器组合搭建中功率测试系统，简化操作流程，降低维护成本，节省工作台空间。
中功率高精度：电压量程覆盖1μV至200V，电流范围达10pA至3A，具备6½位分辨率与0.012%基础测量精度，支持中功率场景下程控电流驱动与电压测量钳位的精密电阻测量。
四象限工作：可实现正/负电压与正/负电流的源输出及吸收，适配中功率二极管、电容等双向特性器件的正反特性测试，满足多元中功率测试需求。
高速测量与自动化：通过GPIB接口在4½数位时可达1700读数/秒，内置比较器与可编程数字I/O接口，支持中功率器件快速分选与自动化测试控制，提升测试效率。
便捷软件适配：兼容LabTracer 2.0 I-V曲线跟踪软件，可快速完成中功率器件I-V曲线绘制、数据分析与报告生成，降低中功率测试操作复杂度。
三、产品规格
电压参数：量程±20V（3A）、±200V（300mA），编程精度达5μV（200mV量程），电压调节精度为量程的0.01%，噪声（10Hz-1MHz）低至10mV（峰峰值），适配中功率场景稳定输出。
电流参数：量程覆盖10pA至3A，编程精度达50pA（1μA量程），电流调节精度为量程的0.01%，支持双极电流限制设置，保障中功率测试安全性。
功率与保护：最大输出功率60W，支持用户可选值过压保护（公差5%），典型过冲量＜0.1%（满量程阶跃，电阻负载，10mA量程），具备完善的中功率保护机制。
测量精度：基础测量精度0.012%，支持2线、4线远程电压源与测量sensing，温度系数为±(0.15×精度规格)/℃（0°-18℃及28°-50℃），确保中功率环境下测量稳定性。
接口与通信：标配SCPI GPIB、RS-232及Keithley触发链路接口，支持自动化测试系统集成，适配中功率测试自动化场景需求。
四、应用场景
半导体测试：适用于二极管、晶体管、集成电路等器件的伏安特性、击穿电压、漏电电流测试，为器件质量控制与性能优化提供数据支撑。
新材料研究：可精准测量纳米材料、超导材料、高分子材料等的电学特性，满足微小电流、电压信号的高精度测量需求，助力材料研发分析。
新能源领域：用于电池充放电特性、超级电容器性能及太阳能电池发电特性测试，可测量容量、充放电效率、内阻等关键参数。
电子生产测试：适配生产线电子元件、电路板的快速检测，通过高速测量与自动化控制实现批量产品分选，提升生产效率与产品合格率。
科研与教育：为高校实验室、科研机构提供精密电气测量工具，适配超导性、绝缘体特性等各类电学实验场景，支持复杂测试方案实施。
