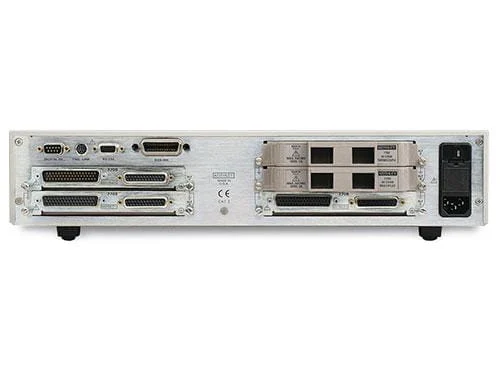

Keithley 2700 集成式测试系统 6.5位高精度万用表+数据采集+开关一体化解决方案
Keithley 2700 集成式测试系统 6.5位高精度万用表+数据采集+开关一体化解决方案
一、品牌介绍
二、产品特点
一体化集成设计：整合数字万用表、开关系统与数据记录仪功能，替代多台分立仪器，节省机架空间与采购成本，半机架2U高度适配台式与机架安装场景。
高精度测量性能：搭载专利6.5位（22位）测量引擎，直流电压最佳精度达±0.003%+3.5字，电阻分辨率低至100μΩ，温度测量精度±0.2℃，兼顾精度与测试速度。
灵活扩展能力：配备2个扩展插槽，兼容12种开关/控制插件模块，可扩展至80路差分输入通道，支持300V通道隔离，满足多测点同步测试需求。
丰富功能覆盖：支持14种测量功能，含交直流电压/电流、2/4线电阻、频率、周期及热电偶/RTD/热敏电阻温度测量，内置信号调理与滤波功能。
高效便捷操作：配备前置面板输入接口，搭配Excelinx-1A数据记录软件，实现快速组态与数据导出，支持GPIB、RS-232通讯，适配自动化测试系统集成。
三、产品规格
测量范围：直流电压最大1000V，交流电压最大750V；交直流电流最大3A；电阻最大100MΩ；温度最大1820℃（热电偶适配）。
测量精度：直流电压±0.003%+3.5字，直流电流±0.05%+8字，电阻±0.01%+4字，温度±0.2℃。
分辨率：直流电压0.1μV，直流电流1μA，电阻1μΩ，温度0.001℃。
扩展能力：2个插槽，支持12种插件模块，最大80路差分输入通道，300V通道隔离。
测试速率：内存扫描速率180次/秒，总线扫描速率145次/秒，最大内部触发速率2000次/秒。
通讯接口：GPIB、RS-232。
物理参数：尺寸89×213×370mm，重量6.5kg，支持锂电池供电。
软件支持：Excelinx-1A数据记录软件，支持自动化组态与数据分析。
四、应用场景
电子元器件测试：适用于生产线及实验室中电阻、二极管等元器件的参数精准测量，支持多通道并行测试，提升批量检测效率。
温度监测与巡检：搭配热电偶、RTD等传感器，搭建多通道温度巡检系统，广泛应用于环境监测、产品老化测试及工业过程温度监控。
电池性能测试：精准监控电池组电压、微小电流变化，记录电池老化趋势与循环性能，为电池研发与质量管控提供数据支撑。
半导体与材料研究：凭借高精度与低噪声特性，用于半导体器件参数测试、进阶材料电学特性分析，满足科研级测试需求。
自动化测试系统：作为核心测量单元集成于自动化测试平台，适用于3D感测、无线设备等终端产品的量产测试与程序监控。
