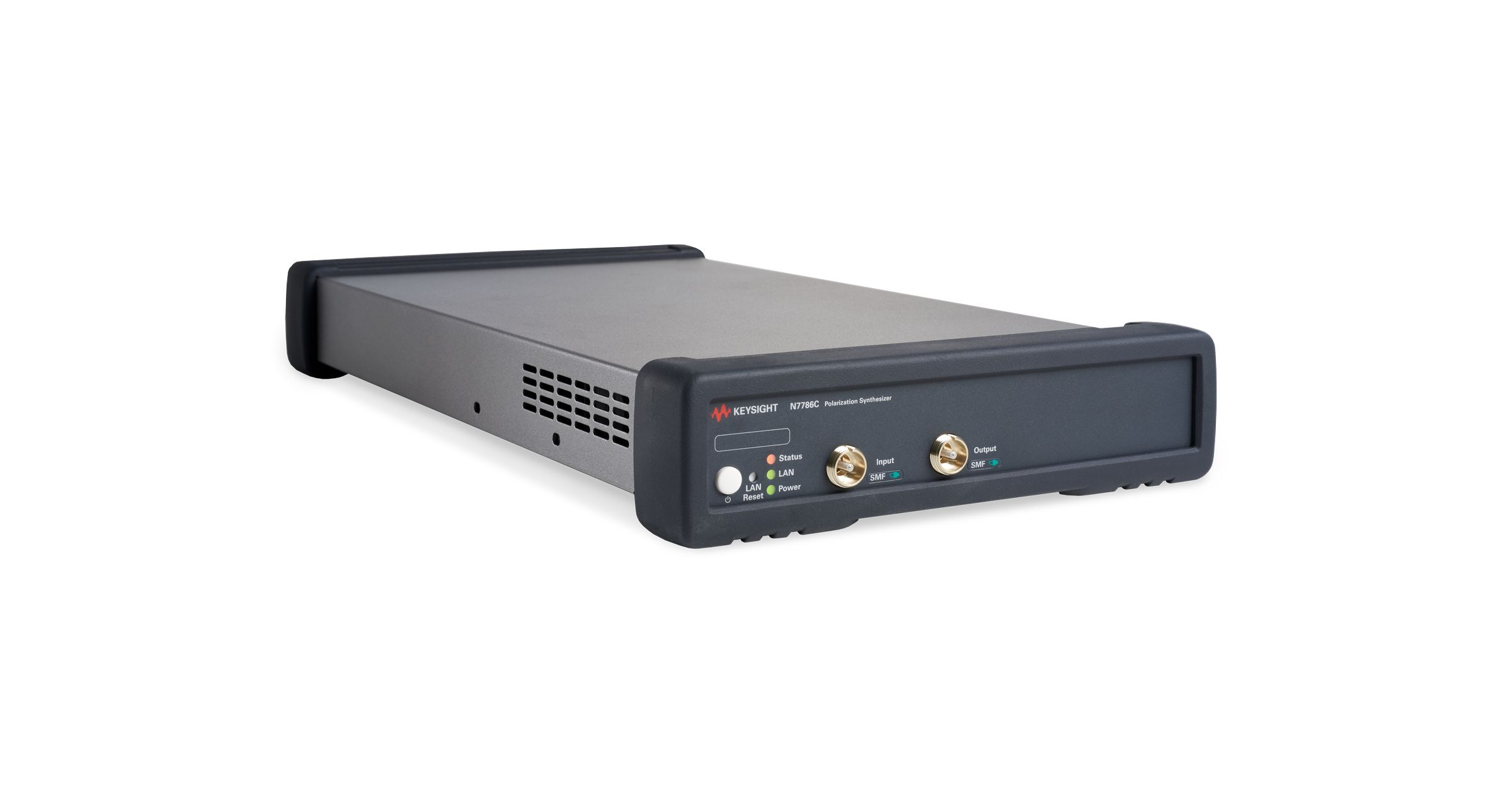

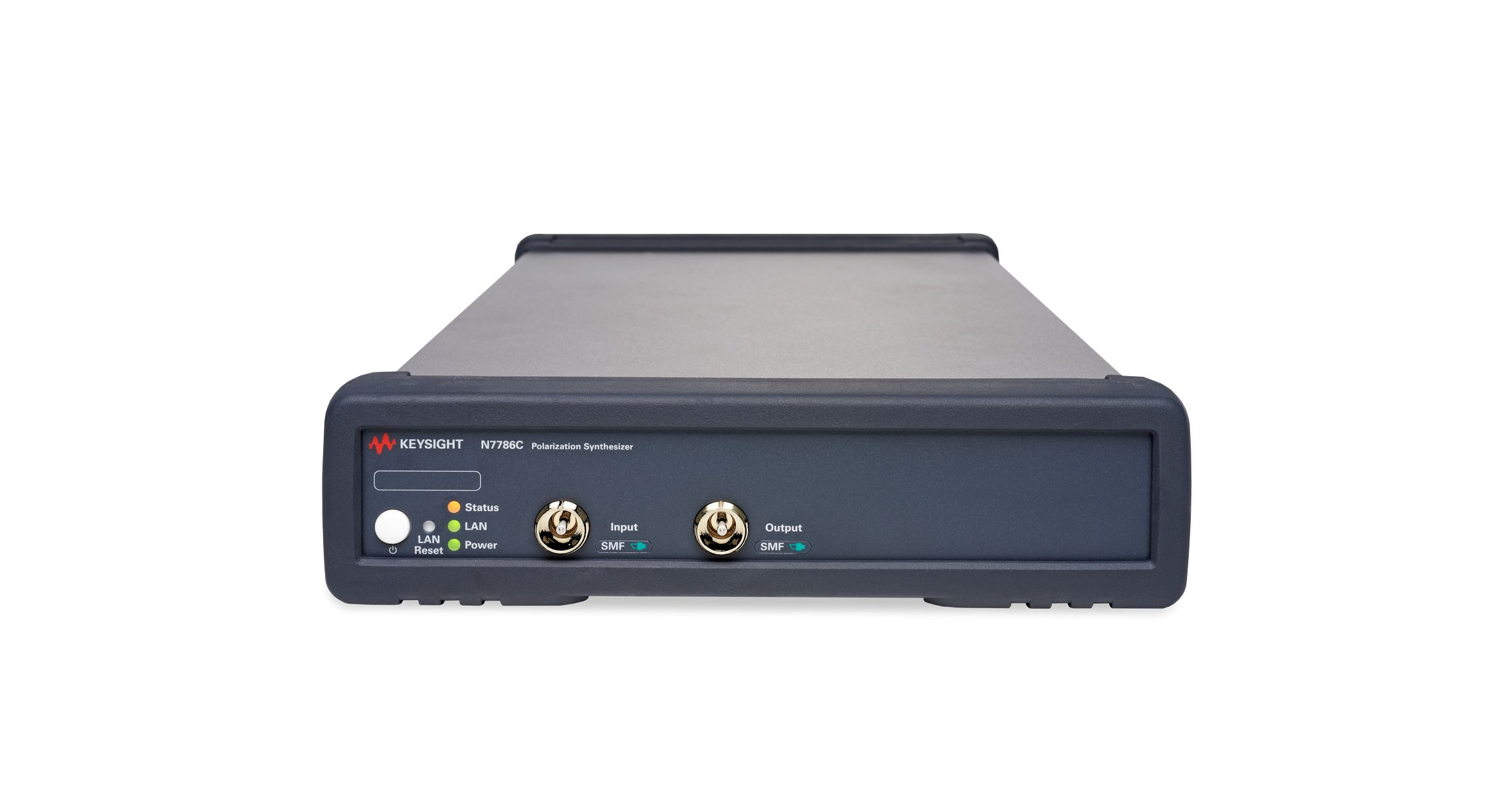

Keysight N7786C 偏振合成器光器件 PDL 偏振测试

产品简介

Keysight N7786C XP6 级偏振合成器，是面向光子器件测试的一体化偏振控制解决方案，集成高速铌酸锂偏振控制器与内置偏振计，依靠实时反馈闭环，精准设定、稳定、循环输出目标偏振态 SOP是德科技。工作波长覆盖 1240 nm～1650 nm，覆盖 O、C、L 等主流光通信波段；整机无活动光学元件，可靠性高、寿命长。支持多种工作模式：偏振稳定器、偏振态 SOP 切换器、偏振扰码器，可配合光子应用套件 PAS，和可调谐激光源、光功率计组成全自动 PDL（偏振相关损耗）扫描测试系统，是无源光器件、硅光芯片、光子集成 PIC 研发、晶圆级测试、产线自动化表征的核心设备。仪器支持 SCPI 程控，配备 LAN、USB 接口，可无缝接入 ATE 自动化测试平台。

核心特点

一体化闭环偏振控制：内置偏振计实时监测反馈，SOP 偏振态不确定度典型 1.5°，测试重复性好Keysight
宽波长覆盖：1240 nm ~ 1650 nm，适配 O、E、S、C、L 波段光通信器件测试
无机械光学结构：铌酸锂电光调制，无活动光学部件，抗震动、长期稳定
多工作模式：偏振稳定、斯托克斯参数自定义 SOP、偏振态序列高速切换、偏振随机扰码
高速偏振切换：SOP 循环速率最高 100 kSOPs/s，切换微秒级，适合大批量快速扫描测试是德科技K...
低插入损耗：典型≤5.0 dB，1550nm 处典型≤4.0 dB，减少链路功率损耗是德科技
宽输入光功率范围：-38 dBm ~ +19 dBm，适配不同光源输出功率
标准化程控接口：LAN、USB，SCPI 指令，兼容 Pathwave、PAS 光子测试软件，系统集成便捷
1U 机架紧凑型机身，便于测试台堆叠集成

核心规格参数

项目	参数
型号	Keysight N7786C XP6 偏振合成器
波长范围	1240 nm ~ 1650 nm
偏振态 SOP 不确定度	典型 1.5°
插入损耗	≤5.0 dB（1550nm 典型≤4.0 dB）
输入光功率范围	-38 dBm ~ +19 dBm
SOP 最高循环速率	100 kSOPs/s
反馈环路时间	＜150 µs
工作模式	偏振稳定、SOP 序列切换、偏振扰码、斯托克斯参数设定
光学结构	铌酸锂电光偏振控制，无活动光学部件
接口	LAN、USB，SCPI 程控
外形	1U 机架式独立主机
光纤	单模光纤适配

应用场景

应用案例

某硅光研发实验室使用 Keysight N7786C 搭配 N7776C 可调谐激光源、N7745C 多通道光功率计，搭建一体化 PAS 光子测试平台，自动完成宽光谱 PDL 扫描测量；N7786C 闭环稳定偏振态，消除光纤偏振漂移干扰，微秒级偏振切换，大幅缩短单颗芯片测试时长，保证多批次器件测试一致性。
