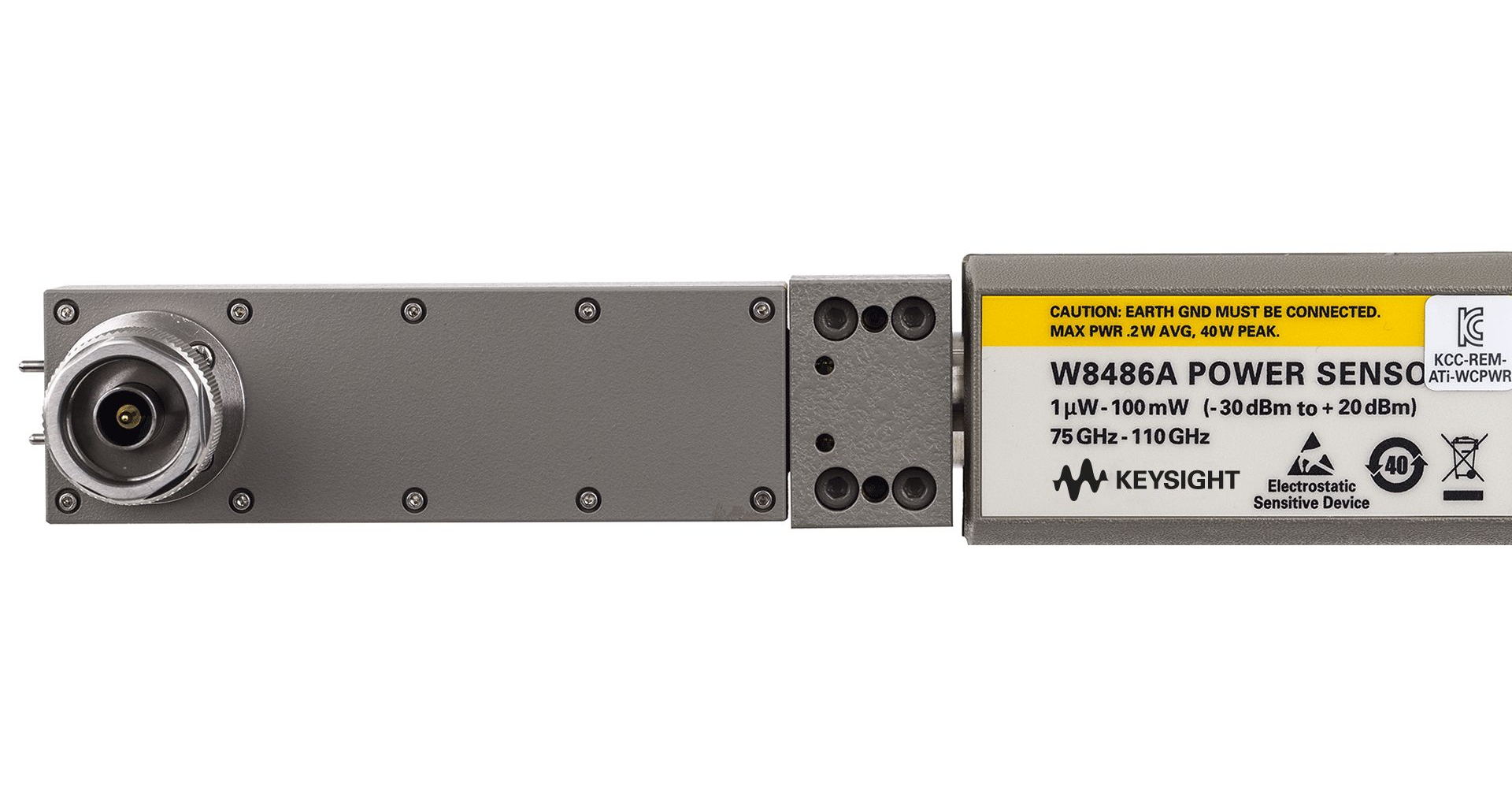

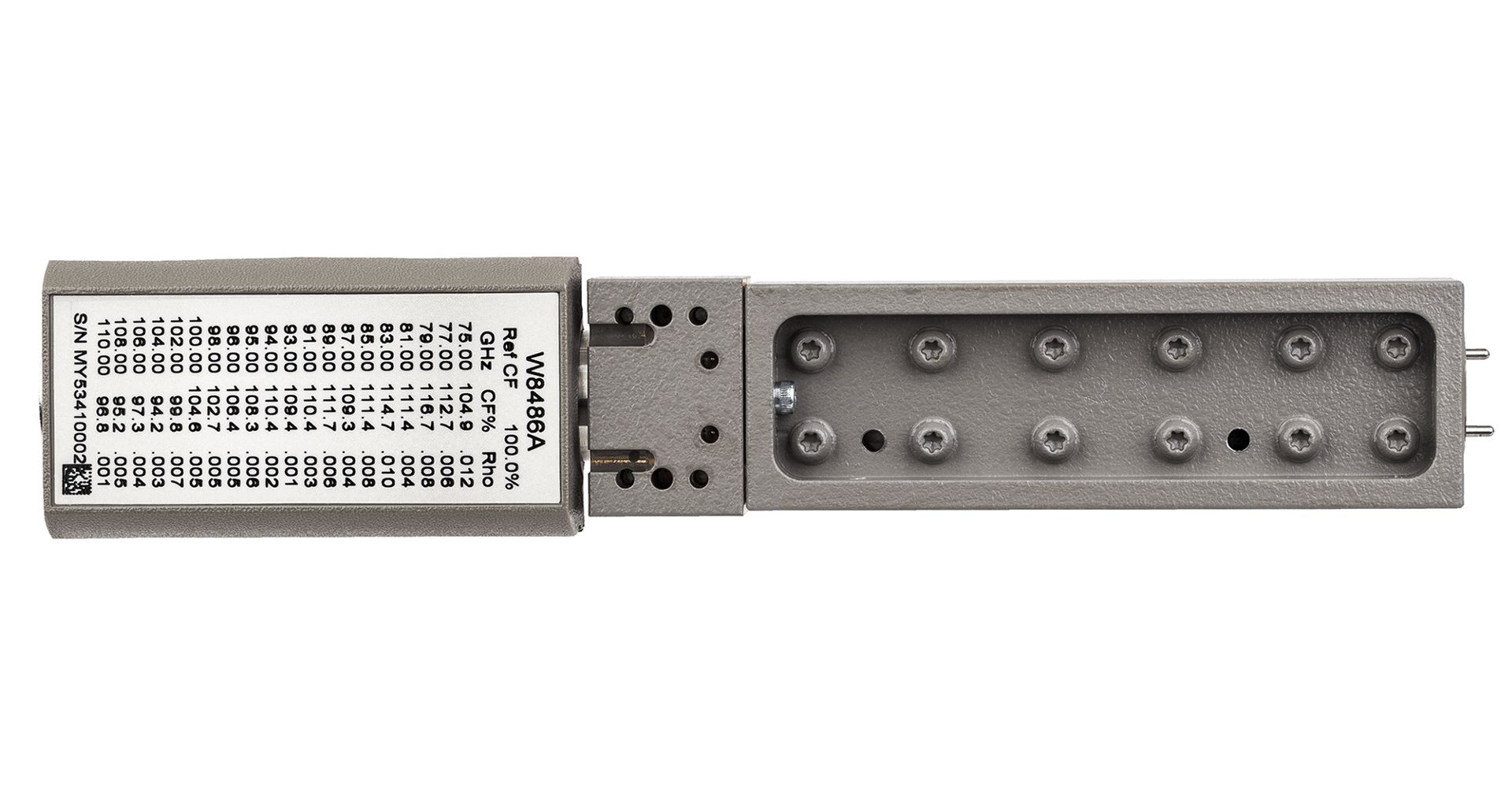

KEYSIGHT W8486A 波导功率传感器（W 波段，75–110 GHz）

KEYSIGHT W8486A 波导功率传感器 W 波段 75–110GHz 低驻波比毫米波功率精准测量

主要特性：

KEYSIGHT W8486A 是是德科技面向 W 波段（75–110 GHz）毫米波应用的专用功率传感器，聚焦毫米波系统功率精准测量需求。凭借宽功率量程与低驻波比设计，在复杂毫米波链路中实现低不确定性测量；50 MHz 校准端口与 NIST 溯源校准，保障长期测量稳定性。模块化设计可无缝接入 EPM、EPM-P、P 系列等功率计平台，适配实验室研发、产线批量测试与现场验证。无内置 EEPROM 需手动录入校准因子，操作灵活，广泛支撑 5G/6G 毫米波、雷达、卫星通信等领域的功率表征与性能验证。

获取报价

你的位置：首页

产品中心

KEYSIGHT W8486A 波导功率传感器 W 波段 75–110GHz 低驻波比毫米波功率精准测量

概述

一、产品差异化优点

W 波段全覆盖，测量范围宽：覆盖 75–110 GHz 核心毫米波频段，功率量程 - 30 至 + 20 dBm，满足从微弱信号到中等功率的全场景测量需求。
低驻波比，失配不确定性小：最大 SWR＜1.08，显著降低波导接口失配带来的测量误差，提升复杂链路下功率测量准确性。
高溯源精度，测量可靠：50 MHz 校准端口 + NIST 可追溯校准，确保测量结果符合国际标准，长期稳定性优异，数据可复现。
宽兼容，接入便捷：兼容 EPM（N1913/14B）、EPM-P（E4416/17A）、P 系列（N1911/12A）等主流功率计，快速融入现有测试系统。
二极管传感，响应快速：采用二极管功率传感元件，测量响应快、线性度好，适配动态毫米波信号的实时功率监测。

二、产品详细参数

参数类别	具体参数
频率范围	75 GHz – 110 GHz（W 波段）Keysight
功率测量范围	-30 dBm ～ +20 dBm（平均功率）Keysight
最大输入功率	200 mW（波导端口）
驻波比（SWR）	＜1.08（全频段）；50 MHz 校准端口＜1.076
传感元件	二极管功率传感元件Keysight
校准端口	50 MHz（用于系统校准与溯源）Keysight
校准溯源	可追溯至美国 NIST 毫米波传感器校准标准Keysight
存储特性	无内置 EEPROM，需手动录入传感器背面校准因子至功率计
兼容功率计	EPM（N1913/14B、E4418/19B）、EPM-P（E4416/17A）、P 系列（N1911/12A）；兼容 E1416A VXI、已停产 43x/70100A 等Keysight
应用波段	W 波段（毫米波）

三、应用场景

毫米波通信研发测试：5G/6G 毫米波基站、终端、射频前端模块的发射 / 接收功率测量，验证链路功率预算与功放性能。
雷达系统功率表征：车载雷达、安防雷达、气象雷达的毫米波发射功率、接收灵敏度测试，保障雷达探测精度与可靠性。
卫星通信系统测试：卫星载荷、地面站毫米波收发组件的功率校准与性能验证，支撑卫星通信链路设计与优化。
毫米波器件研发验证：波导滤波器、耦合器、功分器、毫米波放大器等无源 / 有源器件的插入损耗、增益与功率传输特性测试。
产线批量测试与校准：毫米波模块、组件的出厂功率筛查与校准，通过快速接入功率计实现批量测试，保障产品一致性。
科研与实验室测量：高校、科研院所毫米波电路与系统研究中的精准功率测量，为新型毫米波技术研发提供数据支撑。
