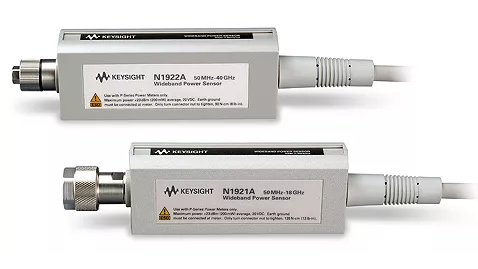

KEYSIGHT N1922A 宽带功率传感器 50MHz–40GHz 宽动态 内置校准 射频微波功率精准测量

主要特性：
KEYSIGHT N1922A 是是德科技面向宽带射频与微波应用的旗舰级功率传感器，聚焦 50 MHz–40 GHz 频段功率精准测量需求。凭借宽动态范围与内置校准功能，大幅简化测试流程、降低测量误差；EEPROM 存储全参数校正数据，确保长期测量一致性。模块化设计无缝接入 P 系列功率计平台，支持峰值 / 平均功率、峰均比等多维度测量，适配实验室研发、产线批量测试与现场验证。广泛支撑 5G/6G 毫米波、卫星通信、雷达系统及射频器件的功率表征与性能验证。
KEYSIGHT N1922A 宽带功率传感器（P 系列，50 MHz–40 GHz）
获取报价
KEYSIGHT N1922A 宽带功率传感器（P 系列，50 MHz–40 GHz） 你的位置： 首页 KEYSIGHT N1922A 宽带功率传感器（P 系列，50 MHz–40 GHz） 隐私政策 产品中心 KEYSIGHT N1922A 宽带功率传感器（P 系列，50 MHz–40 GHz） KEYSIGHT N1922A 宽带功率传感器 50MHz–40GHz 宽动态 内置校准 射频微波功率精准测量

KEYSIGHT N1922A 宽带功率传感器 50MHz–40GHz 宽动态 内置校准 射频微波功率精准测量

概述

一、产品差异化优点

  • 超宽频覆盖，应用场景广：覆盖 50 MHz–40 GHz 全频段，涵盖从低频射频到 Ka 波段微波，满足 5G/6G、卫星通信、雷达等多领域测试需求。

  • 内置零偏校准，测量更精准：集成直流参考源与开关电路，连接 DUT 时即可完成零偏与校准，消除外部校准源多连接带来的误差，降低连接器磨损。

  • 宽动态范围，信号适配强：-35 dBm 至 + 20 dBm 测量范围，兼顾微弱信号与中等功率信号，支持峰值功率与平均功率同步测量。

  • 智能数据存储，即插即用：校准因子、线性度、温度与带宽校正数据内置 EEPROM，接入功率计自动加载，无需手动录入，提升测试效率。

  • 低驻波比 + 高平坦度：最大 VSWR＜1.5，频率平坦度 ±0.2 dB，有效降低失配误差，确保全频段测量一致性。

  • 宽兼容，接入便捷：兼容 P 系列功率计（N1911A、N1912A、N8262A），标配 2.4mm 精密连接器，支持 1.5m/3m/10m 可选电缆长度，适配不同测试环境。

二、产品详细参数

参数类别具体参数
频率范围50 MHz – 40 GHz（P 系列宽带）
功率测量范围-35 dBm ～ +20 dBm（平均 / 峰值功率）
最大输入功率连续波 + 20 dBm（100 mW），峰值 + 27 dBm（500 mW）
驻波比（VSWR）＜1.5（全频段）
频率平坦度±0.2 dB（典型值）
传感元件二极管功率传感元件
校准功能内置直流参考源，支持连接 DUT 时零偏与校准
数据存储内置 EEPROM，存储校准因子、线性度、温度 / 带宽校正数据
连接器类型标配 2.4mm（公头）精密连接器
电缆长度标准 1.5m（5ft），可选 3m（10ft）、10m（31ft）
兼容功率计P 系列：N1911A、N1912A、N8262A
应用频段射频、微波、Ka 波段（50 MHz–40 GHz）

三、应用场景

  • 5G/6G 通信研发测试：基站射频前端、功放、滤波器、收发模块的发射 / 接收功率、峰均比测量，验证链路功率预算与功放线性度。

  • 卫星通信系统测试：卫星载荷、地面站微波收发组件的功率校准与性能验证，支撑卫星通信链路设计与优化。

  • 雷达系统功率表征：车载雷达、安防雷达、气象雷达的微波发射功率、接收灵敏度测试，保障雷达探测精度与可靠性。

  • 射频器件研发验证：功分器、耦合器、滤波器、放大器等无源 / 有源器件的插入损耗、增益与功率传输特性测试。

  • 产线批量测试与校准：射频模块、组件的出厂功率筛查与校准，通过快速接入功率计实现批量测试，保障产品一致性。

  • 科研与实验室测量：高校、科研院所射频微波电路与系统研究中的精准功率测量，为新型通信技术研发提供数据支撑。
