主要特性：

KEYSIGHT N5182B 是是德科技面向无线通信与射频测试的中高端矢量信号发生器，以低相噪、高功率、宽调制带宽为核心优势。支持 9 kHz–3/6 GHz（可选 7.2 GHz）全频段覆盖，80 MHz 矢量调制带宽满足 5G NR、WiFi 6/6E 等新一代无线标准测试需求。标配 OCXO 高稳定时基，支持多种模拟与数字调制，可生成精准的标准与自定义信号。兼容 PathWave 软件生态与自动化测试系统，广泛应用于 5G/6G、物联网、卫星通信、射频器件等领域的研发与生产测试。

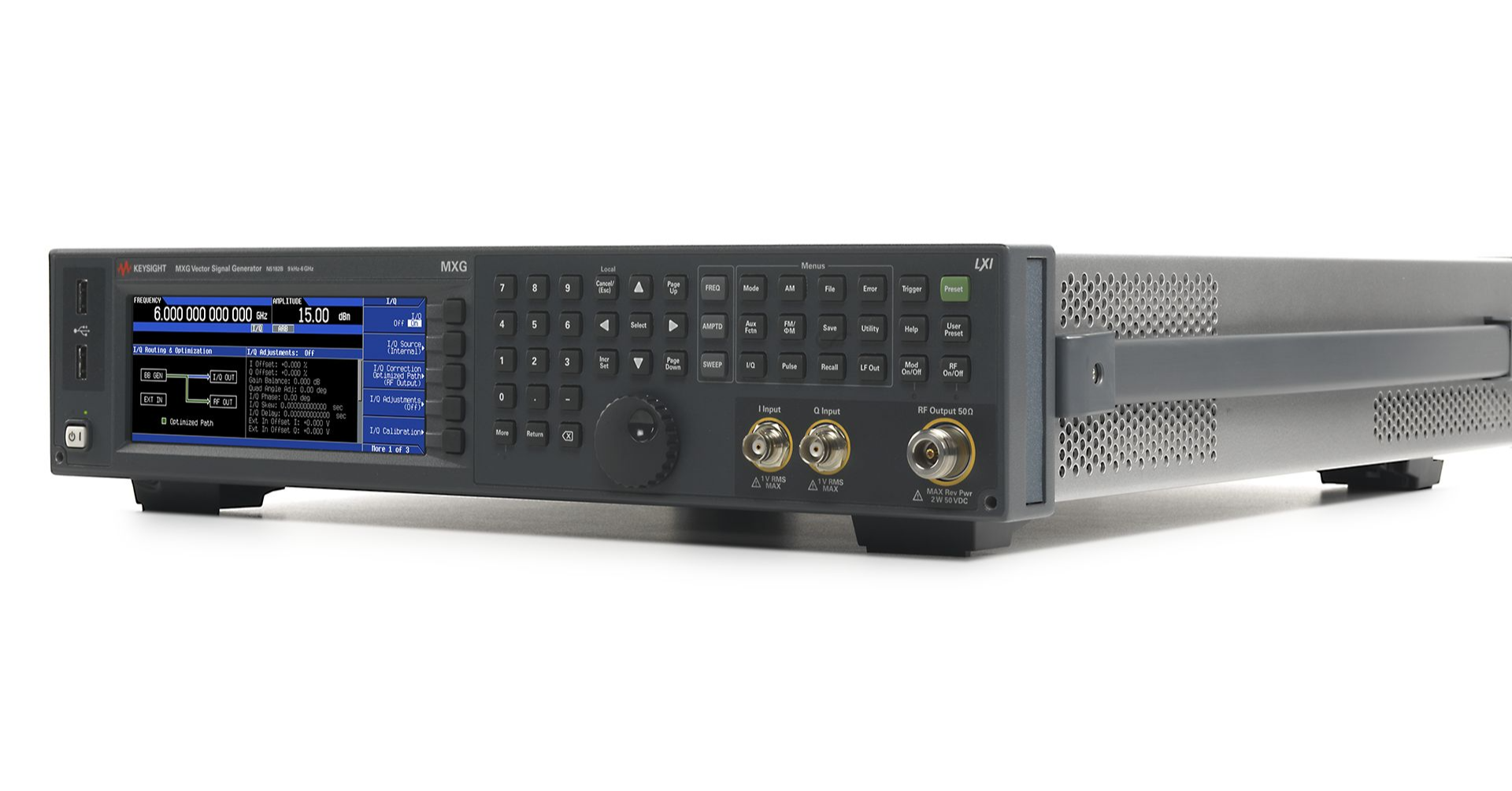

KEYSIGHT N5182B MXG X-Series 矢量信号发生器（9 kHz–3/6 GHz）

获取报价

KEYSIGHT N5182B 9kHz–6GHz MXG 矢量信号发生器低相噪高功率宽调制带宽无线通信测试优选

概述

一、产品差异化优点

宽频 + 宽调制，覆盖主流无线标准：9 kHz–3/6 GHz（可选 7.2 GHz），80 MHz 矢量调制带宽，完美支持 5G NR、LTE、WLAN 6/6E、GNSS 等新一代无线通信测试。
超低相噪 + 高功率，信号纯净强劲：1 GHz/20 kHz 偏移相噪低至 - 146 dBc/Hz，1EA 选件下 10 MHz–3 GHz 输出功率达 + 26 dBm，保障接收机与器件测试精度。
900 μs 快切换，提升测试吞吐量：列表 / 步进扫描模式下 < 900 μs 频率切换速度，大幅缩短批量测试时间，适配产线高吞吐量需求。
大波形内存 + 软件生态，信号生成灵活：内置 1024 MSa 任意波形内存，支持 PathWave Signal Studio 软件，一键生成标准与自定义调制信号，降低测试开发成本。
多接口兼容，自动化便捷：LAN (1000BaseT)/GPIB/USB 2.0 接口，支持 LXI、SCPI、IVI-COM，无缝融入自动化测试系统。
高稳定时基，长期测试可靠：标配 OCXO 时基（老化率 5×10⁻¹⁰/ 天），保障长期频率稳定与信号一致性，适合长时间老化与一致性测试。
向后兼容，保护投资：兼容 E4438C、E8267D 等前代信号发生器，降低系统升级成本，保护现有测试资产。
紧凑设计，部署灵活：2U 机架式设计，节省测试台空间，适配实验室与产线多种部署场景。

二、产品详细参数

参数类别	具体参数
频率范围	9 kHz–3 GHz（503 选件）/9 kHz–6 GHz（506 选件）/9 kHz–7.2 GHz（506+X07 选件）
频率分辨率	0.001 Hz
输出功率（标准 / 1EA 选件）	9 kHz–10 MHz：+13/+17 dBm；10 MHz–3 GHz：+18/+26 dBm；3–6 GHz：+16/+19 dBm
步进衰减器	0–130 dB（5 dB 步进，电子衰减）
相位噪声	-146 dBc/Hz @1 GHz, 20 kHz offset（典型）
频率切换速度	<900 μs（列表 / 步进扫描模式，典型）
频率稳定度	OCXO：老化率 5×10⁻¹⁰/ 天（标配）
矢量调制带宽	80 MHz（标配）
任意波形内存	1024 MSa（标配）
调制方式	AM/FM/PM/ 脉冲（模拟）；QPSK/QAM/OFDM/5G NR/LTE/WiFi/GNSS（数字，需软件支持）
射频连接器	N 型（公头，50 Ω）
控制接口	LAN (1000BaseT)、GPIB、USB 2.0（支持 LXI）
外形尺寸	2U 机架式（88 mm H × 426 mm W × 489 mm L）
供电	100/120/220/240 VAC，50/60 Hz，最大 300 W
重量	≤15.9 kg（净重）

三、应用场景

5G/6G 通信测试：5G NR FR1、LTE-A Pro、NB-IoT 等基站与终端的发射机、接收机性能测试，验证调制精度、EVM、ACPR 等关键指标。
WLAN 6/6E/7 测试：WiFi 6/6E/7、802.11ax/be 等无线局域网设备的调制特性、吞吐量、抗干扰能力测试，保障高速无线连接性能。
GNSS 卫星导航测试：GPS、GLONASS、Galileo、北斗等卫星导航信号生成，测试导航接收机的捕获、跟踪、定位精度与抗干扰能力。
射频器件参数测试：滤波器、放大器、混频器、衰减器、开关等无源 / 有源器件的增益、插损、回损、谐波、调制特性测试，精准表征器件性能。
物联网（IoT）设备测试：NB-IoT、LoRa、Sigfox 等低功耗广域网设备的发射功率、接收灵敏度、调制质量测试，保障物联网设备可靠通信。
产线批量测试与校准：无线终端、射频模块的出厂功率、频率、调制特性筛查与校准，通过自动化测试系统实现批量一致性测试，提升生产效率。
科研与实验室研发：高校、科研院所无线通信、射频电路、新型通信技术研究中的信号生成与测试，为前沿技术研发提供可靠信号源支撑。
