KEYSIGHT N5224A 10MHz–43.5GHz PNA 网络分析仪 高动态 高精度 宽频 射频 / 微波器件测试优选

主要特性：

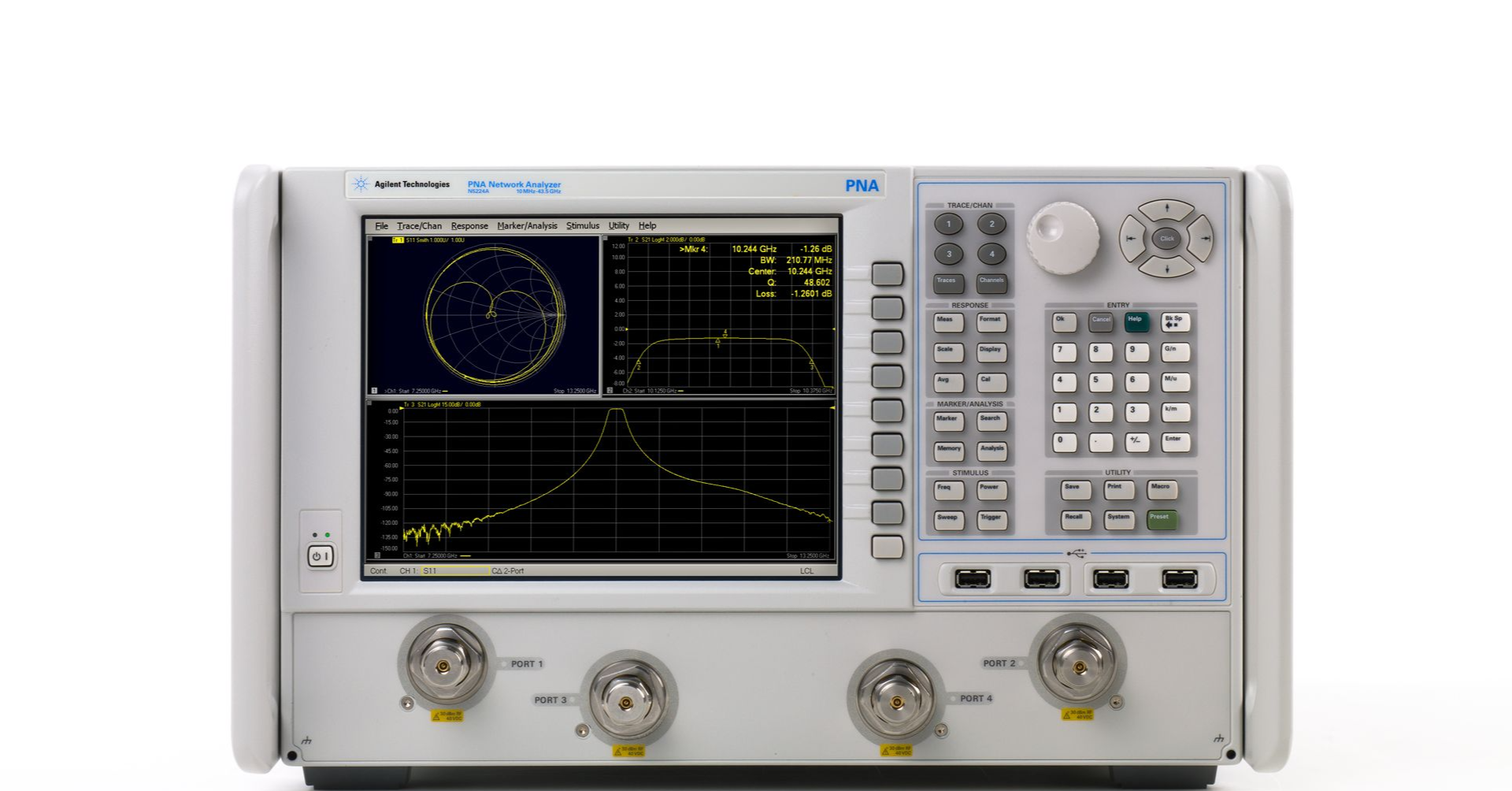

KEYSIGHT N5224A 是是德科技 PNA 系列旗舰级微波网络分析仪，以宽频覆盖、高动态、高精度为核心优势，覆盖 10 MHz 至 43.5 GHz（2/4 端口可选）。采用高性能接收机与低噪声源设计，实现极致动态范围与测量精度，可精准表征滤波器、放大器、混频器、天线等无源 / 有源器件的 S 参数、非线性特性与频率响应。支持多通道、多轨迹测量，兼容自动化测试系统与 PathWave 软件生态，广泛应用于 5G/6G、卫星通信、雷达、毫米波组件等领域的研发验证与批量测试；该型号已停产，建议升级至 N5224B 以获得持续技术支持与性能提升。
KEYSIGHT N5224A PNA 微波网络分析仪（10 MHz–43.5 GHz）
获取报价
KEYSIGHT N5224A PNA 微波网络分析仪（10 MHz–43.5 GHz） 你的位置： 首页 KEYSIGHT N5224A PNA 微波网络分析仪（10 MHz–43.5 GHz） 隐私政策 产品中心 KEYSIGHT N5224A PNA 微波网络分析仪（10 MHz–43.5 GHz） KEYSIGHT N5224A 10MHz–43.5GHz PNA 网络分析仪 高动态 高精度 宽频 射频 / 微波器件测试优选

KEYSIGHT N5224A 10MHz–43.5GHz PNA 网络分析仪 高动态 高精度 宽频 射频 / 微波器件测试优选

概述

一、产品差异化优点

  • 超宽频覆盖，单台覆盖多波段：10 MHz–43.5 GHz 全频段覆盖，支持 2 端口（单源）/4 端口（双源）配置，满足 L 至 Ka 波段微波测试需求，无需多台仪器切换

  • 超高动态范围，弱信号测量精准：127 dB 系统动态范围、132 dB 接收机动态范围，10 Hz IFBW 下本底噪声低至 - 114 dBm，可精准测量低插损、高隔离度器件

  • 高功率 + 宽功率扫描，测试灵活：+13 dBm 标准输出功率，38 dB 宽功率扫描范围，支持放大器压缩点、互调等非线性特性测试

  • 极致测量精度，数据可靠：0.1 dB 压缩精度（+12 dBm 输入），频率分辨率 0.1 Hz，保障长期测试一致性与数据可信度

  • 多端口 + 多通道，高效测试：4 端口双源配置支持双工器、混频器等多端口器件一次性测试，200 通道、32k + 测量点，提升测试效率

  • 多接口兼容，自动化便捷：LAN (1000BaseT)/GPIB/USB 2.0 接口，支持 LXI、SCPI、IVI-COM，无缝融入自动化测试系统

  • 软件生态完善，功能全面：兼容 PathWave Network Analyzer 软件，支持 S 参数、时域、阻抗、非线性、材料特性等扩展测量应用

  • 紧凑设计，部署灵活：2U 机架式设计，节省测试台空间，适配实验室与产线多种部署场景

  • 升级路径清晰，保护投资：官方提供 N5224A→N5224B 升级计划，以较低成本获得新型号完整支持与性能提升。



二、产品详细参数

参数类别具体参数
频率范围10 MHz – 43.5 GHz
频率分辨率0.1 Hz
端口配置2 端口（单信号源）/4 端口（双内置信号源）
系统动态范围127 dB（典型）
接收机动态范围132 dB（典型）
输出功率+13 dBm（标准，50 Ω）
功率扫描范围38 dB（典型）
本底噪声-114 dBm @10 Hz IFBW（典型）
测量精度0.1 dB 压缩精度（+12 dBm 输入）
中频带宽（IFBW）10 Hz – 15 MHz（可调）
测量点数最大 32,001 点
测量通道最大 200 通道
射频连接器2.4 mm（公头，50 Ω）
控制接口LAN (1000BaseT)、GPIB、USB 2.0（支持 LXI）
外形尺寸2U 机架式（88 mm H × 426 mm W × 489 mm L）
供电100/120/220/240 VAC，50/60 Hz，最大 300 W
重量≤15.9 kg（净重）
产品状态已停产（Obsolete），支持升级至 N5224B



三、应用场景

  • 射频 / 微波无源器件测试：滤波器、双工器、耦合器、衰减器、开关、天线等器件的 S 参数、插损、回损、隔离度、驻波比测试，精准表征器件性能

  • 有源器件测试：放大器、混频器、振荡器、收发模块等的增益、噪声系数、压缩点、互调、相位噪声、变频损耗测试，验证器件线性与非线性特性

  • 5G/6G 通信测试：5G NR FR2、毫米波基站 / 终端的射频前端、天线阵列、滤波器等组件测试，保障通信系统性能

  • 卫星通信测试：卫星转发器、上 / 下变频器、天线、T/R 组件等的频率响应、增益、隔离度测试，支撑卫星通信系统研发

  • 雷达系统测试：雷达收发模块、天线、滤波器、限幅器等的 S 参数、非线性特性测试，保障雷达系统探测精度与抗干扰能力

  • 毫米波组件测试：毫米波滤波器、放大器、混频器、波导组件等的高频特性测试，满足毫米波通信、雷达等前沿应用需求

  • 产线批量测试与校准：射频 / 微波模块、组件的出厂参数筛查与校准，通过自动化测试系统实现批量一致性测试，提升生产效率

  • 科研与实验室研发：高校、科研院所射频 / 微波电路、毫米波技术、新型通信技术研究中的器件表征与系统测试，为前沿技术研发提供可靠测试平台


文件下载
