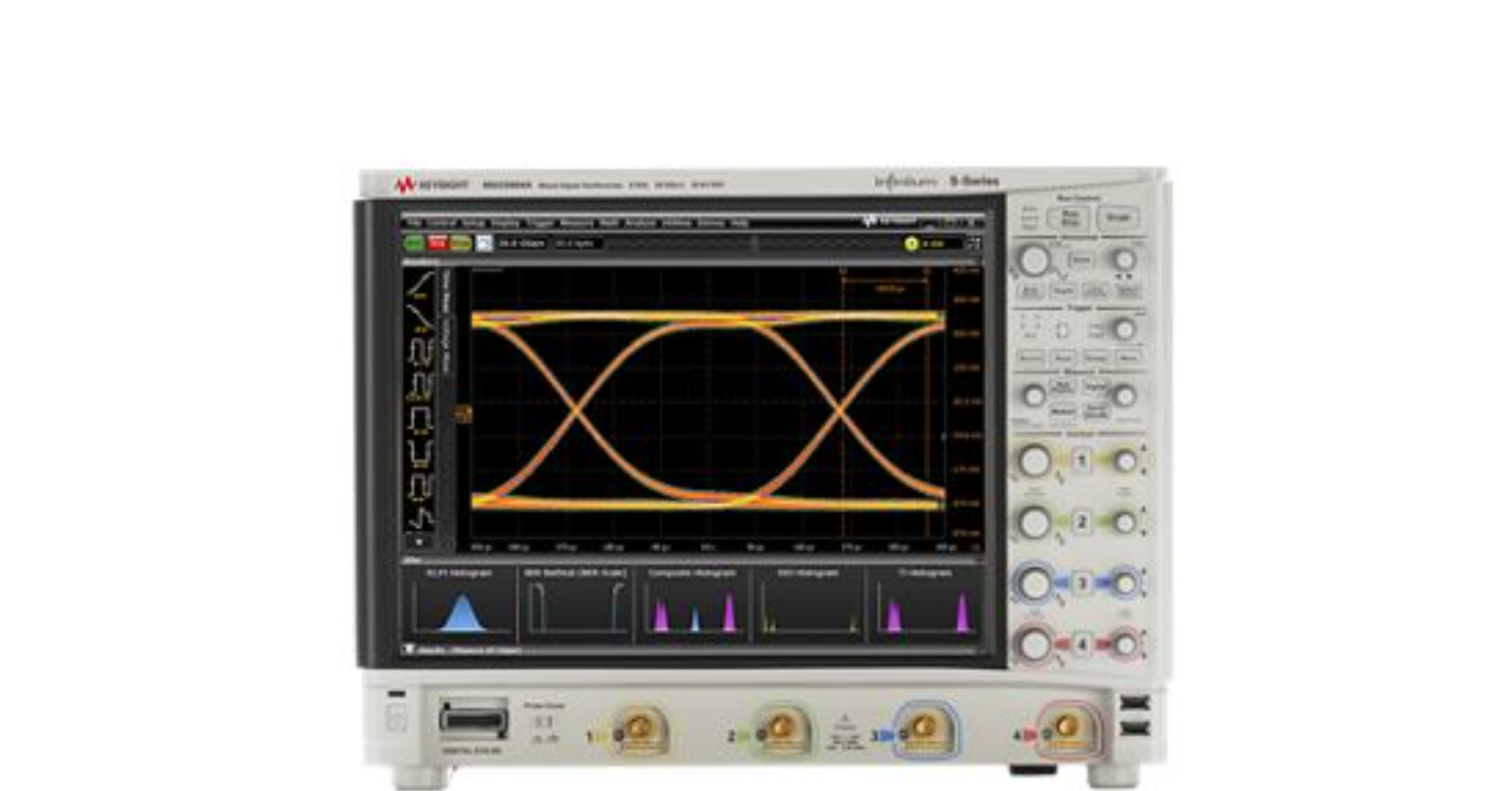

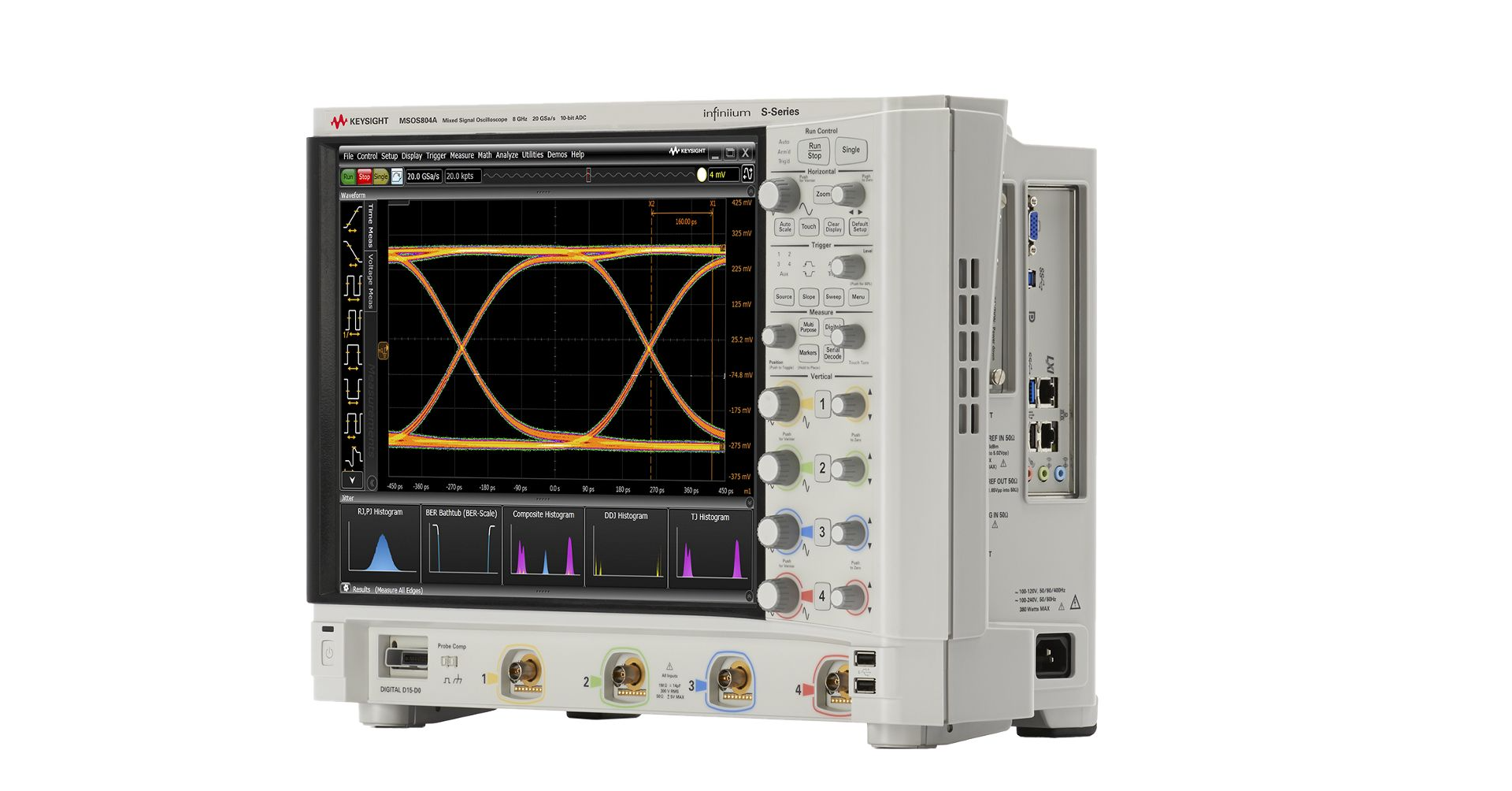

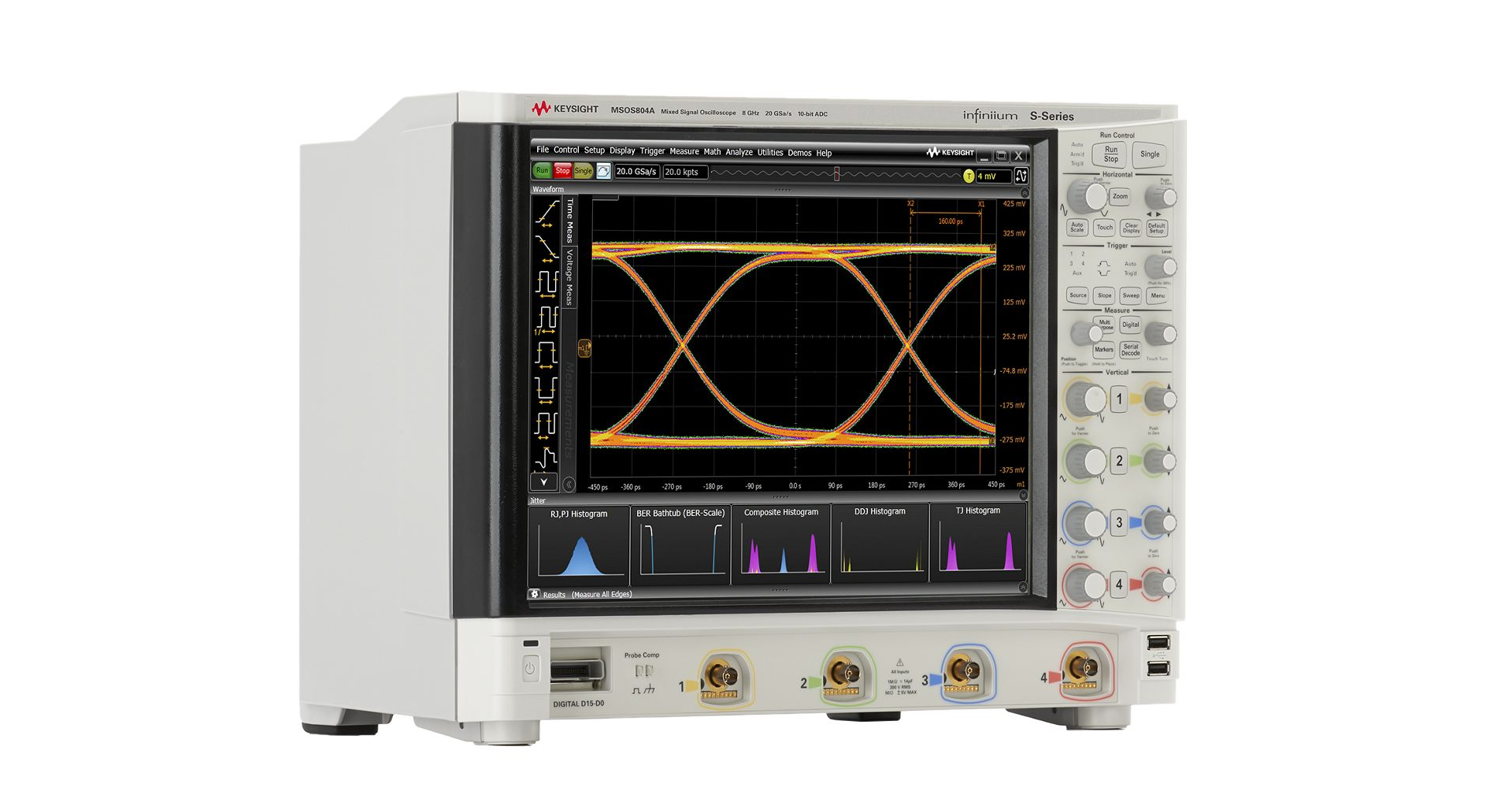

KEYSIGHT MSOS804A 高清晰度示波器 8GHz带宽 4模拟+16数字通道示波器
KEYSIGHT MSOS804A 高清晰度示波器 8GHz带宽 4模拟+16数字通道示波器
1. 品牌介绍
2. 产品特点
宽带宽与多通道配置：具备8GHz带宽，拥有4个模拟通道和16个数字通道，可同时实现模拟信号与数字信号的同步测量，适配混合信号测试场景，满足多类型信号同步观测需求，覆盖从低频到高频的测试范围。
高分辨率与高采样性能：采用10位模数转换器（ADC），搭配低噪声前端，系统ENOB可达7.4位；支持高分辨率模式，可实现高达16位的垂直分辨率，能精准捕捉信号的细微变化；采样率最高可达20 GSa/s，可清晰还原高速信号的瞬态特性。
充足的存储与快速处理：每通道标配50 Mpts存储器，可通过选件扩展至更高容量，能捕获更长时间的信号轨迹，便于分析周期性信号与异常信号；搭载Intel i5主板与8G RAM，配备固态硬盘，启动速度快，数据处理高效，数据卸载速度最高可达200 MB/s。
便捷的操作与显示：配备15英寸多点触控电容触摸屏，界面简洁易懂，支持多点触控操作，便于用户快速调整测试参数、查看信号波形；支持离线分析功能，可在测试完成后对数据进行深度分析，降低操作门槛。
丰富的测试与兼容能力：支持多种协议分析，包括CAN、LIN、PCI Express、FlexRay等，可满足不同领域的协议测试需求；兼容多种电压、电流、差分、单端等类型的探头，可根据测试场景灵活选配；支持合规性测试与分析软件，简化测试流程。
稳定的信号保真度：具备平坦的频率响应，搭配低噪声前端与超稳时基，可实现高信号保真度，能真实还原被测信号的原始特性，确保测量数据的准确性与稳定性，满足各类严苛的高速信号测试要求。
3. 产品规格
带宽：8GHz，具备平坦频率响应，可实现高信号保真度。
通道配置：4个模拟通道 + 16个数字通道，支持混合信号同步测量。
采样率：最高可达20 GSa/s，2个通道工作时可达20 GSa/s，4个通道工作时可达10 GSa/s。
存储器深度：每通道标配50 Mpts，可通过选件扩展至100 Mpts、200 Mpts、400 Mpts等规格。
分辨率与ENOB：10位模数转换器（ADC），系统ENOB为7.4位；高分辨率模式下可实现高达16位垂直分辨率。
操作与显示：15英寸多点触控电容触摸屏，支持离线分析功能；搭载Intel i5主板、8G RAM，配备固态硬盘。
接口规格：支持USB 3.0和以太网接口，数据卸载速度最高可达200 MB/s，便于数据传输与远程控制。
可选配置：存储器深度扩展选件、精密BNC至SMA适配器、各类探头、协议分析与合规性测试软件。
标配附件：4个N2873A 500 MHz无源探头、探针附件袋、是德科技输入/输出库套件、本地化电源线、前面板盖、8GHz BNC校准电缆、键盘和鼠标、用户指南及程序员指南。
4. 应用场景
车载电子测试场景：适用于车载以太网等车载电子设备的测试，可对车载终端以太网接口的数据传输进行全方位分析与调试，支持相关协议测试，适配车辆智能化、互连化发展需求。
通信领域测试场景：用于通信设备、通信模块及通信芯片的研发与测试，可精准测量高速通信信号的特性，分析信号完整性，辅助工程师完成产品参数调试与设计验证。
航空航天测试场景：适配航空航天领域的电子元器件、设备测试，凭借宽带宽、高分辨率的特性，可完成高频、高速信号的精准测量，满足航空航天领域的测试要求。
高速数字调试场景：用于高速数字电路、数字模块的调试与故障排查，可同步观测模拟与数字信号，捕捉瞬态异常信号，助力工程师快速定位问题、优化设计。
实验室与量产测试场景：作为实验室常用的高速信号测试仪器，适配各类小型测试实验、教学演示等场景；可集成到自动化测试系统（ATE）中，用于电子产品量产过程的快速质量检测，保障产品出厂质量一致性。
