Ceyear思仪 1650E 任意波形发生器
1. 品牌介绍
思仪专注电子测量仪器研发与制造，具备自主核心技术，围绕射频微波、通信、雷达、光电等领域构建测试测量产品体系，为科研、研发、生产、检测等环节提供稳定可靠的测试仪器与解决方案，持续支撑电子信息领域测试与验证工作。
2. 产品特点
宽频带高采样性能：最高采样率 25.6GSa/s，最大输出带宽 10.2GHz，16bits 高垂直分辨率，可精准生成与还原宽带复杂信号。
宽带频响实时补偿：内置频响补偿技术，优化带内平坦度，典型宽带信号平坦度可达 ±0.4dB，提升输出信号质量。
多通道同步输出：支持 2/4 通道配置，通道间同步精度 ±10ps，可独立输出、反向输出或通道运算叠加输出。
深存储长波形回放：单通道最大 8GSa 存储深度，高采样率下支持长时间波形连续回放，满足复杂场景信号模拟。
丰富波形与调制能力：支持正弦、方波、脉冲、噪声、I/Q 矢量、雷达信号等，支持多种文件格式导入与序列编辑。
低抖动快沿脉冲：脉冲上升时间低至 46ps，搭配抖动抑制技术，适配高速数字与高精度脉冲测试。
灵活触发与控制：支持定时、外触发、循环、单次播放，播放次数可设，支持 Marker 标记输出与多机同步。
完善接口与扩展：配备 USB、网口程控接口，支持存储扩展、稳相电缆、DUC 模式等选件扩展。
3. 产品规格
采样率：最高 25.6GSa/s，100Sa/s~25.6GSa/s 连续可调
垂直分辨率：16bits/8bits（按模式与选件）
输出带宽：最大 10.2GHz（DC~10.2GHz）
通道配置：标配 2 通道，可选 4 通道
存储深度：16bits 下最大 4GSa / 通道；8bits 下最大 8GSa / 通道
通道同步：同步不确定度 ±10ps，延迟调节 ±2ns
脉冲性能：上升时间最低 46ps，RMS 抖动典型值 0.03ps
输出幅度：单端 50mVpp~1.0Vpp，差分 100mVpp~2.0Vpp
输出耦合：直流耦合 / 交流耦合可选，单端 / 差分接口
Marker 功能：1 路 Marker / 通道，支持标记同步输出
接口：波形输出 SMA、触发 SMA、10MHz 参考、USB、网口
工作环境：0℃~40℃，供电 AC220V±10%，50Hz±5%
物理尺寸：(426±2)mm×(132.5±1.2)mm×(445.7±2)mm
4. 应用场景

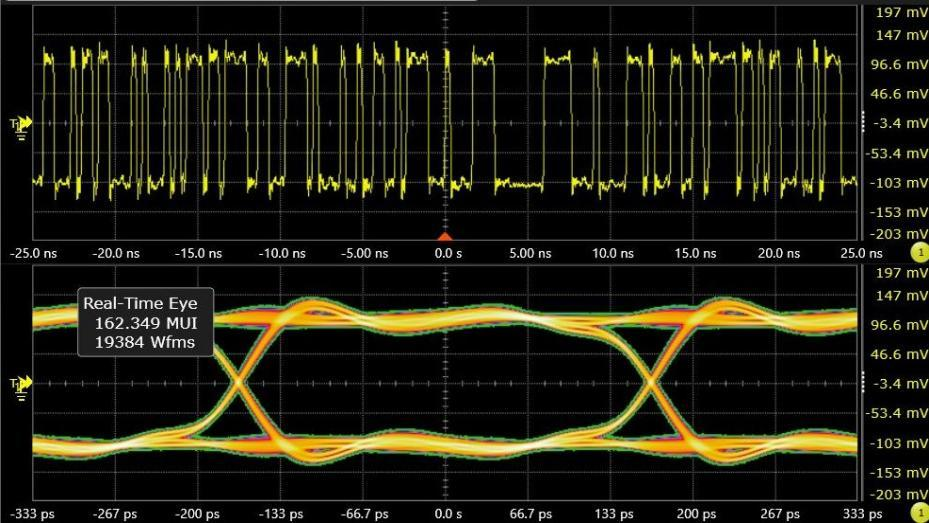

宽带通信测试：5G/6G、光通信、高速串行信号、NRZ/PAM4 眼图模拟、SerDes 与光模块测试。
雷达与导航系统：宽带雷达信号激励、脉冲模拟、信道仿真、导航设备性能验证。
电子对抗与侦察：复杂电磁环境信号模拟、干扰信号生成、接收机测试。
半导体与集成电路：高速芯片、接口、光电器件的激励信号与极限性能测试。
科研与教学实验：高校与科研机构电子信息、光电、微波领域实验与研究。
生产与外场检测：设备研制、产线测试、外场试验、维护检测中的激励信号供给。
