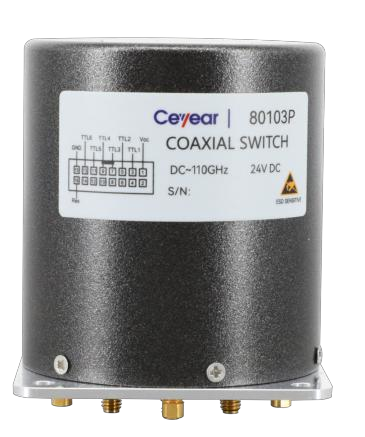

思仪 80119P/80103P 同轴开关 | DC~110GHz 超宽带 SP4T/SP6T 射频开关
思仪 80119P/80103P 同轴开关 | DC~110GHz 超宽带 SP4T/SP6T 射频开关
一、品牌介绍
中电科思仪科技股份有限公司（Ceyear）专注于电子测量、微波毫米波、光电测试等领域的产品研发与制造，具备完善的射频微波器件设计与生产能力。旗下射频微波开关、测试仪器、连接器等产品，以稳定性能与可靠指标，服务于科研、工业、通信、航空航天等行业，为射频系统与测试平台提供专业元器件支撑。
二、产品特点
超宽带工作频段
工作频率覆盖 DC~110GHz，全频段保持稳定射频性能，满足毫米波与宽带射频系统使用要求。
高隔离与低损耗
不同频段下隔离度最高可达 80dB，插入损耗控制在合理范围，减少信号衰减与串扰。
自保持与自动复位
采用自保持工作方式，通路切换时自动复位断开其他通路，配合内置 50Ω 吸收负载，提升系统匹配性。
长使用寿命
机械使用寿命不低于 50 万次，可满足长期频繁切换场景使用。
标准控制与供电
支持 24V 直流供电与 TTL 高电平控制，接口定义规范，便于系统集成与自动化控制。
稳定环境适应性
可在 - 20℃~+70℃环境稳定工作，具备较强的振动与冲击耐受能力，适配复杂使用环境。
三、产品规格
射频指标
频率范围：DC~110GHz
驻波比（Max）：DC~20GHz 为 1.4；20~67GHz 为 1.8；67~90GHz 为 2.1；90~110GHz 为 2.3
插入损耗（Max）：DC~20GHz 为 0.6dB；20~67GHz 为 1.2dB；67~90GHz 为 1.8dB；90~110GHz 为 2.1dB
隔离度（Min）：DC~20GHz 为 80dB；20~67GHz 为 70dB；67~110GHz 为 60dB
电气控制
工作方式：自保持
工作电压：24V（22V~28V）
控制信号：TTL 高电平（2.5V~5.5V）
切换时间：≤15ms（常温）
机械与环境
射频接口：1.0mm (f)
寿命：≥50 万次
重量：≤280g
工作温度：-20℃~+70℃
存储温度：-55℃~+85℃
湿度：95% RH（40℃）
振动：10G RMS，20~2000Hz
冲击：50G，1/2 Sine，11msec
四、应用场景
电子测量仪器
用于信号源、频谱分析仪、网络分析仪等设备内部信号路由与通道切换。
自动测试系统
适配 ATE 自动化测试平台，实现多端口、多频段器件的快速切换测试。
微波与毫米波通信
应用于 5G/6G 通信、卫星通信、雷达系统等设备的射频信号通路选择。
科研与实验室测试
满足高校、研究所对宽带射频、毫米波器件的实验验证与指标测试需求。
广播电视与射频系统
支撑射频信号分配、链路切换与系统校准，保障信号传输稳定可靠。
