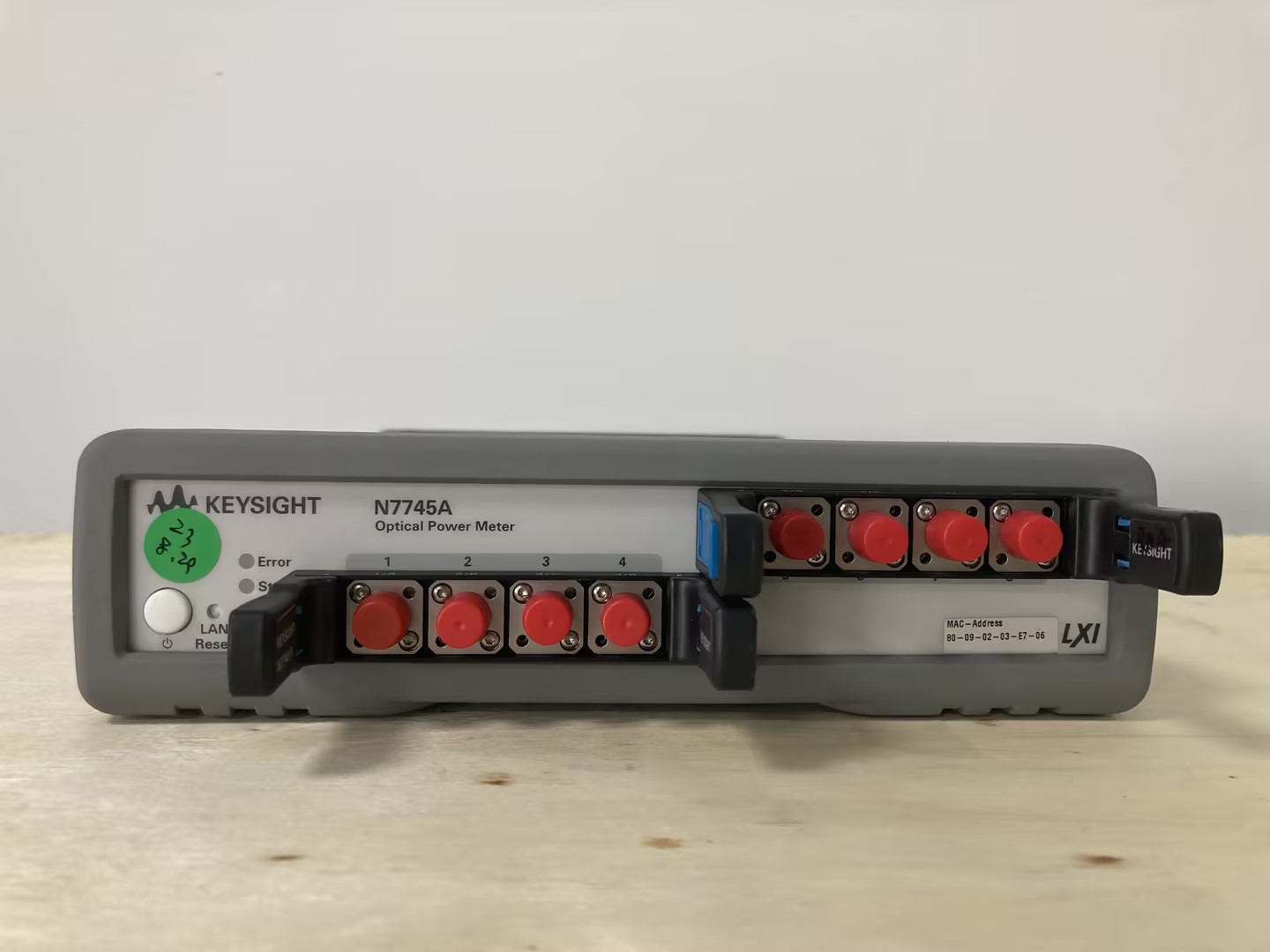

KEYSIGHT N7745A 8 通道多端口光功率计，1250–1650nm 全波段覆盖，高速高精度同步测量，1U 高密度设计，适配光通信多端口器件自动化测试，大幅提升研发与产线效率
KEYSIGHT N7745A 8 通道多端口光功率计，1250–1650nm 全波段覆盖，高速高精度同步测量，1U 高密度设计，适配光通信多端口器件自动化测试，大幅提升研发与产线效率
1. 品牌介绍
是德科技（KEYSIGHT Technologies）源自安捷伦科技，是全球领先的电子测试测量仪器与解决方案提供商，传承 60 余年精密测量技术积淀，专注于通信、半导体、航空航天、光电等领域。公司以创新技术、可靠性能与完善服务树立行业标杆，产品覆盖射频微波、数字、光电、通用测试全品类，助力全球客户加速研发、优化生产、保障质量。KEYSIGHT N7700 系列为旗舰级光电测试平台，N7745A 作为经典 8 通道主力型号，以高集成度、高速测量与稳定可靠，成为多端口光功率测量的行业标杆。
2. 产品特点
8 通道高密度集成
单台 1U 半机架宽度集成 8 路独立 InGaAs 光传感器，节省机架空间，简化多端口器件测试布线，支持多通道同步并行测量，显著提升测试吞吐量。
超高速测量性能
最短平均时间 1µs，3dB 截止测量带宽达 240kHz，满足瞬态光信号、功率抖动与高速扫频测试；每通道 100 万样本存储器，实现高速数据连续采集与无中断传输。
宽动态与高精度
扫频 / 记录应用动态范围 65dB（无需量程切换），功率量程 - 80dBm 至 + 10dBm；功率测量不确定度 ±2.5%，偏振相关性典型 <±0.01dB，微弱信号与大功率信号测量精准可靠。
全波段与便捷连接
波长覆盖 1250–1650nm，兼容 O/E/S/C/L/U 全通信波段；采用专利 N7740 四合一光纤适配器，支持 FC/SC/LC/MU/ 裸纤快速连接，卡扣式设计确保连接稳定、重复性高。
自动化与远程控制
符合 LXI C 类标准，内置 Web GUI，支持 LAN/USB/GPIB 接口与 SCPI 指令，无缝对接自动化测试系统；代码兼容前代光功率计，保护用户投资。
稳定可靠设计
工业级硬件架构，适配 7×24 小时产线运行；低噪声电路设计，暗电流稳定归零，长期测量一致性优异。
3. 产品规格
通道数：8 通道独立 InGaAs 光电传感器
波长范围：1250 nm–1650 nm（标准）
功率量程：-80 dBm 至 +10 dBm；最大安全输入 +16 dBm
测量带宽：最高 240 kHz（3dB 截止）
平均时间：1 µs–10 s 可调
动态范围：65 dB（无量程切换）
测量不确定度：±2.5%（参考条件）
偏振相关性：典型 <±0.01 dB
数据存储：每通道 100 万样本存储器Keysight
接口：LAN（10/100/1000）、USB 2.0、GPIB（可选）Keysight
物理特性：1U 半机架宽（426×44×241 mm）；重量约 3 kg
供电：100–240 V AC，50/60 Hz
4. 应用场景
光通信器件研发与量产
WSS（波长选择开关）、ROADM（可重构光分插复用器）、PON 分路器、阵列波导光栅（AWG）、光复用器等多端口器件插入损耗、均匀性、偏振相关损耗测试Keysight。
光模块与有源器件测试
高速光收发模块、光放大器（EDFA）、硅光芯片功率校准、稳定性分析、批量产线质检，保障器件性能一致性。
光纤通信系统测试
WDM/DWDM 系统通道功率均衡、光链路损耗监测、传输系统性能验证，优化网络传输质量。
自动化产线测试
适配光器件大批量生产测试，多通道并行测量 + 高速数据传输，降低单器件测试成本，提升产线效率。
科研与实验室应用
新型光器件特性表征、光电材料研究、激光源稳定性测试、光纤传感系统校准，满足高精度测量需求。
光网络运维与校准
通信机房端口巡检、光功率基准校准、故障定位与链路诊断，保障光网络稳定运行。
