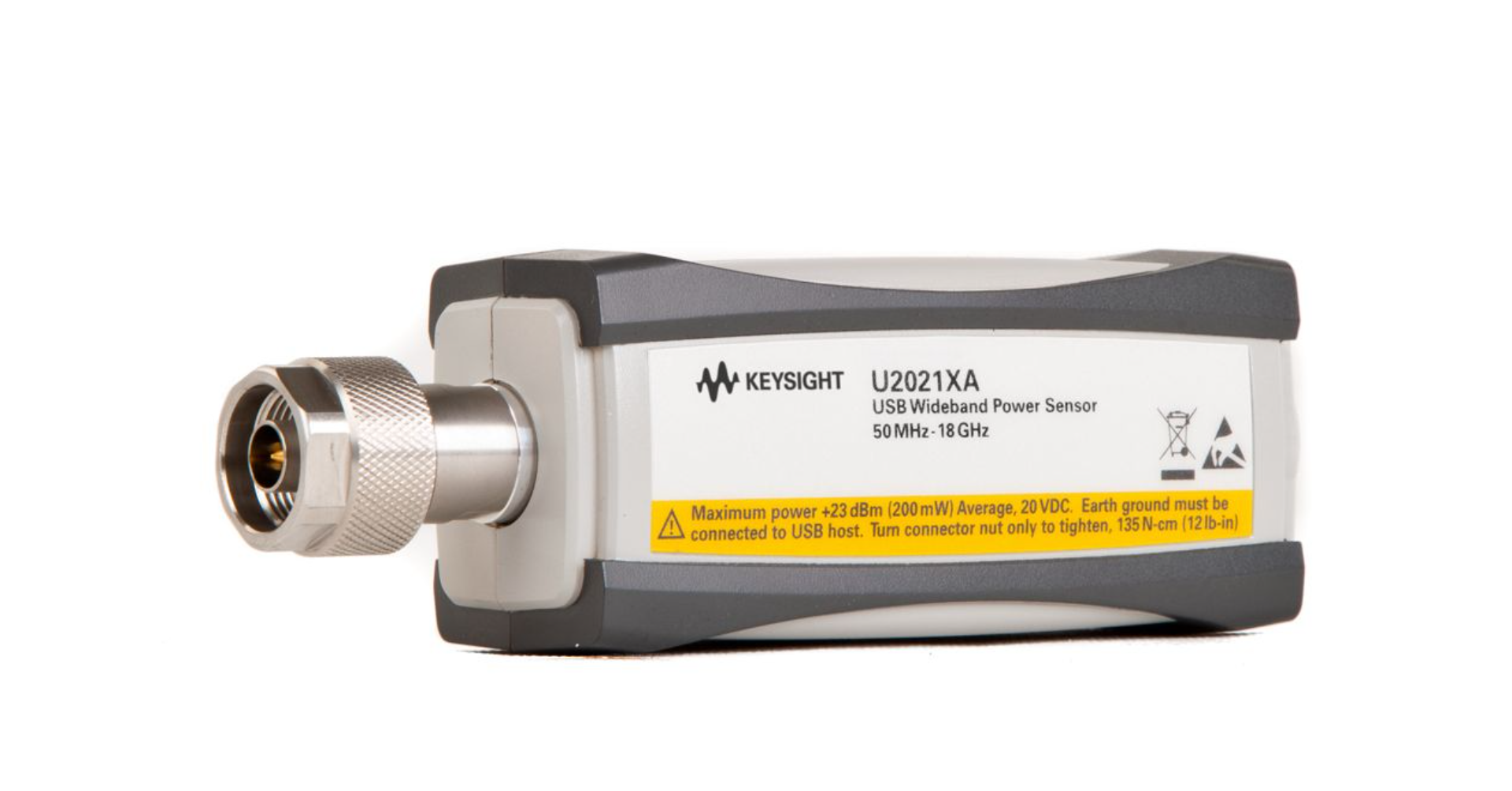

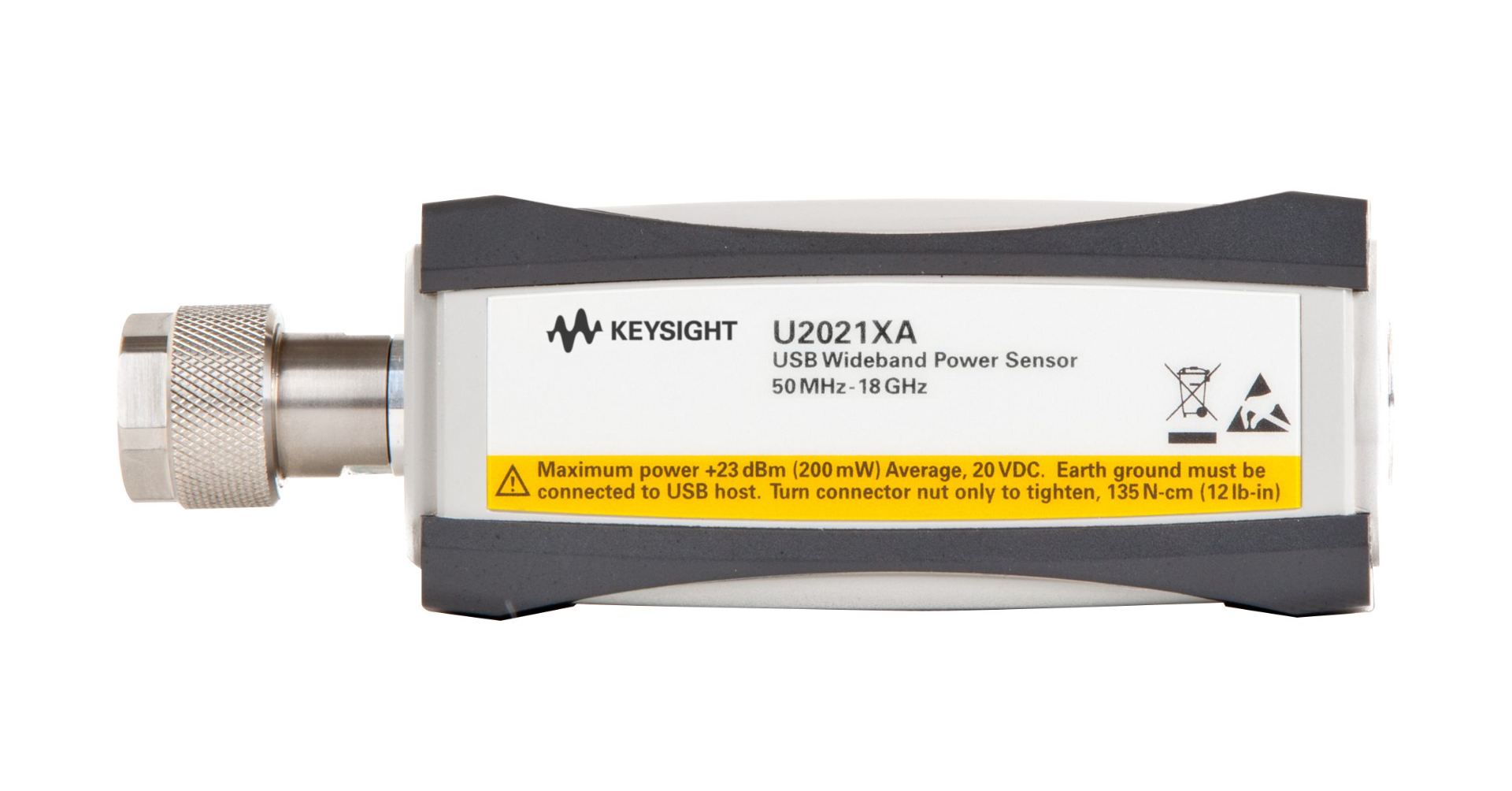

KEYSIGHT U2021XA 功率探头｜50MHz-18GHz 宽带射频功率测量方案
KEYSIGHT U2021XA 功率探头｜50MHz-18GHz 宽带射频功率测量方案
1. 品牌介绍
是德科技（KEYSIGHT Technologies）源自安捷伦，是全球电子测试测量领域领导者，深耕通信、半导体、航空航天等领域 60 余年。公司以精准测量技术与创新解决方案为核心，产品覆盖射频微波、数字、光电等全测试领域，服务全球超 10 万客户。U2020 X 系列功率探头传承其射频测量核心技术，凭借高可靠性与高兼容性，成为研发与产线功率测量的主流选择，U2021XA 作为该系列经典型号，持续为宽带射频应用提供精准测量支撑。
2. 产品特点
超宽频覆盖
频率范围 50MHz 至 18GHz，覆盖 VHF 至 Ku 波段，支持从基础射频器件到高频通信系统的全场景测量，单探头适配多频段测试需求。
多模式精准测量
支持峰值、平均、CW、门控等功率测量模式，平均功率范围 - 45dBm 至 + 20dBm，峰值 / 门控模式 - 30dBm 至 + 20dBm，满足复杂信号全维度表征。
高速高分辨率采集
30MHz 视频带宽与 80MSa/s 连续采样率，可解析 50ns 窄脉冲与快速功率瞬变；测量速度高达 25000 次 / 秒，大幅缩短研发与产线测试周期。
65dB 宽动态范围
覆盖微弱信号与大功率信号测量，无需频繁切换量程，适配低噪声放大器、功率放大器等多类型器件测试。
便捷连接与控制

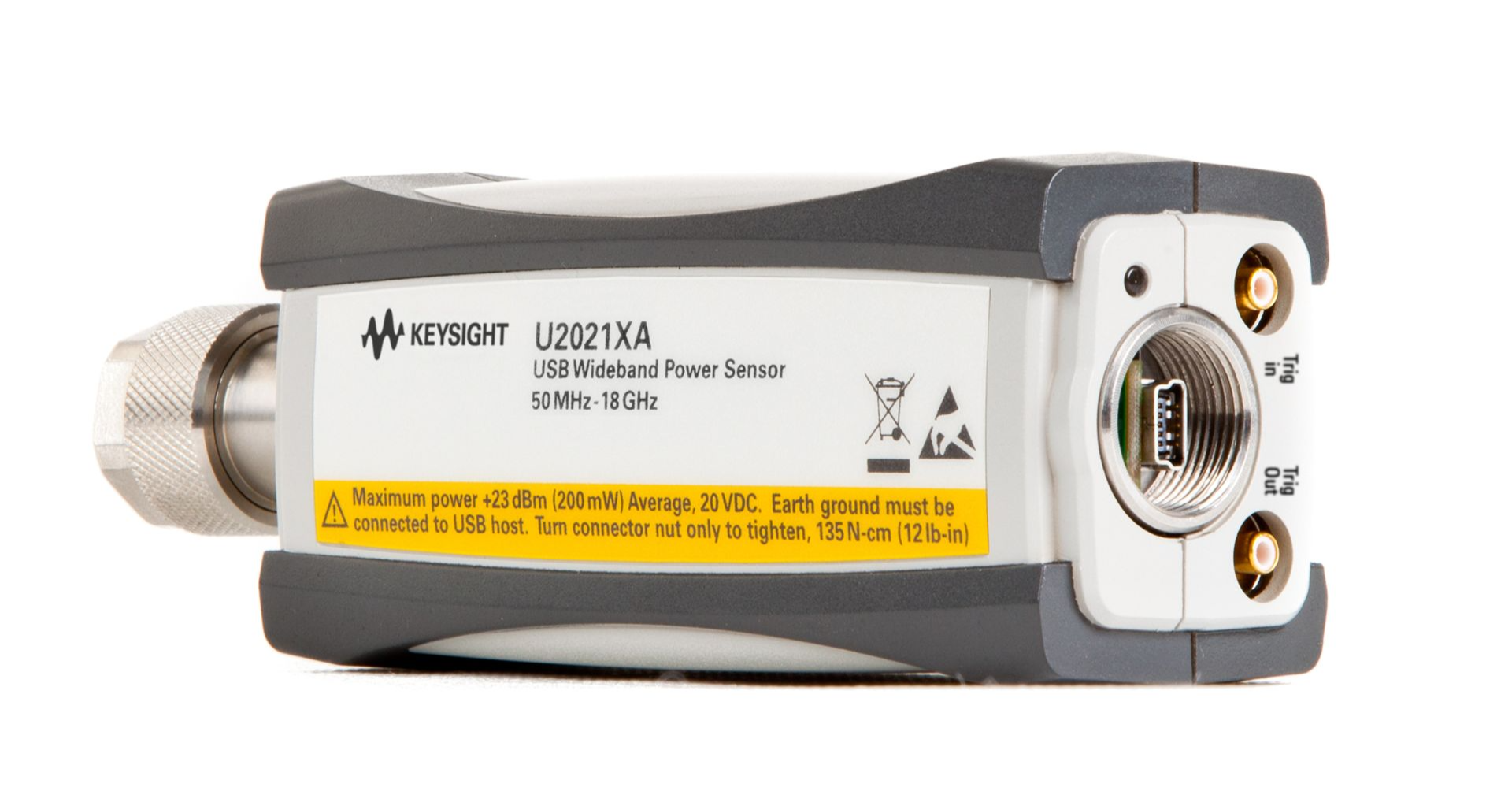

USB 2.0 接口即插即用，由电脑供电无需额外电源；内置外部触发输入 / 输出，实现小信号精准触发；标配 N1918A 功率分析软件与 BenchVue 许可证，免编程快速搭建测试系统。
稳定可靠设计
工业级硬件适配 7×24 小时产线运行，内部自动校准与调零功能保障长期测量一致性，支持 KeysightCare 三年质保与技术服务。
3. 产品规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | KEYSIGHT U2021XA |
| 频率范围 | 50 MHz – 18 GHz |
| 功率量程 | 平均功率：-45 dBm 至 +20 dBm；峰值 / 门控功率：-30 dBm 至 +20 dB |
| 动态范围 | 65 dB |
| 测量模式 | 峰值、平均、CW、门控 |
| 视频带宽 | ≥30 MHz |
| 采样率 | 80 MSamples/s（连续采样） |
| 测量速度 | 最高 25,000 读数 / 秒（自由运行 / 快速缓冲模式） |
| 精度 | 典型 ±0.02 dB |
| 触发 | 内置触发输入 / 输出（BNC 接口），触发抖动 < 5 ns RMS |
| 连接器 | N 型（公头） |
| 接口 | USB 2.0 |
| 阻抗 | 50 Ω |
| 供电 | USB 总线供电（约 450 mA） |
| 尺寸 | 165 × 66 × 33 mm（长 × 宽 × 高） |
| 重量 | 约 300 g |
4. 应用场景
射频器件研发测试
功率放大器、低噪声放大器、滤波器、衰减器等器件的功率响应、增益平坦度、线性度测试，精准表征器件性能。
无线通信系统测试
5G/4G 基站、射频前端模块、手机终端的功率校准与验证，支持 OFDM 等复杂调制信号的峰值 / 平均功率测量。
雷达与卫星通信测试
高频段（Ku 波段等）雷达发射机、卫星通信终端的脉冲功率、瞬态响应测量，适配窄脉冲信号精准捕捉需求。
产线自动化质检
射频器件批量生产快速检测，高速测量效率适配产线节拍，支持远程控制与数据追溯，降低测试成本。
科研与实验室应用
射频信号源稳定性分析、新型射频材料特性表征、电磁兼容（EMC）功率测试，满足高精度测量需求。
射频系统运维
通信基站、微波链路等现场功率巡检与故障定位，便携设计适配现场快速检测场景。
