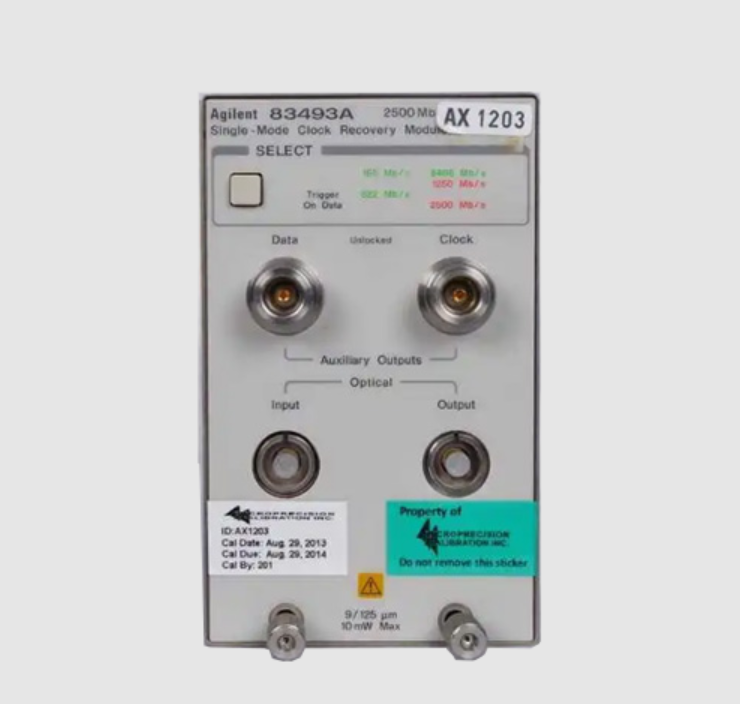

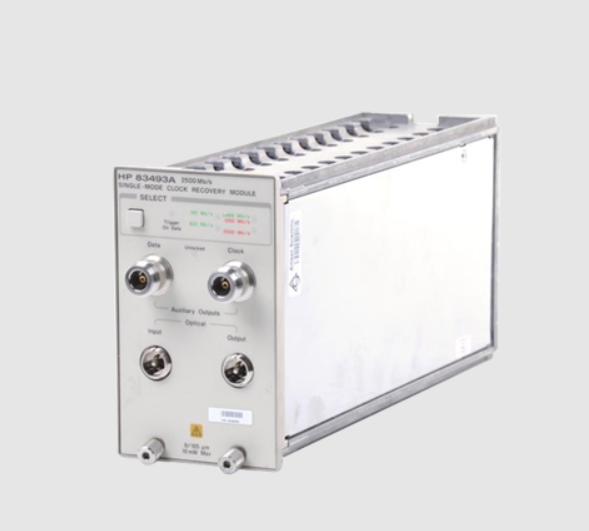

Agilent 83493A 单模光时钟恢复模块 | 高速光通信测试

主要特性：

Agilent 83493A作为经典光通信测试模块，聚焦单模光纤（9/125）时钟恢复场景，覆盖1200–1600nm通信波段，兼容0.155Gbps至2.5Gbps主流数据速率。集成高稳定性PLL电路，带宽自适应匹配测试需求，输入功率范围宽，适配弱光至标准光信号输入。无需外部触发硬件，内置耦合/分离设计，大幅降低测试复杂度，可无缝对接86100A/B/C/D系列DCA主机，是高速光通信研发、生产与故障排查的核心时序测试工具。

Agilent 83493A 光时钟恢复模块

Agilent 83493A 光时钟恢复模块

你的位置：首页

Agilent 83493A 光时钟恢复模块

产品中心

Agilent 83493A 光时钟恢复模块

Agilent 83493A 单模光时钟恢复模块 | 高速光通信测试

Agilent 83493A 单模光时钟恢复模块 | 高速光通信测试

概述

（一）产品特点

单模光纤专属适配：专为9/125μm单模光纤优化，精准匹配单模光通信系统时钟恢复需求，保障信号耦合与提取效率。
宽波长与多速率兼容：覆盖1200–1600nm全波段，支持0.155/0.622/1.250/2.488/2.500Gbps多标准速率，适配SDH/SONET、千兆以太网等主流协议。
内置耦合/分离架构：集成光耦合器与分离器，无需外部触发线缆与硬件，即插即用，简化测试链路，降低 setup 复杂度。
灵活PLL带宽设计：内部触发带宽50–70kHz，外部输出带宽4–5MHz，可根据信号速率与抖动测试需求灵活配置，平衡稳定性与响应速度。
宽输入功率范围：支持-20至+3dBm光信号输入，适配弱光信号至标准发射功率信号，适应不同链路损耗场景。
高兼容性主机适配：无缝兼容86100A/B Infinium DCA、86100C DCA-J、86100D DCA-X系列采样示波器主机，构建一体化高速光测试系统。

（二）产品规格

光纤类型：9/125μm单模光纤
工作波长：1200nm – 1600nm
支持数据速率：0.155Gbps、0.622Gbps、1.250Gbps、2.488Gbps、2.500Gbps
PLL带宽：

内部触发：50kHz – 70kHz
外部输出：4MHz – 5MHz

光输入功率：-20dBm – +3dBm
主机兼容性：86100A/B、86100C、86100D系列DCA主机
接口类型：光输入接口（适配单模光纤）
工作温度：15°C – 35°C
存储温度：-40°C – 70°C

（三）应用场景

高速光通信系统测试：用于SDH/SONET、OC-3/OC-12/OC-48、千兆以太网等系统的光信号时钟提取、时序分析与抖动测试。
光模块研发与验证：1.25G/2.5G光收发模块、光发射机/接收机的时序性能验证，保障信号同步精度。
通信设备生产测试：光通信设备产线校准、批量测试，快速定位时序异常与抖动超标问题，提升生产良率。
信号完整性分析：高速数字光链路的信号完整性测试，精准恢复时钟信号，辅助眼图分析与误码定位。
科研与教学实验：高校、科研院所光通信实验室的高速信号时序研究、时钟恢复技术验证实验。
