MP1800A | 32.1Gbit/s 模块化信号质量分析仪 高速误码测试
MP1800A | 32.1Gbit/s 模块化信号质量分析仪 高速误码测试
（一）产品介绍

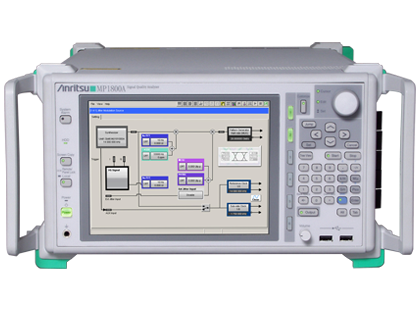

Anritsu MP1800A 是安立面向高速串行通信的模块化信号质量分析仪（BERT），为 32Gbit/s 级物理层测试主流平台，目前已停产，替代型号为 MP1900A。设备采用 6 插槽模块化设计，集成脉冲码型发生器（PPG）、误码分析仪（ED）与抖动调制源，支持 0.1~32.1Gbit/s 码率，外接 MUX/DEMUX 可扩展至 56Gbit/s。具备低抖动输出、高灵敏度接收与多维度信号分析能力，适配 100GbE、OTU-4、高速背板、光模块等场景，兼顾研发调试与量产测试。
（二）核心产品优势
宽码率覆盖与扩展：原生支持 0.1~32.1Gbit/s，外接 MP1821A/MP1822A 可测至 56Gbit/s，满足 56G-VSR 等下一代标准。
高性能信号输出：PPG 输出低抖动（8ps p-p）、快上升沿（12ps）、高振幅（3.5Vp-p）信号，适配高速链路驱动需求。
超高灵敏度接收：ED 输入灵敏度典型值 10mV，精准捕捉微弱信号，降低误判概率。
全面抖动分析：内置抖动源，生成 SJ、RJ、BUJ、SSC 等抖动，支持抖动容限、浴盆曲线、眼图测试。
模块化灵活配置：6 插槽设计，可配置 1/2/4 通道 PPG/ED，支持多通道并行测试与串扰分析Anritsu。
集成化测试能力：无需外接设备，集成信号发生、误码检测、抖动调制与协议分析，简化测试搭建。
（三）详细参数
型号：Anritsu MP1800A
设备类型：模块化信号质量分析仪（BERT）
原生码率范围：0.1 ~ 32.1 Gbit/s
扩展码率：外接 MUX/DEMUX 最高 56 Gbit/s
PPG 性能：8ps p-p 抖动，12ps 升 / 降时间，3.5 Vp-p 最大振幅
ED 灵敏度：典型值 10 mV
抖动类型：SJ、RJ、BUJ、SSC、半周期抖动
测试功能：误码率（BER）、眼图、浴盆曲线、抖动容限、突发码型分析
插槽数：6 个模块化插槽
显示屏：8.4 英寸 TFT 彩色液晶屏
接口：USB、VGA、GPIB（选装）、LAN（选装）
尺寸：320×177×450 mm
重量：≤13 kg（不含模块）
状态：已停产，替代型号 MP1900A
（四）应用场景
高速光模块测试：100GbE（25G×4）、OTU-4（28G×4）、32G DP-QPSK 光模块误码与信号完整性验证。
高速串行接口：CEI-28G/56G、32G FC、Infiniband EDR（26G）等芯片与背板链路测试。
数据中心设备：高速交换机、服务器网卡、有源电缆（AOC）的物理层一致性测试。
半导体研发：高速 FPGA、ASIC、SerDes 接口的抖动容限、眼图与误码率验证。
通信系统测试：5G/6G 前传 / 中传高速链路、PON 突发信号与 EDFA 环路测试。
量产质检：高速数字模块、光收发组件的批量功能检测与一致性验证。
