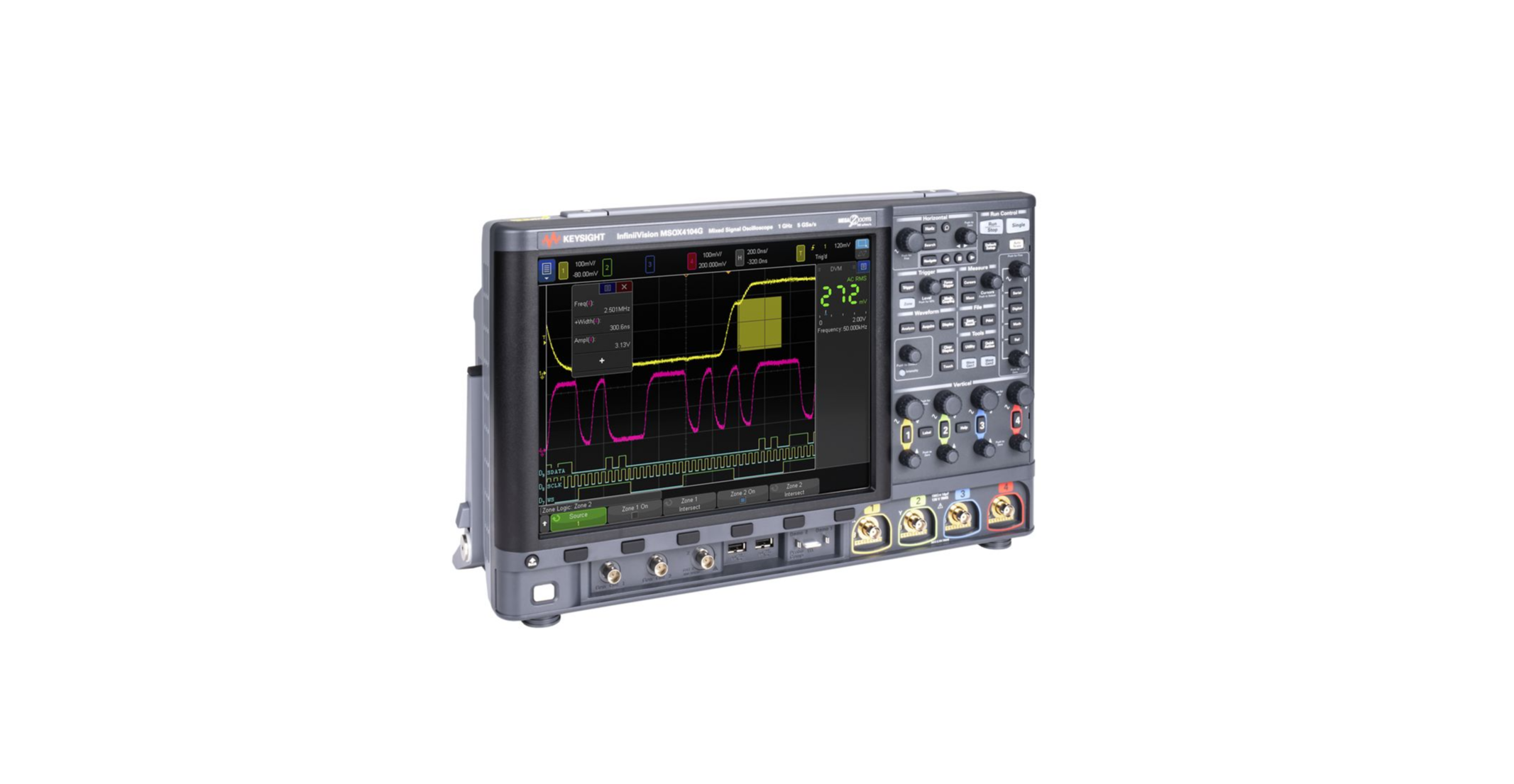

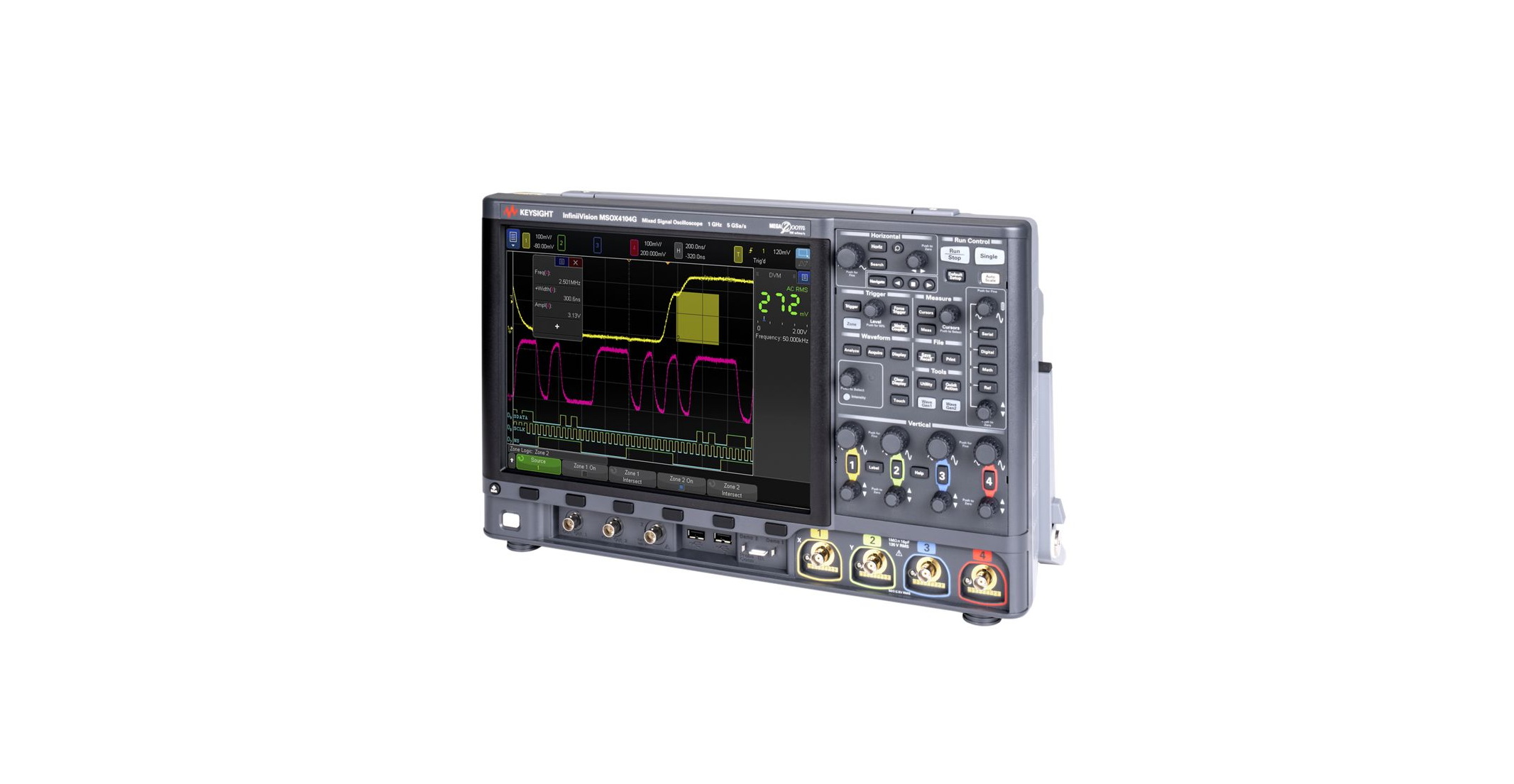

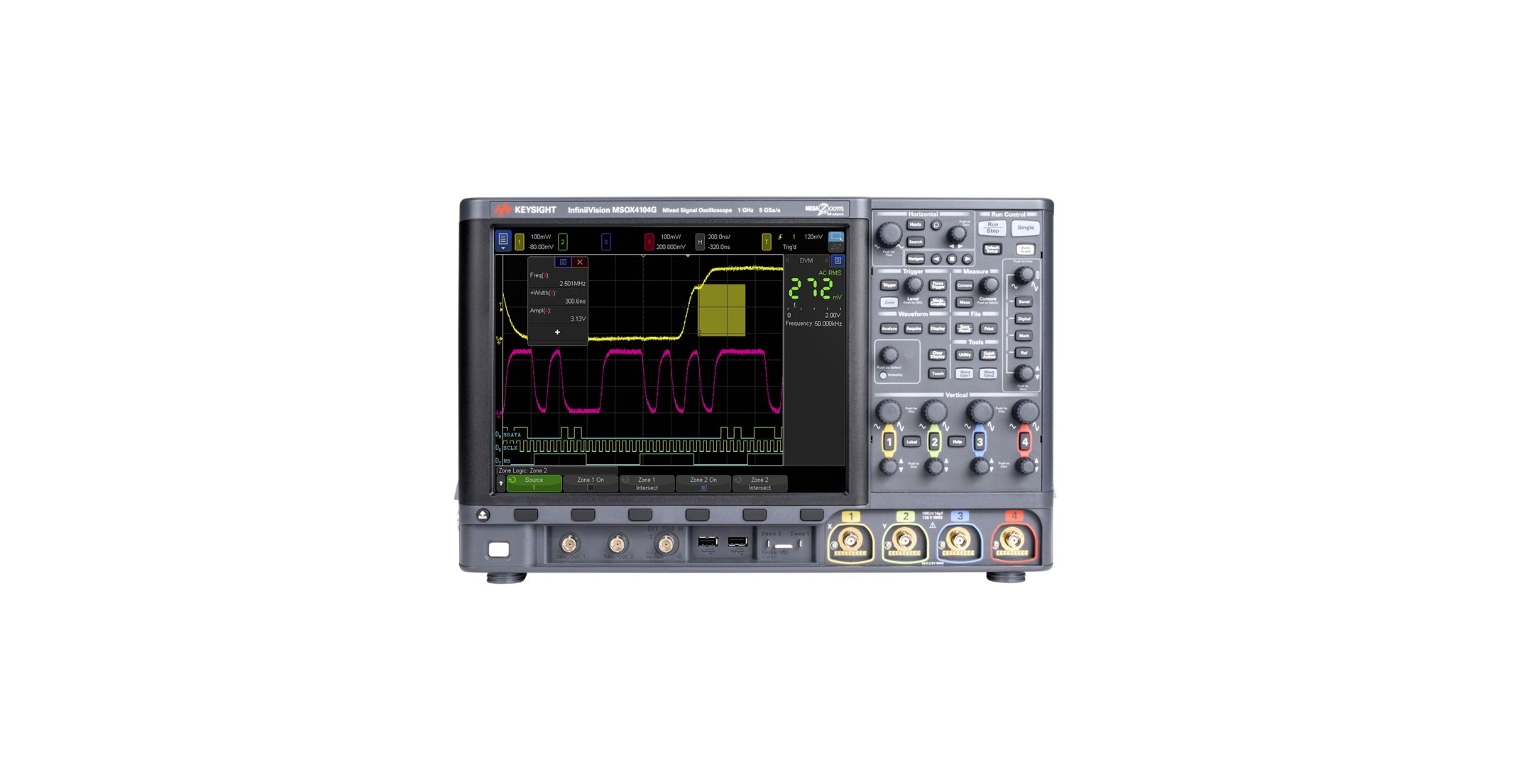

Keysight DSOX4054G,500MHz 带宽 4 模拟通道,标配 20MHz 双通道 AWG,100 万次 / 秒波形刷新率,自带主流总线解码、环路频响测试,后期可扩容数字通道、带宽与高级软件功能。
(一)产品特点
标准硬件性能精准还原信号:原生 500MHz 模拟带宽,全通道同步 5GSa/s 实时采样,信号理论上升时间≤700ps;存储规格为全通道 2Mpts、单通道 4Mpts,标配分段存储(Segmented Memory),依托 MegaZoom IV 智能存储技术,长时记录波形同时精准捕捉瞬时异常脉冲、毛刺信号。
行业同级高波形捕获效率:原厂标称最高 1,000,000wfms/s 波形更新速率,远优于常规示波器,可快速抓取偶发瞬态故障、间歇性电源杂波,大幅缩短硬件 BUG 定位周期。
一机多仪器集成设计(原厂 7 合 1 架构):出厂标配双通道 20MHz WaveGen 任意波形发生器,无需外接独立信号源完成器件激励测试;可授权开通 3 位半 DVM 数字万用表功能,集成示波器、波形源、万用表、协议分析仪等多设备能力,节省实验室台面空间与采购成本。
InfiniiScan Zone 屏幕区域触控触发:独家可视化框选触发技术,在 12.1 英寸触控屏上直接框选目标波形区域即可完成触发配置,省去复杂触发参数手动设置,快速隔离杂波、筛选目标信号。
全维度硬件 + 软件可升级,保值选型:整机全功能授权升级,可选服务:带宽扩容、加装 16 通道逻辑数字模块(升级 MSO 混合信号)、高级串行解码、掩膜极限测试、进阶频响分析,跟随产品迭代拓展测试能力,保护仪器投入。
D4000GENB 原厂标配软件包,开箱即用:出厂预装嵌入式软件套件,标配 I2C/SPI/UART/RS232/I2S/USB-PD 多总线触发与解码、FRA 环路频响波特图、FFT 频谱分析、波形直方图统计,无需额外选配基础测试软件。
标准化仪器通讯接口,适配自动化测试:机身标配 LXI 标准 LAN、USB3.0 Host/Device、HDMI 视频输出、外触发 BNC 接口,可选配 GPIB 模块;支持 PC 端 PathWave BenchVue 程控、数据存储导出,方便接入产线自动化测试系统。
(二)详细产品规格
| 参数项目 | 标准指标 |
|---|
| 产品型号 | DSOX4054G(纯 DSO,无内置数字通道;MSOX4054G 为 4+16 通道混合信号款) |
| 模拟带宽 | 500MHz |
| 通道配置 | 4 路模拟输入 + 1 路独立外触发输入,无原生数字通道 |
| 实时采样率 | 全通道统一 5GSa/s;通道交织模式最高 10GSa/s |
| 存储深度 | 全通道:2Mpts;单通道:4Mpts;原厂标配分段存储功能 |
| 波形更新速率 | 最高 1,000,000 波形 / 秒(100 万 wfms/s) |
| 内置波形源 | 双通道 20MHz WaveGen 任意波形发生器 |
| 显示配置 | 12.1 英寸电容式高清触控液晶屏 |
| 标配解码协议 | I2C、SPI、UART、RS232、I2S、USB-PD(D4000GENB 软件自带) |
| 机身硬件接口 | LAN (LXI)、USB Host、USB Device、HDMI、外触发 BNC |
| 出厂标配配件 | 4 支 N2894A(700MHz、10:1)无源探头、电源线、原厂出厂校准证书(CoC)、面板保护盖 |
| 原厂质保 | 整机 3 年官方保修;无源探头等无序列配件 90 天质保 |
(三)应用场景
嵌入式硬件研发领域:MCU 主控板、传感器模组、开关控制板开发调试,I2C/SPI/UART 等低速串行总线时序抓取、通信故障解析。
电力电子与电源行业:DC-DC 电源、快充芯片、车载开关电源、驱动板纹波测试、瞬态负载冲击测试、电源环路稳定性 FRA 频响分析。
汽车电子测试:车载 BCM 控制板、车灯驱动电路、车载低压电源模块、车载辅助控制系统的波形采集与性能验证。
光电 & 光通信研发:TOSA/ROSA 激光驱动板、光电转换模组、高速光模块外围驱动电路脉冲波形测量。
高校与科研院所:电子信息、自动化、光电工程专业课程实验、毕业设计样机调试、课题项目参数标定。
消费电子智造:无线充电模块、小家电主控板、快充适配器新品研发调试、量产可靠性抽检测试。
