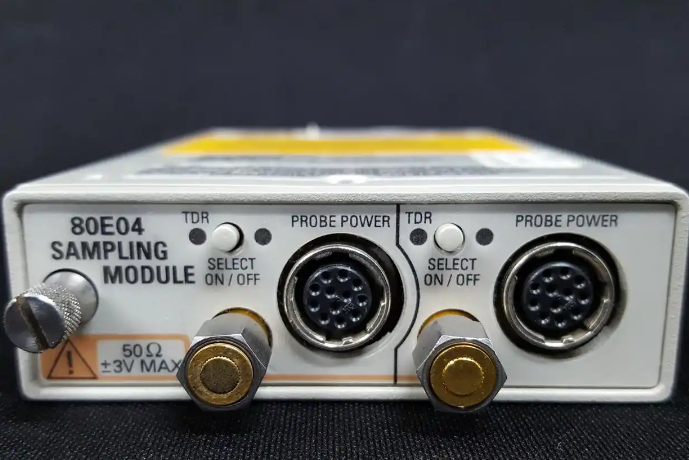

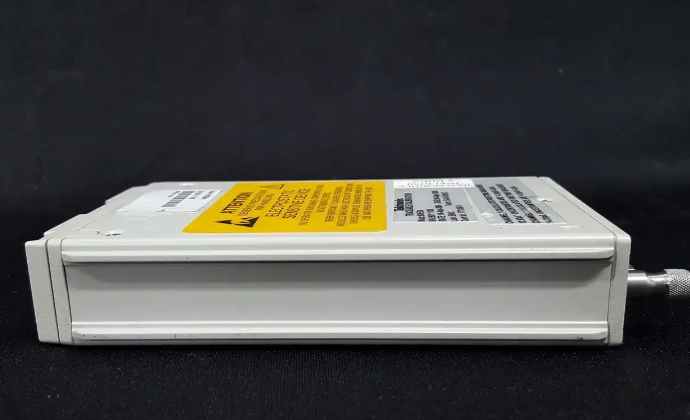

Tektronix 80E04 TDR 采样模块｜DSA8300 高速 PCB 阻抗信号完整性测试插件
主要特性：
Tektronix 80E04 是适配 DSA8300、CSA8000 主机的双通道 TDR 电采样模块，20GHz 带宽，双通道阶跃脉冲极性独立可调，可实现差分阻抗、TDT 传输损耗、S 参数、眼图抖动一体化测量。模块噪声表现平稳，可精准定位 PCB、连接器阻抗断点，搭配程控软件，适配硬件研发验证与自动化产线批量检测。
Tektronix 80E04 TDR 采样模块｜DSA8300 高速 PCB 阻抗信号完整性测试插件
（一）产品核心特点
双通道一体化 TDR 架构，每通道阶跃极性独立切换，无需外部转换器即可完成差分 / 共模 / 单端同步测试
20GHz 等效带宽，TDR 入射上升沿 18ps、反射上升沿 20ps，可捕捉高速传输链路边沿细节
低本底噪声设计，20GHz 带宽典型噪声 280μV，长衰减链路、小信号测量波形稳定干净
高精度空间定位，阻抗分辨率＜1mm，快速排查 PCB 走线、连接器、线缆阻抗不连续缺陷
搭载独立通道偏移校正功能，支持夹具、探头去嵌入，配套 IConnect 软件提取链路 S 参数模型
标准后插式模块化设计，多模块并行上机拓展多通道，依托主机通信接口搭建自动化测试流程
（二）产品规格
适配主机：Tektronix DSA8300、CSA8000 系列采样示波器
带宽指标：固定 20GHz 等效带宽，采集上升时间＜17.5ps
通道配置：2 路独立测量通道，每通道集成 TDR 发射与采样接收单元
TDR 基础参数：阶跃幅度 250mV，阶跃极性可反向，阶跃速率 25~300kHz 可调
电气输入：标准 50Ω 阻抗，3.5mm 母头接口，最大无损输入 3V，垂直量程 10mV~1V 满幅
内置测量功能：TDR 阻抗曲线、TDT 传输损耗、差分串扰、S 参数、高速眼图、抖动分解
（三）应用场景
PCB 硬件测试：高速背板、差分走线、芯片封装基板阻抗连续性与传输损耗评估
互联器件检测：高速射频线缆、板对板连接器、转接件信号完整性、串扰测量
高速总线研发：PCIe、USB4、DDR、100G 以太网 SerDes 链路仿真与一致性验证
通信设备调试：数通、电信高速传输板卡时序、阻抗缺陷定位排查
实验室与产线：硬件链路建模提取 S 参数，自动化批量阻抗一致性质检
