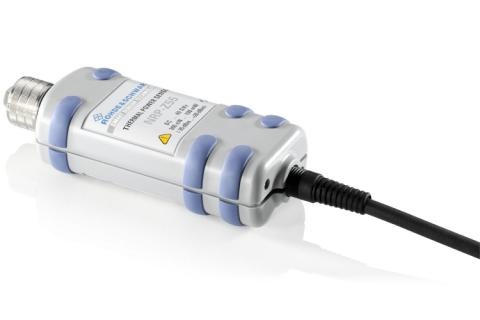

R&S NRP-Z55 DC~40GHz 热电功率探头｜R&S 射频平均功率传感器
R&S NRP-Z55 DC~40GHz 热电功率探头｜R&S 射频平均功率传感器
产品特点
热电式真有效值测量原理，测量结果不受信号调制方式、峰均比影响，适合复杂调制信号测试
内置温度补偿结构，降低环境温度带来的测量漂移，拥有计量级电平测量准确度
两种使用方式：搭配 NRP2 功率计主机使用；USB 直连电脑，借助配套软件独立完成测量
集成内置校准常数，支持远程程控，兼容 SCPI 指令，便于搭建自动化测试平台
配备 2.92mm 公射频接口，覆盖直流至 40GHz 频段，适配毫米波、微波射频测试系统
支持连续波、雷达脉冲、5G NR、宽带 OFDM 信号平均功率采集
核心规格
频率范围：DC ~ 40 GHz
功率测量区间：-35 dBm ~ +20 dBm（300 nW ~ 100 mW）
射频接口：2.92 mm 公头，50 Ω
最大耐受功率：平均 300 mW；峰值 10 W・μs
测量类型：平均真有效值功率
通信方式：USB；兼容 NRP2 功率计基座
阻抗驻波：26.5~40GHz 典型 VSWR＜1.30
应用场景
计量校准实验室射频功率标准比对、仪器校准工作
5G、毫米波通信射频发射模块、功放平均功率测试
雷达脉冲信号、宽带调制信号精准功率表征
滤波器、耦合器、天线等无源射频器件性能验证
科研实验室高频微波系统、射频自动化产线检测
