N1092C keysight 是德 28/45 GHz (一个光通道)和 50 GHz 两个电通道)

2022-09-23
浏览次数:1474次
Tags:

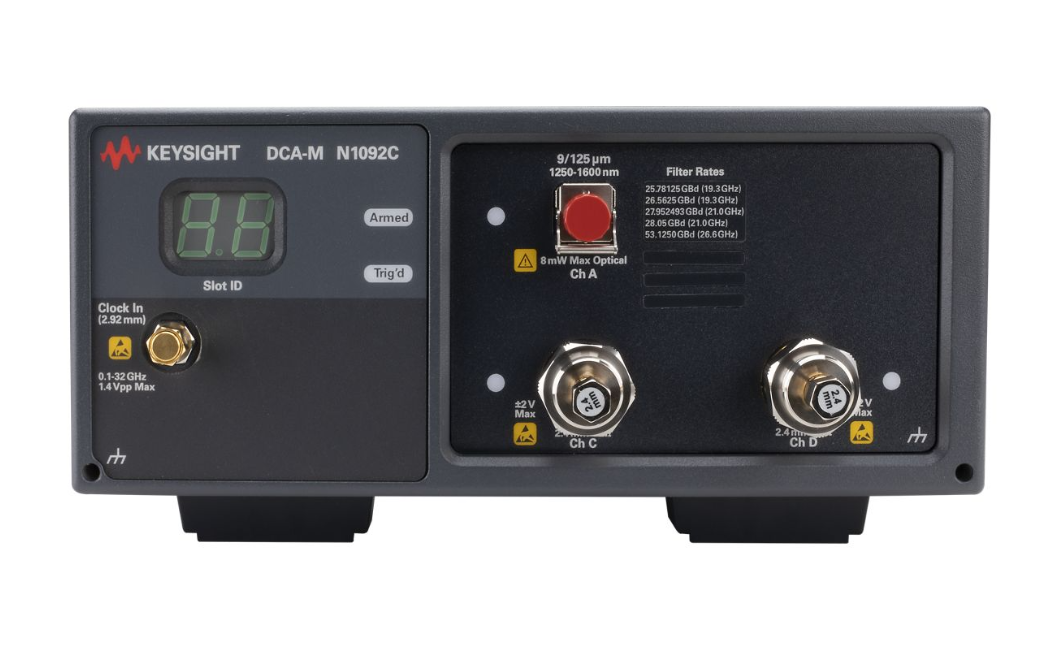

Keysight N1092C 是一款 DCA-M 采样示波器,配有一个光通道和两个电通道。 N1092C 适用于验证光发射机是否符合通信标准。高准确度、低成本的光/电波形分析解决方案,包括提供 8.4 到 64 Gbaud 的解决方案、非常低的噪声和抖动、可实现高吞吐量的快速采样率。


  • 型 号:N1092C

  • 名 称: DCA-M采样示波器

  • 品 牌:是徳(KEYSIGHT)

  • 分 类:通用电子测试 >DCA-M采样示波器

  • 产品属性:主机



功能

  • > 40 GHz 光通道带宽(选件 40A)、50 GHz 电通道带宽

  • FC/PC 和 2.4 毫米输入类型

  • 高灵敏度,本底噪声仅为 5 µW(光)、310/600 µV(电)

  • 超快吞吐量,采样率高达 250 kHz

  • 准确的高速数据分析,抖动 < 200 fs

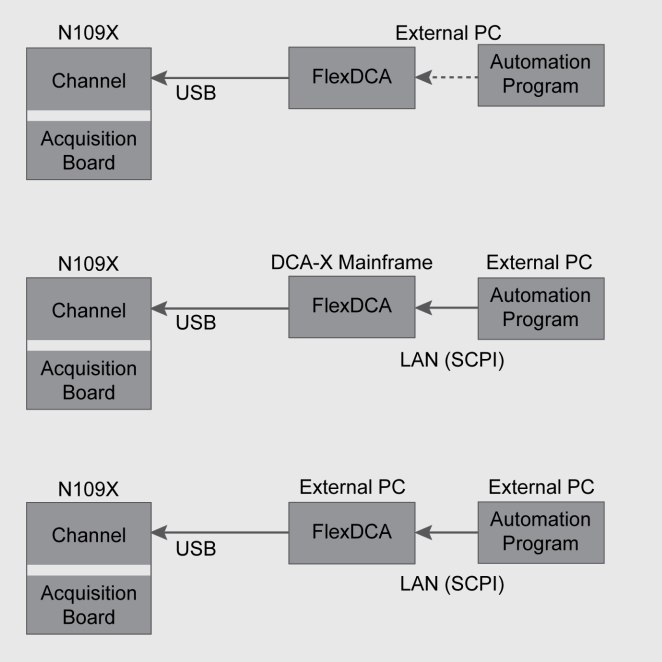

连接N1092A/B/C/D/E方法


方法一、用USB线直接连接到N1092A/B/C/D/E的PC上。

用USB线连接86100D或N1000A主机到N1092A/B/C/D/E。(主机可以通过GPIB或其他方式控制。

然后可以通过GPIB或LAN控制主机)。

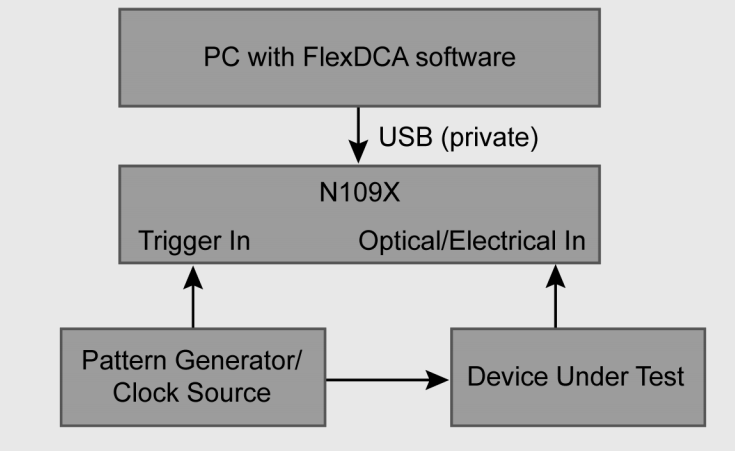

方法二、对于自动测试系统环境来说,最简单和最好的方法是控制

对于自动测试系统环境,控制N1092A/B/C/D/E的最简单和首选方法是通过LAN将主测试系统PC与低成本的现代PC相连。FlexDCA的接口位于FlexDCA接口位于第二台PC上。


然后,第二台PC通过USB与N1092A/B/C/D/E相连。通过USB连接。这消除了现有测试系统PC和N1092A/B/C/D/E之间的大部分兼容性问题。N1092A/B/C/D/E硬件之间的大部分兼容性问题,并可以大大简化将86100D系统转换为N1092A/B/C/D/E系统


keysight 是德 N1000和86100数字通信分析仪(DCA)系列被认为是验证光发射器是否符合通信标准的行业标准。多年来,工程师们一直信赖DCA提供准确和简单的数字通信波形的测量。该Keysight N1092A/B/C/D/E DCA-M通过使用N1000和86100示波器主机的高性能元素,以及光和电通道的采集系统,在这一传统的基础上更进一步。采集系统以及861XX和N104X插件模块的光学和电气通道硬件。



N104X插入式模块。小巧的外形是制造和研发应用的理想选择,与86100D和N1000A不同,它们使用模块来创建一个波形分析系统。与86100D和N1000A不同的是,N109X是完全集成的仪器,它的外形尺寸很小。低噪音、高灵敏度的校准光学参考接收机--符合工业标准公差--可用于符合工业标准的公差,可用于多模和单模。创建一个具有非常高动态范围的测量系统。电气通道有可提供30 GHz和50 GHz带宽。
