M8195A keysight 是德 65 GSa/s 任意波形发生器

2022-10-14
浏览次数:1205次

是德M8195A keysight 任意波形发生器结合81195A光调制发生器软件,提供了一种创新的实时信号产生方法,可以让测试速度提高100倍。


它可以实时生成信号和损伤。使用FIR滤波器和其他DSP功能,可以执行脉冲整形,并且可以改变光学压力测试条件,例如偏振模式色散PMD或相位噪声。


随着设备和接口的速度和复杂度的不断提高,M8195A任意波形发生器丰富的功能可以产生所需的信号,满足数字应用、光电通信、高级研究、宽带雷达和卫星通信的需要。


  • 型 号:M8195A

  • 名 称:任意波形发生器

  • 品 牌:是徳(KEYSIGHT)

  • 分 类:通用电子测试 > 信号发生器 > 任意波形发生器

  • 产品属性:主机

功能

  • 采样率高达 65 GSa/s

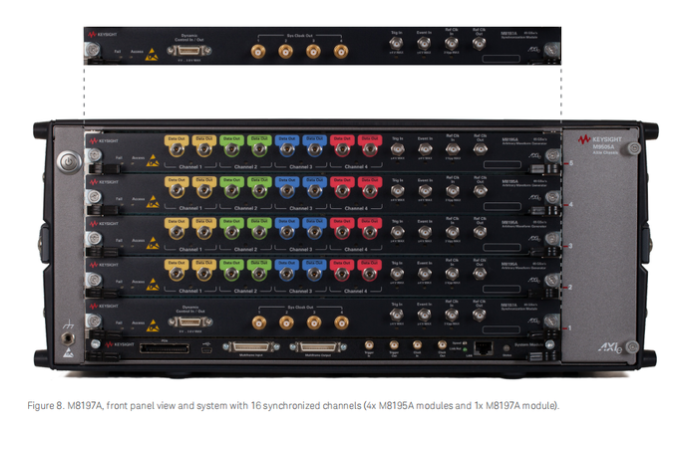

  • 高通道密度:每个模块提供 1、2 或 4 个通道,使用 M8197A 多通道同步模块,可以同步 4 个模块上多达 16 个通道

  • 内置频率和相位响应校准

  • 嵌入式 DSP 支持实时生成波形和减损(与 81195A 光调制发生器软件结合使用)


高性能

  • 每个 AXIe 模块配有 25 GHz 模拟带宽和 2 GSa 存储器,并可扩展至 16 GSa

  • 16GSa 扩展存储器能够生成 PRBS7、PRBS10、PRBS11、PRBS15 直至 PRBS31 码型(长 PRBS 码型的计算以及载入到任意波形发生器的波形存储器中将需要相当长的时间)

  • 输出幅度高达 1 Vpp(单端)或 2 Vpp(差分)

  • 信号波特率超过 32 GBaud

预先配置完毕,包括:

  • M8195A 任意波形发生器(AWG)

  • AXIe 机箱和嵌入式控制器或外部个人电脑连通性

  • 用于 M8000 系列 BER 测试解决方案的 M8070A 系统软件提供更多功能


关键应用

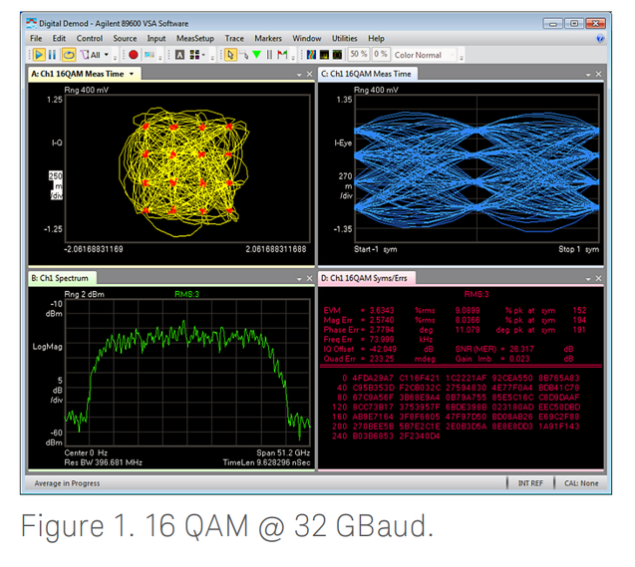

相干光通信--单个 M8195A 模块可以生成两个独立的 I/Q 基带信号(双偏振 = 4 通道),波特率达到甚至超过 32 GBaud

多电平/多通道数字信号--可以生成高达 32 GBaud 波特率的信号,例如 NRZ、PAM4、PAM8、DMT 等。 还可以支持 HDMI、C-PHY 和 D-PHY 等协议。 嵌入/去嵌入通道,添加抖动、ISI、噪声及其他失真物理、化学和电子研究 ――生成具有严格数学定义的任意波形、精确超短脉冲和超宽带线性调频宽带射频/微波 ――生成瞬时带宽为直流至 25 GHz 的超宽带射频信号,适用于航空航天/国防/通信领域针对应用的随机干扰(RI)源,需要使用 M8070A

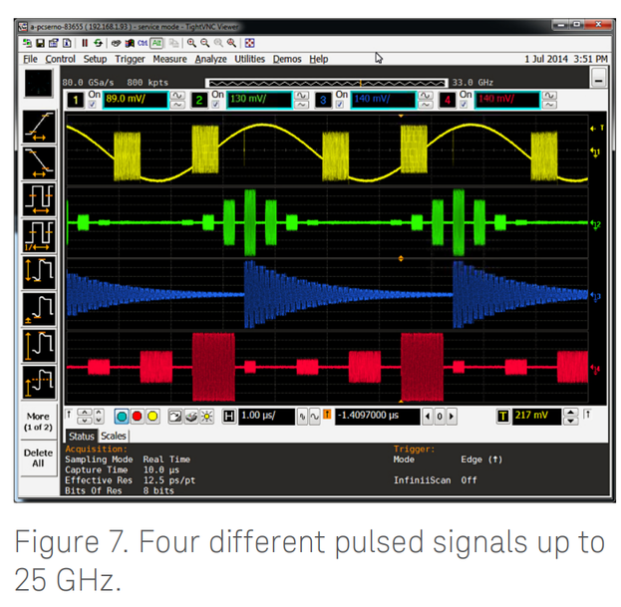

Keysight M8195A 任意波形发生器(AWG)在一个单插槽 AXIe 模块上同时提供多达 4 个输出通道,采样率高达 65 GSa/s,带宽高达 25 GHz,垂直分辨率为 8 位。

随着器件和接口速度越来越快,结构越来越复杂,M8195A AWG 的丰富功能可以为您生成所需的信号,满足数字应用、先进研究、宽带雷达、卫星通信和光纤通信等应用的需求。


先进的 3 级序列发生功能可实现更长时间的信号场景。 当 M8197A 模块需要同步多个 M8195A 模块时,还可使用外部动态控制选件。


M8195A是德keysight 软件支持

M8195A 任意波形发生器提供触发输入,与 M8197A 多通道同步模块结合使用时,可实现 ±20 ps 的时延准确度。当与 N5990A 软件选件 151 和 153 结合使用时,M8195A 可以提供 HDMI 和 MHL 接收机测试解决方案。


M8195A 任意波形发生器还可以由配有 M8085A 软件插件的 M8070A 比特误码率测试系统软件控制,生成符合 MIPI C-PHY 和 D-PHY 标准的测试信号。使用实时模式、序列生成功能和深存储器,可以突破以往限制,探索新的测试领域。 探索新机遇。


其他信息:

M8195A 还可以通过系统软件套件 M8195S 提供。M8195S 可以根据需要的通道数动态配置。 除了模块本身以外,还可自动添加 AXIe 机箱、嵌入式控制器或外部个人电脑连通性。
