34970A 数据采集仪 入门指南及基础讲解
概述：34970A Agilent 数据采集/数据记录仪开关单元由一个 3 插槽主机和一个内置的 6 1/2 位数字万用表组成。每个通道可以单独配置，以测量 11 种不同功能之一，这样既不会增加成本，也不必使用复杂的信号调理附件。

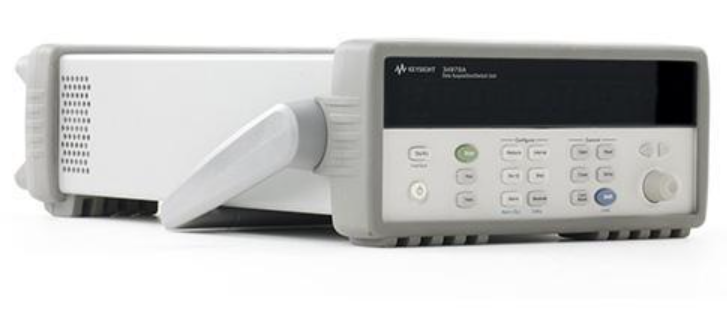

34970数据采集仪
可用 8 种可选插入模块建造紧凑的数据记录仪，全功能数据采集系统或低成本的开关单元。模块上的螺钉连接可不需要终端接线盒，独特的继电器维护功能记录每个开关的闭合次数，从而实现容易和可预期的继电器维护。34901A 模块具有内置的热电偶参考和 20 个 2 线通道。
一、34970A 数据采集仪的面板按钮功能与作用
Agilent 34970A数据采集应用提供多功能性，34970A数据记录仪的操作简単、、模块化、简单用户界面、数据采集系统灵活性等特点，具有更高的性能。（图，面板详解）

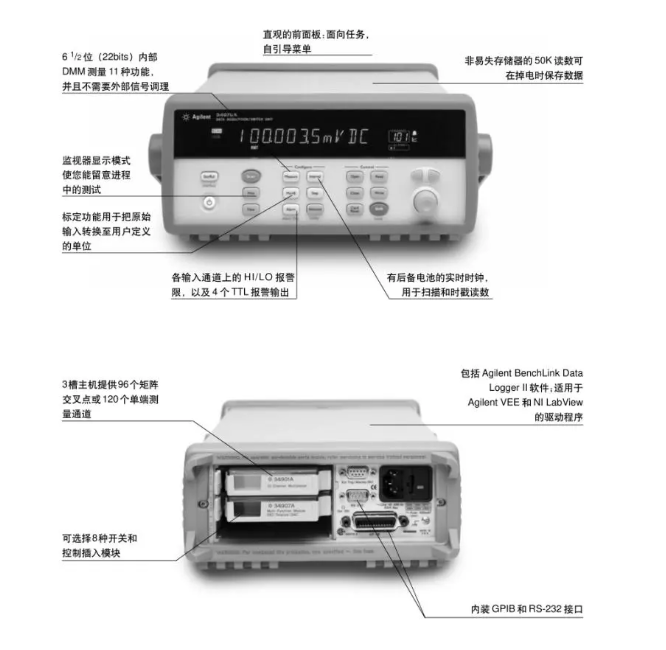

34970A 数据采集仪面板
按钮功能与作用（Measure、Mx+B），其他可以看图解
Measure：
在所显示的通道上配置测量参数：
●在显示的通道上选择测量功能(直流电压、电阻等);
●选择温度测量的传感器类型；
●选择温度测量的单位(℃、F、K);
●选择测量量程或自动量程设置；
●选择测量量程分辨率；
●将测量配置复制和粘贴到其它通道。
Mx+B 为所显示的通道配置定标参数：
●为所显示的通道设置增益(“M”)和偏移(“B”)值；
●进行零测量并将它作为偏移量存储；
●为所显示的通道指定自定义标记(RPM、PSI等);

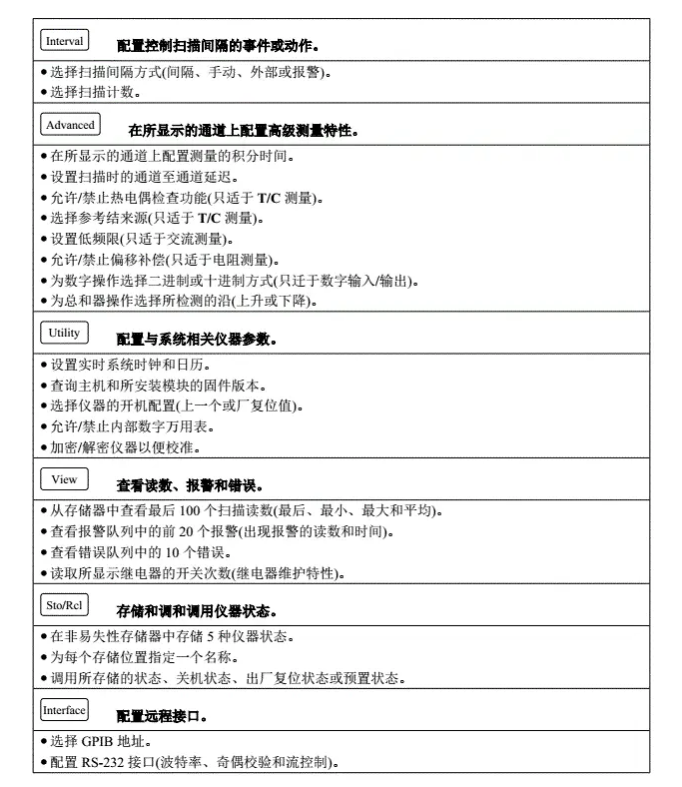

34970A 按钮功能
二、34970A使用 BenchLink Data Logger II数据收集软件
用 BenchLink Data Logger II 软件简化数据收集和分析，BenchLink Data Logger II 拥有基于pc的数据记录能力，可用这种基于Windows的应用软件在PC上收集和分析测量结果。用它设置测试、采集和归档测量数据，对送入的测量结果作实时的显示和分析。
熟悉的电子表环境使它能容易地配置和控制测试。丰富的彩色图表为您提供分析和显示数据的各种选择一所有工作都只需鼠标的点击。使用线图、直方图、条图和散点图、各通道结果等设置。当然，也能用BenchLink Data Logger II,把数据传送到其它应用程序，以作进一步分析或生成报告。
BenchLink Data Logger
三、按钮的基础操作方法

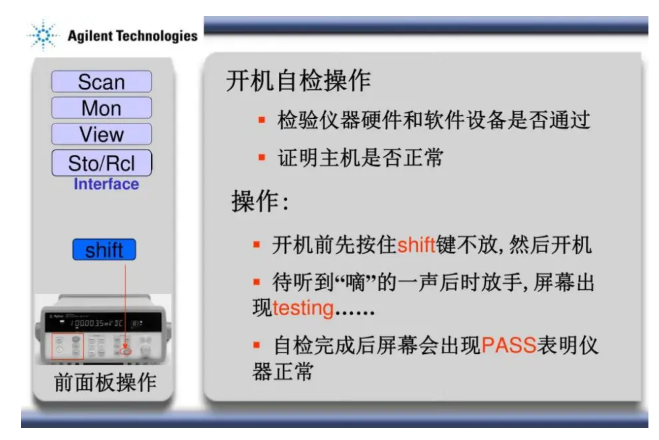

开机如何自检

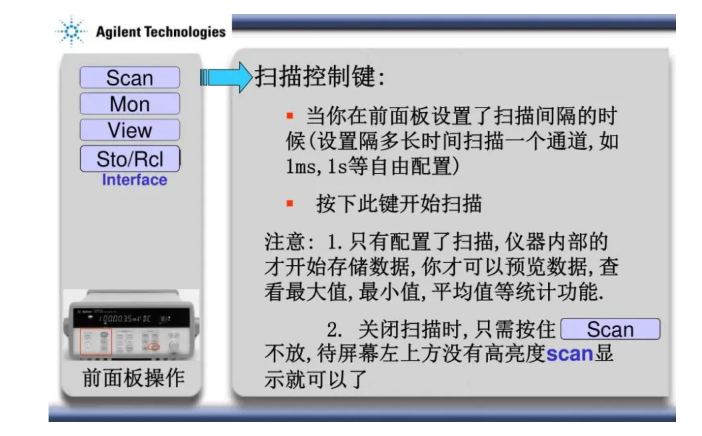

扫描控制键

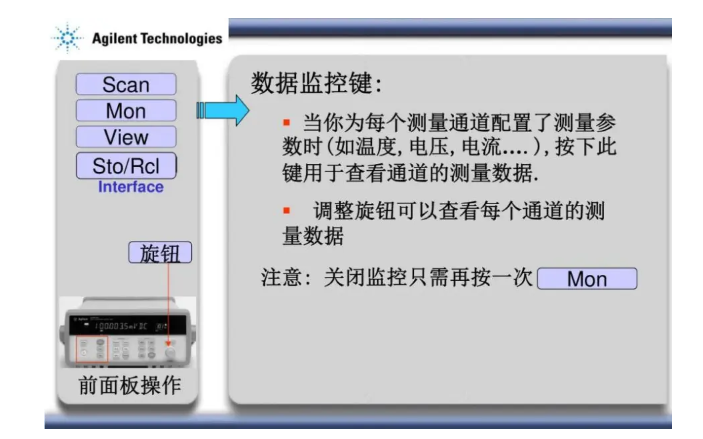

数据监控键

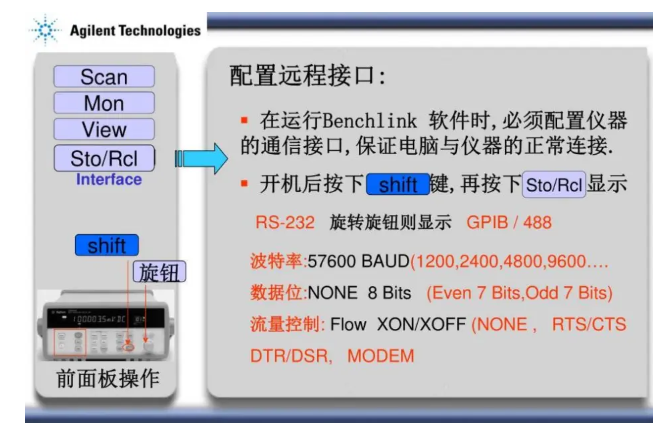

配置远程接口，连接软件
