移动终端迅速膨胀的数据流量,信号测试方案

2023-02-07
浏览次数:645次

时至今日在智能手机和移动终端全面普及的背景下,为满足日益迅速膨胀的数据流量,数据中心网络接口正转向成为更快的200 GbE, 400 GbE 800 GbE标准。在此行业应用背景下,通信设备互连不但已开始采用支持速度更快且高达32 Gbit/sPCI Express Gen5,也开始采用了多通道技术。

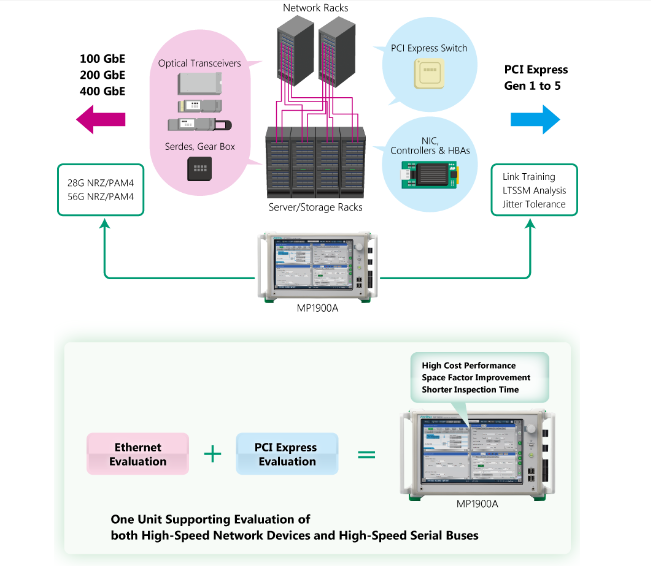

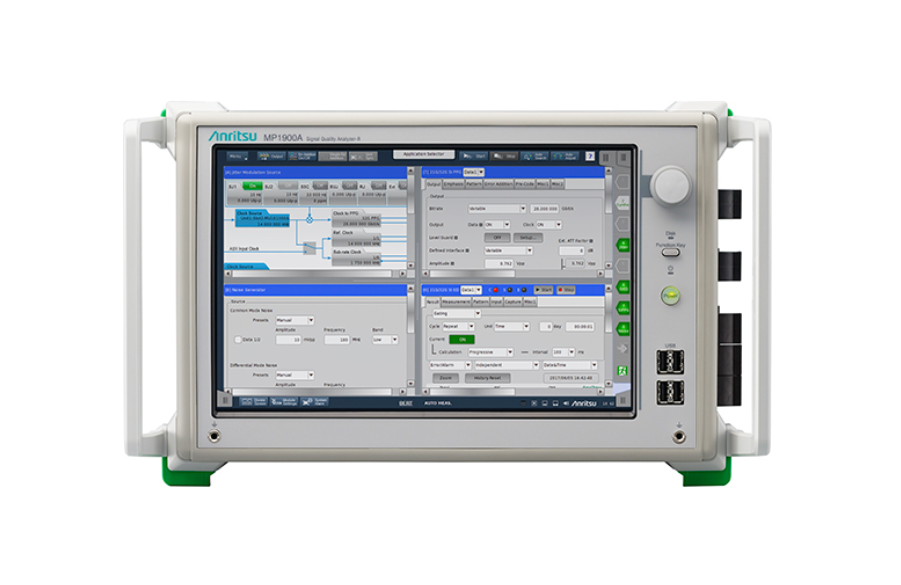

安立推出了一款MP1900A系列信号质量分析仪-R 是一款具备8个模块插槽的高性能BERT,通过PPG/ED、及抖动/噪声发生器等扩展测量应用,从而支持更快速度设备以进行信号完整性分析。除了针对宽带网络接口的物理层测量功能外,一体化的MP1900A还支持了PCI Express总线等接口的测量。



MP1900A支持应用100 GbE / 200 GbE / 400 GbE / 800 GbECEI-25G / 28G / 56G / 112GInfiniBand EDR / HDR,光纤通道,PCI Express Gen1 / 2/3/4/5Thunderbolt 1/2/3USB3 .2 / 4 Type CSAS-3 / -4DP1.4,光模块,SERDESAOC,高速互连



安立/Anristu推出的这款信号质量分析仪-R MP1900A,提供了PAM4测试方案高速串行总线接口测试解決方案 (PCI Express, USB, Thunderbolt)两套测试方案。



PAM4测试方案

最大传输容量为512 Gbit / s

PAM4 PPG/ED (MU196020A/MU196040A)

Baud rate of 2.4 to 64.2 Gbaud*1

多通道可扩展性 4ch PAM4/NRZ  NEW

高速Tr / Tf 8.5 ps(20 - 80%)

低残余抖动数据输出170 fs rms(典型值)

高质量数据输出,低噪声,低失真

4抽头强调(可变范围20 dB)

ISI调整功能  NEW

FEC模式生成功能  NEW

Stressed裕度BER < E-12*2

內部時鐘恢復

PAM 4模式编辑器,符号错误测量

抖動,校樣強度測量功能(SJ / RJ / BUJ / SSC)

电压噪声附加功能(Common/Differential/White Noise)

使用DUT BER计数器功能测量抖动容限  NEW



高速串行總線接口測試解決方案 (PCI Express, USB, Thunderbolt)



传输容量最大512 Gbit/s,一个主框架最多可扩展至16ch(配备8个32 Gbit/s 2ch PPG插槽)

一体化支持高速网络、PCIe等总线接口或双向测试

新宽带32 Gbit/s SI PPG/ED(MU195020A/MU195040A)

Ø 比特率2.4 Gbit/s到32.1 Gbit/s

Ø 支持NRZ/PAM4

Ø 10阶加重

Ø 可变ISI功能

Ø 多频段CTLE(8 Gbit/s、16 Gbit/s、28 Gbit/s带宽)

Ø 随机抖动的内部抖动输出低至115 fs rms(典型值)

Ø 高灵敏度的数据输入,典型值达15 mV(眼高)

Ø 可选1ch/2ch

PCI Express链路训练、LTSSM分析(使用MU195020A/MU195040A/MX183000A-PL021)

USB 链路训练、LTSSM分析(使用MU195020A/MU195040A/MX183000A-PL022)

增加抖动和测量抖动容限功能(SJ/RJ/BUJ/SSC,使用MU181500B/MX183000A-PL001)

电压噪声增加功能(普通、差动式、白噪声,使用MU195020A/MU195050A)
