模拟示波器的结构特点及整机结构
模拟示波器是一种采用模拟电路作为基础的示波器，显示波形的部件为 CRT 显像管 (示波管)，是比较常用的一种实时检测波形的示波器

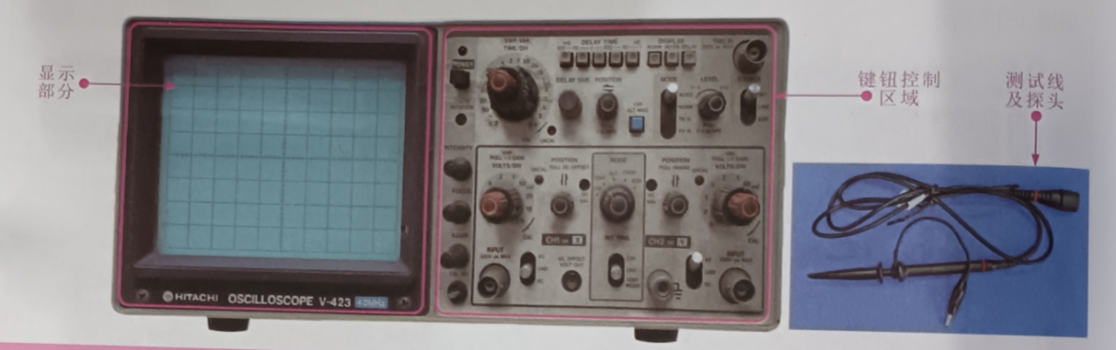

如图所示，典型模拟示波器的整机结构。主要由显示部分、键钮控制区域、测试线及探头、外壳等部分构成。
1.显示部分

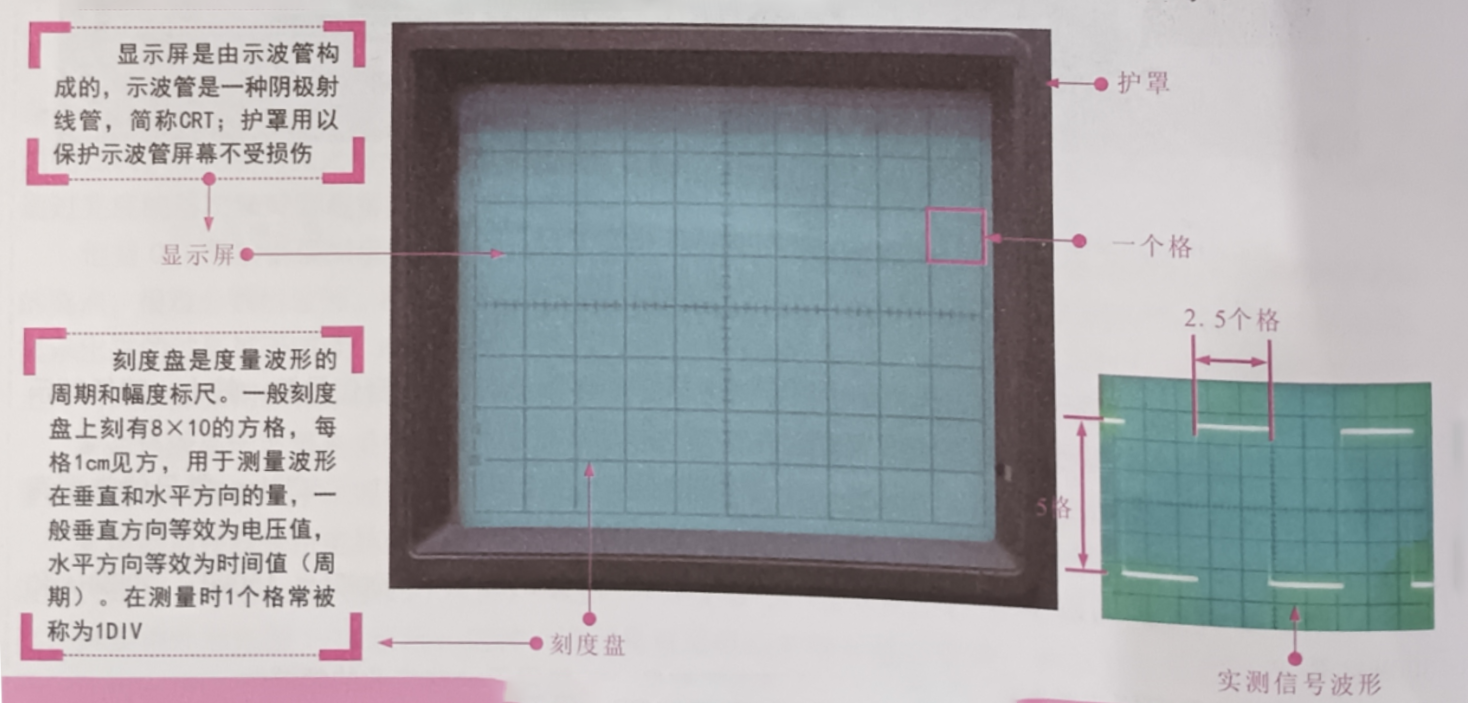

示波器的显示部分主要由显示屏、护罩和刻度盘组成，如图所示。
2.键钮控制区域
模拟示波器的右侧是键钮控制区域，每个键钮都有符号标记表示功能，每个键钮和插孔的功能均不相同。下一节将详细介绍每个键钮的功能特点。
3.测试线及探头
模拟示波器的测试线及探头是将被测电路的信号传送到模拟示波器输入电路的装置。

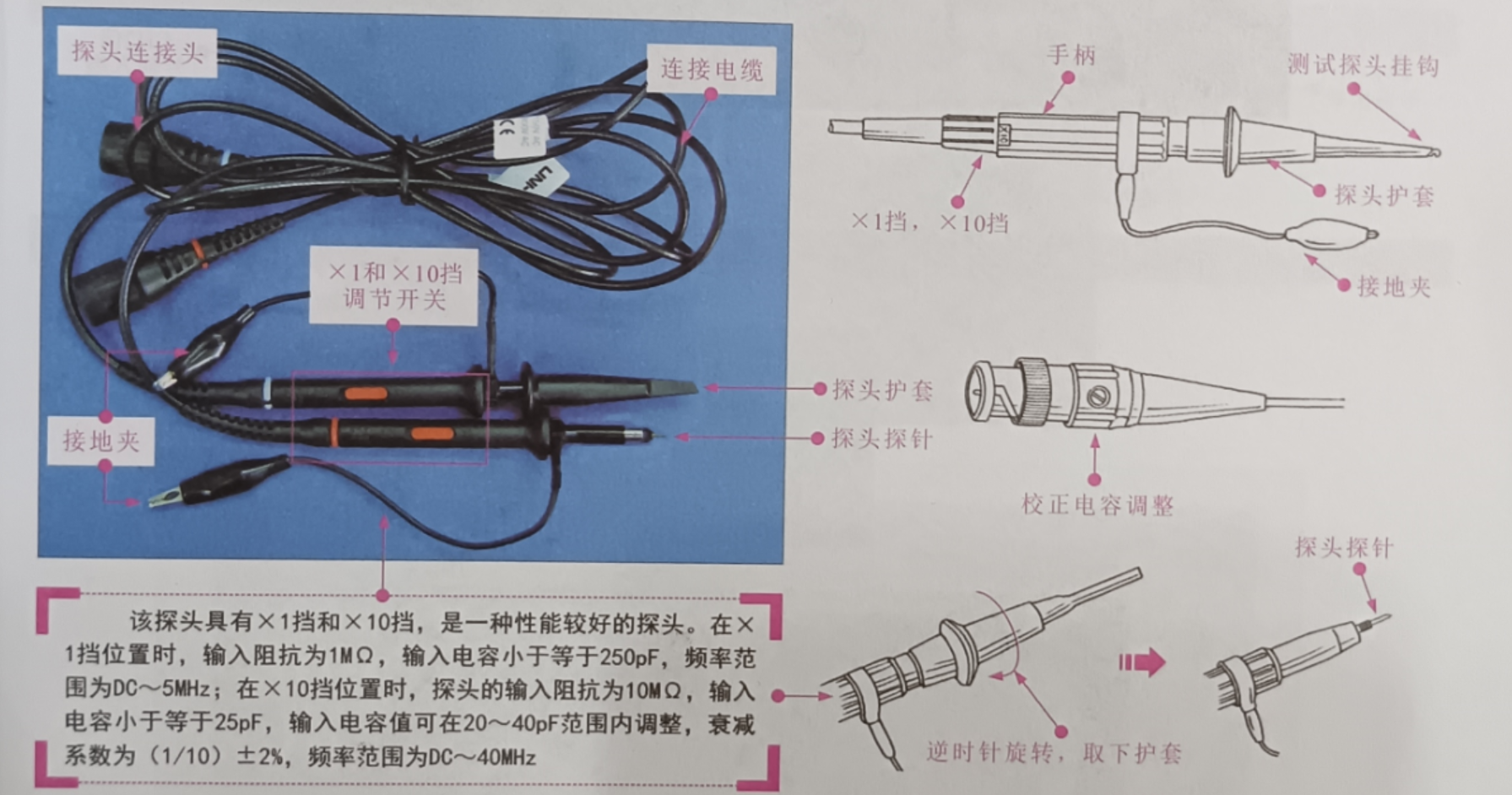

图 为典型模拟示波器的测试线及探头。探头主要是由测试探头头部(探针、探头护套及挂钩)、手柄、接地夹、连接电缆及探头连接头等组成的。探头护套位于探头头部，主要起保护作用。在探头护套的前端是探头挂钩(探钩)。探针位于探头头部拧下探头护套即可看到探针，检测时，使用探头挂钩或探针与被测引脚连接即可实现对信号波形的检测。
