模拟示波器的键钮功能（一）

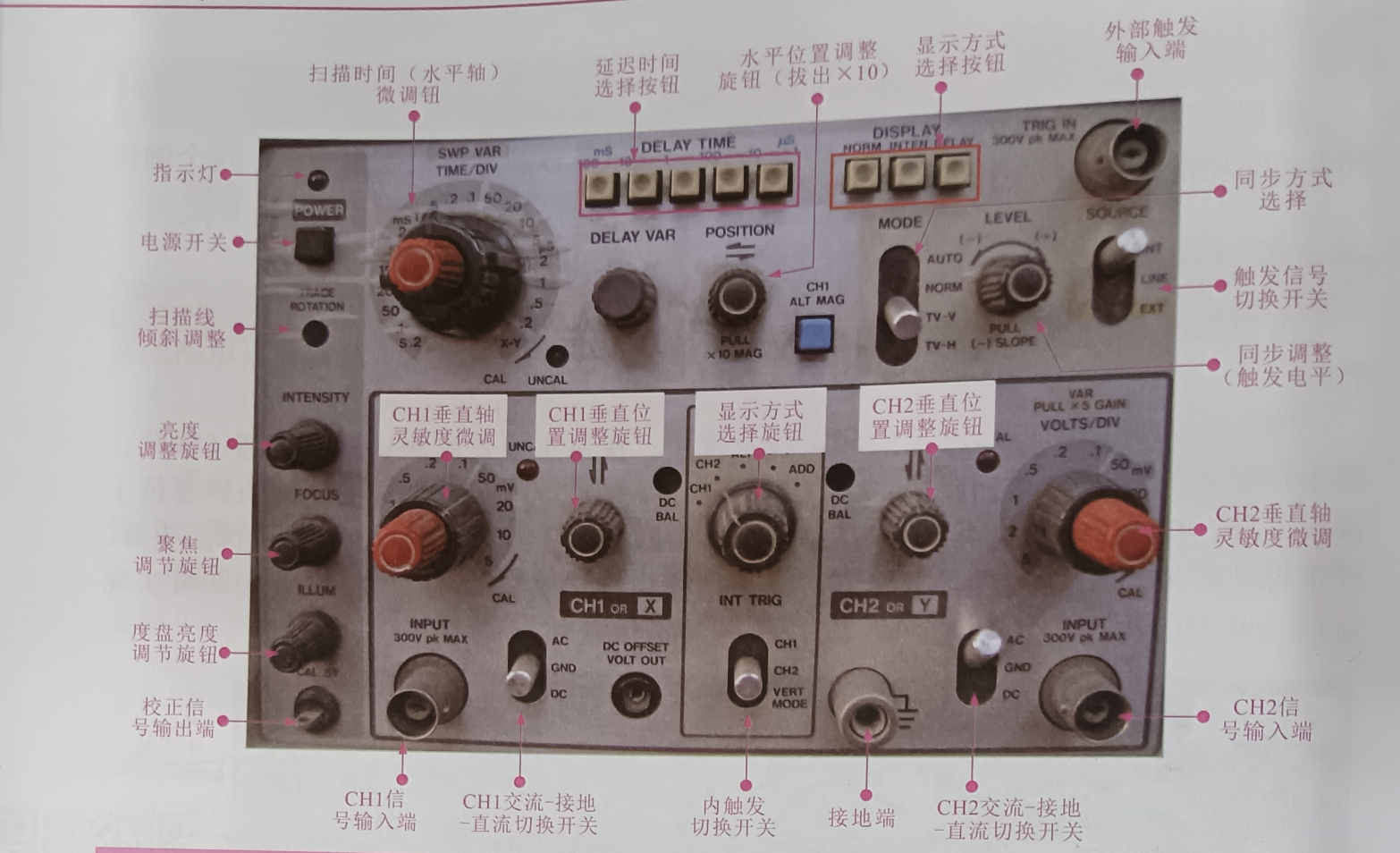

模拟示波器的键钮控制区域位于示波器整机的右侧。图 2-4 为典型模拟示波器的键钮控制区域。模拟示波器的操作键钮各有各的功能,下面结合模拟示波器的实物图进行介绍。
(1) 电源开关 (POWER):用于接通和断开电源，当接通电源时，位于电源开关上方的电源指示灯亮。

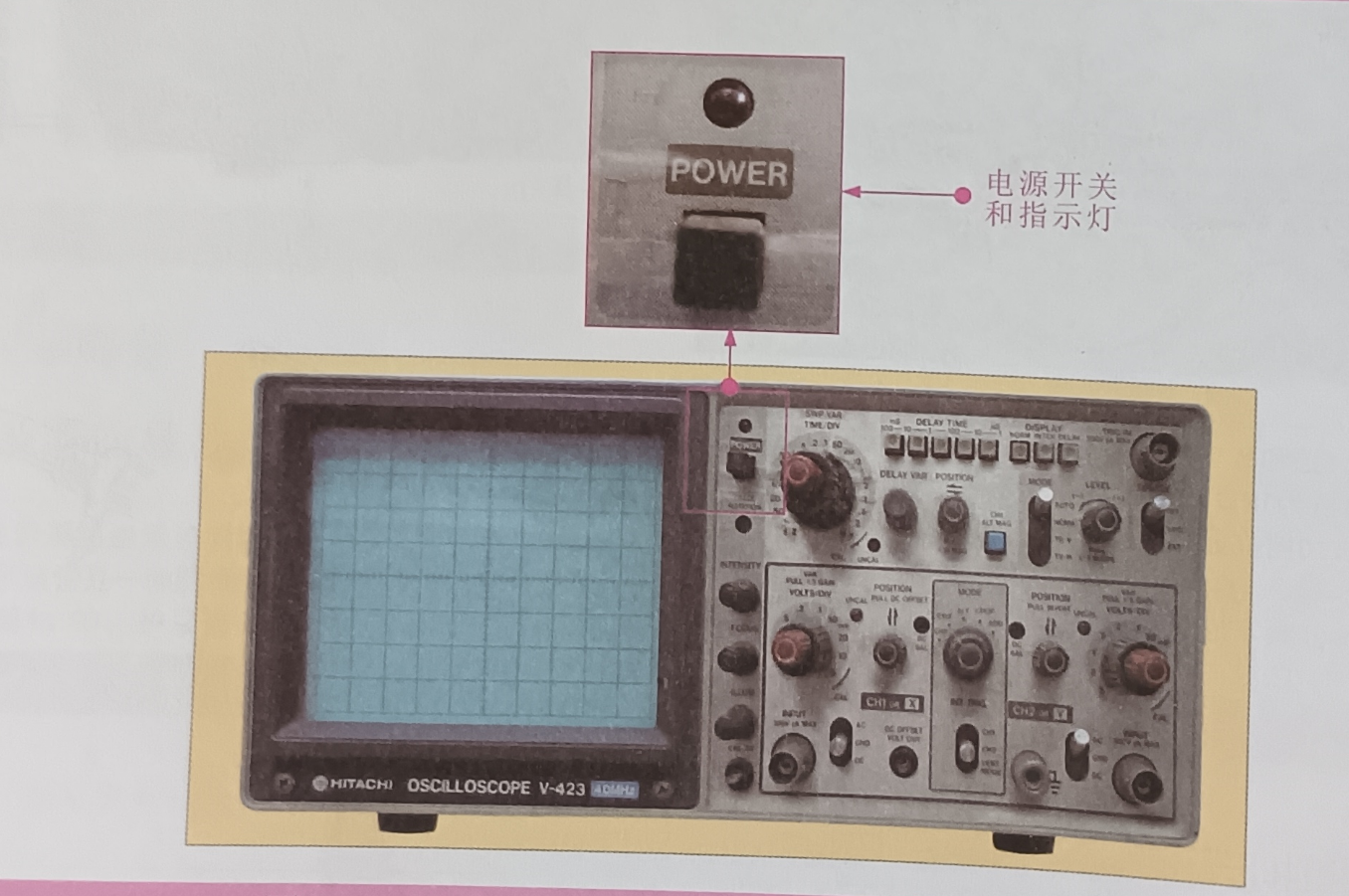

(2) 指示灯: 指示示波器的工作状态。模拟示波器的电源开关和指示灯如图所示。
(3)CH1 信号输入端 (INPUT 300V pk MAX):用来连接示波器 CHI测试线

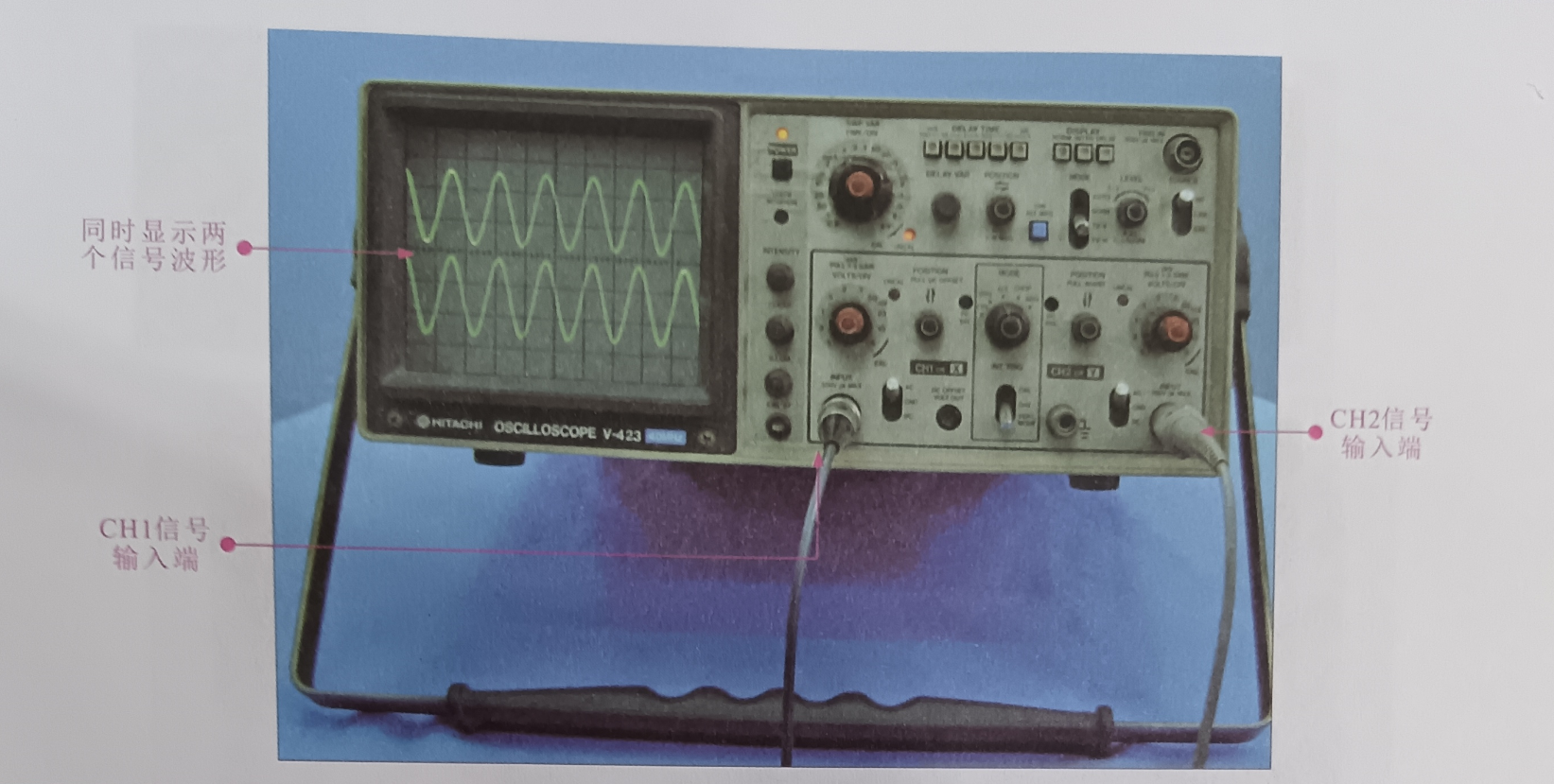

(4)CH2信号输入端 (INPUT 300V pk MAX) : 用来连接示波器 CH2 测试线。两个输入端可以单独使用，也可以同时使用，如图为 CHI和 CH2 两个输入端同时输入信号波形。

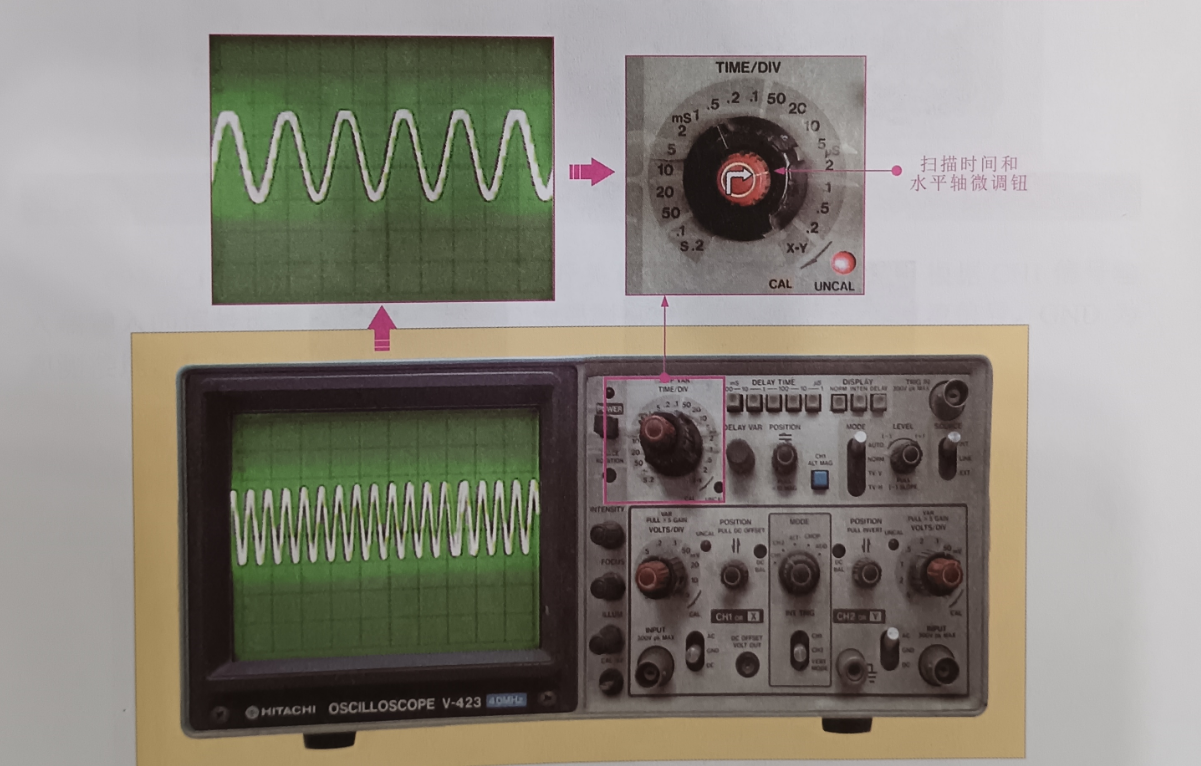

(5)扫描时间和水平轴微调钮(SWP VAR TIME/DIV 用于调节扫描时间，如图所示。

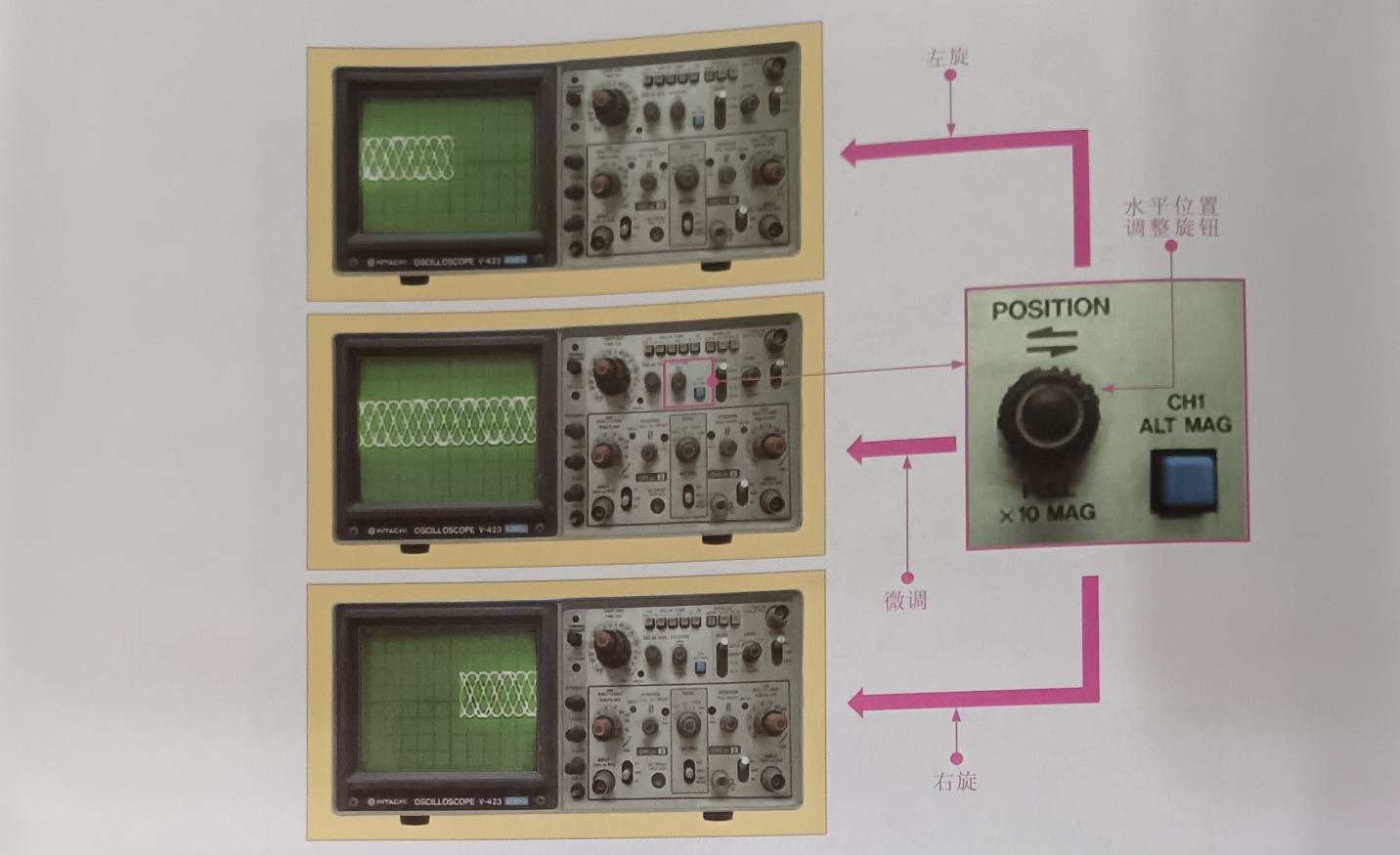

(6)水平位置调整旋钮(H POSITION) :用于调节扫描线的水平位置，如图所示。

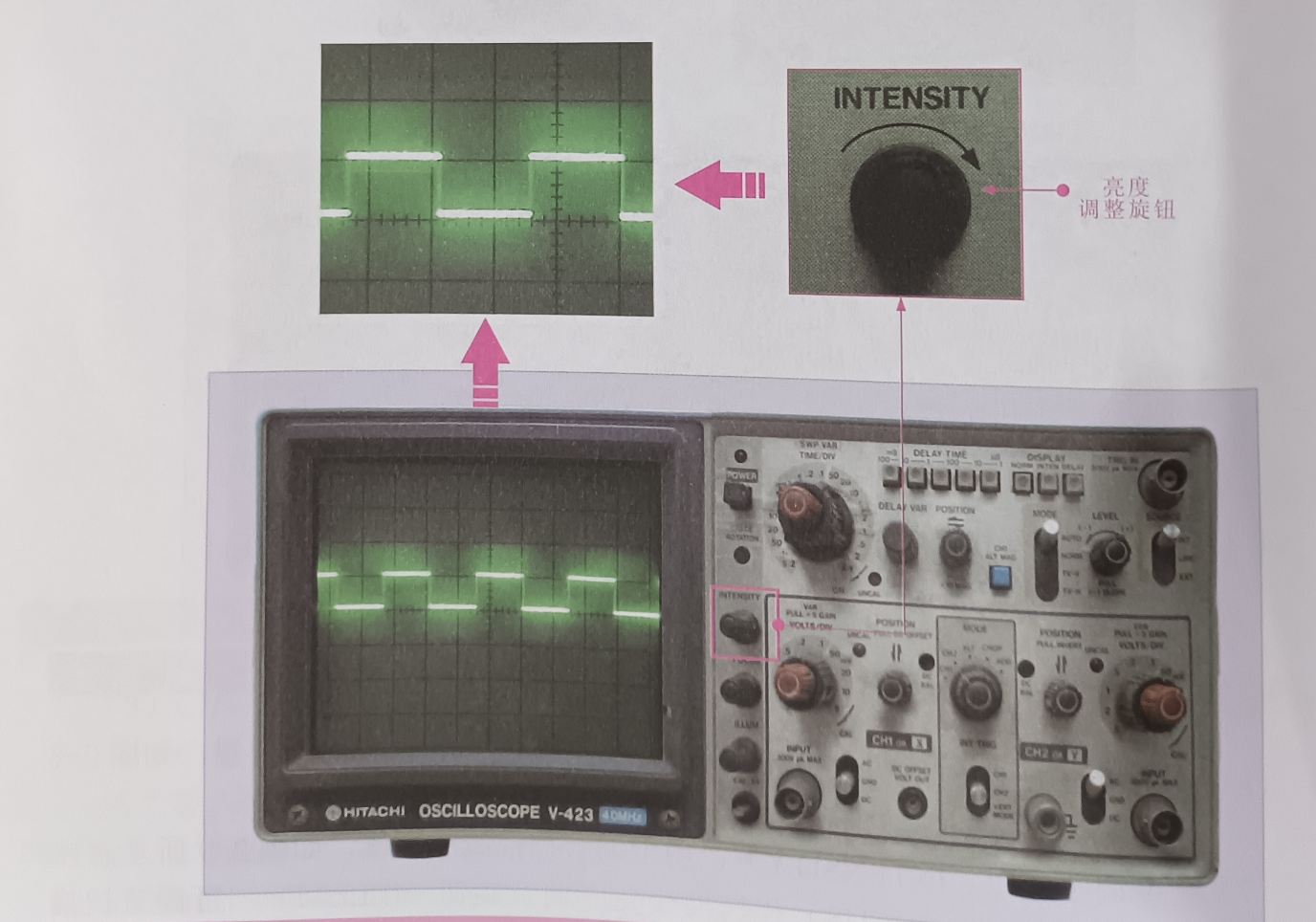

(7)亮度调整旋钮 (INTENSITY) : 用于调节扫描线的亮度，如图所示。

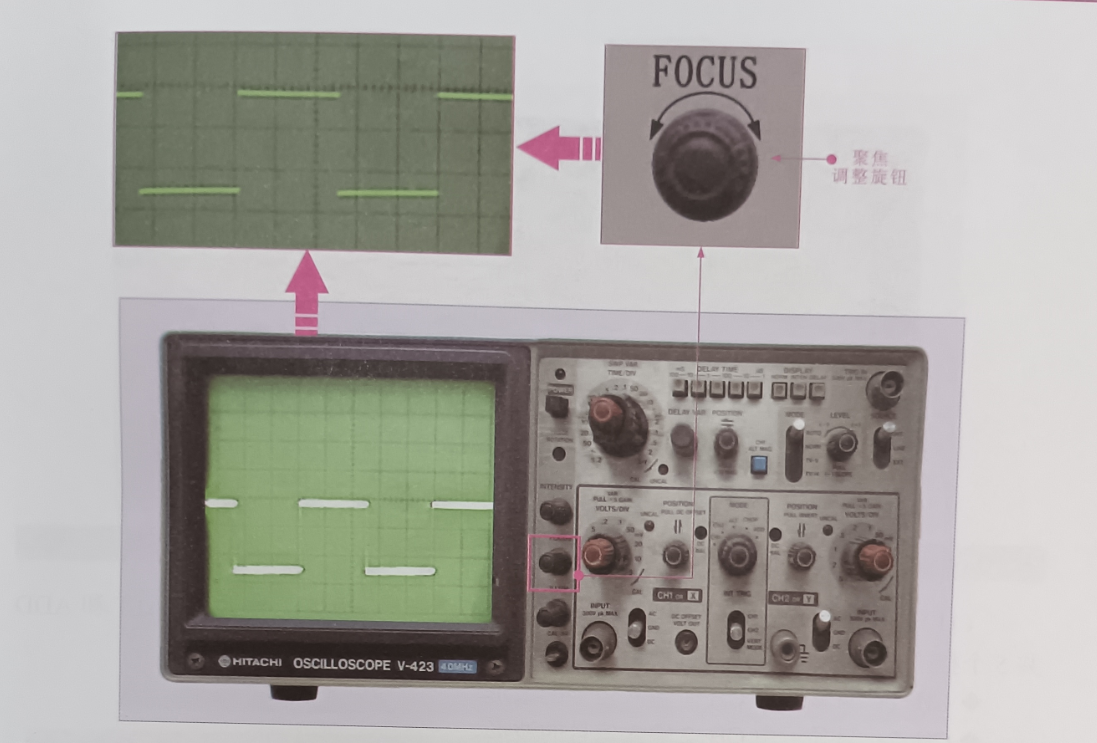

(8) 聚调整旋钮(FOCUS) 和扫描线亮度调节旋 (ILLUM) : 可调节扫描线变得更清晰，如图所示
