模拟示波器的键钮功能（二）

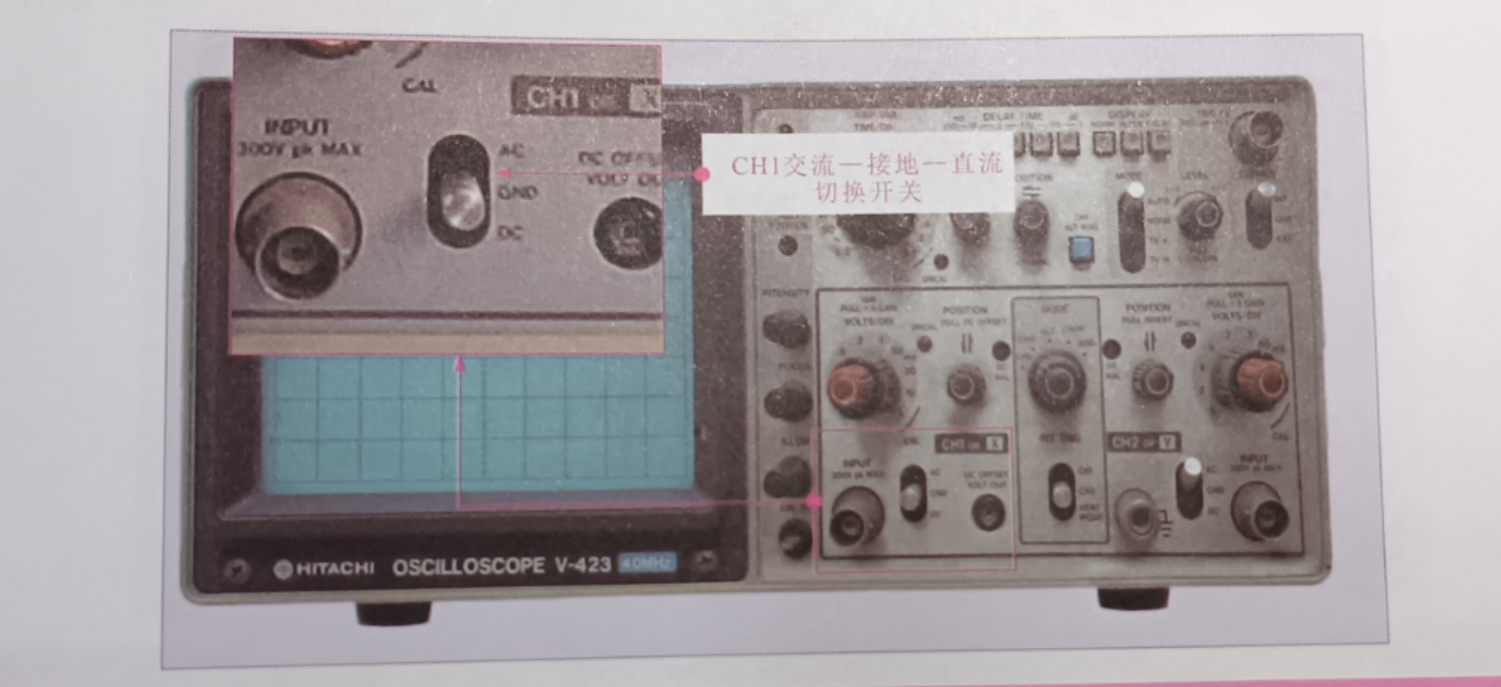

CH1 交流一接地一直流切换开关[(CH-I)AC-GND-DC]: 根据 CH1 信号输入端输入的信号选择不同的挡位，AC 为观测交流信号，DC 为观测直流信号，GND 为观测接地，如图所示。

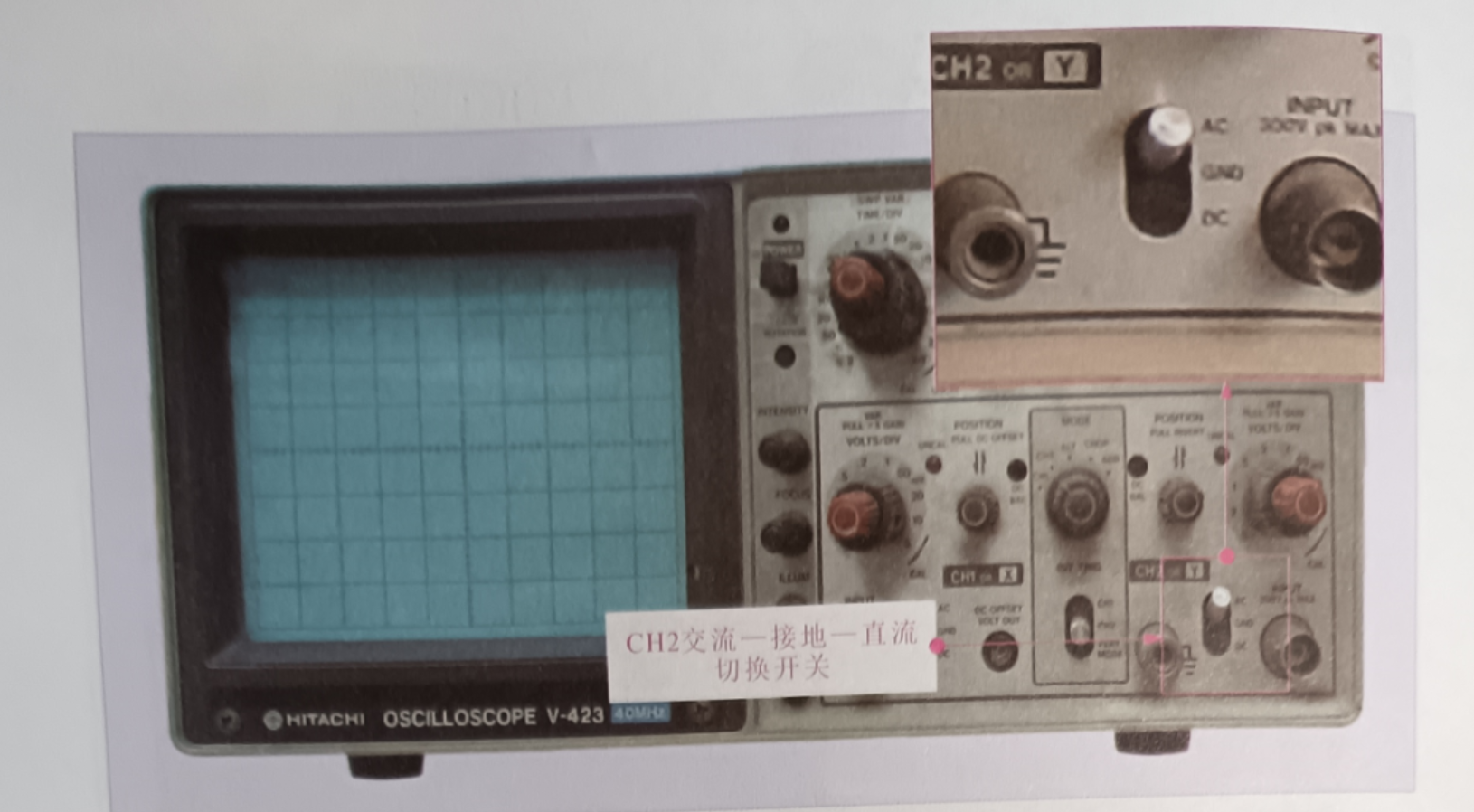

CH2 交流一接地一直流切换开关[(CH-2)AC-GND-DC]: 根据 CH2 信号输入端输入的信号选择不同的挡位，AC 为观测交流信号，DC 为观测直流信号，GND 为观测接地，如图所示

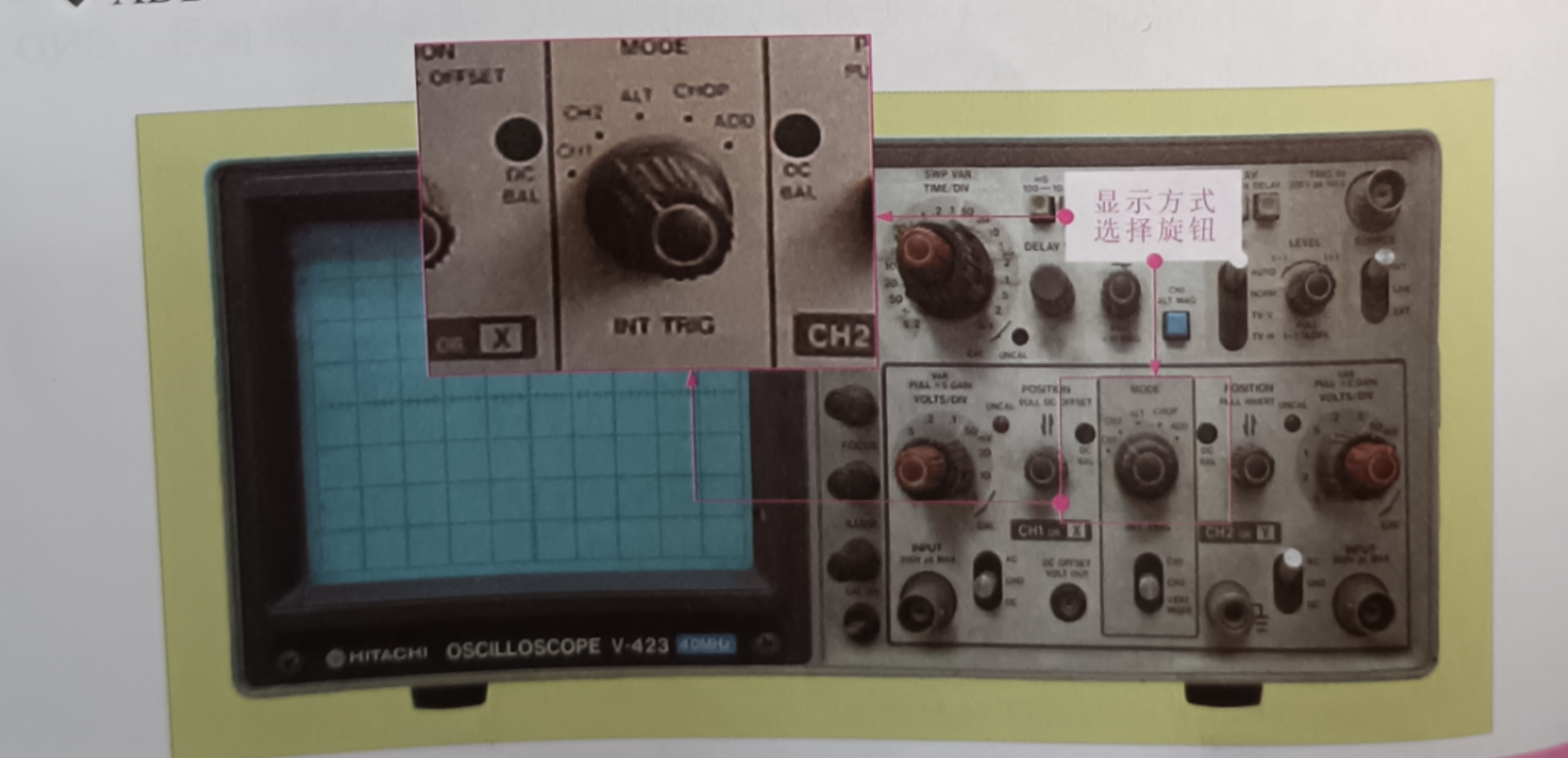

显示方式选择旋钮 (MODE): 设置 CH-1、CH-2、CHOP、ALT和ADD共5个挡位，如图 2-13 所示。
CH-1:只显示由 CH-1输入信号的波形
CH-2:只显示由 CH-2 输入信号的波形
CHOP:快速切换显示方式。
ALT:两个输入信号的波形交替显示。
ADD (Addition): CH-1 和 CH-2 两个输入信号进行加法或减法处理并显示
CHI 垂直位置调整旋钮[ (CHI) POSITION PULL DC OFFSETI: 用于适移动波形位置以便于观察。

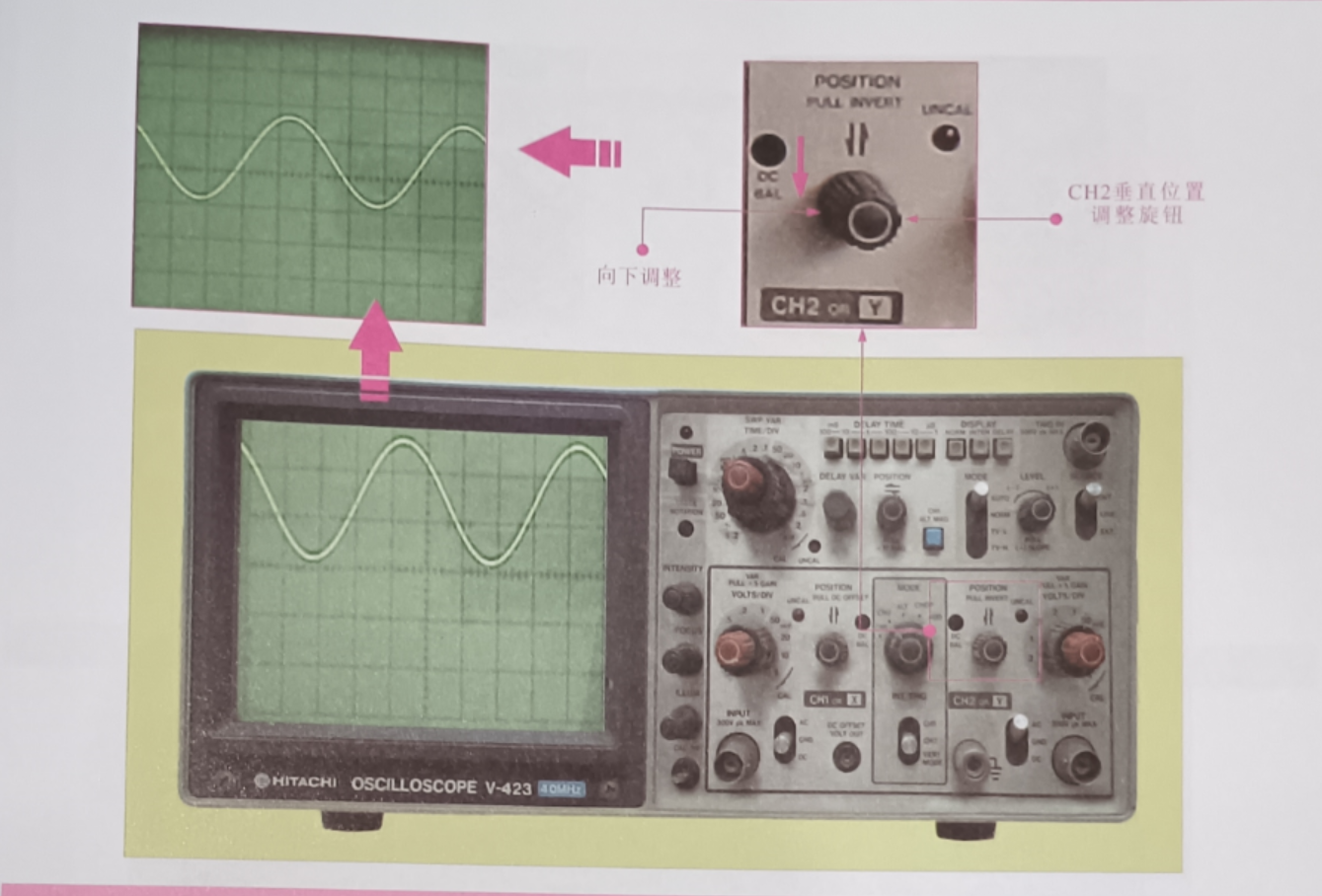

CH2垂直位置调整旋[(CH2) POSITION PULLINVERT: 用于适当动波形位置以便于观察，如图所示。

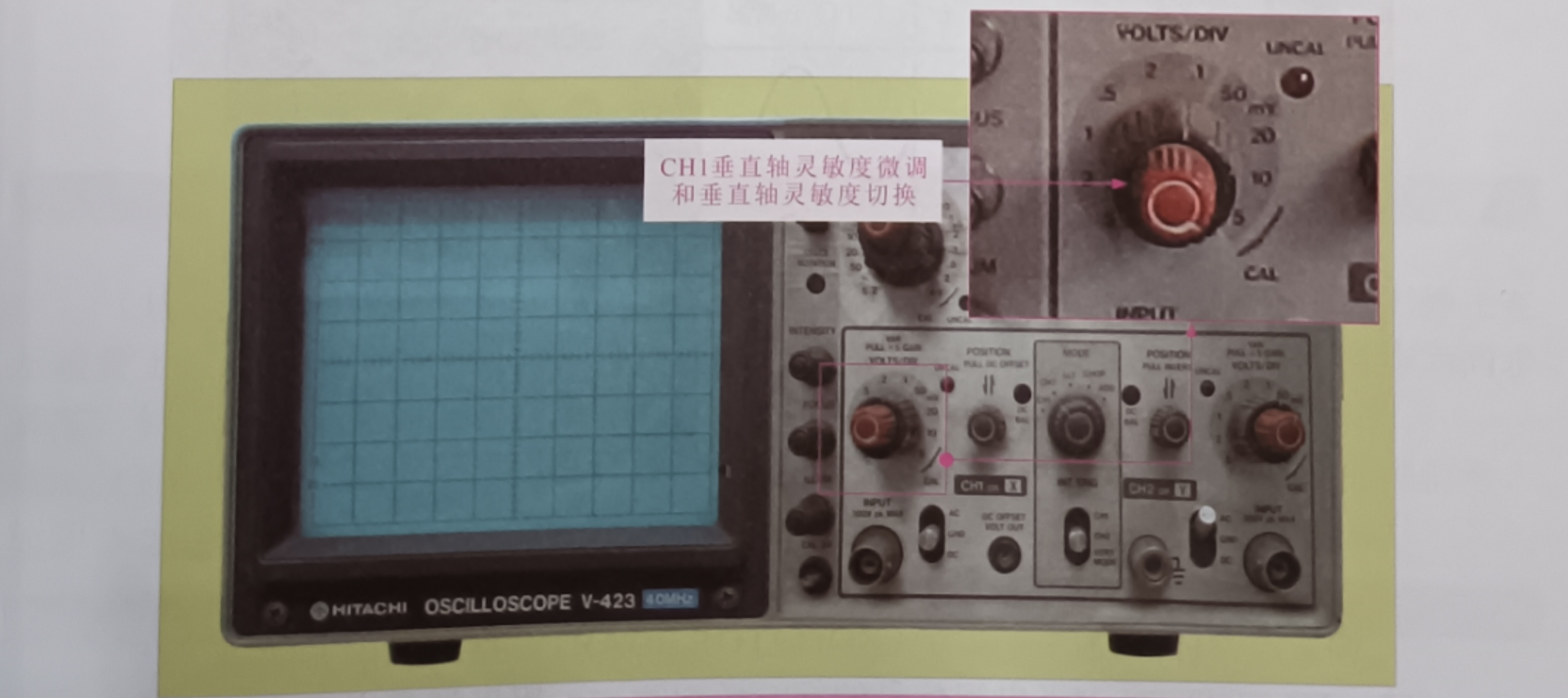

CH1 垂直轴灵敏度微调 (VARIABLE) 和垂直轴灵敏度切换 (VOLTSDIV): 这两个旋钮是一个同心调整旋钮，外圆环形旋钮是灵敏度切换钮，内圆旋钮是微调钮，可以根据被测信号的幅度切换输入电路的衰减量，使显示的波形在示波管上有适当的大小，如图所示。

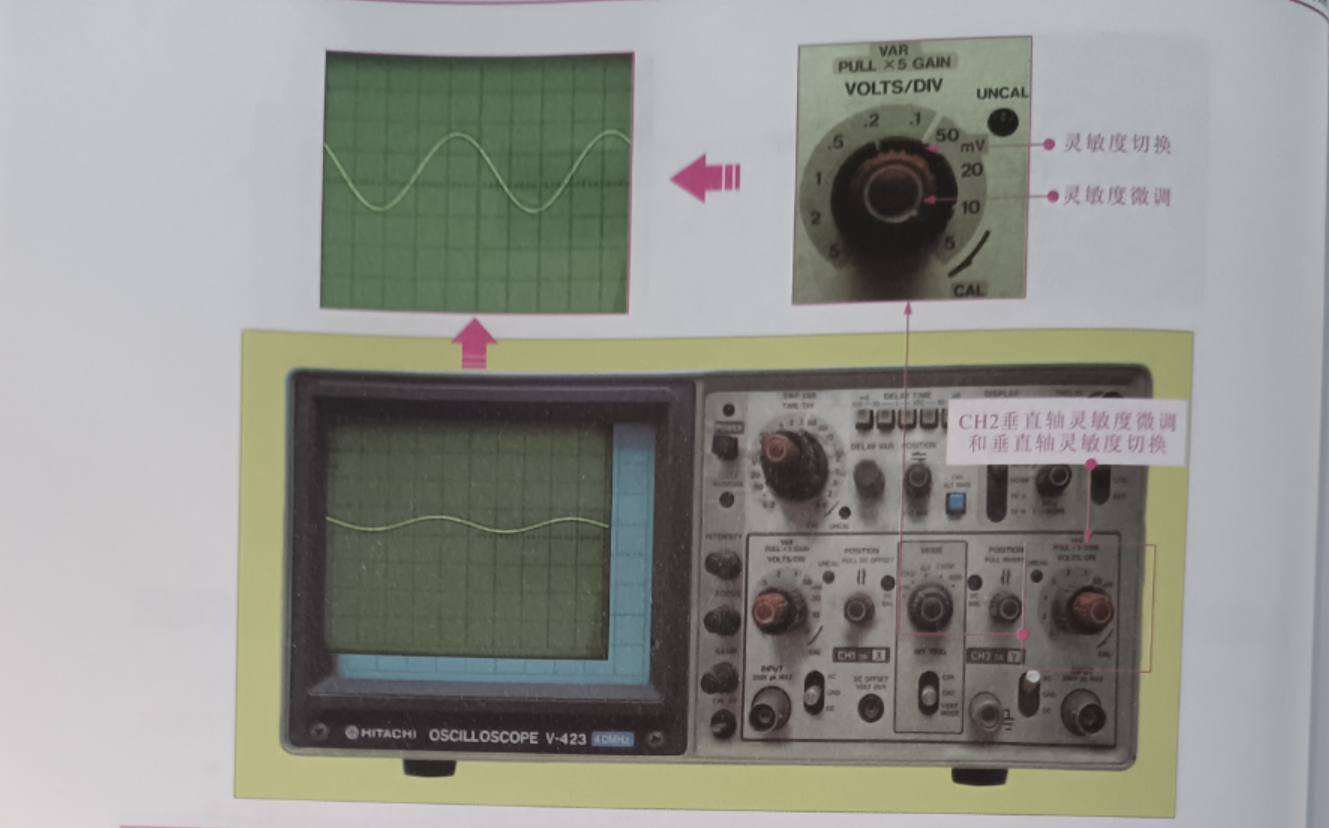

CH2 垂直轴灵敏度微调 (VARIABLE) 和垂直轴灵敏度切换 (VOLTS/DIV): 用于对 CH2 信号波形的垂直灵敏度进行调整，如图所示。

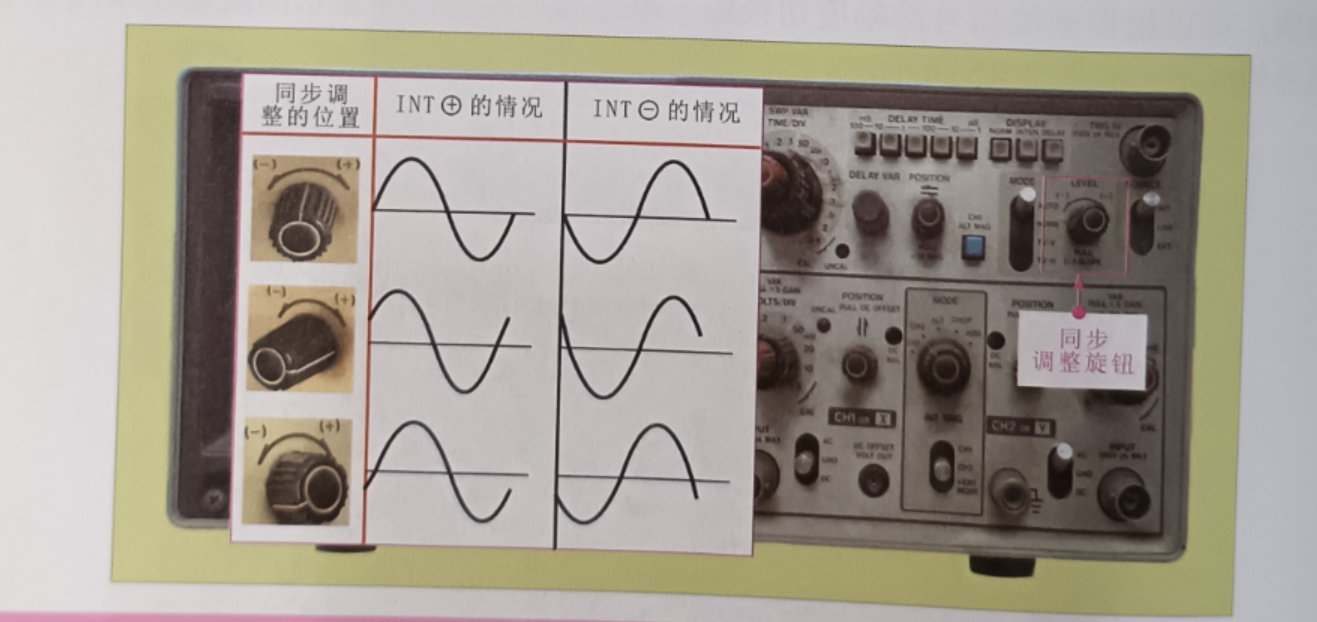

同步调整(TRIG LEVEL): 用于微调同步信号的频率或相位，使其与被测信号的相位一致 (频率可为整数倍)，如图所示。

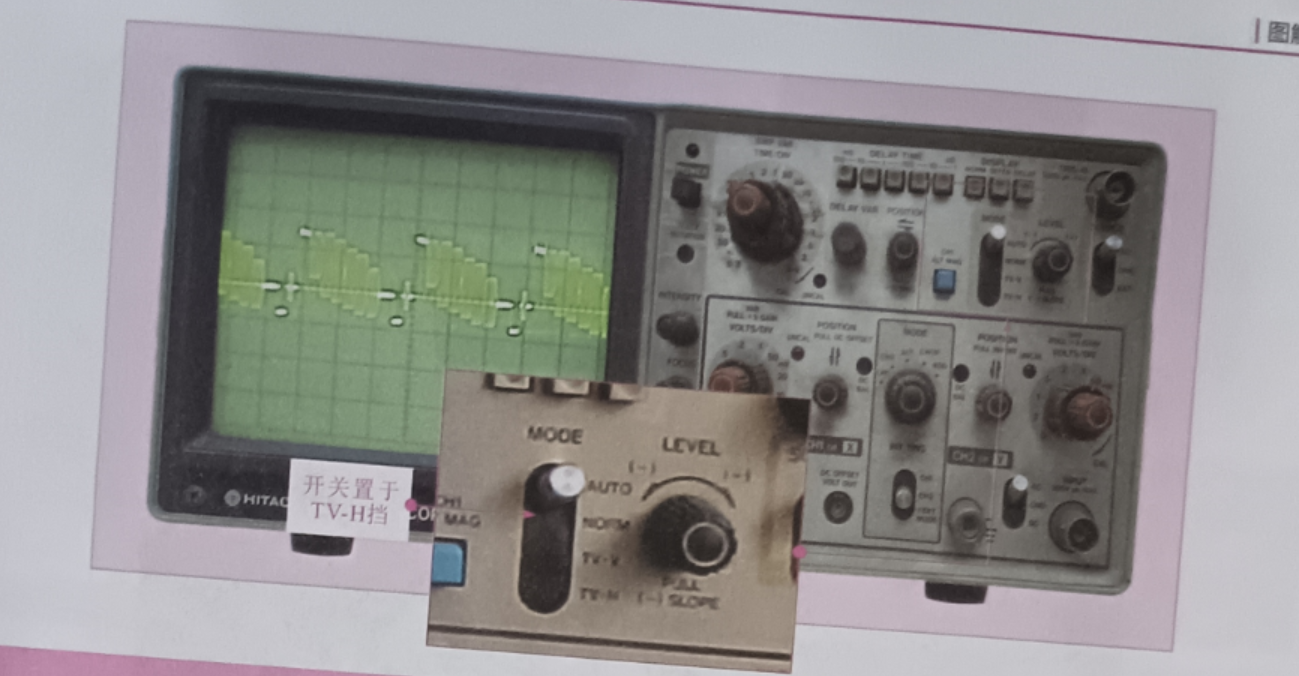

TV-H 和TV-V (电视信号的行、场观测): 用于调整电视信号中的行信号观测或场信号观测，如图所示。

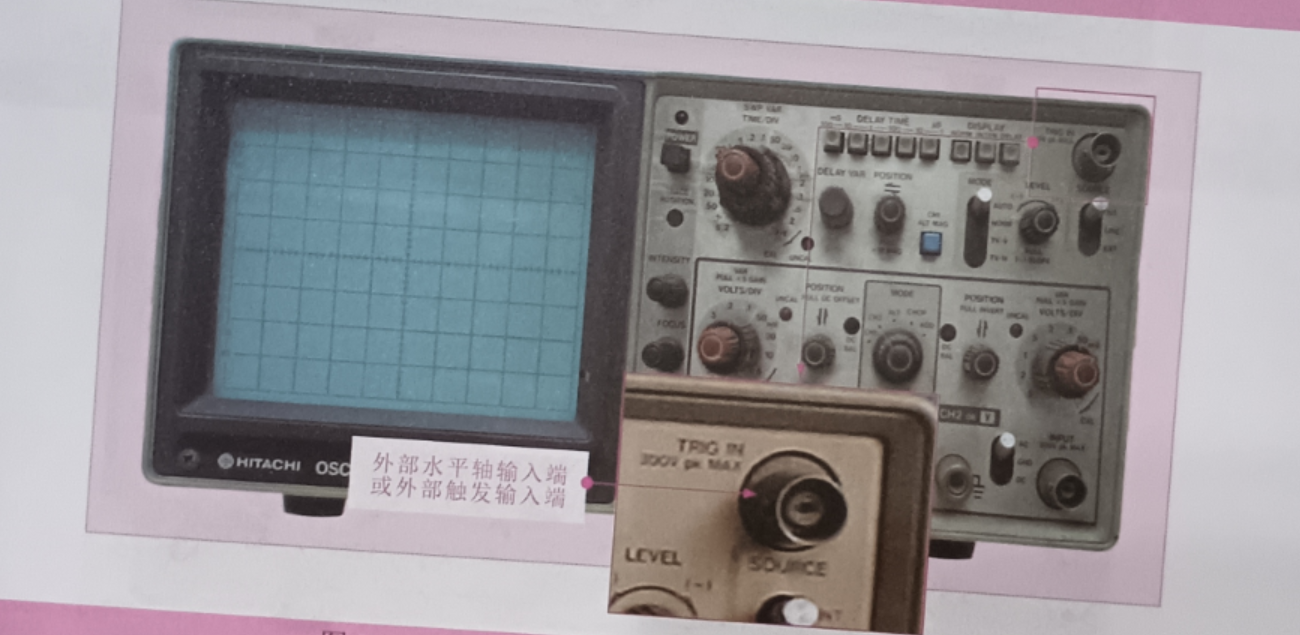

外部水平轴输入端或外部触发输入端(EXT.Hor TRIGN):内部扫描与外部信号同步时从该端加入外部同步信号，如图所示。

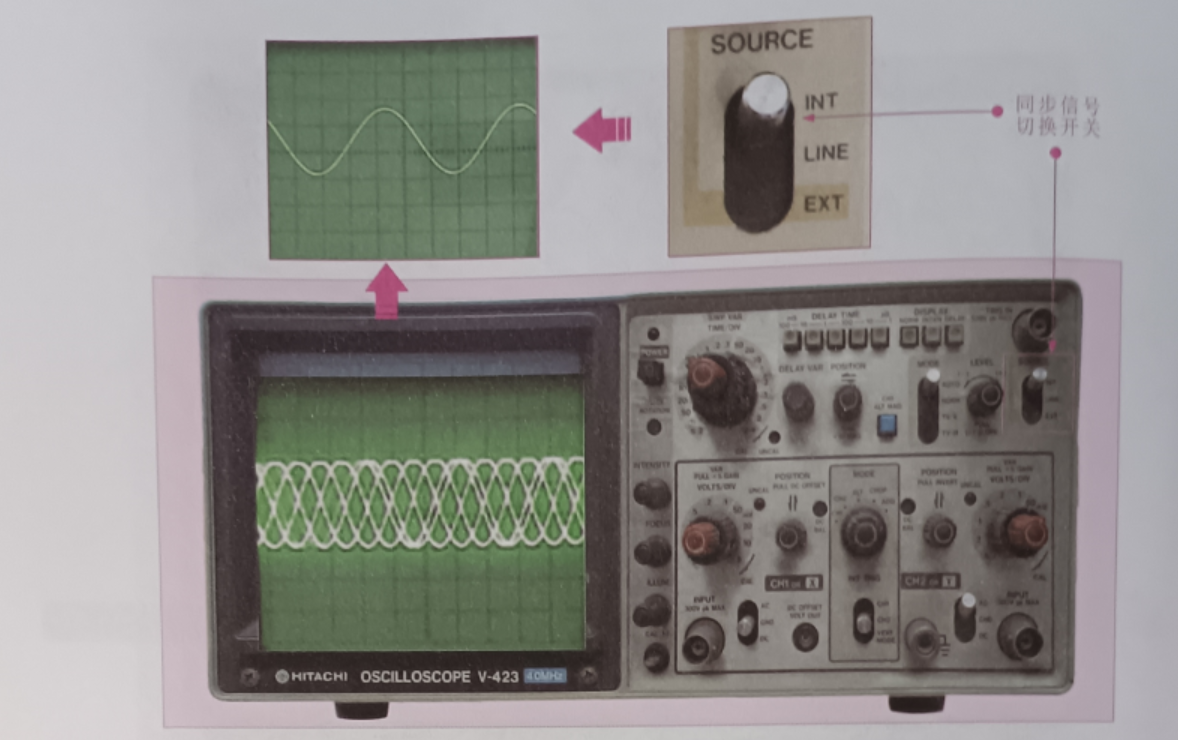

同步(触发)信号切换开关 (TRIG SOURCE): 使观测信号的波形静止在示波管上，INT 为内同步源，LINE 为线路输入信号，EXT 为由外部输入信号作为同步基准，如图所示。

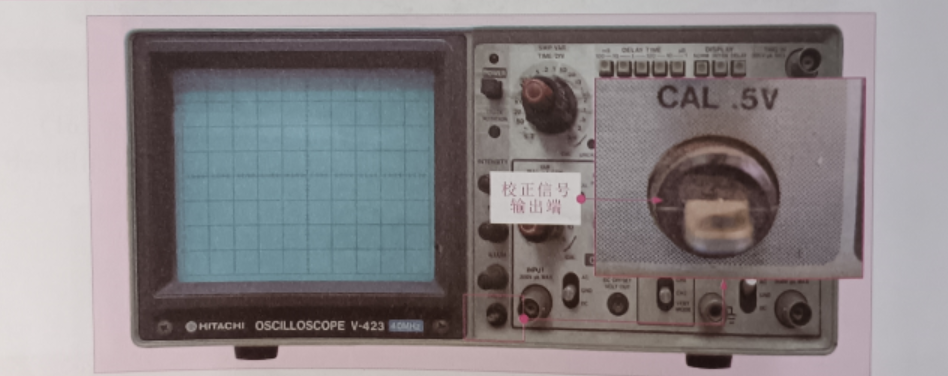

校正信号输出端(CAL.5V):用于输出模拟示波器内部产生的标准信号如图所示。

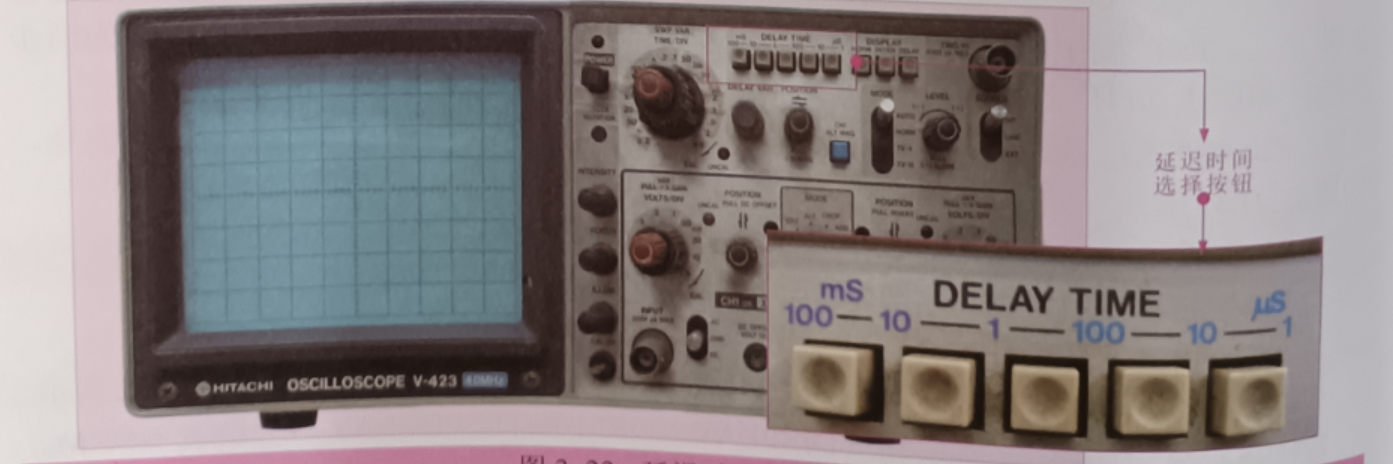

接地端:测量信号波形时要将地线与被测设备的地线连接在一起，扫描线倾斜调整 (TRACE ROTATION): 调整扫描线的水平方向，内触发切换开关(CH1-CH2 VERTMODE):设定内部触发方式，延迟时间选择按钮(DELAYTIME):设置5个延迟时间挡位，如图所示

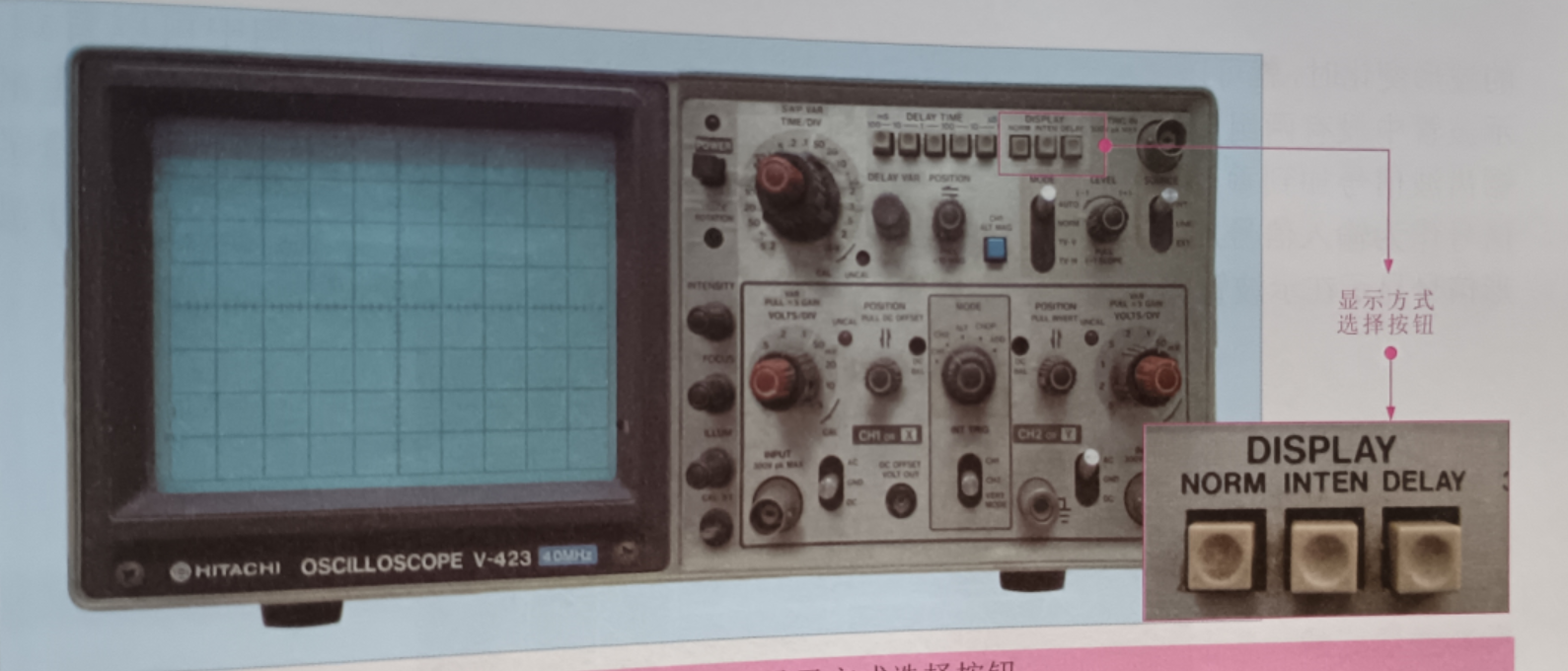

显示方式选择按钮(DISPLAY NORMINTEN DELAY):设置NORMINTEN、DELAY3个挡位，如图所示。
