模拟示波器的工作原理

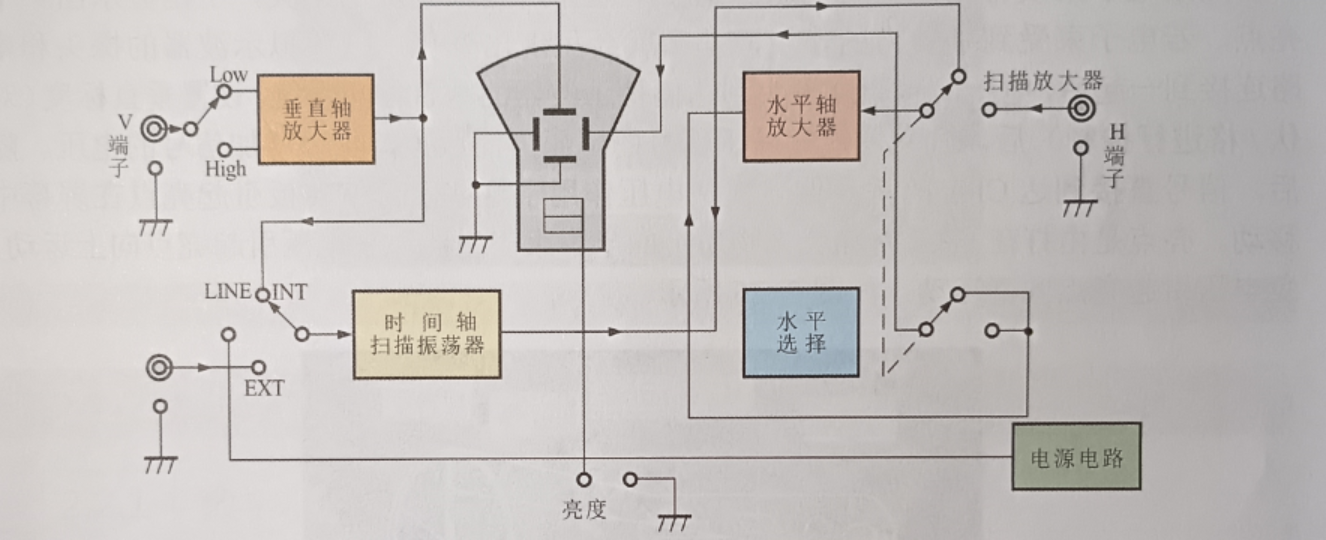

模拟示波器的功能方框图如图所示。从图可见，它主要是由示波管和为垂直偏转、水平偏转提供驱动信号的电路构成的。
要观测的信号加到模拟示波器面板上的垂直输入端子 (V 端子)，由垂直轴放大器放大后加到垂直偏转电极上。与此同时，在模拟示波器的内部设有水平扫描电压产生电路，所产生的水平扫描锯齿波电压加到模拟示波管的水平偏转电极上。这个电路又被称为时间轴扫描振荡申路。

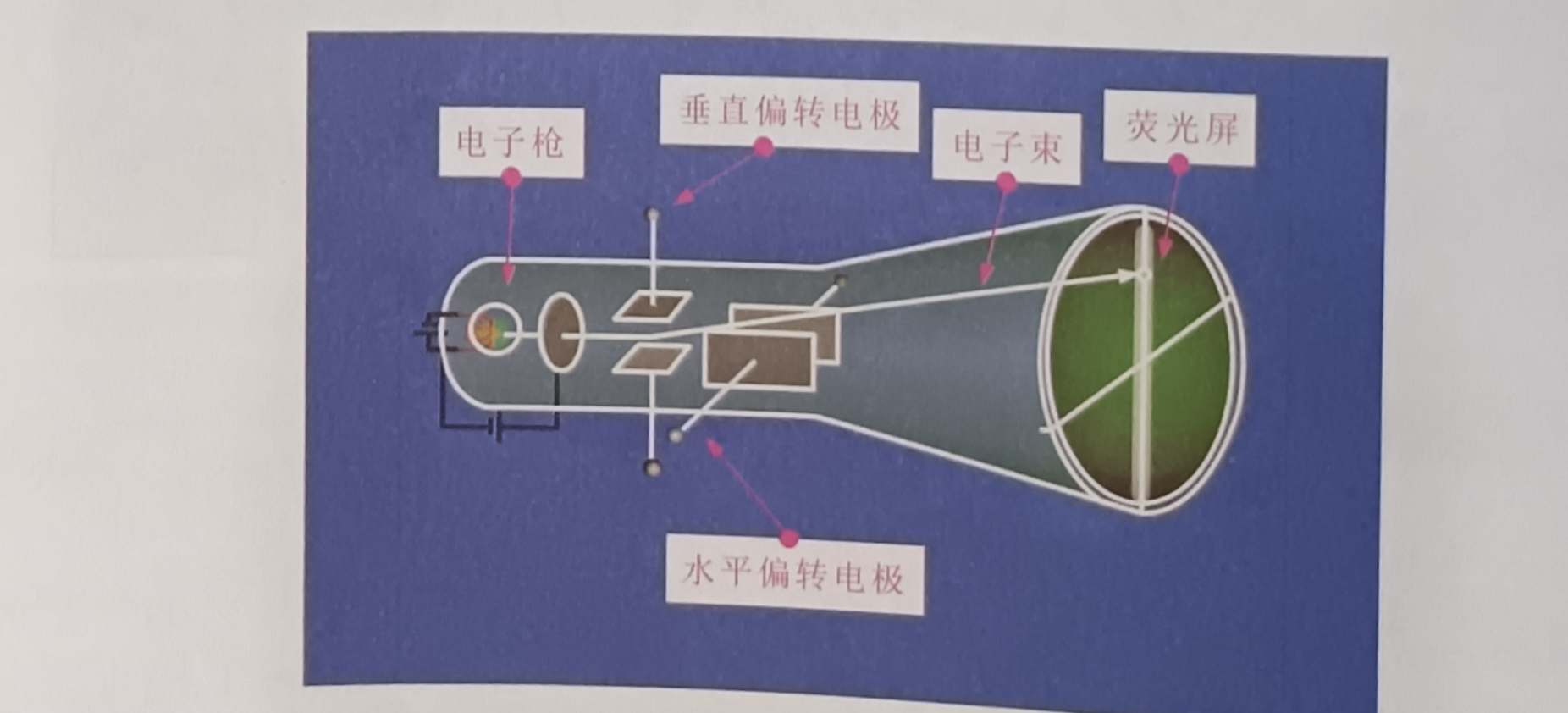

模拟示波器显示信号波形的主要器件是示波管。其结构示意图如图 2-25 所示。示波管实际上就是一个显像管，又叫阴极射线管(CRT)。示波管前端是一个圆形(或方形)的荧光屏，在荧光屏内侧涂有荧光粉，示波器尾部设有电子枪，当电子枪被灯丝加热后会向阳极方向发射电子，在荧光粉的作用下，电子束射在荧光屏上就会发光，如果射在屏幕的同一位置，就会显示得越来越亮。当电子枪所发射的电子束按照输入信号。
波形变化时,就可以在示波管上呈现出信号的波形。从图所示的结构中可以看到示波管中设有两组偏转电极，一组水平设置，另一组垂直设置。扫描振荡电路产生锯齿波信号加到垂直偏转极板上，电子束在锯齿波电压的作用下上下移动，将测量的信号作为输入信号加到水平偏转极板上，电子束就会按照信号的波形左右变化，使满形信号显示在示波管的屏幕上。

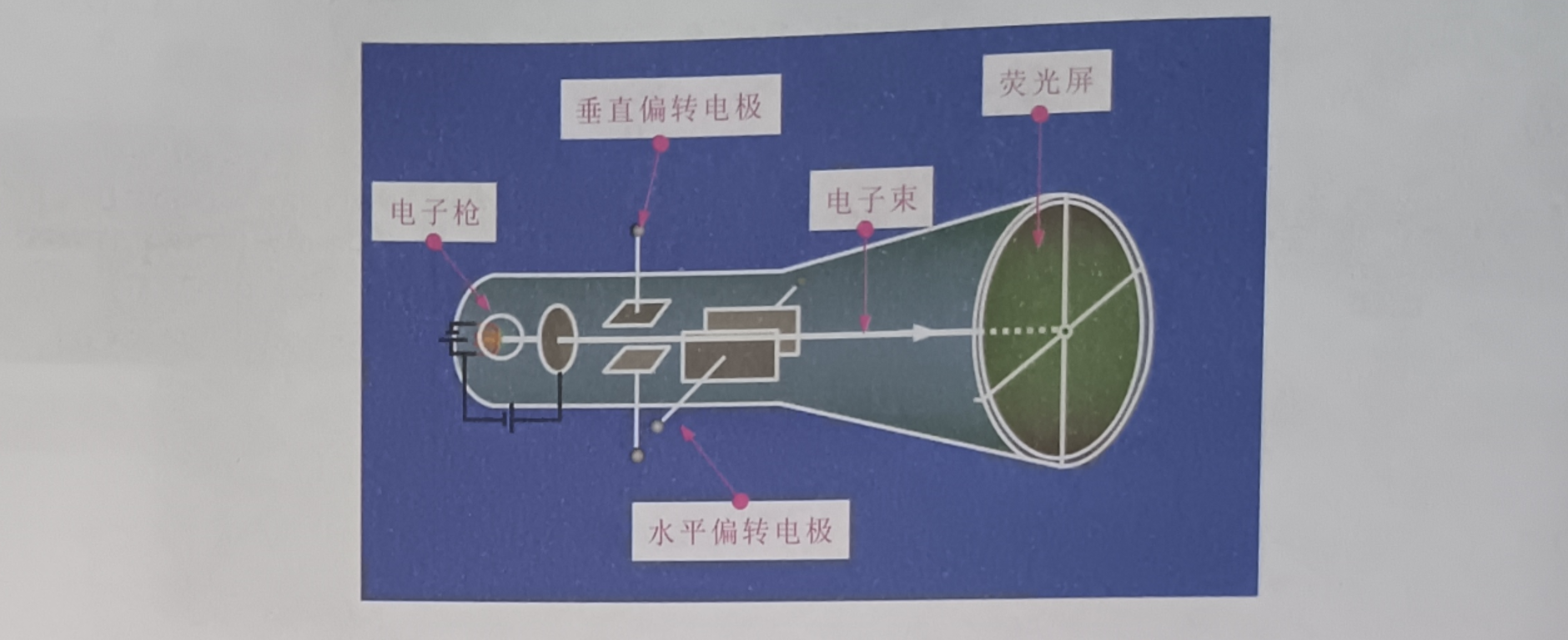

如果电子束没有受到外力作用，电子束就会射到荧光屏的中央，于是显示出一个亮点，若电子束受到了外力的作用，那么就会呈现出变化。把模拟示波器的探头和电路连接到一起后，电压信号通过探头到达模拟示波器的垂直偏转系统。设置垂直标度(对伏/格进行控制)后，衰减器能够减小信号的电压，而放大器可以增加信号的电压。随后，信号直接到达 CRT 的垂直偏转板。电压作用于这些垂直偏转板引起亮点在屏幕中移动。亮点是由打在 CRT 内部荧光物质上的电子束产生的。正电压引起亮点向上运动负电压引起亮点向下运动，如图所示。

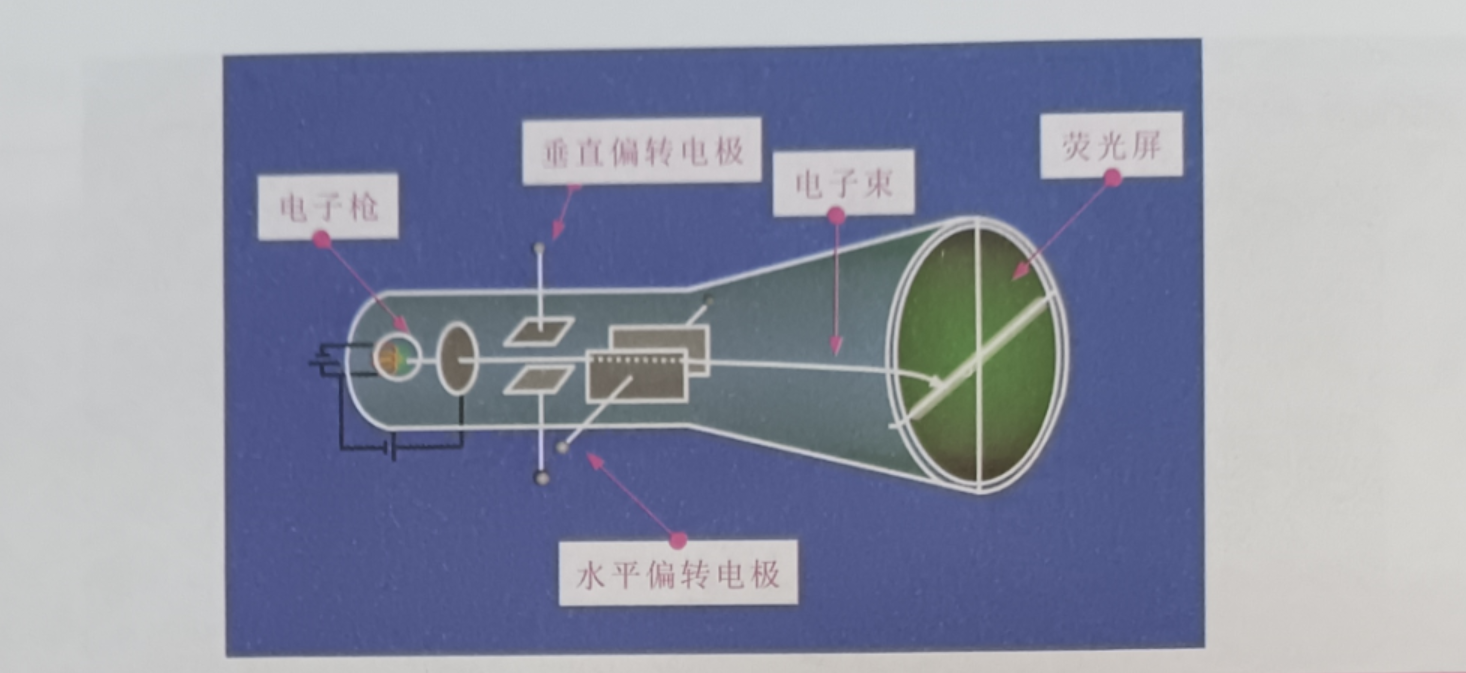

信号也经过触发系统启动或触发水平扫描。水平扫描是使电子束在水平方向偏转的系统。触发水平系统后，亮点以水平时基为基准，依照特定的时间间隔从左到右移动许李快速移动的亮点融合到一起即可形成实心的线条。如果速度足够高，则亮点每私钟扫过屏幕的次数高到 500000 次，如图所示。

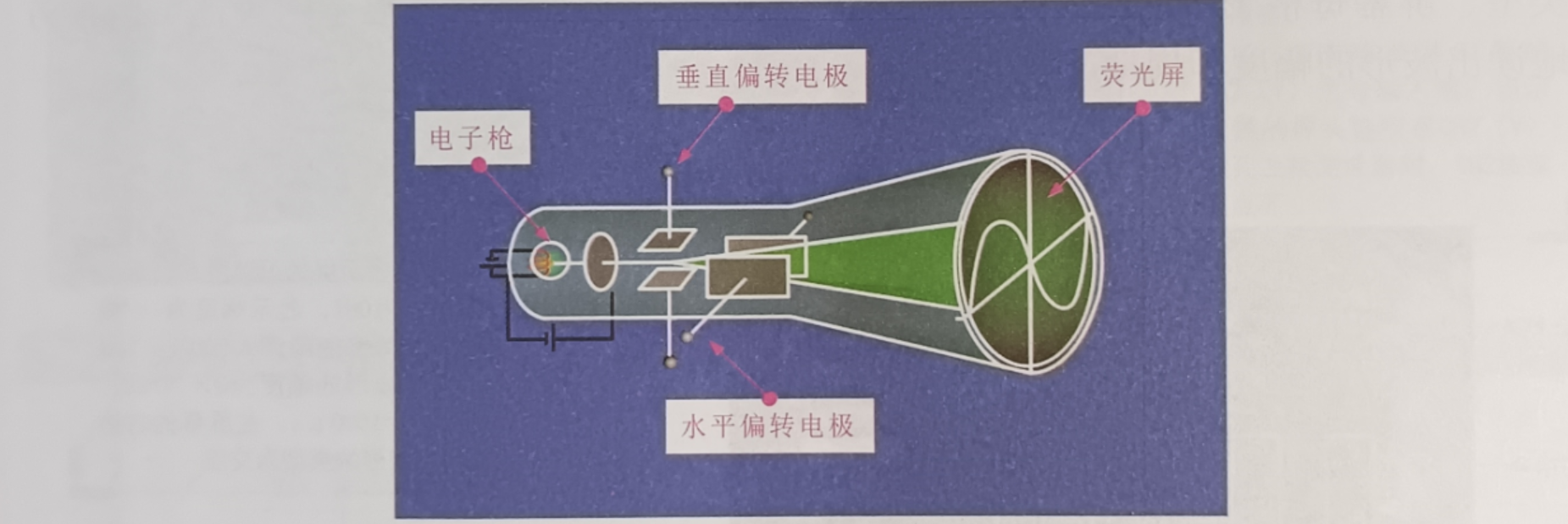

水平扫描和垂直偏转共同作用即可形成显示在屏幕上的信号图像。触发器能够稳定实现重复的信号，确保扫描总是从重复信号的同一点开始，目的就是使呈现的图像清晰，如图所示。
