MP2100B BERTWave 眼图仪简易操作说明
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

MP2100B BERTWave 眼图仪简易操作说明

2023-04-04
浏览次数:862次

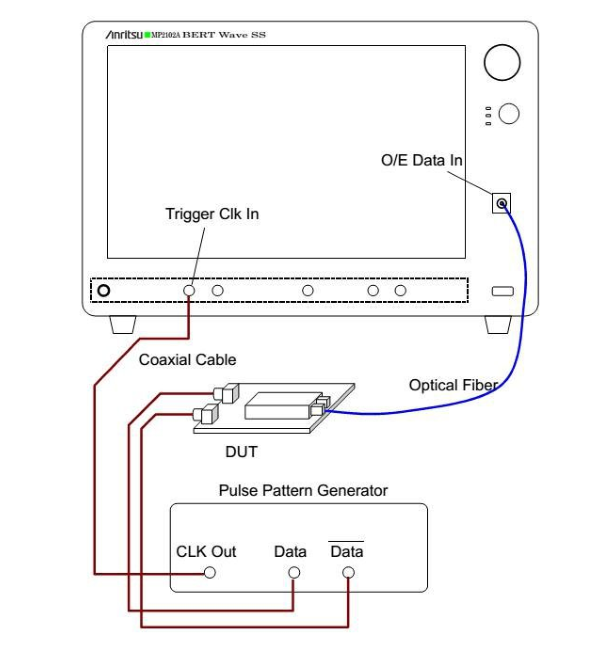

(1 ) 光口设置

输入信号的光功率不能过小, 不然测试效果不佳, 比较合适的入光功率在-5~-7dBm 左右。

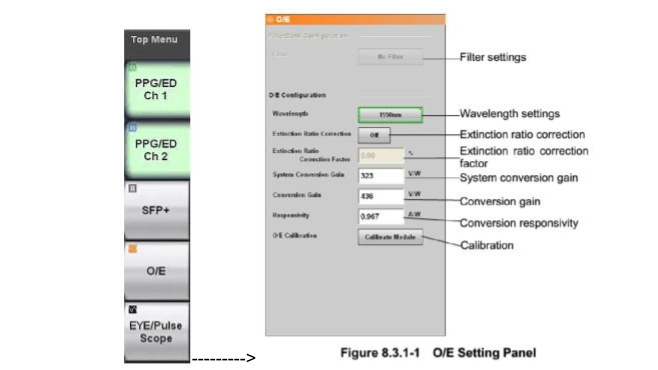

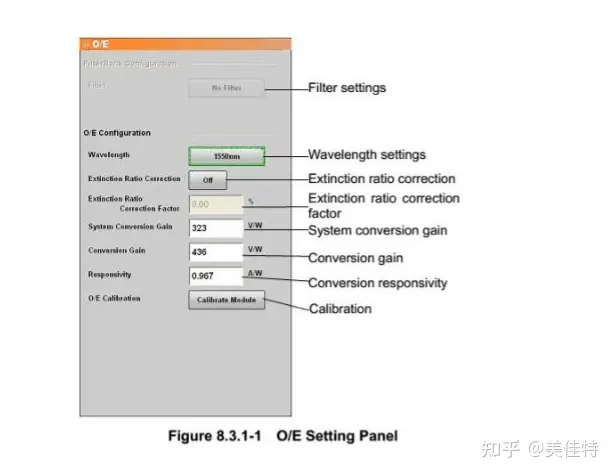

在仪表操作界面的顶端菜单上选择 O/E, 可以打开光接口参数的相关设置, 如图。选择 Filter (滤波器)、

Wavelength(波长), 其他值暂时不需要进行设置。


( 2) 时钟信号相关设置

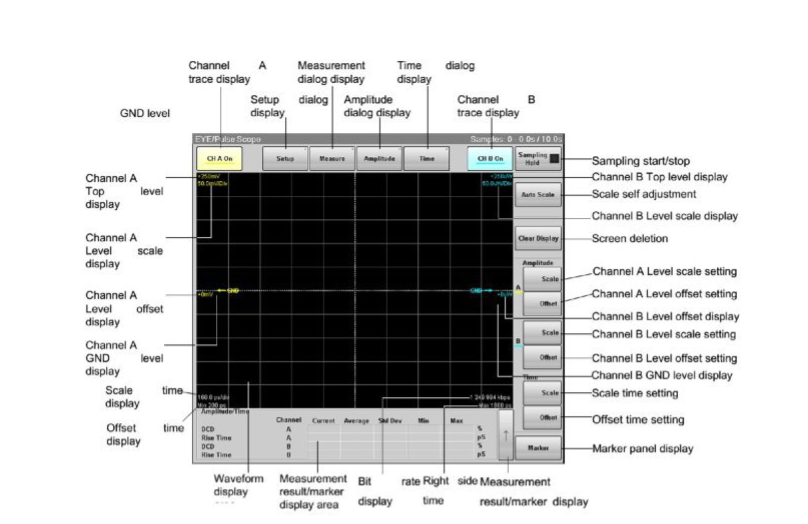

在仪表操作界面的顶端菜单上选择 EYE/Pulse Scope, 可以打开眼图界面, 如图。

CHA 是用来测试电眼的, 而 CHB 是用来测试光眼的, 这里我们只测试光眼图, 需要把 CHA 关闭,

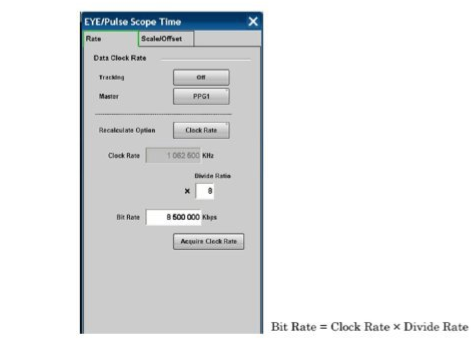

并确认打开 CHB。 在眼图显示窗口点击 Time 打开时钟方面的相关设置: 确定 Bitrate 和 Divide Ratio。

如 果 测 试 6G 信 号 的 眼 图 , Bitrate 输 入6000000Kbps 即 6G, Divide Ratio 可按照误码仪的设定修改(20、 2 等)。

( 3) 参数测试相关设置

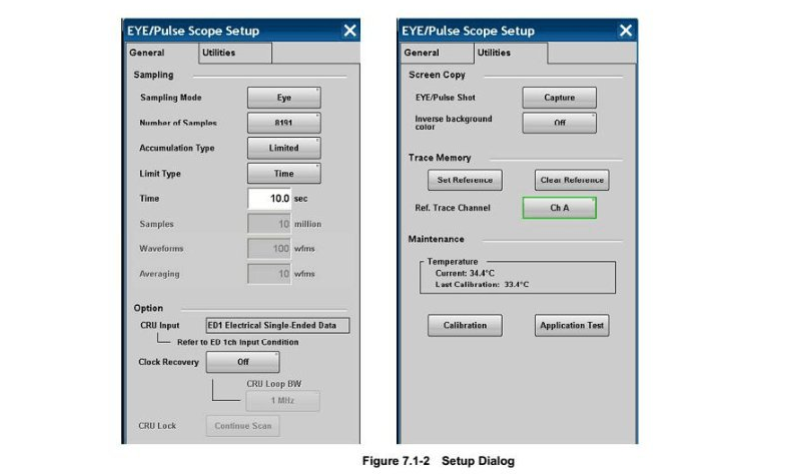

在眼图显示窗口点击 Setup 打开眼图采样点数及限制因素( 时间、 波形数) 等相关设置。

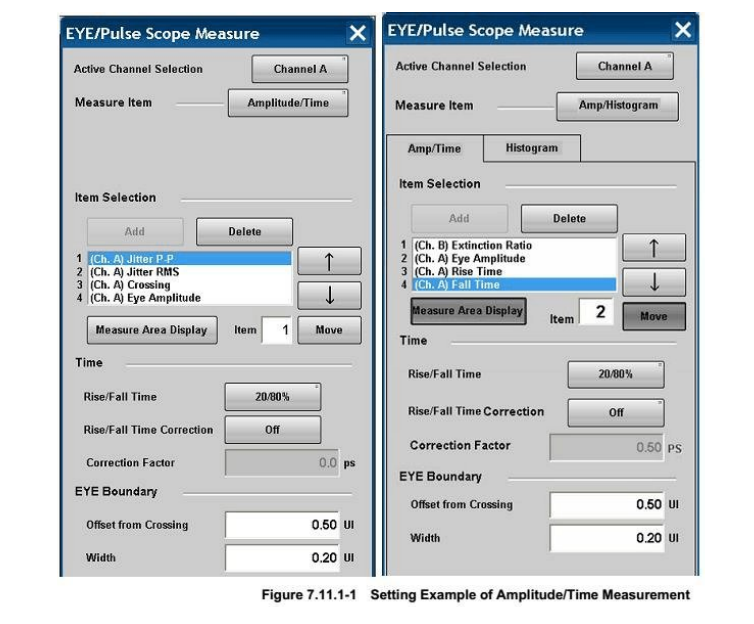

在眼图显示窗口 点击 Measure 打开眼图测试参数及眼图模板余量等相关设置( 注意要选择相对于的

Channel B)。

校准说明

在开始测量之前最好进行校准操作, 分两个部分, 如下:

O/E 校准:把 FC 盖上( 不能输入光信号), 然后执行校准 Calibration Module, 大概 5 秒后结束, 如图:

电平校准

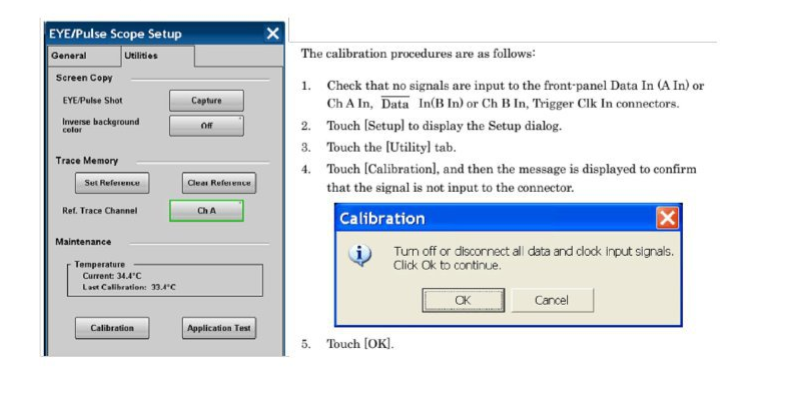

在仪表接口 上不要接任何信号( 包括时钟触发信号), 然后在眼图界面的菜单上选择

Setup->Utility-> Calibration 完成校准。

BERTWave MP2100B Anritsu 安立是多合一的测试仪,带有内置BERT和采样示波器,用于支持光学模块评估,包括BER测量,眼图模板测试和眼图分析等。

BERT和采样示波器是评估光学通讯系统中使用的光学模块时必要的测试仪。以前在评估QSFP+和SFP+等模块时,需要分别配置BERT和采样示波器。现在有了 BERTWave MP2100B,其多合一设计将多达4通道的BERT和采样示波器集成于一个小巧的18-cm深的单一机柜中,节省了作业空间。

此外,使用 BERTWave MP2100B Anritsu 安立时,无需变更连接线即可同步进行BER测量、眼图模板测试和眼图分析,从而缩短了测量时间。而且,BER测量通道可扩展至四个,4通道BER测量、眼图模板测试和眼图分析可同步进行。最后,内置的SFP+模块插槽可无需使用外部光源。

BERTWave MP2100B Anritsu 安立的 BERT 能测量比特速率在 125 Mbit/s 到 12.5 Gbit/s 之间的误码率(BER),其内置多达 4 通道的 BERT 选件使得 QSFP+ 和 AOC 等多通道光模块测试系统的配置变得轻松简单。差分信号不但支持误码率(BER)测量,且支持眼图模板测试和眼图分析。
